MAP 客户端配置指南

← 返回主文档

本指南提供了使用 OmniSS7 作为 MAP 客户端 发送 MAP 协议请求到网络元素的详细配置。

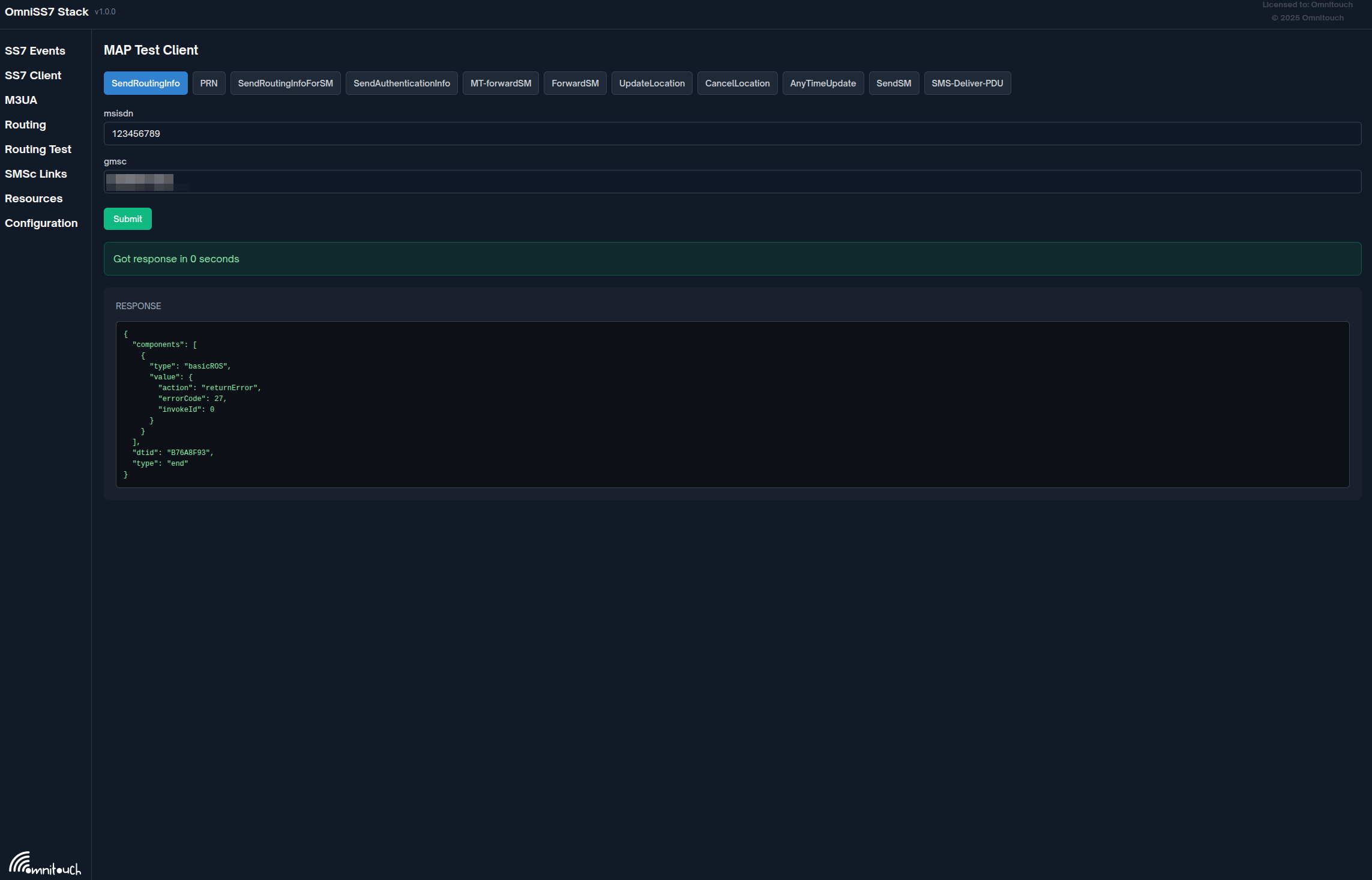

MAP 客户端 Web UI

目录​

  1. 什么是 MAP 客户端模式？
  2. 启用 MAP 客户端模式
  3. 可用的 MAP 操作
  4. 通过 API 发送请求
  5. 指标和监控
  6. 故障排除

什么是 MAP 客户端模式？​

MAP 客户端模式 允许 OmniSS7 作为 应用服务器进程 (ASP) 连接到 M3UA 对等体 (STP 或 SGP)，并发送/接收 MAP (移动应用部分) 消息以提供如下服务：

  • HLR 查询：SRI (发送路由信息)、SRI-for-SM、认证信息
  • 位置更新：更新位置、取消位置
  • 用户管理：提供漫游号码 (PRN)、插入用户数据

网络架构​

启用 MAP 客户端模式​

编辑 config/runtime.exs 并配置 MAP 客户端设置。有关完整的配置参考，请参见 配置参考中的 M3UA 连接参数。

基本配置​

config :omniss7,
  # 启用 MAP 客户端模式
  map_client_enabled: true,

  # MAP 客户端的 M3UA 连接（作为 ASP 连接到远程 STP/SGP）
  map_client_m3ua: %{
    mode: "ASP",                      # M3UA 模式："ASP"（客户端）或 "SGP"（服务器）
    callback: {MapClient, :handle_payload, []},  # 处理传入消息的回调
    process_name: :map_client_asp,    # 注册的进程名称
    local_ip: {10, 0, 0, 100},       # 本地 IP 地址
    local_port: 2905,                 # 本地 SCTP 端口
    remote_ip: {10, 0, 0, 1},        # 远程 STP/SGP IP
    remote_port: 2905,                # 远��� STP/SGP 端口
    routing_context: 1                # M3UA 路由上下文
  }

生产配置示例​

config :omniss7,
  # 为生产启用 MAP 客户端
  map_client_enabled: true,

  # 生产 M3UA 连接
  map_client_m3ua: %{
    mode: "ASP",
    callback: {MapClient, :handle_payload, []},
    process_name: :map_client_asp,
    local_ip: {10, 0, 0, 100},
    local_port: 2905,
    remote_ip: {10, 0, 0, 1},        # 生产 STP IP
    remote_port: 2905,
    routing_context: 1
  }

config :control_panel,
  web: %{
    listen_ip: "0.0.0.0",
    port: 443,
    hostname: "ss7-gateway.example.com",
    enable_tls: true,
    tls_cert: "/etc/ssl/certs/gateway.crt",
    tls_key: "/etc/ssl/private/gateway.key"
  }

可用的 MAP 操作​

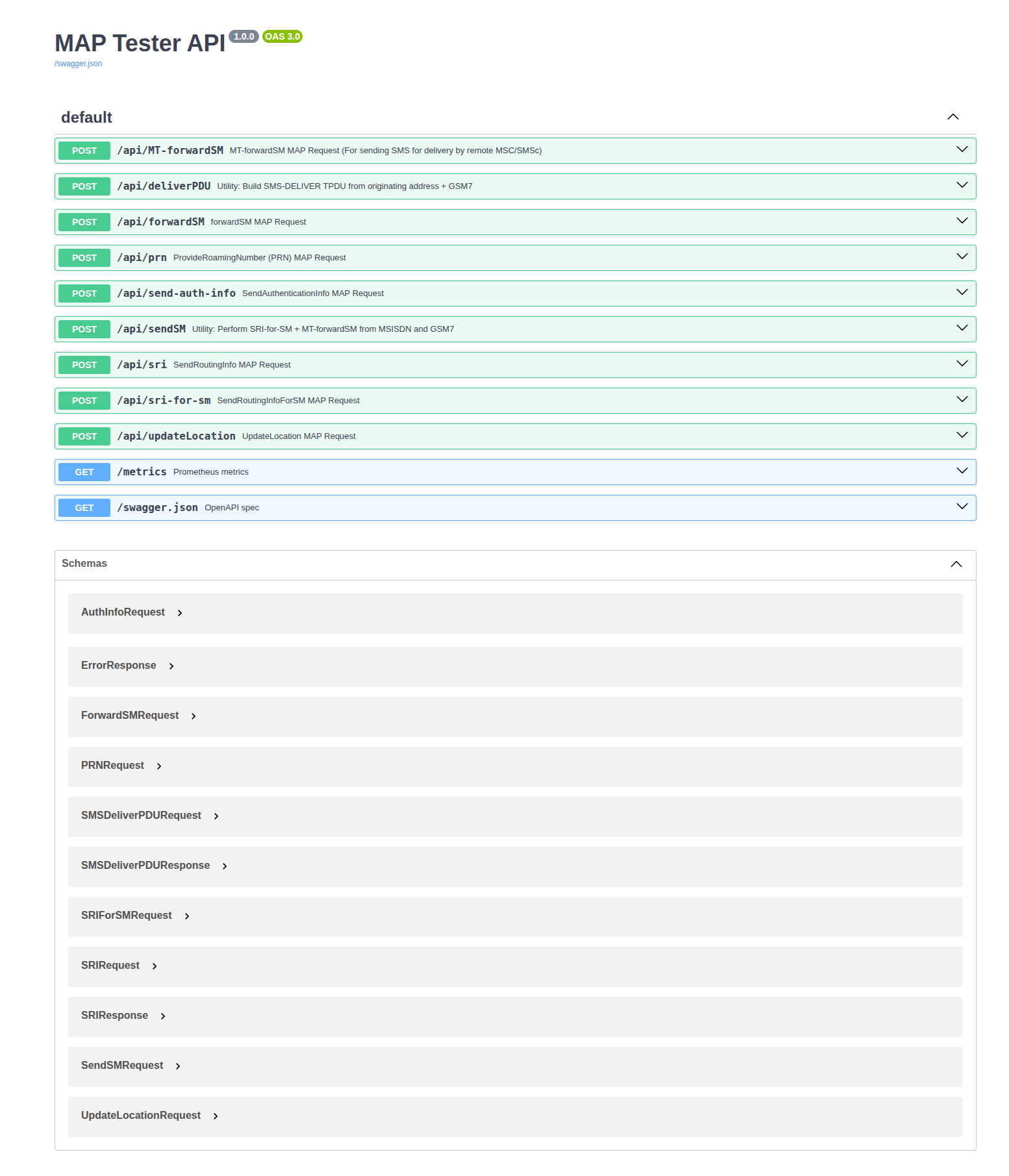

MAP 客户端 API

1. 为 SM 发送路由信息 (SRI-for-SM)​

查询 HLR 以确定 SMS 投递的服务 MSC。有关 HLR 如何处理 SRI-for-SM 请求的详细信息，请参见 HLR 指南中的 SRI-for-SM。

API 端点： POST /api/sri-for-sm

请求：

{
  "msisdn": "447712345678",
  "serviceCenter": "447999123456"
}

响应：

{
  "result": {
    "imsi": "234509876543210",
    "locationInfoWithLMSI": {
      "networkNode-Number": "447999555111"
    }
  }
}

cURL 示例：

curl -X POST http://localhost/api/sri-for-sm \
  -H "Content-Type: application/json" \
  -d '{
    "msisdn": "447712345678",
    "serviceCenter": "447999123456"
  }'

2. 发送路由信息 (SRI)​

查询 HLR 以获取语音通话路由信息。

API 端点： POST /api/sri

请求：

{
  "msisdn": "447712345678",
  "gmsc": "447999123456"
}

响应：

{
  "result": {
    "imsi": "234509876543210",
    "extendedRoutingInfo": {
      "routingInfo": {
        "roamingNumber": "447999555222"
      }
    }
  }
}

3. 提供漫游号码 (PRN)​

请求服务 MSC 的临时漫游号码 (MSRN)。

API 端点： POST /api/prn

请求：

{
  "msisdn": "447712345678",
  "gmsc": "447999123456",
  "msc_number": "447999555111",
  "imsi": "234509876543210"
}

4. 发送认证信息​

请求 HLR 的认证向量以进行用户认证。

API 端点： POST /api/send-auth-info

请求：

{
  "imsi": "234509876543210",
  "vectors": 5
}

响应：

{
  "result": {
    "authenticationSetList": [
      {
        "rand": "0123456789ABCDEF0123456789ABCDEF",
        "xres": "ABCDEF0123456789",
        "ck": "0123456789ABCDEF0123456789ABCDEF",
        "ik": "FEDCBA9876543210FEDCBA9876543210",
        "autn": "0123456789ABCDEF0123456789ABCDEF"
      }
    ]
  }
}

5. 更新位置​

向 HLR 注册用户的当前位置。有关 UpdateLocation 处理和 InsertSubscriberData 序列的详细信息，请参见 HLR 指南中的位置更新。

API 端点： POST /api/updateLocation

请求：

{
  "imsi": "234509876543210",
  "vlr": "447999555111"
}

MAP 操作摘要​

通过 API 发送请求​

使用 Swagger UI​

Swagger UI 提供了一个交互式界面，用于发送 SS7 请求。

访问 Swagger UI：

  1. 导航到 http://your-server/swagger
  2. 浏览可用的 API 端点
  3. 点击任何端点以展开其详细信息

发送请求：

  1. 点击您想使用的端点（例如，/api/sri-for-sm）
  2. 点击“试用”按钮
  3. 在请求体中填写所需参数
  4. 点击“执行”
  5. 查看下面的响应

API 响应代码​

  • 200 - 成功，结果返回在响应体中
  • 400 - 错误请求，参数无效
  • 504 - 网关超时，SS7 网络在 10 秒内没有响应

MAP 客户端指标​

可用指标​

请求指标：

  • map_requests_total - 发送的 MAP 请求总数

    • 标签：operation（值：sri、sri_for_sm、prn、authentication_info 等）

  • map_request_errors_total - MAP 请求错误的总数

    • 标签：operation

  • map_request_duration_milliseconds - MAP 请求持续时间的直方图

    • 标签：operation

  • map_pending_requests - 当前待处理的 MAP 请求数量（仪表）

示例 Prometheus 查询​

# 最近一小时的 SRI-for-SM 请求总数
increase(map_requests_total{operation="sri_for_sm"}[1h])

# SRI 请求的平均响应时间
rate(map_request_duration_milliseconds_sum{operation="sri"}[5m]) /
rate(map_request_duration_milliseconds_count{operation="sri"}[5m])

# 所有 MAP 操作的错误率
sum(rate(map_request_errors_total[5m])) by (operation)

# 当前待处理请求
map_pending_requests

故障排除 MAP 客户端​

问题：请求超时​

症状：

  • API 返回 504 网关超时
  • HLR/MSC 没有响应

检查：

  1. 验证 M3UA 连接是否处于活动状态：

    # 在 IEx 控制台中
    :sys.get_state(:map_client_asp)

  2. 检查与 STP 的网络连接

  3. 验证路由上下文和 SCCP 地址

  4. 检查日志中的 SCCP 错误

问题：SCCP 错误​

症状：

  • API 返回 SCCP 错误响应
  • 日志显示 "SCCP unitdata service" 消息

常见 SCCP 错误代码：

  • 无翻译：在 STP 路由表中未找到全局标题
  • 子系统故障：目标子系统 (HLR SSN 6) 不可用
  • 网络故障：网络拥塞或故障

解决方案：

  • 联系 STP 管理员以验证路由配置
  • 验证目标全局标题是否可达
  • 检查目标子系统是否正常运行
