RAN 监控操作指南

无线接入网络 (RAN) 监控与管理平台

由 Omnitouch 网络服务提供

目录​

  1. 概述
  2. RAN 监控的功能
  3. 系统架构
  4. Web UI 概述
  5. 使用 Grafana 监控
  6. 常见操作
  7. 文档索引
  8. 快速参考
  9. 支持

概述​

RAN Monitor 是一个用于 Nokia AirScale 基站在 3GPP LTE 和 5G 网络中的管理和监控平台。它提供对您的 RAN 设备健康、性能和配置的实时可见性。

关键特性​

  • 实时监控 - 持续收集性能指标和警报
  • 自动化管理 - 维护与基站的持久连接
  • 历史分析 - 存储数据以进行趋势分析和容量规划
  • Web 仪表板 - 通过内置 Web UI 提供实时操作可见性
  • Grafana 集成 - 高级分析和自定义仪表板

系统组件​

组件目的访问
RAN Monitor Manager管理基站连接的核心应用程序后台服务
Nokia NE3S 端点Nokia AirScale PM/配置/警报 Webhook 接收器http://<server>:9076
Casa PM 端点Casa femtocell PM 推送接收器 (见 Casa PM 收集)http://<server>:9077
Flexi Zone 推送端点经典的 Nokia Flexi Zone PM/警报推送接收器和入网 API (见 Flexi Zone 收集)http://<server>:9081
Baicells Poller轮询 Baicells eNB /fsmoam/ API (见 Baicells 收集)outbound → cell :443
Web UI 控制面板实时操作仪表板https://<server>:9443
MySQL 数据库会话状态和设备配置内部
InfluxDB时间序列指标存储http://<server>:8086
Grafana分析仪表板和警报http://<server>:3000
TCE NSNTI 服务器从基站收集跟踪TCP 端口 49151
TCE TZSP 转发器实时跟踪导出到 WiresharkUDP 端口 37008

示例：详细监控仪表板

Grafana 详细仪表板

综合监控��表板显示 LNMME 的 S1 连接状态、操作状态、传输数据、连接的 UE、平均 PRB 使用率、性能监控指标和地理覆盖图。该仪表板为网络运营商提供了对设备健康、连接状态和关键绩效指标的快速可见性。

RAN 监控的功能​

RAN Monitor 在后台持续运行以：

  1. 注册和连接 - 与您的 Nokia 基站建立安全连接
  2. 收集性能数据 - 每 10 秒收集一次 KPI（可配置）
  3. 监控警报 - 跟踪故障及其严重程度
  4. 跟踪配置 - 记录系统状态和参数变化
  5. 存储历史数据 - 在时间序列数据库中保存指标
  6. 提供可见性 - 通过 Web UI 和 Grafana 显示实时状态

数据流​

收集内容​

性能指标：

  • 小区可用性和正常运行时间
  • 流量吞吐量（上行/下行）
  • 资源利用率（PRB 使用率）
  • 呼叫建立成功率
  • 切换性能
  • 无线质量测量

警报：

  • 故障严重性（关键、主要、次要、警告）
  • 受影响的系统和组件
  • 可能原因和描述
  • 时间戳和持续时间

配置：

  • 完整的 XML 配置快照（存储为版本文件）
  • 自动变更检测和版本控制
  • 配置历史和审计跟踪
  • 每个设备保留最后 10 个版本

有关配置管理的详细信息，请参见 配置归档指南。

有关详细计数器定义，请参见 Nokia 计数器参考。

系统架构​

基础设施概述​

配置概述​

有关完整的配置详细信息，请参见 运行时配置指南。

跟踪收集实体 (TCE)​

RAN Monitor 包含一个集成的跟踪收集实体，用于捕获和分析 LTE/5G 协议消息。这使得详细故障排除、驱动测试和 RF 优化成为可能。

什么是 TCE？​

跟踪收集实体接收来自 Nokia AirScale 基站的跟踪数据，包含：

  • S1-AP 消息 - eNodeB 和 EPC 之间的控制面信令
  • RRC 消息 - 无线资源控制信令
  • NAS 消息 - 非接入层信令
  • 用户平面数据 - PDCP 层吞吐量信息

用例​

驱动测试：

  • 捕获最终用户 RF 体验
  • 分析切换性能
  • 测量信号质量（RSRP、RSRQ、SINR）
  • 识别覆盖盲区

故障排除：

  • 调试呼叫建立失败
  • 分析切换问题
  • 调查掉线情况
  • 审查移动事件

RF 优化：

  • PCI 规划验证
  • 邻接关系优化
  • 切换参数调优
  • 覆盖和容量分析

有关完整的跟踪收集程序和 Wireshark 分析，请参见 TCE MDT 数据收集指南。

Web UI 概述​

RAN Monitor 包含一个内置的 Web UI，用于实时操作监控和管理。

访问： https://<ran-monitor-ip>:9443

主仪表板提供对系统健康、设备状态和活动警报的快速可见性。

关键页面​

主仪表板​

实时系统概述，包括：

  • 系统健康指标
  • 设备状态摘要（关联/失败计数）
  • 按严重性分类的活动警报计数
  • 最近活动和事件

每 5 秒自动刷新以提供实时可见性。

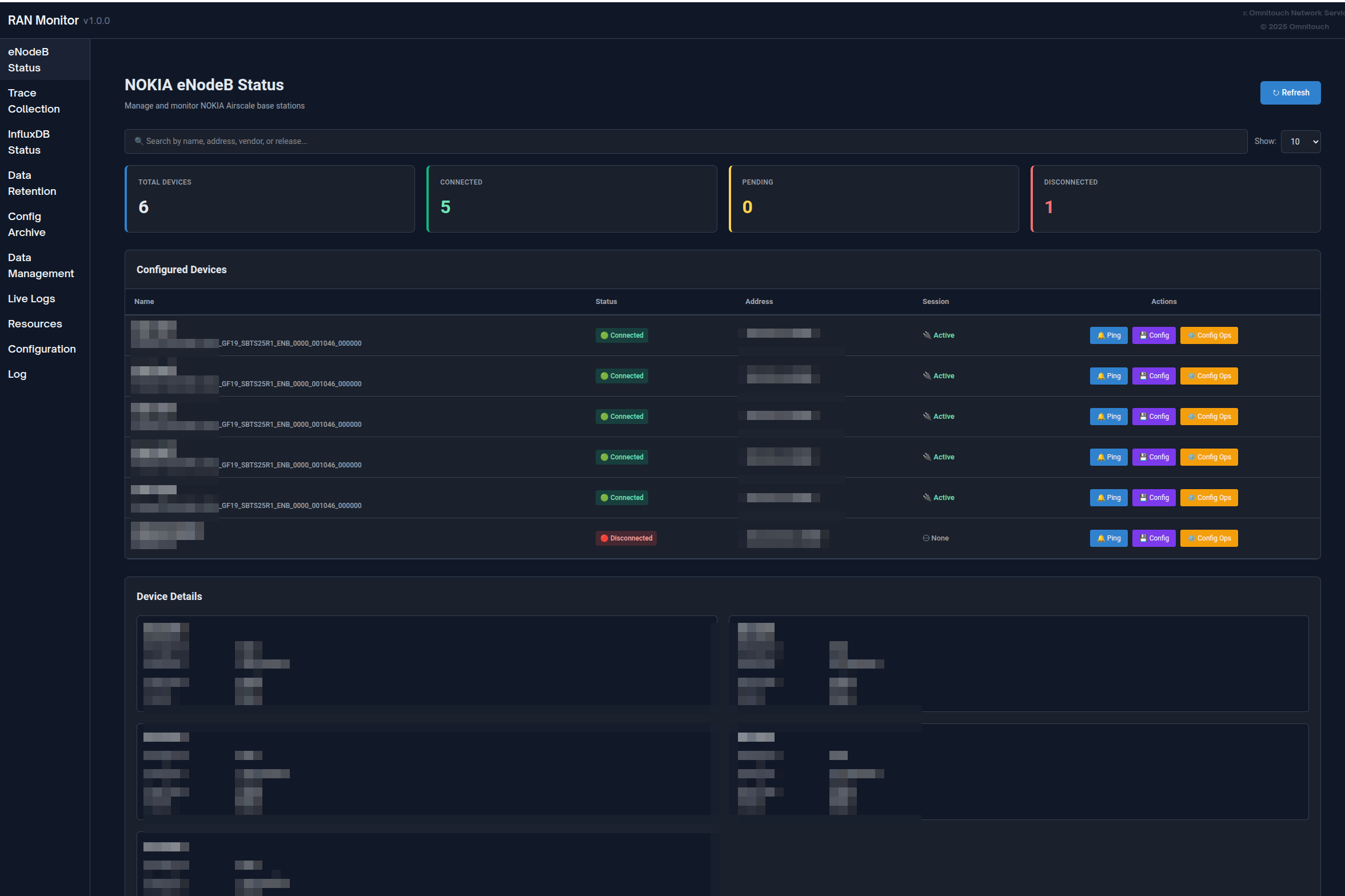

基站页面​

查看所有管理设备及其当前状态：

  • 连接状态（绿色 = 关联，红色 = 失败）
  • 注册状态和会话信息
  • 最后联系时间戳
  • 过滤、搜索和排序功能

单击任何设备以查看详细信息，包括注册细节、会话生命周期、最近指标和活动警报。

基站列表

警报页面​

监控您网络中的所有故障：

  • 按严重性分类的颜色编码（红色 = 关键，橙色 = 主要，黄色 = 次要，蓝色 = 警告，绿色 = 已清除）
  • 警报详细信息、可能原因、受影响系统
  • 时间戳和持续时间跟踪
  • 按严重性排序和过滤功能

有关警报处理程序，请参见 警报管理指南。

活动警报

配置管理​

安全管理基站配置：

  1. 下载 当前配置（备份）
  2. 上传 新配置 → 接收计划 ID
  3. 验证 配置使用计划 ID
  4. 激活 验证后的配置
  5. 验证 更改是否生效

始终在激活前进行验证，以防止服务中断。

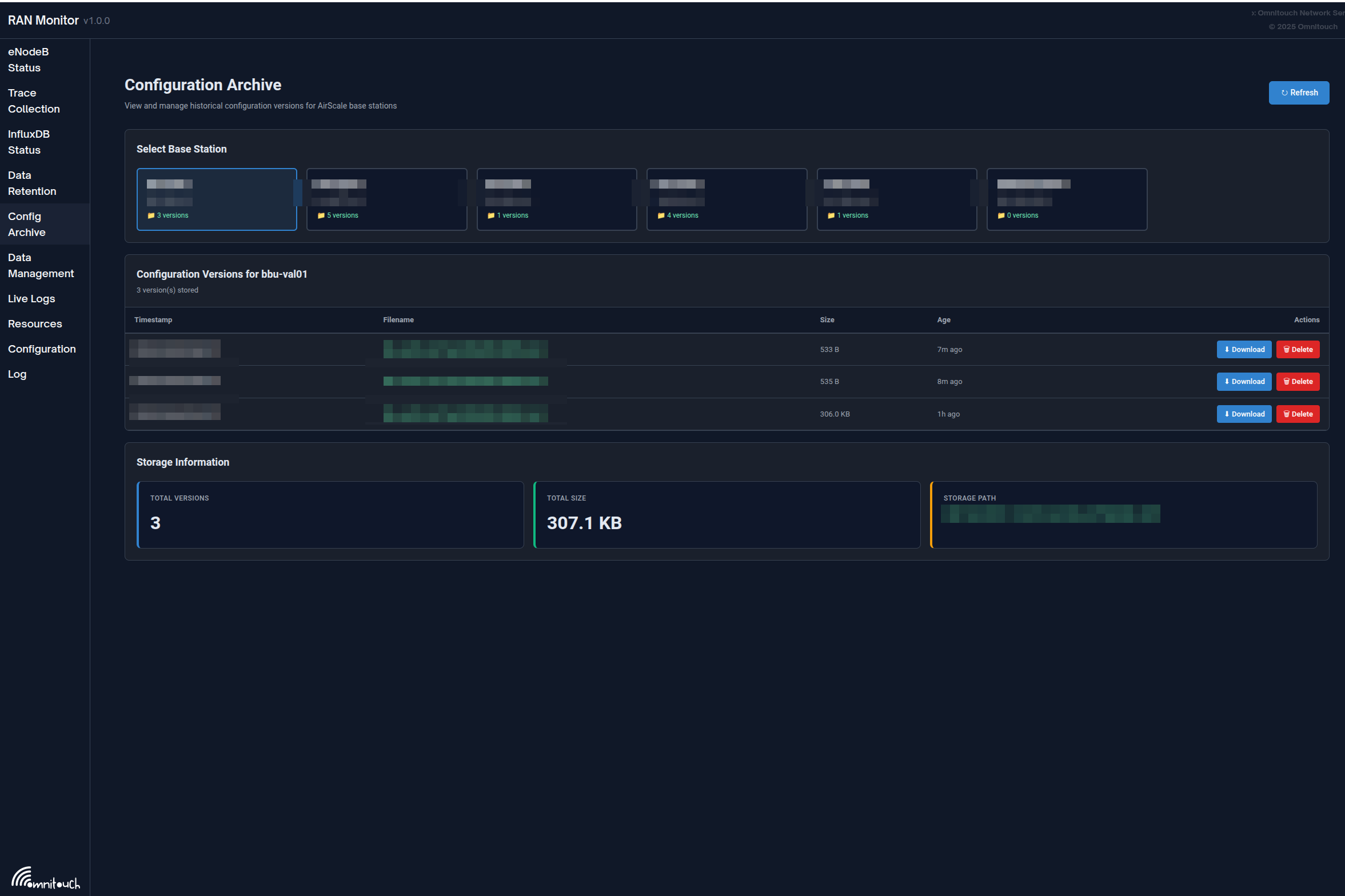

配置归档： 所有配置更改都会自动跟踪和版本控制。查看历史配置、下载以前的版本或通过配置归档页面比较更改。

有关详细程序，请参见 Web UI 指南 - 配置管理 和 配置归档指南。

配置管理

  • 配置推送指南 - 将完整或部分配置更改推送到基站（重启影响、部分更新、SCF 格式）

未配置的 eNodeBs​

发现尝试连接但尚未配置的基站：

  • 代理 ID（添加到配置时使用）
  • 最后见时间戳
  • 连接尝试次数
  • 操作：刷新、删除、清除所有

用例： 当新基站部署时，它们会出现在这里。复制代理 ID 并将其添加到 config/runtime.exs。

未配置的 eNodeBs

应用日志​

实时日志仪表板用于故障排除：

  • 按日志级别过滤（紧急到调试）
  • 在所有消息中搜索
  • 暂停/恢复实时流
  • 动态更改系统日志级别
  • 按严重性进行颜色编码

有关故障排除程序，请参见 故障排除指南。

应用日志

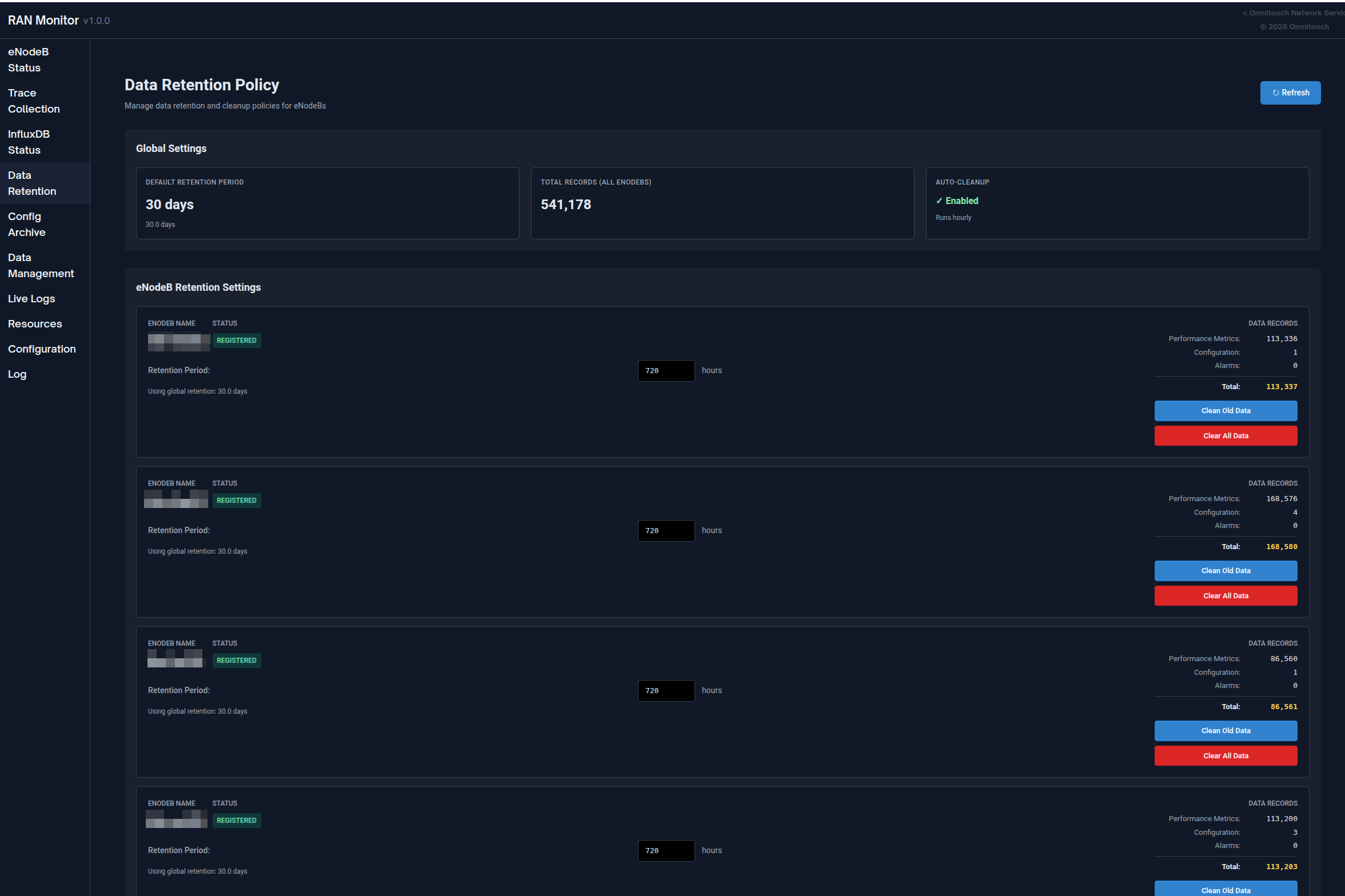

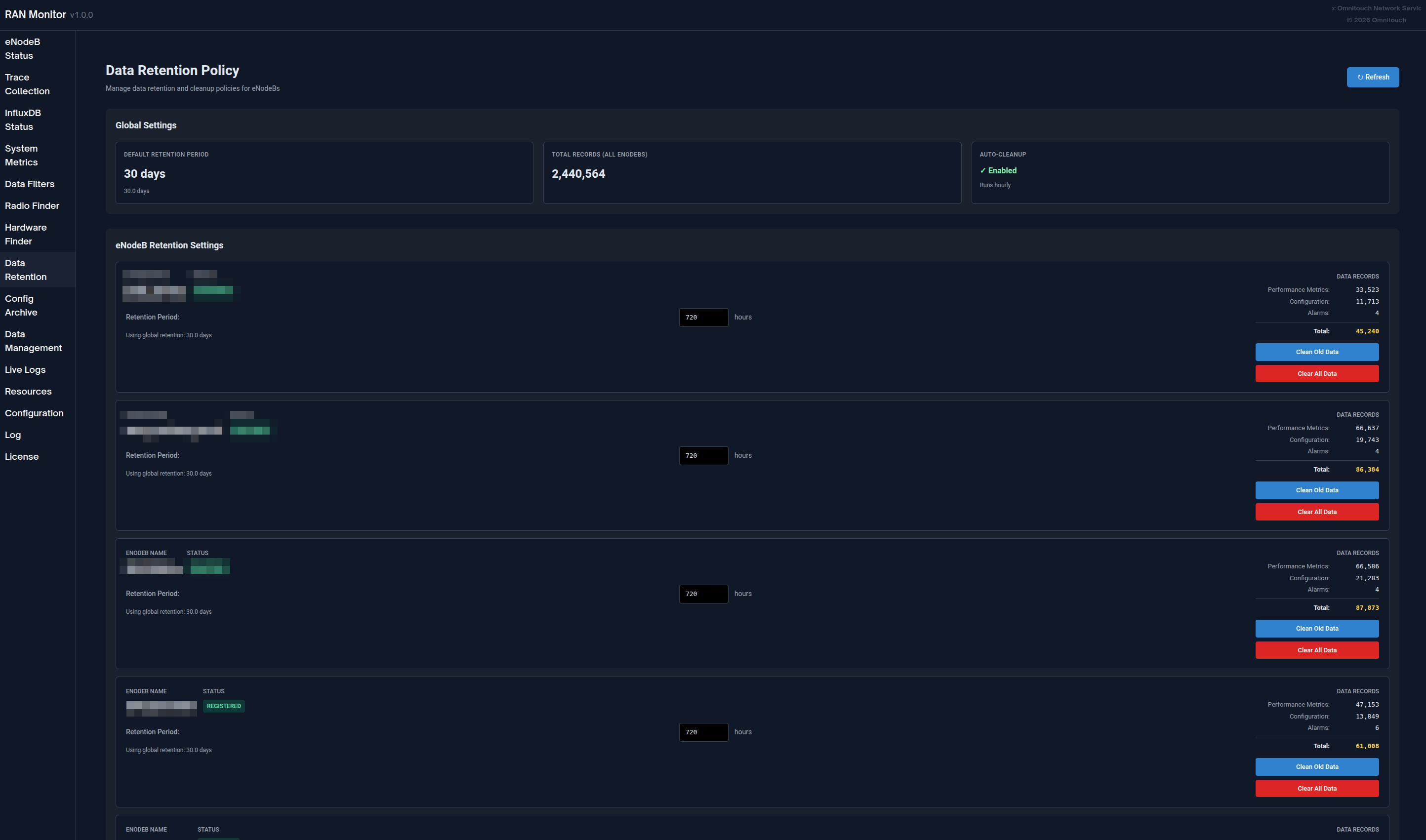

数据保留政策​

管理数据在 InfluxDB 中存储的时间：

  • 查看全局保留政策和总记录计��
  • 设置每个设备的保留期限
  • 按测量类型查看记录计数（性能指标、配置、警报）
  • 手动触发清理或清除设备的所有数据

有关完整的数据保留信息，请参见 数据保留政策指南。

数据保留

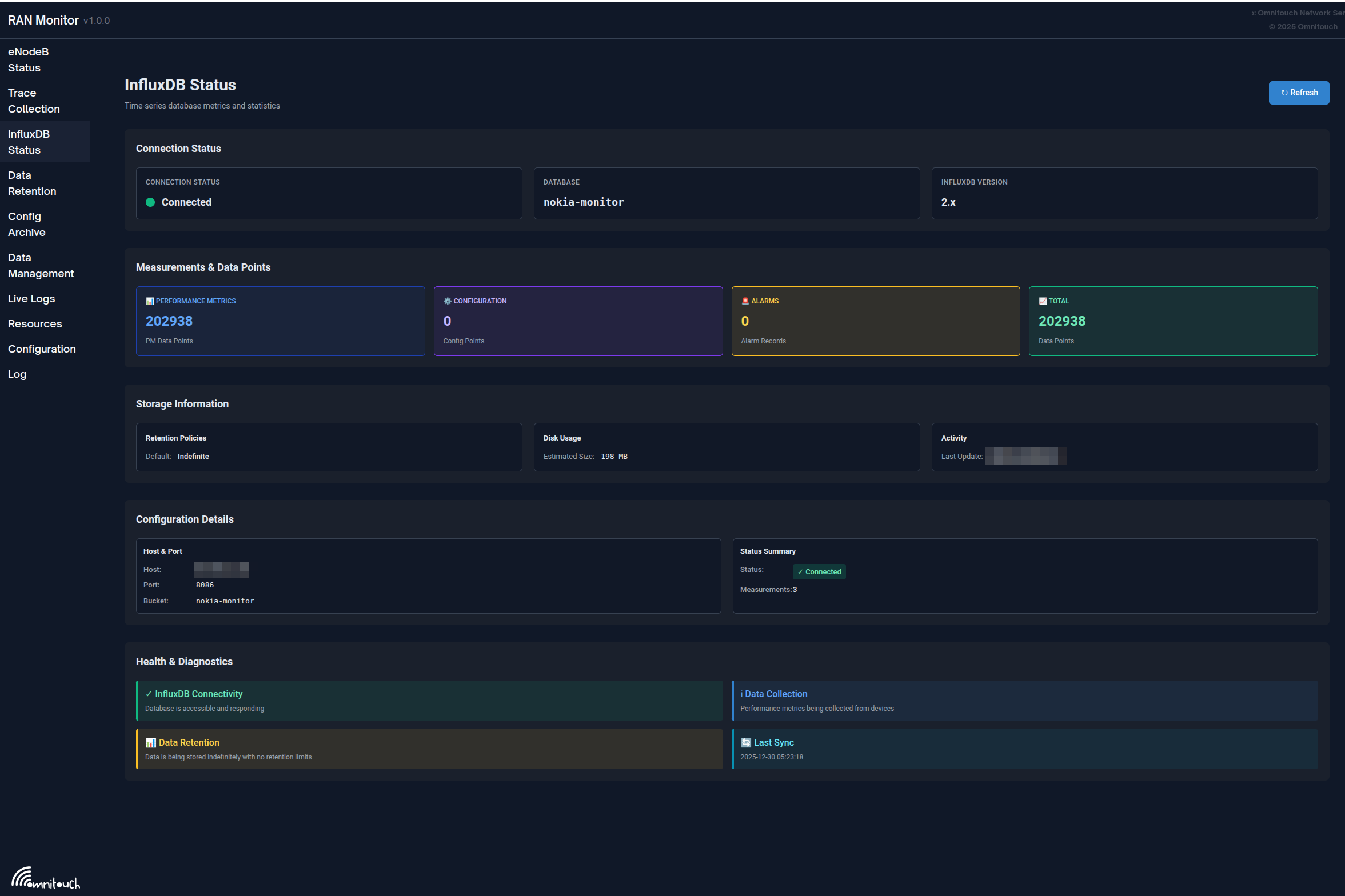

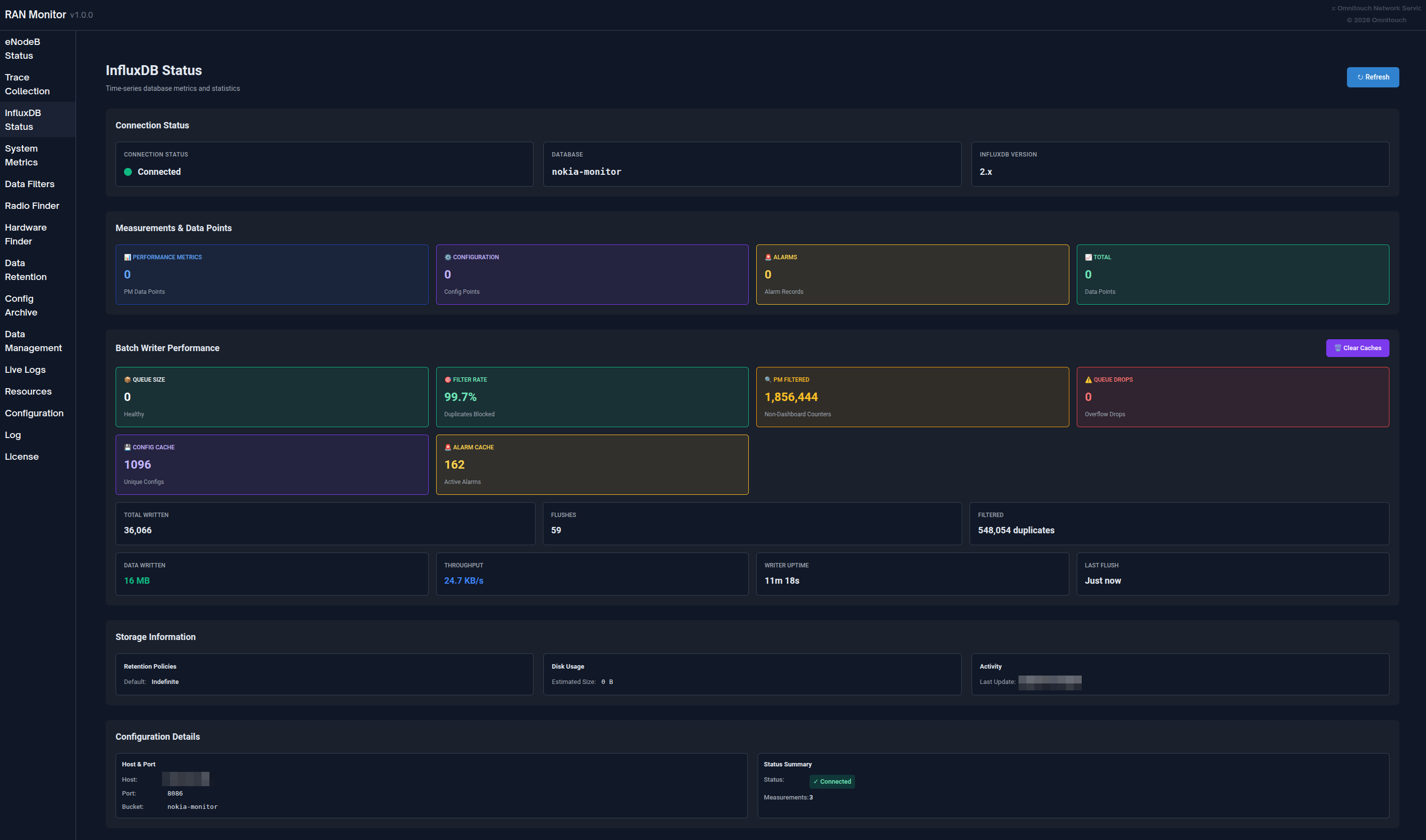

InfluxDB 状态​

监控时间序列数据库健康：

  • 连接状态指示器
  • 按类型的测量计数
  • 存储信息
  • 数据库版本和配置
  • 每 5 分钟自动刷新

状态解释：

  • 连接 + 计数增长 = 正常操作
  • 连接 + 无数据 = 检查设备注册
  • 未连接 = 检查 InfluxDB 连接性

InfluxDB 状态

完整的 Web UI 指南​

有关全面的 Web UI 文档，包括所有功能、工作流程和最佳实践，请参见：

Web UI 指南 - 完整控制面板参考

使用 Grafana 监控​

虽然 Web UI 提供实时可见性，但 Grafana 使深度历史分析和自定义仪表板成为可能。

为什么使用 Grafana？​

Grafana 最适合：

  • 数天/周/月的历史趋势分析
  • 根据您的需求量身定制的自定义 KPI 仪表板
  • 长期容量规划
  • 模式识别和异常检测
  • 高管报告和 SLA 跟踪
  • 具有通知通道的高级警报

Web UI 最适合：

  • 立即检查设备状态
  • 实时警报监控
  • 配置管理
  • 会话故障排除
  • 系统管理任务

Grafana 仪表板示例

示例 Grafana 仪表板显示小区可用性、吞吐量趋势和资源利用率

仪表板类型​

高管摘要仪表板：

  • 网络整体健康概述
  • 按严重性分类的总警报计数
  • 所有站点的平均小区可用性
  • 汇总吞吐量和容量指标
  • 设备状态网格

NOC 操作仪表板：

  • 实时活动问题表
  • 资源利用率仪表
  • 流量概述（过去 24 小时）
  • 警报趋势图
  • 设备状态快速查看

工程深度分析仪表板：

  • 流量模式分析
  • 小区质量指标（SINR、RSRP 分布）
  • 无线性能（RLC 重传、RRC 建立成功）
  • 配置审计跟踪
  • 相关性分析

Nokia AirScale 性能仪表板：

  • PRB 利用率（DL/UL）
  • 吞吐量趋势（PDCP 层）
  • 活动 UE 计数
  • 小区可用性计算
  • 每小区资源细分
  • RSSI 测量
  • RRC 连接建立成功
  • 按天线的 VSWR
  • 功耗

有关完整的仪表板示例、查询模式和计数器定义，请参见：

Grafana 集成指南 - 完整的分析和仪表板指南

Nokia 计数器参考 - 性能计数器定义

常见操作​

日常操作​

每日健康检查（5-10 分钟）：

  1. 打开 Web UI 仪表板
  2. 验证所有设备显示绿色状态
  3. 检查警报计数和严重性
  4. 审查任何失败的设备
  5. 根据需要调查问题

有关详细程序，请参见 Web UI 指南 - 工作流程。

警报调查：

  1. 打开警报页面，按严重性排序
  2. 单击警报以获取完整详细信息
  3. 导航到受影响的设备
  4. 与指标交叉引用
  5. 确定所需操作并解决

有关警报处理程序，请参见 警报管理指南。

设备管理​

添加新基站：

  1. 验证与设备的网络连接
  2. 检查未配置的 eNodeBs 页面以查找设备
  3. 将设备添加到 config/runtime.exs
  4. 重新启动 RAN Monitor
  5. 验证注册成功（绿色状态）
  6. 确认指标流向 InfluxDB

移除基站：

  1. 决定是保留还是删除历史数据
  2. 注释掉或从 config/runtime.exs 中删除设备
  3. 可选地通过数据保留页面清除数据
  4. 重新启动 RAN Monitor
  5. 更新 Grafana 仪表板

更新设备凭据：

  1. 注意当前设备状态
  2. 在 config/runtime.exs 中更新凭据
  3. 重新启动 RAN Monitor
  4. 验证重新连接成功

有关完整的操作程序，请参见：

常见操作指南 - 日常管理任务

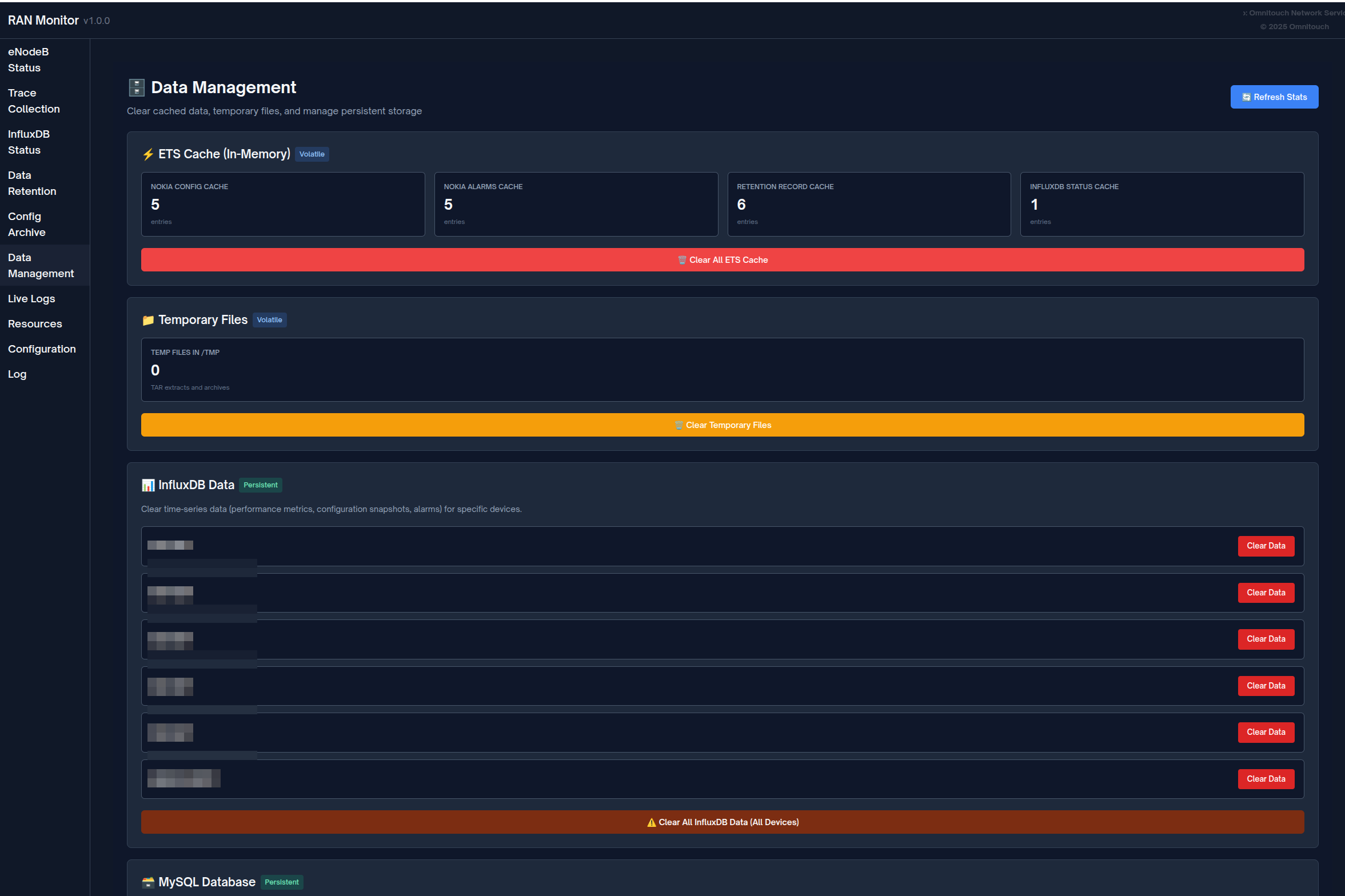

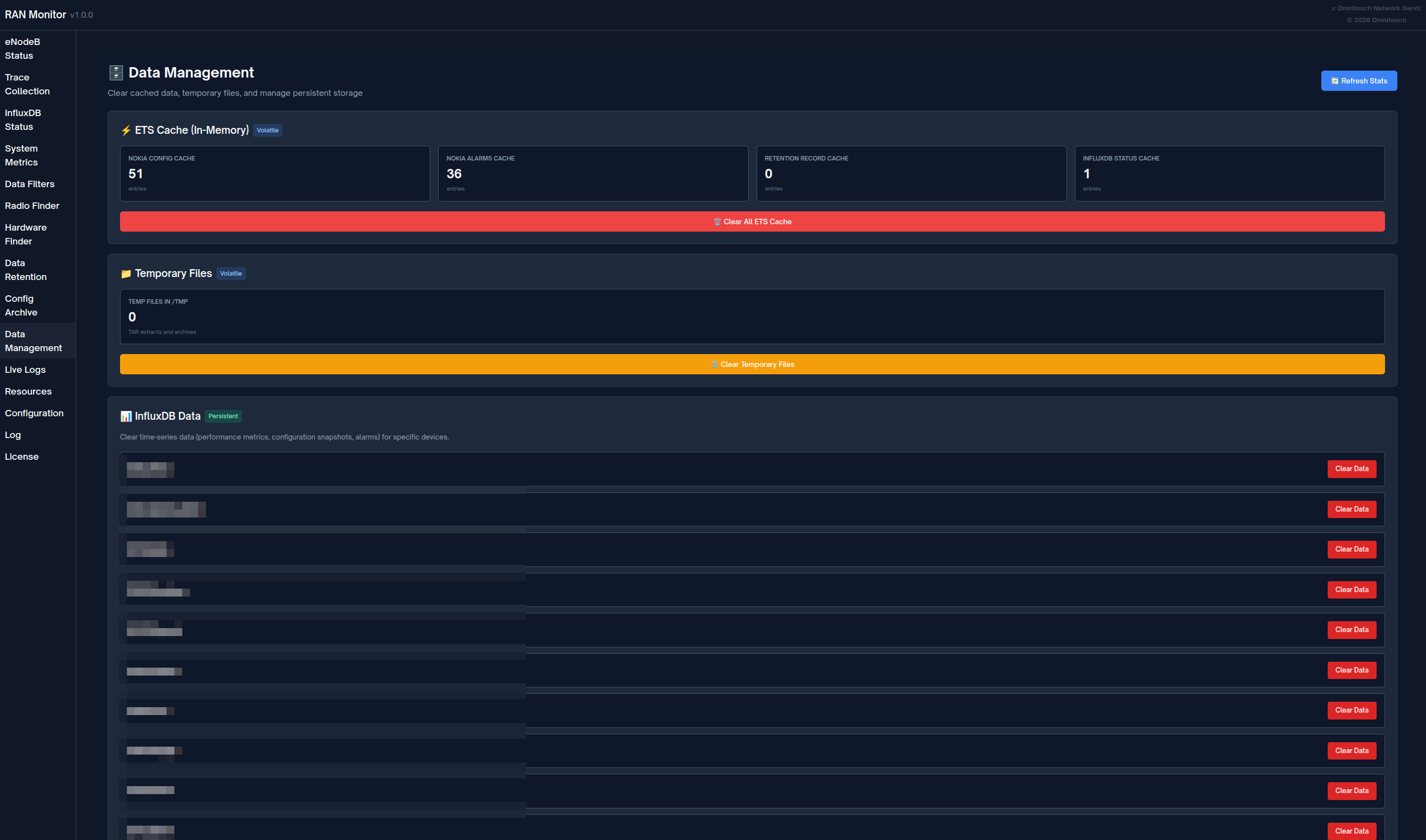

设备管理

配置管理​

安全配置更新工作流程：

  1. 下载 当前配置（备份） - 或从配置归档中检索
  2. 修改 离线配置
  3. 上传 到设备 → 获取计划 ID
  4. 验证 使用计划 ID → 验证无错误
  5. 激活 如果验证成功
  6. 验证 更改是否生效
  7. 监控 设备稳定性 15-30 分钟
  8. 确认 新版本出现在配置归档中（1 小时内）

重要： 始终在激活前进行验证。尽可能在维护窗口期间安排更改。

配置回滚： 如果出现问题，从配置归档下载以前的版本并使用相同的工作流程上传。

有关基站配置的详细信息，请参见 AirScale 配置指南。

有关配置历史和版本控制，请参见 配置归档指南。

文档索引​

RAN Monitor 文档按受众和用例组织：

针对运营团队（NOC、管理员）​

文档目的使用时机
Web UI 指南完整控制面板参考日常操作、监控设备
常见操作指南日常管理任务添加设备、管理配置、备份
配置归档指南配置版本控制和历史跟踪配置更改、回滚、审计
固件管理指南软件包存储库上传固件、基站软件更新
警报管理指南警报处理和升级调查故障、响应警报
故障排除指南问题解决程序出现问题时、错误诊断
数据保留政策指南数据生命周期管理管理存储、设置保留期限

针对工程和分析​

文档目的使用时机
Grafana 集成指南仪表板、查询和警报构建仪表板、设置警报
指标参考RAN Monitor 暴露的 Prometheus 指标（名称、类型、标签）警报、仪表板、监控应用健康
Nokia 计数器参考性能计数器定义理解指标、创建查询
AirScale 配置指南基站设置和配置配置设备、理解参数
DHCP 委托指南基于 DHCP 的基站入网通过 DHCP 选项 43 委托新基站
Flexi Zone 收集经典的 Nokia Flexi Zone PM/警报收集和 API 入网入网和监控经典 Flexi Zone 基站
TCE MDT 数据收集指南MDT 跟踪收集和 Wireshark 分析收集驱动测试数据、覆盖优化
API 端点参考REST API 文档集成、自动化、脚��

针对配置和部署​

文档目的使用时机
运行时配置指南完整的配置参考初始设置，修改设置

快速入门​

新手使用 RAN Monitor？

  1. 从 Web UI 指南 开始，了解界面
  2. 查看 常见操作指南 以进行日常任务
  3. 学习 告警管理指南 以处理告警
  4. 将 故障排除指南 加入书签以备查

设置监控？

  1. 查看 Grafana 集成指南 以获取仪表板
  2. 参考 诺基亚计数器参考 以获取指标
  3. 查看 数据保留政策指南 以进行存储管理

快速参考​

访问点​

服务URL目的
Web UI 仪表板https://<server>:9443实时监控和管理
Grafanahttp://<server>:3000分析仪表板和警报
InfluxDBhttp://<server>:8086指标数据库（通常仅限内部访问）

重要路径​

路径目的
config/runtime.exs主要配置文件（设备，数据库，设置）
priv/cert/HTTPS Web UI 的 SSL 证书
priv/external/nokia/管理员身份验证密钥
priv/airscale_configs/配置档案（版本化的 XML 文件）

关键概念​

会话管理：

  • RAN Monitor 与基站建立会话
  • 会话有过期时间并需要保持活动
  • 重新注册会自动进行（默认：每 30 秒）
  • 会话状态存储在 MySQL 数据库中

数据流：

  • 每 10 秒收集一次指标（可配置）
  • 每 10 秒通过轮询 + 实时 Webhook 收集告警
  • 每小时生成一次配置快照（在更改时保存为版本化文件）
  • 性能指标和告警写入 InfluxDB 以进行历史存储

数据保留：

  • 全局默认：720 小时（30 天）
  • 每个设备可覆盖
  • 自动清理每小时运行
  • 可通过 Web UI 进行手动清理

有关配置详细信息，请参见 运行时配置指南。

常见工作流程​

每日健康检查：

  1. 打开 Web UI → 仪表板
  2. 检查设备状态（全部正常？）
  3. 查看告警数量
  4. 调查任何问题

响应关键告警：

  1. Web UI → 告警 → 按严重性排序
  2. 点击告警以查看详细信息
  3. 导航到设备
  4. 查看最近的指标和配置更改
  5. 实施解决方案
  6. 验证告警消除

添加新设备：

  1. 验证网络连接
  2. 编辑 config/runtime.exs
  3. 将设备添加到 airscales 列表
  4. 重启 RAN Monitor
  5. 验证注册（状态���常）

支持​

故障排除资源​

资源用途
故障排除指南常见问题和解决方案
应用程序日志页面实时系统日志和错误
设备详细视图会话状态，注册问题
InfluxDB 状态页面数据收集验证

快速诊断步骤​

设备无法连接：

  1. 检查基站页面 → 设备状态
  2. 验证网络连接：ping <device-ip>
  3. 检查 config/runtime.exs 中的凭据
  4. 查看应用程序日志中的错误

Grafana 中没有指标：

  1. 检查设备是否已关联（状态正常）
  2. 验证 InfluxDB 状态页面是否显示增长的计数
  3. 测试 InfluxDB 连接
  4. 检查 Grafana 数据源配置

Web UI 无法加载：

  1. 验证端口 9443 是否可访问
  2. 检查防火墙是否允许 HTTPS 流量
  3. 验证 SSL 证书是否存在
  4. 查看应用程序日志中的 Web UI 启动错误

有关完整的故障排除程序，请参见 故障排除指南。

寻求帮助​

在联系支持之前：

收集以下信息：

  • 问题描述及其开始时间
  • 应用程序日志中的错误消息
  • 受影��的设备（名称/IP）
  • 最近的配置更改
  • RAN Monitor 版本和操作系统

联系：

如需 RAN Monitor 的帮助：

  • Omnitouch 网络服务支持
  • 包括收集的诊断信息
  • 提供配置文件（清除密码）
  • 包括相关日志摘录

自助服务：

  1. 搜索 故障排除指南
  2. 检查应用程序日志中的具体错误
  3. 查看最近的配置更改
  4. 测试连接性和基本功能
  5. 查阅相关文档指南
