OmniEPDG 操作指南

OmniEPDG 是一个进化的分组数据网关 (ePDG)，支持 WiFi 语音通话 (VoWiFi)。它通过 EAP-AKA 在不受信任的 WiFi 网络上对移动用户进行身份验证，并通过 Diameter 信令连接到移动核心网络，连接到 HSS 和 GTP 隧道到分组网关 (PGW)。

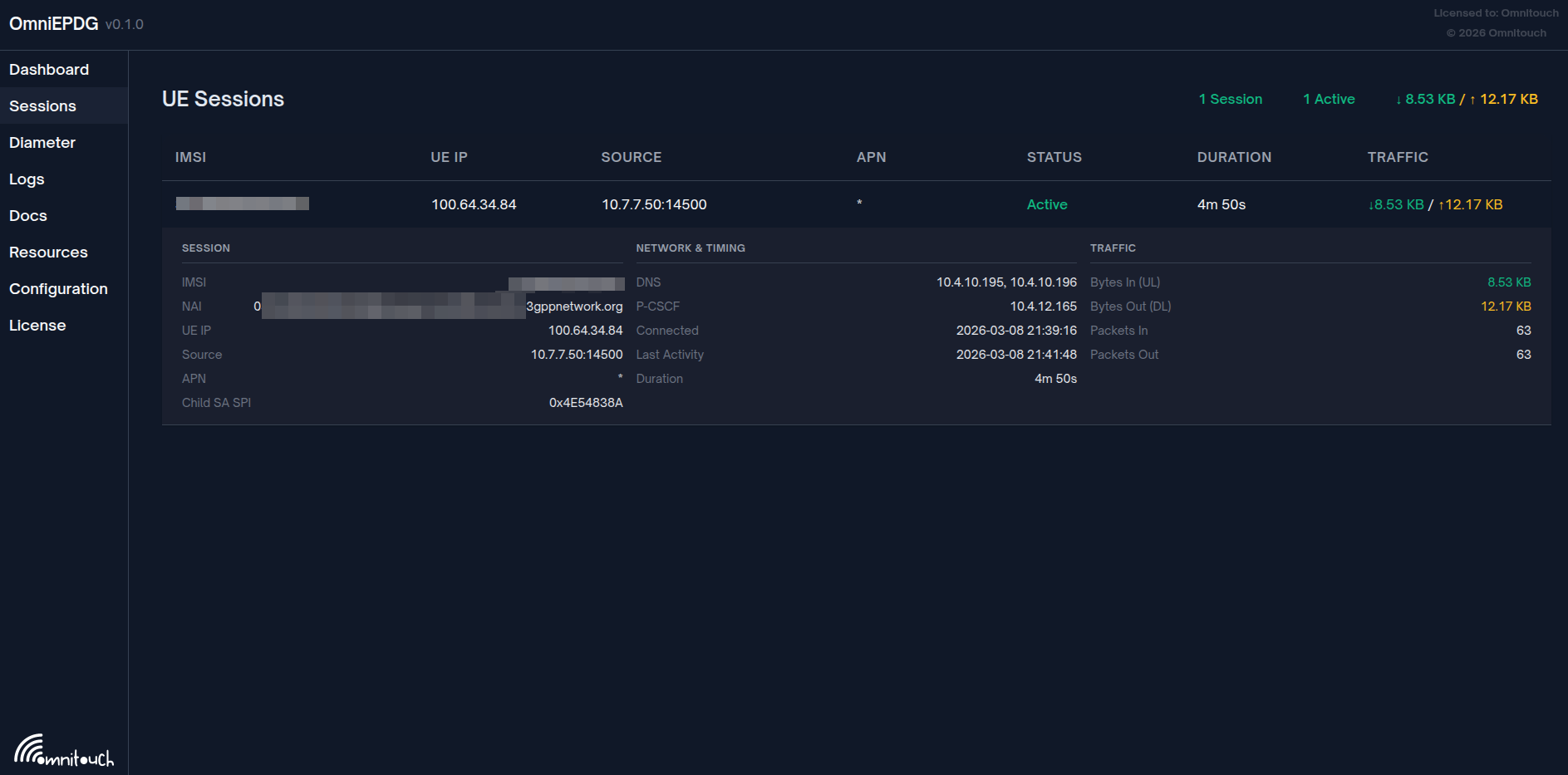

OmniEPDG 会话

OmniEPDG 控制面板显示一个活动的用户会话及实时流量统计。

OmniEPDG 支持两种操作模式：

  • GTP 模式（默认） - 通过 GTPv2-C 和 GTP-U 通过 PGW 完全符合 3GPP 的隧道
  • 简单 VPN 模式 - 本地突破，内置 IP 池和 Linux TUN 接口，无需 PGW

文档​

配置与操作​

  • 架构与呼叫流程 - 系统架构、协议接口、UE 状态机和两种模式的消息序列图
  • 配置参考 - Diameter、GTPv2-C、GTP-U、简单 VPN 和日志的完整参数文档
  • 控制面板 - 用于会话、Diameter 对等体和日志的基于 Web 的监控 UI

安全​

  • 安全指南 - 身份验证速率限制和 GeoIP 国家阻止

监控与故障排除​

  • 指标参考 - 用于监控身份验证、会话、Diameter 信令和系统健康的 Prometheus 指标
  • 故障排除 - 常见问题、诊断程序和解决步骤

操作模式​

GTP 模式​

默认模式。OmniEPDG 通过 PGW 使用 GTPv2-C 进行会话控制，并通过 GTP-U（通过 Linux 内核模块）进行用户平面隧道。此模式完全符合 3GPP 标准，适合具有现有 EPC 基础设施的运营商部署。

流量路径： UE → IPSec → OmniEPDG → GTPv2-C 创建会话 → GTP-U 隧道 → PGW → 互联网

所需基础设施： HSS，PGW

简单 VPN 模式​

OmniEPDG 从本地池中分配 IP 地址，并通过 Linux TUN 接口（tun_epdg）直接路由用户流量，使用标准内核路由。无需 PGW 或 GTP 基础设施。身份验证仍然通过 Diameter SWx 到 HSS 进行。

流量路径： UE → IPSec → OmniEPDG → 本地 IP 分配 → TUN 接口 → Linux 路由 → 互联网

所需基础设施： 仅 HSS（不需要 PGW）

可选优化： skip_sar 标志绕过 HSS 服务器分配请求/应答，减少连接建立时间。这意味着 HSS 不会跟踪哪个 ePDG 为用户服务，并且 HSS 发起的程序（注销、配置文件推送）将无法工作。适合没有漫游要求的私有部署。

模式比较​

功能GTP 模式简单 VPN 模式
3GPP 兼容是否（使用 skip_sar），部分（不使用）
需要 PGW是否
需要 HSS是是（仅身份验证）
IP 分配来自 PGW本地池（CIDR）
用户平面GTP-U 内核模块Linux TUN + 路由
HSS 配置文件推送是（PPR/PPA）否
HSS 注销是（RTR/RTA）否（使用 skip_sar）
PGW 发起的拆除是不适用
漫游支持是否
IPv6 / 双栈是仅 IPv4

协议接口​

接口协议传输模式对等体目的参考
SWuIKEv2 / IPSecUDP两者UE安全隧道和 EAP-AKA 身份验证3GPP TS 33.402
SWxDiameterSCTP两者HSS身份验证向量和服务器分配3GPP TS 29.273 第 8 节
S6bDiameterSCTP仅 GTPPGW会话授权和策略3GPP TS 29.273 第 9 节
S2bGTPv2-C / GTP-UUDP仅 GTPPGW控制和用户平面隧道3GPP TS 29.274

特性​

核心功能​

  • EAP-AKA 身份验证 - 通过 HSS 完全 3GPP EAP-AKA 用户身份验证
  • IPSec 隧道管理 - 基于 IKEv2 的 UE 和 ePDG 之间的安全隧道
  • 双重操作模式 - GTP 隧道到 PGW 或使用简单 VPN 的本地突破
  • 每个 UE 状态机 - 每个用户的独��� Erlang FSM 用于会话生命周期管理
  • 双栈支持 - IPv4、IPv6 和 IPv4v6 PDP 地址类型（GTP 模式）

GTP 模式特性​

  • GTP 隧道建立 - 通过 Linux 内核模块创建 GTPv2-C 会话和 GTP-U 用户平面
  • PGW 发起的拆除 - PGW 发送删除承载请求，ePDG 将拆除级联到 UE
  • 网络发起的拆除 - HSS 通过 SWx RTR 触发注销，ePDG 拆除所有会话
  • 重新身份验证 - HSS 触发的配置文件推送和重新授权，参考 3GPP TS 29.273 第 7.1.2.5.1 节

简单 VPN 模式特性​

  • 本地 IP 池 - 基于 CIDR 的 IPv4 地址分配，按 IMSI 跟踪
  • TUN 接口路由 - 标准 Linux TUN 设备（tun_epdg）与每个 UE 主机路由
  • DNS 配置 - 通过 PCO 提供给 UE 的可配置 DNS 服务器
  • 可选 SAR 跳过 - 绕过 HSS 注册以加快连接建立

安全特性​

  • 身份验证速率限制 - 每个 IP 和每个 IMSI 的暴力破解保护，具有可配置阈值
  • GeoIP 国家阻止 - 使用 MaxMind GeoLite2 的国家访问控制白名单或黑名单
  • 死对等检测 - 活跃的存活监测，具有可配置探测
  • ESP 防重放保护 - 符合 RFC 4303 的 64 位滑动窗口

HSS 集成 (SWx Diameter)​

  • 多媒体身份验证请求/应答 (MAR/MAA) - 检索 EAP-AKA 身份验证向量（两种模式）
  • 服务器分配请求/应答 (SAR/SAA) - 下载用户配置文件和 APN 配置（在简单模式中可跳过）
  • 推送配置文件请求/应答 (PPR/PPA) - 从 HSS 接收更新的用户配置文件（GTP 模式）
  • 注册终止请求/应答 (RTR/RTA) - HSS 发起的用户注销（GTP 模式）

PGW 集成（仅限 GTP 模式）​

S6b Diameter:

  • AA 请求/应答 (AAR/AAA) - 授权 PGW 会话
  • 会话终止请求/应答 (STR/STA) - 终止 PGW 会话
  • 重新授权请求/应答 (RAR/RAA) - 重新授权活动会话
  • 强制会话终止请求/应答 (ASR/ASA) - 强制终止会话

S2b GTPv2-C:

  • 创建会话请求/响应 - 建立带有 TEID 分配的 GTP 隧道
  • 删除会话请求/响应 - 拆除 GTP 隧道
  • 删除承载请求/响应 - PGW 发起的承载管理

快速开始​

配置结构​

配置在 config/runtime.exs 中完成，或通过环境变量进行配置。vpn_mode 参数在 GTP 和简单 VPN 模式之间进行选择。有关完整参数文档，请参见 配置参考。

典型网络地址（GTP 模式）​

组件IP 地址端口备注
OmniEPDG (GTP-U)10.74.0.11-GTP-U 隧道端点
OmniEPDG (Diameter S6b)10.74.0.123868S6b Diameter 监听器
HSS10.74.0.213868SWx Diameter 对等体
PGW10.74.0.232123GTPv2-C 和 S6b 对等体

典型网络地址（简单 VPN 模式）​

组件IP 地址备注
OmniEPDG (TUN 网关)10.44.0.1tun_epdg 接口上的网关 IP
UE IP 池10.45.0.0/16可配置的 CIDR 池，用于用户 IP
HSS10.74.0.21:3868SWx Diameter 对等体（仅身份验证）

3GPP 规范​

规范标题相关性
TS 29.273EPS AAA 接口 (SWx, S6b, SWm)ePDG Diameter 接口的主要规范
TS 29.274GTPv2-C 和 GTP-US2b 隧道控制和用户平面（GTP 模式）
TS 33.402非 3GPP 访问的安全性不受信任的 WiFi 的 EAP-AKA 身份验证
TS 23.402非 3GPP 访问的���构增强整体 ePDG 架构和程序
TS 23.003编号、地址和标识NAI 格式，IMSI 结构
TS 29.229Cx/Dx Diameter（通用定义）SWx 使用的服务器分配类型值
RFC 6733Diameter 基础协议Diameter 传输、对等体管理、看门狗
RFC 4187EAP-AKA通过 IKEv2 使用的身份验证方法

按角色文档​

网络运营商：

  1. 从 架构与呼叫流程 开始，以了解系统和两种操作模式
  2. 查看 配置参考 以获取部署参数
  3. 查看 安全指南 以配置速率限制和 GeoIP 阻止
  4. 使用 指标参考 设置监控以进行 Prometheus 集成
  5. 保持 故障排除 指南以备操作使用

系统集成商：

  1. 查看 架构与呼叫流程 以获取接口细节和状态机
  2. 使用 配置参考 进行对等体连接设置
  3. 使用 指标参考 配置警报
  4. 参考上面的 3GPP 规范表以确保协议合规性
