OmniTWAG 操作与部署指南

由 Omnitouch 创建

本指南适用于网络运营商、系统管理员和部署 OmniTWAG 的客户。

介绍

OmniTWAG（可信 WiFi 访问网关）是符合标准的 3GPP TWAG 实现，使移动网络运营商能够安全地将用户流量从蜂窝网络卸载到 WiFi 接入点，同时保持安全的基于 SIM 的认证。

TWAG 使用 EAP-AKA（可扩展认证协议 - 认证和密钥协商）通过用户的 SIM 凭证对 WiFi 用户进行认证，这与蜂窝网络中使用的认证机制相同。这为移动用户提供了无缝、安全的 WiFi 访问，而无需单独的 WiFi 密码。

主要好处

对于最终��户：

零配置：与兼容的 SIM 开箱即用
无缝体验：像蜂窝网络一样自动连接
安全：始终使用加密的 WiFi（WPA2）
无密码：基于 SIM 的认证

对于移动运营商：

网络容量缓解：减少蜂窝基站的负载
控制卸载：只有授权的用户可以连接
改善用户体验：WiFi 通常提供更高的带宽
成本效率：WiFi 基础设施比蜂窝网络便宜
一致的身份：WiFi 和蜂窝使用相同的 IMSI
计费集成：可以根据需要对 WiFi 使用进行收费

对于场所/企业：

运营商级安全：无密码共享风险
可扩展性：支持数千用户，无需手动配置
简化管理：无需分发 WiFi 密码

什么是 WiFi 卸载？

WiFi 卸载允许移动网络运营商将用户数据流量从拥挤的蜂窝网络重定向到 WiFi 网络。

TWAG 如何实现卸载

TWAG 作为认证网关，连接：

WiFi 接入点（通过 RADIUS 协议）
移动核心网络 HSS/HLR（通过 Diameter SWx 接口）

当用户的设备连接到配置为卸载的 WiFi AP 时：

设备使用其 IMSI（来自 SIM 卡）进行身份识别
WiFi AP 通过 RADIUS 将认证请求转发给 TWAG
TWAG 与运营商的 HSS 通信以检索认证向量
设备与 TWAG 之间进行 EAP-AKA 挑战-响应认证
认证成功后，设备获得 WiFi 访问权限
可选地，流量可以隧道回移动核心或本地断开

部署架构

网络拓扑

接口图例：

STa*: WiFi AP 和 TWAG 之间的 RADIUS/Diameter 接口（非 3GPP 到 AAA）
SWx: TWAG（3GPP AAA 服务器）与 HSS 之间的 Diameter 接口
S2a/S2b: 用于回程到家庭网络的 GTP 隧道接口（可选）
SGi: 连接到外部数据包数据网络（互联网）的接口
802.11: WiFi 无线接口
EAPOL: EAP over LAN（802.1X 认证）

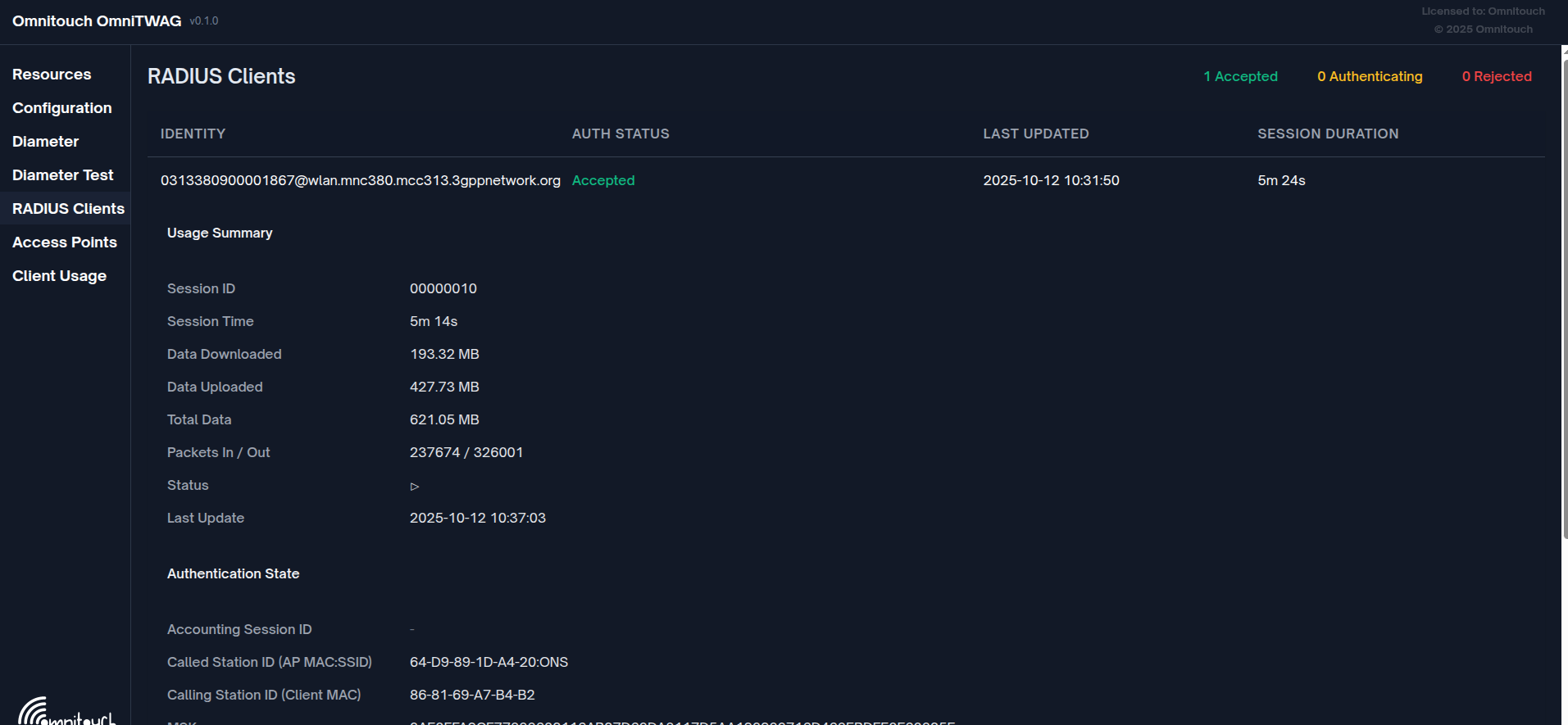

Web UI 客户端

部署场景

场景 1：本地断开（推荐用于性能）

好处：

更低的延迟（无需回程到核心）
减少核心网络负载
对于高带宽应用更好的用户体验
节省回程容量成本

场景 2：家庭网络路由（GTP 隧道）

好处：

一致的策略执行
集中计费/收费
企业 VPN/安全策略适用
WiFi 和蜂窝之间的无缝移动性

SWx 连接选项

选项 1：直接连接到 HSS

用例：简单部署、实验环境、单个 HSS

好处：

更低的延迟（无需通过 DRA）
简化配置
更容易故障排除

选项 2：通过 DRA（Diameter 路由代理）

用例：多 HSS 部署、漫游场景、大规模网络

好处：

集中路由逻辑
在多个 HSS 之间负载均衡
支持漫游（路由到家庭 HSS）
冗余和故障转移
会话粘性

计费流程

TWAG 可以完全集成以向在线计费系统（OCS）发送基于 Diameter 的 Gy 在线计费请求。

这允许对 WiFi 上消耗的所有数据进行计费，并与客户的余额进行对账，并通过 AP 通过 RADIUS 发送并由 TWAG 转换为 Gy 并转发到 DRA/OCS。

在所有模式下，使用情况由 TWAG 指标跟踪。

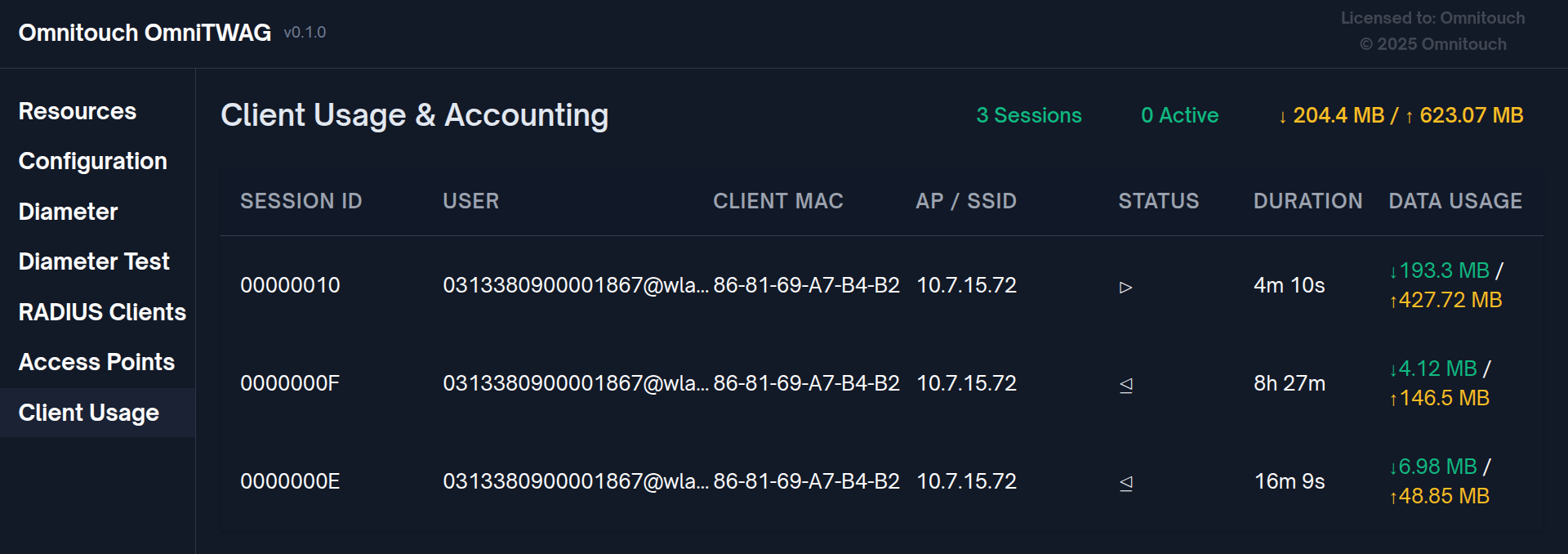

Web UI 客户端使用与计费

计费模式

TWAG 支持三种在线计费模式：

1. 禁用计费

不发送信用控制请求。未执行余额授权。

用例：

开放/免费 WiFi 网络
实验/测试环境
仅支持离线计费的网络（RADIUS 计费到账单）

流程：

2. 仅授权

在 WiFi 会话开始时向 OCS 发送 CCR-Initial（信用控制请求）以验证用户是否有余额，但在会话期间不会减少余额。

用例：

验证用户是否有有效账户/余额
防止暂停账户的 WiFi 访问
检查服务资格而不跟踪配额
允许 WiFi 作为付费客户的奖励/无限服务

流程：

配置：

会话开始时查询 OCS（CCR-I）和结束时（CCR-T）
在会话期间未发送 CCR-更新消息
根据账户状态而非配额授权用户
会话结束时报告使用情况，仅供信息参考

3. 完全 Gy 在线计费（完整实现）

遵循标准的 3GPP 在线计费流程。WiFi 上的所有使用情况都传递给 OCS 进行计费，一旦用户超出配额，将被切断。

用例：

预付费��据服务
按使用计费的 WiFi
基于配额的计划（例如，每月 10GB 限额）
实时计费和切断

流程：

配置：

在会话开始（CCR-I）、会话期间（CCR-U）和结束时（CCR-T）查询 OCS
配额请求以可配置的块（例如，10MB、50MB、100MB）进行
在可配置阈值（例如，授予配额的 80%）触发 CCR-更新
有效性计时器在配额未耗尽时触发重新授权
当配额耗尽时强制断开连接
实时余额扣除

认证流程

完整的 EAP-AKA 认证序列

认证流程中的关键点

MAR/MAA 是 HSS 通信的结束：在接收到带有 XRES 的 MAA（多媒体认证应答）后，TWAG 处理所有后续验证。
TWAG 执行 RES 验证：HSS 提供预期响应（XRES），但 TWAG 将其与 UE 的实际 RES 进行比较。HSS 不参与此比较。
认证发生在 TWAG：这与一些图示不同，后者显示 HSS 进行验证——在实际的 3GPP 架构中，AAA 服务器（TWAG）执行比较。

身份格式

设备以 NAI 格式响应其永久身份（IMSI）：

5055700000000000001@wlan.mnc057.mcc505.3gppnetwork.org

格式：0<IMSI>@wlan.mnc<MNC>.mcc<MCC>.3gppnetwork.org

注意 - 在 IMSI 之前的第一个数字是身份，通常为 0，但对于多 IMSI SIM 卡/手机，可能是其他单个数字。

主会话密钥（MSK）

主会话密钥（MSK）是通过 EAP-AKA 认证派生的 512 位（64 字节）加密密钥。它作为保护 WiFi 连接的根密钥材料。

MSK 派生：

UE 和 TWAG 独立派生相同的 MSK
UE 从 SIM 计算的 CK/IK 派生
TWAG 从 HSS 接收的 CK/IK 派生
MSK = PRF'(CK || IK, "Full Authentication", IMSI, ...)

MSK 使用：

PMK 派生：PMK = MSK 的前 256 位（32 字节）
WPA2 4-Way 握手：UE 和 AP 使用 PMK 派生 PTK
数据加密：所有 WiFi 数据帧使用来自 PTK 的临时密钥（TK）加密

为什么 MSK 重要：

机密性：没有 MSK，WiFi 流量将未加密
完整性：防止 WiFi 帧被篡改
认证绑定：将 EAP 认证与 WiFi 加密链接
重放保护：新鲜的 MSK 防止重放攻击
完美前向保密：一个 MSK 的泄露不会影响其他 MSK

重新同步恢复

如果设备检测到序列号不匹配（SQN 不同步），它会启动重新同步：

设备计算 AUTS（认证令牌 - 同步）
发送 EAP-AKA 同步失败与 AT-AUTS
TWAG 将 AUTS 转发给 HSS
HSS 重新同步序列号并生成新的向量
使用新向量重试认证

这对最终用户是透明的，无需运营商干预。

配置指南

TWAG 通过 config/ 目录中的 Elixir 配置文件进行配置。主要运行时配置在 config/runtime.exs 中。

对于生产部署，配置集中管理。以下仅为参考，生产节点上更改的任何值将在下次运行自动编排时丢失。

Diameter 配置

位于 config :diameter_ex：

config :diameter_ex,
  diameter: %{
    # Diameter 堆栈的服务名称
    service_name: :omnitouch_twag,

    # 绑定 Diameter 服务的本地 IP 地址
    listen_ip: "10.5.198.200",

    # Diameter 连接的本地端口（标准为 3868）
    listen_port: 3868,

    # Diameter Origin-Host
    host: "omnitwag",

    # Diameter Origin-Realm（与您的网络领域匹配）
    realm: "epc.mnc057.mcc505.3gppnetwork.org",

    # Diameter 对等方（HSS、DRA、AAA 服务器）
    peers: [
      %{
        # 对等 Diameter Origin-Host
        host: "omni-hss01.epc.mnc057.mcc505.3gppnetwork.org",

        # 对等 Diameter Origin-Realm
        realm: "epc.mnc057.mcc505.3gppnetwork.org",

        # 对等 IP 地址（可以是 HSS 直接或 DRA）
        ip: "10.179.2.140",

        # 对等端口（标准为 3868）
        port: 3868,

        # 使用 TLS 进行传输安全
        tls: false,

        # 传输协议（:diameter_tcp 或 :diameter_sctp）
        transport: :diameter_tcp,

        # 发起与对等方的连接（true）或等待对等方连接（false）
        initiate_connection: true
      }
    ]
  }

领域格式遵循 3GPP TS 23.003：

epc.mnc<MNC>.mcc<MCC>.3gppnetwork.org

其中：

MNC = 移动网络代码（例如，057）
MCC = 移动国家代码（例如，505 代表澳大利亚）

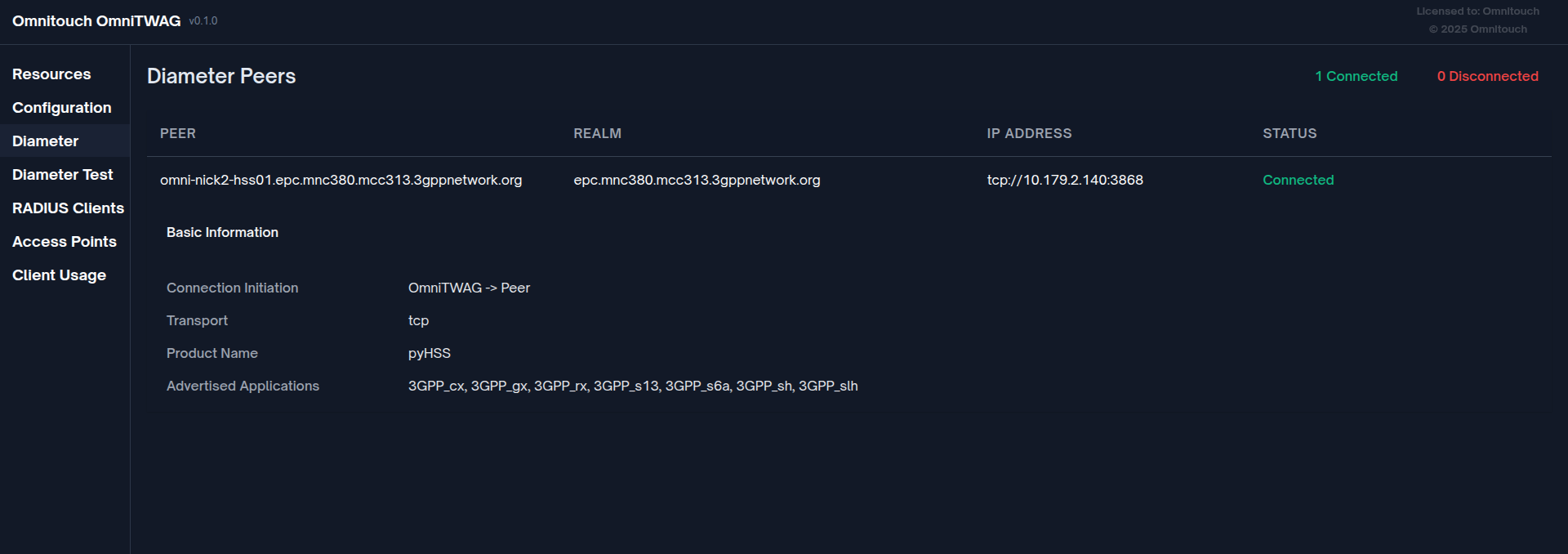

Web UI 显示 Diameter 对等方

关于 DRA 使用的注意事项：要使用 OmniDRA，请将对等 IP 配置为指向 DRA，而不是直接指向 HSS。DRA 将根据路由规则（目的域、IMSI 范围等）将消息路由到适当的 HSS。

RADIUS 配置

位于 config :omnitwag：

config :omnitwag,
  radius_config: %{
    # 允许 RADIUS 客户端的源 IP 子网列表
    # 空列表 = 允许所有（不推荐用于生产）
    allowed_source_subnets: ["10.7.15.0/24", "192.168.1.0/24"],

    # RADIUS 客户端的共享密钥
    # 所有 AP 必须使用此密钥
    secret: "YOUR_STRONG_SECRET_HERE"
  }

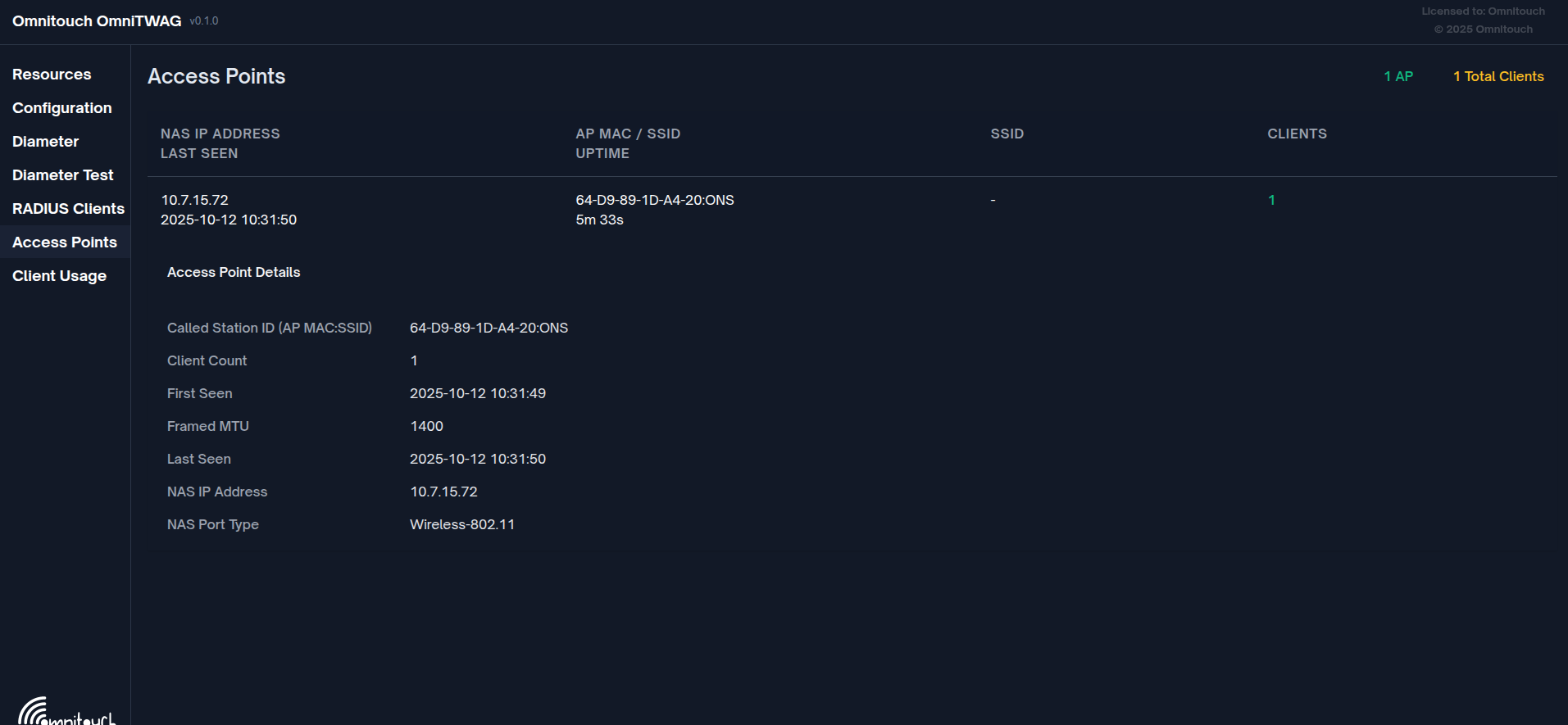

Web UI 显示连接的 WiFi AP

安全最佳实践：

使用强大的 RADIUS 共享密钥（20 个以上字符）
配置 allowed_source_subnets 以限制 AP 访问
使用防火墙规则进一步限制对端口 1812/1813 的访问

示例子网配置：

allowed_source_subnets: ["10.7.15.0/24", "192.168.1.0/24"]

如果为空，则允许所有来源（仅适合实验/测试）。

Prometheus 监控配置

位于 config :omnitwag：

config :omnitwag,
  prometheus: %{
    # Prometheus 指标端点的端口
    port: 9568
  }

访问指标：http://<twag-ip>:9568/metrics

端口摘要

端口	协议	目的
1812	UDP	RADIUS 认证
1813	UDP	RADIUS 计费
3868	TCP	Diameter（SWx 到 HSS/DRA）
443	TCP	HTTPS Web 仪表板
8444	TCP	HTTPS REST API
9568	TCP	Prometheus 指标

接入点设置

支持的接入点

OmniTWAG 可与任何支持以下功能的 WiFi AP 一起使用：

WPA2-企业（802.1X 认证）
RADIUS 客户端 功能
EAP-AKA 认证方法

测试平台：Cisco Aironet、Aruba、Ubiquiti UniFi、Ruckus、基于 hostapd 的 AP

一般 AP 配置要求

WPA2-企业（802.1X） 安全模式
RADIUS 服务器 指向 TWAG IP 地址
RADIUS 认证端口：1812
RADIUS 计费端口：1813（可选但推荐）
RADIUS 共享密钥：必须与 TWAG 配置匹配
EAP 方法：EAP-AKA（或“全部”）

Cisco AP 配置示例

CLI 配置：

! 配置 RADIUS 服务器
radius-server host 10.5.198.200 auth-port 1812 acct-port 1813 key YOUR_SHARED_SECRET

! 配置 SSID 与 802.1X
dot11 ssid OPERATOR-WIFI
   vlan 10
   authentication open eap eap_methods
   authentication network-eap eap_methods
   authentication key-management wpa version 2

! 将 SSID 与无线接口关联
interface Dot11Radio0
   encryption mode ciphers aes-ccm
   ssid OPERATOR-WIFI

Web 界面：

导航到安全 → AAA → RADIUS 服务器
添加 RADIUS 服务器：10.5.198.200:1812，共享密钥
导航到 WLAN 配置
将安全性设置为 WPA2-企业
将 EAP 方法设置为 EAP-AKA 或全部
分配 RADIUS 服务器组

hostapd 配置示例

对于基于 Linux 的 AP（OpenWrt、嵌入式系统）：

# /etc/hostapd/hostapd.conf

interface=wlan0
driver=nl80211
ssid=OPERATOR-WIFI

# WPA2-企业
wpa=2
wpa_key_mgmt=WPA-EAP
wpa_pairwise=CCMP
ieee8021x=1

# RADIUS 配置
auth_server_addr=10.5.198.200
auth_server_port=1812
auth_server_shared_secret=YOUR_SHARED_SECRET

acct_server_addr=10.5.198.200
acct_server_port=1813
acct_server_shared_secret=YOUR_SHARED_SECRET

# EAP 配置
eap_server=0

# 热点 2.0（可选 - 用于自动卸载）
interworking=1
internet=1
anqp_3gpp_cell_net=505,057
domain_name=wlan.mnc057.mcc505.3gppnetwork.org
nai_realm=0,wlan.mnc057.mcc505.3gppnetwork.org,0,21[2:1][5:7]
roaming_consortium=505057
hs20=1

网络架构最佳实践

重要：将 AP 和 TWAG 放置在受信任的网络段上。使用防火墙规则：

仅允许 AP 访问 TWAG 的 1812/1813 端口
允许 TWAG 访问 HSS 的 3868 端口
限制对 TWAG 仪表板（443 端口）的管理访问

热点 2.0 集成

热点 2.0（Passpoint）概述

热点 2.0（也称为 Passpoint 或 802.11u）是 WiFi 联盟标准，允许自动、安全的 WiFi 网络发现和连接，无需用户交互。它是无缝 WiFi 卸载的关键技术。

关键特性：

自动网络发现：设备根据标准查找兼容网络
自动认证：使用 SIM 凭证（EAP-AKA）无需用户输入
加密初始关联：OSEN（仅 OSU 服务器认证）用于安全配置
漫游协议：支持访问网络（如蜂窝漫游）
优先级：设备优先选择运营商拥有的网络

热点 2.0 AP 配置

AP 的要求：

802.11u 支持：ANQP 查询/响应能力
WPA2-企业：802.1X 认证
EAP-AKA 支持：必须支持 EAP-AKA 方法
ANQP 配置：宣传正确的运营商信息

配置示例（基于 hostapd 的 AP）：

# 热点 2.0 / Passpoint 配置
interworking=1
internet=1
asra=0
esr=0
uesa=0

# ANQP 配置
anqp_3gpp_cell_net=505,057
domain_name=omnitouchns.com,wlan.mnc057.mcc505.3gppnetwork.org

# NAI 领域配置
nai_realm=0,wlan.mnc057.mcc505.3gppnetwork.org,0,21[2:1][5:7]
# 格式：<编码>,<领域>,<eap-方法>[auth-id:auth-val]
# 21 = EAP-AKA
# 2:1 = 凭证类型：SIM
# 5:7 = 隧道 EAP 方法：无（直接 EAP-AKA）

# 漫游联盟
roaming_consortium=505057
# MCC=505（美国），MNC=057（运营商特定）

# 场所信息（可选）
venue_group=1
venue_type=8
venue_name=eng:运营商公共 WiFi

# WPA2-企业配置
wpa=2
wpa_key_mgmt=WPA-EAP
rsn_pairwise=CCMP
ieee8021x=1

# RADIUS 配置（指向 OmniTWAG）
auth_server_addr=10.5.198.200
auth_server_port=1812
auth_server_shared_secret=YOUR_SHARED_SECRET

acct_server_addr=10.5.198.200
acct_server_port=1813
acct_server_shared_secret=YOUR_SHARED_SECRET

# SSID 配置
ssid=OperatorWiFi
utf8_ssid=1

# 热点 2.0 指示
hs20=1
hs20_oper_friendly_name=eng:运营商 WiFi 网络

自动卸载行为

自动卸载的工作原理：

配有 Passpoint 配置文件的设备定期执行 WiFi 扫描
向检测到的 AP 发送 ANQP 查询
如果 ANQP 响应与配置文件匹配（MCC/MNC、漫游联盟）：
- 优先级为高（家庭网络）或中（漫游合作伙伴）
如果优先级 ≥ 阈值且信号强度 > 最小值：
- 自动 EAP-AKA 认证
如果认证成功且优先级 > 当前连��：
- 切换到 WiFi，断开蜂窝数据
监控信号质量并保持连接

优先级因素：

家庭与漫游：家庭网络（MCC/MNC 匹配）优先于漫游
信号强度：信号更强的优先
安全性：优先选择 WPA2-企业，而非开放/WPA2-PSK
策略：运营商可以配置首选网络
用户覆盖：用户可以手动禁用 WiFi 或优先选择蜂窝

监控与管理

Web 仪表板

访问实时监控仪表板：https://<twag-ip>/

功能：

RADIUS 客户端视图：活跃用户、认证状态、会话详情
接入点视图：连接的 AP、客户端数量、SSID 信息
客户端使用视图：计费数据、会话时间、数据使用
Diameter 对等方视图：HSS/DRA 连接状态

Prometheus 集成

配置 Prometheus 抓取 TWAG 指标：

# prometheus.yml
scrape_configs:
  - job_name: 'omnitwag'
    static_configs:
      - targets: ['10.5.198.200:9568']
    metrics_path: '/metrics'
    scrape_interval: 15s

可用指标：

RADIUS 服务器指标：

radius_access_request_count - 接收到的总 RADIUS 访问请求数据包
radius_access_accept_count - 发送的总访问接受数据包
radius_access_reject_count - 发送的总访问拒绝数据包
radius_access_challenge_count - 发送的总访问挑战数据包
radius_accounting_request_count{status_type} - 总计费请求数据包（按状态标记：开始、停止、临时更新、计费开启、计费关闭）
radius_active_clients_count - 当前认证的客户端（每 5 秒轮询一次）
radius_access_points_count - 注册的接入点（每 5 秒轮询一次）

EAP-AKA 认证指标：

eap_aka_identity_count - EAP-AKA 身份交换
eap_aka_challenge_count - EAP-AKA 挑战交换
eap_aka_sync_failure_count - 同步失败（SQN 重新同步事件）
eap_aka_auth_success_count - 成功认证
eap_aka_auth_reject_count - 拒绝认证

Diameter 协议指标：

diameter_message_count{application, command, direction} - 总 Diameter 消息（按应用、命令类型和方向标记）

Erlang VM 内存指标：

vm_memory_total - 分配的总内存量（字节）
vm_memory_processes - Erlang 进程使用的内存（字节）
vm_memory_processes_used - Erlang 进程使用的内存，不包括未使用的分配内存（字节）
vm_memory_system - Erlang 运行时系统使用的内存（字节）
vm_memory_atom - 原子使用的内存（字节）
vm_memory_atom_used - 原子使用的内存，不包括未使用的分配内存（字节）
vm_memory_binary - 二��制使用的内存（字节）
vm_memory_code - 加载代码使用的内存（字节）
vm_memory_ets - ETS 表使用的内存（字节）

Erlang VM 系统指标：

vm_system_info_process_count - 当前 Erlang 进程数量
vm_system_info_port_count - 当前端口数量
vm_system_info_atom_count - 当前原子数量
vm_system_info_schedulers - 调度线程数量
vm_system_info_schedulers_online - 当前在线的调度器数量

Erlang VM 调度器指标：

vm_statistics_run_queue - 所有运行队列的总长度
vm_total_run_queue_lengths_total - 所有运行队列的总长度（总调度器）
vm_total_run_queue_lengths_cpu - CPU 调度器运行队列的总长度
vm_total_run_queue_lengths_io - IO 调度器运行队列的总长度

指标收集：

RADIUS 和 EAP-AKA 指标在事件发生时实时发出
活跃客户端和接入点数量每 5 秒轮询一次
VM 指标每 5 秒从 Erlang 运行时轮询一次
所有指标以 Prometheus 格式暴露在 http://<twag-ip>:9568/metrics

日志记录

TWAG 使用 Elixir 的 Logger 进行结构化日志记录。

查看日志（systemd）：

# 实时日志尾部
journalctl -u twag -f

# 最近 100 行
journalctl -u twag -n 100

# 自上次启动以来的日志
journalctl -u twag -b

# 特定时间范围的日志
journalctl -u twag --since "2025-10-12 10:00:00" --until "2025-10-12 11:00:00"

关键日志消息：

RADIUS 服务器监听端口 1812 - 服务器已启动
来自 {IP}: 访问请求已接收 - 来自 AP 的 RADIUS 请求
第 1 阶段：身份响应 - 初始 EAP 身份
第 2 阶段：AKA 挑战 - 发送给设备的挑战
认证接受 - 认证成功
认证拒绝 - 认证失败
注册的 AP: {IP} - 检测到新 AP

故障排除

认证失败

症状：客户端无法连接到 WiFi

诊断步骤：

检查 TWAG 日志：journalctl -u twag -f
验证 AP 和 TWAG 之间的 RADIUS 共享密钥是否匹配
确认 RADIUS 数据包是否到达 TWAG：tcpdump -i eth0 port 1812
检查 HSS/配置中的用户配置

常见原因：

RADIUS 共享密钥不正确
防火墙阻止 UDP 1812/1813
RES/XRES 不匹配（错误的 SIM Ki 或 HSS 配置）
序列号（SQN）不同步（应通过重新同步自动恢复）
AP 和 TWAG 之间的网络连接问题

Diameter 连接问题

症状：Diameter 对等方未连接到 HSS/DRA

诊断步骤：

验证网络连接：telnet <hss-ip> 3868
检查 Diameter 配置（Origin-Host、Origin-Realm、对等 IP）
查看 HSS/DRA 日志以获取连接尝试
验证防火墙允许 TCP 3868

常见原因：

配置中的对等 IP/端口不正确
防火墙阻止 TCP 3868
Origin-Host/Realm 不匹配
HSS/DRA 不接受来自 TWAG 的连接

性能问题

症状：认证缓慢（>5 秒）

诊断步骤：

检查 HSS 响应时间
测量网络延迟：ping <hss-ip>，mtr <hss-ip>
监控 TWAG 资源使用情况：top，htop
查看 Diameter 请求超时设置

常见原因：

HSS 查询超时或响应缓慢
网络延迟高
TWAG 资源耗尽（CPU/内存）
同时认证的用户过多

调试工具

数据包捕获

# 捕获 RADIUS 流量
tcpdump -i eth0 -n port 1812 or port 1813 -w radius.pcap

# 捕获 Diameter 流量
tcpdump -i eth0 -n port 3868 -w diameter.pcap

# 从特定 AP 捕获
tcpdump -i eth0 -n host 10.7.15.72 and port 1812 -w radius-ap1.pcap

使用 Wireshark 分析（支持 RADIUS 和 Diameter 解码器）。

交互式控制台

附加到正在运行的 TWAG 进行实时调试：

# 远程 shell 到正在运行的 TWAG
iex --sname debug --remsh twag@hostname --cookie <cookie>

在 IEx 控制台中：

# 列出所��已认证的客户端
CryptoState.keys()

# 获取特定客户端状态
CryptoState.get("0505338057900001867@wlan.mnc057.mcc505.3gppnetwork.org")

# 列出所有 AP
APState.list()

# 列出计费会话
ClientUsage.list()

常见错误消息

错误消息	含义	解决方案
`消息验证失败`	共享密钥不匹配	验证 AP 和 TWAG 上的 RADIUS 密钥是否匹配
`RES 验证失败：预期 <XRES>，得到 <RES>`	认证响应不正确	检查 SIM Ki，验证 HSS 配置
`Diameter 对等方连接超时`	无法到达 HSS	检查网络、防火墙、HSS 配置
`解码 EAP 消息失败`	EAP 数据包格式错误	检查 AP 固件，可能需要更新 AP
`未知 EAP-AKA 子类型`	不支持的 EAP-AKA 消息	设备使用非标准 EAP-AKA 变体
`需要序列号同步`	SQN 不同步	正常，设备将自动重新同步

标准合规性

OmniTWAG 实现以下 3GPP 和 IETF 规范：

3GPP TS 23.402：非 3GPP 接入的架构增强
3GPP TS 24.302：通过非 3GPP 接入网络访问 EPC
3GPP TS 29.273：基于 Diameter 的 SWx/SWm 接口
3GPP TS 33.402：非 3GPP 接入的安全性
3GPP TS 35.206：Milenage 算法规范
RFC 2865：RADIUS 认证
RFC 2866：RADIUS 计费
RFC 3579：RADIUS 对 EAP 的支持
RFC 4187：EAP-AKA 认证协议
RFC 5448：EAP-AKA'（增强版本）

总结

OmniTWAG，由 Omnitouch 创建，提供完整的、符合标准的 3GPP WiFi 卸载解决方案：

灵活部署：支持本地断开或家庭路由流量
基于标准：实现 3GPP SWx、EAP-AKA、RADIUS 协议
安全认证：基于 SIM 的相互认证与自动重新同步
强加密：MSK 派生的密钥提供 WPA2 加密
支持热点 2.0：实现完全自动、零接触卸载
运营商控制：保持身份、策略，并可选计费
灵活连接：直接 HSS 连接或通过 OmniDRA 进行路由/负载均衡

目录​

介绍​

主要好处​

什么是 WiFi 卸载？​

TWAG 如何实现卸载​

部署架构​

网络拓扑​

部署场景​

场景 1：本地断开（推荐用于性能）​

场景 2：家庭网络路由（GTP 隧道）​

SWx 连接选项​

选项 1：直接连接到 HSS​

选项 2：通过 DRA（Diameter 路由代理）​

计费流程​

计费模式​

1. 禁用计费​

2. 仅授权​

3. 完全 Gy 在线计费（完整实现）​

认证流程​

完整的 EAP-AKA 认证序列​

认证流程中的关键点​

身份格式​

主会话密钥（MSK）​

重新同步恢复​

配置指南​

Diameter 配置​

RADIUS 配置​

Prometheus 监控配置​

端口摘要​

接入点设置​

支持的接入点​

一般 AP 配置要求​

Cisco AP 配置示例​

hostapd 配置示例​

网络架构最佳实践​

热点 2.0 集成​

热点 2.0（Passpoint）概述​

热点 2.0 AP 配置​

自动卸载行为​

监控与管理​

Web 仪表板​

Prometheus 集成​

日志记录​

故障排除​

认证失败​

Diameter 连接问题​

性能问题​

调试工具​

数据包捕获​

交互式控制台​

常见错误消息​

标准合规性​

总结​

目录

介绍

主要好处

什么是 WiFi 卸载？

TWAG 如何实现卸载

部署架构

网络拓扑

部署场景

场景 1：本地断开（推荐用于性能）

场景 2：家庭网络路由（GTP 隧道）

SWx 连接选项

选项 1：直接连接到 HSS

选项 2：通过 DRA（Diameter 路由代理）

计费流程

计费模式

1. 禁用计费

2. 仅授权

3. 完全 Gy 在线计费（完整实现）

认证流程

完整的 EAP-AKA 认证序列

认证流程中的关键点

身份格式

主会话密钥（MSK）

重新同步恢复

配置指南

Diameter 配置

RADIUS 配置

Prometheus 监控配置

端口摘要

接入点设置

支持的接入点

一般 AP 配置要求

Cisco AP 配置示例

hostapd 配置示例

网络架构最佳实践

热点 2.0 集成

热点 2.0（Passpoint）概述

热点 2.0 AP 配置

自动卸载行为

监控与管理

Web 仪表板

Prometheus 集成

日志记录

故障排除

认证失败

Diameter 连接问题

性能问题

调试工具

数据包捕获

交互式控制台

常见错误消息

标准合规性

总结
