GMLC & Le 接口操作指南

OmniLCS 包含一个网关移动位置中心（GMLC）功能，向外部 LCS 客户端暴露 Le 接口。这允许公共安全应答点（PSAP）、车队管理系统、合法拦截平台和其他外部方通过 3GPP TS 29.172 中定义的基于 Diameter 的 Le 参考点请求订阅者位置。

GMLC 支持即时和延迟位置请求。延迟请求包括 周期性位置（定期报告位置）和 触发位置（当订阅者进入、离开或停留在某个地理区域时报告位置）。

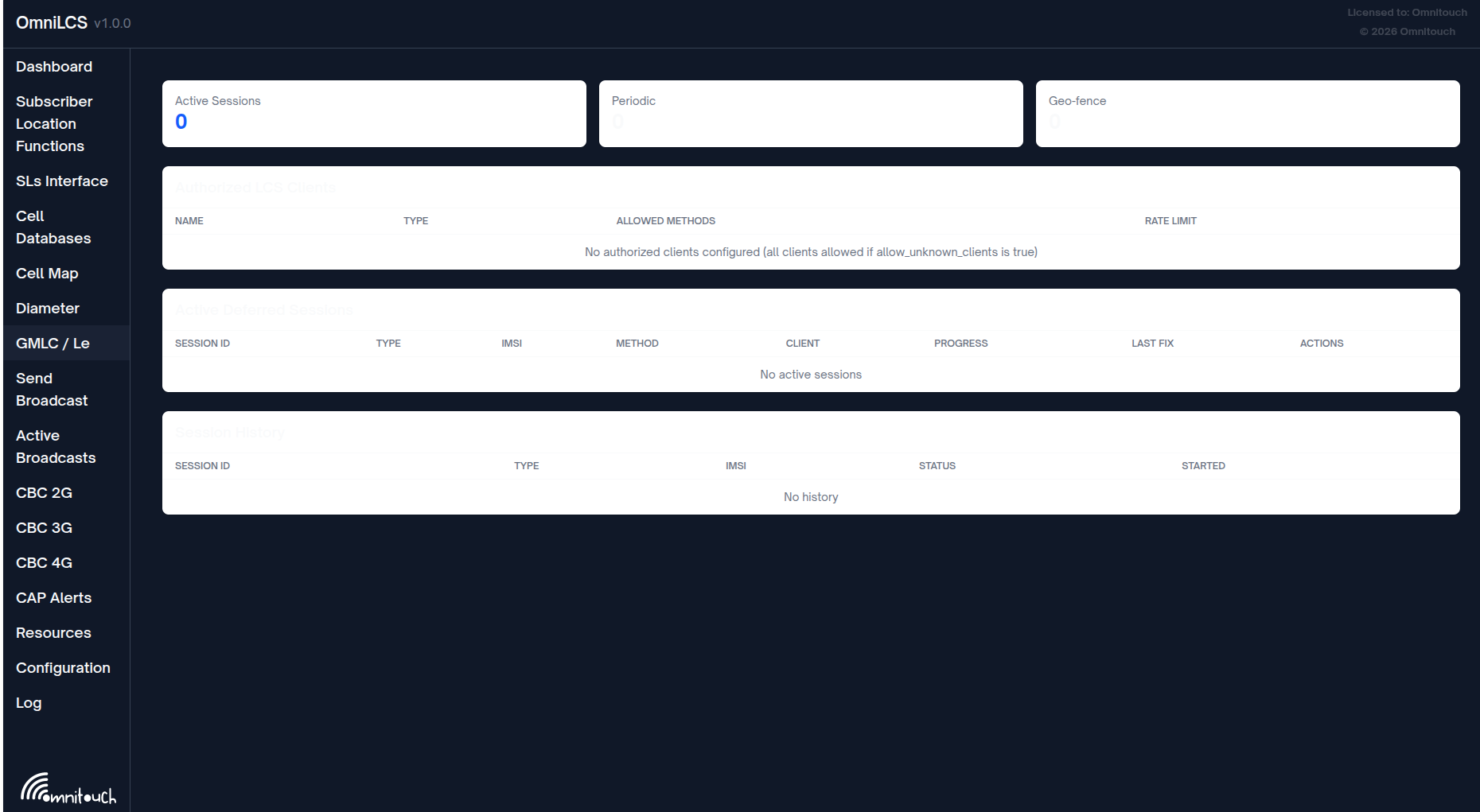

GMLC / Le 接口

架构

请求流程

即时位置请求

外部 LCS 客户端通过 Diameter 发送提供位置请求（PLR）。OmniLCS 授权客户端，运行定位引擎，并在提供位置应答（PLA）中返回结果。

周期性位置请求

当 PLR 包含设置了周期位的 Deferred-Location-Type 和分组 AVP 的 Periodic-LDR-Information 时，OmniLCS 创建一个周期会话，在指定的时间间隔内运行位置修正，并通过位置报告请求（LRR）交付每个结果。

触发（地理围栏）位置请求

当 PLR 包含区域事件信息时，OmniLCS 创建一个触发会话，轮询 UE 位置，并在满足触发条件时触发。

配置

GMLC 配置

config :omnilcs, :gmlc,
  # 启用/禁用 GMLC Le 接口
  enabled: true,

  # 允许来自未授权列表中的客户端的请求
  allow_unknown_clients: false,

  # 授权的外部 LCS 客户端
  authorized_clients: [
    %{
      name: "psap-01",
      type: :emergency_services,
      allowed_methods: [:cell, :ecid, :gnss, :otdoa],
      rate_limit: 100,
      description: "主要 PSAP"
    },
    %{
      name: "fleet-mgmt",
      type: :value_added_services,
      allowed_methods: [:cell, :ecid],
      rate_limit: 50,
      description: "车队管理系统"
    }
  ],

  # 允许延迟（周期性/触发）位置请求
  allow_deferred: true,

  # 最大并发周期性会话
  max_periodic_sessions: 100,

  # 最大并发触发（地理围栏）会话
  max_triggered_sessions: 50,

  # 默认周期性会话的间隔（毫秒）
  default_periodic_poll_interval_ms: 60_000,

  # 默认触发会话的轮询间隔（毫秒）
  default_triggered_poll_interval_ms: 30_000,

  # 将所有位置修正记录到 InfluxDB
  influx_logging: true

GMLC 参数

参数	类型	必需	默认	描述
`enabled`	布尔值	否	`false`	启用 GMLC Le 接口处理程序。当禁用时，所有 PLR 被视为标准 SLg 请求。
`allow_unknown_clients`	布尔值	否	`false`	接受未列在 `authorized_clients` 中的客户端的请求。在集成测试期间设置为 `true` 以允许模式。
`authorized_clients`	列表	否	`[]`	授权的外部 LCS 客户端配置列表。请参见下面的客户端参数。
`allow_deferred`	布尔值	否	`true`	接受延迟（周期性和触发）位置请求。当 `false` 时，仅处理即时请求。
`max_periodic_sessions`	整数	否	`100`	最大并发周期性位置会话数。当超过时返回 Diameter 3004（TOO_BUSY）。
`max_triggered_sessions`	整数	否	`50`	最大并发触发位置会话数。
`default_periodic_poll_interval_ms`	整数	否	`60000`	当 PLR 中未指定时，周期性位置修正之间的默认间隔。
`default_triggered_poll_interval_ms`	整数	否	`30000`	当在 Area-Event-Info AVP 中未指定时，触发会话的默认轮询间隔。
`influx_logging`	布尔值	否	`true`	将 GMLC 会话中的所有位置修正写入 InfluxDB。

客户端参数

每个 authorized_clients 中的条目：

参数	类型	必需	默认	描述
`name`	字符串	是	--	客户端身份。与 PLR 中的 LCS-EPS-Client-Name 或 LCS-Requestor-ID-String AVP 匹配。
`type`	原子	否	`:any`	预期的 LCS-Client-Type: `:emergency_services`, `:value_added_services`, `:plmn_operator_services`, `:lawful_intercept_services`, 或 `:any`。
`allowed_methods`	列表	否	`[:cell, :ecid, :gnss, :otdoa]`	此客户端可以请求的位置方法。
`rate_limit`	整数	否	`0`	每分钟的最大请求数。`0` 表示无限制。
`description`	字符串	否	`""`	控制面板的可读描述。

LCS 客户端类型

根据 3GPP TS 29.172 第 7.4.4 节：

值	类型	描述
0	紧急服务	PSAP，E-CSCF 紧急呼叫路由
1	增值服务	车队管理、资产跟踪、基于位置的服务
2	PLMN 运营商服务	运营商内部服务（O&M，网络优化）
3	合法拦截服务	执法位置请求

延迟位置类型

周期性位置

周期性位置会话在固定的时间间隔内执行可配置数量的位置修正。每个修正是：

由 E-SMLC 引擎使用请求的位置方法执行
作为带有会话元数据的 location_fix 测量写入 InfluxDB
通过标准位置记录器（CSV + ETS）记录
通过 Diameter LRR 交付给发起的 LCS 客户端

当报告计数耗尽时，会话终止。

使用的 Diameter AVP：

AVP	代码	描述
`Deferred-Location-Type`	1480	设置第 4 位表示周期性 LDR
`Periodic-LDR-Information`	2025	包含报告参数的分组 AVP
`Reporting-Amount`	2026	要执行的位置修正数量
`Reporting-Interval`	2027	修正之间的间隔（秒）

触发（地理围栏）位置

触发位置会话轮询 UE 位置，并将其与一个或多个地理区域进行评估��当满足触发条件时，报告位置。

事件类型：

事件	Deferred-Location-Type 位	触发条件
进入	位 1	UE 从区域外过渡到区域内
离开	位 2	UE 从区域内过渡到区域外
在内	位 3	UE 在每次轮询时都在区域内

支持的区域定义：

圆形 -- 中心点（纬度，经度）和半径（米）
多边形 -- 定义封闭多边形的顶点列表

地理围栏评估器重用 CAP 警报多边形解析器中的射线投射算法进行多边形包含检查，并使用哈弗辛距离进行圆形区域检查。

InfluxDB 位置记录

所有 GMLC 会话修正都使用 location_fix 测量写入 InfluxDB：

标签：

标签	描述
`imsi`	订阅者 IMSI
`method`	使用的位置方法（cell, ecid, gnss, otdoa）
`source`	引擎结果中的位置来源
`session_type`	`periodic`, `triggered`, 或 `immediate`
`client_name`	请求的 LCS 客户端的名称

字段：

字段	类型	描述
`latitude`	浮点数	WGS84 纬度（度）
`longitude`	浮点数	WGS84 经度（度）
`altitude`	浮点数	海拔（米，若可用）
`uncertainty`	浮点数	位置不确定��（米）
`confidence`	整数	置信水平（0-100）
`duration_ms`	整数	执行修正所需的时间

示例 InfluxQL 查询：

-- 订阅者的最新修正
SELECT * FROM location_fix WHERE imsi = '001010000000001' ORDER BY time DESC LIMIT 10

-- 最近一小时的周期性会话跟踪
SELECT latitude, longitude FROM location_fix
WHERE session_type = 'periodic' AND imsi = '001010000000001' AND time > now() - 1h

-- 按方法的修正成功率
SELECT COUNT(*) FROM location_fix WHERE time > now() - 24h GROUP BY method

-- 地理围栏触发事件
SELECT * FROM location_fix WHERE session_type = 'triggered' AND time > now() - 24h

REST API

延迟位置 API 可在 https://<host>:8443/api/deferred_location 访问。

列出活动会话

GET /api/deferred_location

响应：

{
  "status": "ok",
  "count": 2,
  "data": [
    {
      "session_id": "a1b2c3d4-...",
      "type": "periodic",
      "imsi": "001010000000001",
      "method": "cell",
      "client_name": "rest-api",
      "status": "active",
      "interval_ms": 60000,
      "remaining_reports": 7,
      "total_reports": 10,
      "started_at": "2026-04-09T10:00:00Z",
      "last_fix_at": "2026-04-09T10:03:00Z"
    }
  ]
}

创建周期性会话

POST /api/deferred_location
Content-Type: application/json

{
  "type": "periodic",
  "imsi": "001010000000001",
  "method": "cell",
  "interval_seconds": 60,
  "count": 10
}

创建触发会话

POST /api/deferred_location
Content-Type: application/json

{
  "type": "triggered",
  "imsi": "001010000000001",
  "method": "cell",
  "event_type": "entering",
  "poll_interval_seconds": 30,
  "max_reports": 0,
  "areas": [
    {
      "type": "circle",
      "center": {"lat": -33.8688, "lon": 151.2093},
      "radius_meters": 500
    }
  ]
}

取消会话

DELETE /api/deferred_location/:session_id

指标

Le 接口请求

指标: omnilcs_gmlc_le_request_total 类型: 计数器描述: 来自外部 LCS 客户端的总 Le 接口请求标签:

client_type -- LCS 客户端类型（emergency_services, value_added_services 等）
result -- 请求结果：received, success, error, unauthorized

指标: omnilcs_gmlc_le_request_duration 类型: 直方图描述: Le 请求处理时间（毫秒）标签:

client_type -- LCS 客户端类型

位置报告请求

指标: omnilcs_gmlc_lrr_total 类型: 计数器描述: 发送给外部客户端的总位置报告请求标签:

session_type -- periodic 或 triggered
result -- sent 或 error

会话跟踪

指标: omnilcs_gmlc_session_periodic_active 类型: 测量描述: 活动周期性位置会话的数量

指标: omnilcs_gmlc_session_triggered_active 类型: 测量描述: 活动触发/地理围栏位置会话的数量

指标: omnilcs_gmlc_session_total 类型: 计数器描述: 创建的总延迟会话标签:

type -- periodic 或 triggered

地理围栏事件

指标: omnilcs_gmlc_geofence_trigger_total 类型: 计数器描述: 触发的总地理围栏事件标签:

event_type -- entering, leaving 或 being_inside

InfluxDB 写入

指标: omnilcs_gmlc_influx_write_total 类型: 计数器描述: 来自 GMLC 会话的总 InfluxDB 位置修正写入标签:

result -- success 或 error

示例 Prometheus 查询：

# Le 请求速率
rate(omnilcs_gmlc_le_request_total[5m])

# 按类型的延迟会话创建速率
rate(omnilcs_gmlc_session_total[5m])

# 地理围栏触发速率
rate(omnilcs_gmlc_geofence_trigger_total[5m])

# LRR 交付错误比例
sum(rate(omnilcs_gmlc_lrr_total{result="error"}[5m]))
  / sum(rate(omnilcs_gmlc_lrr_total[5m]))

故障排除

Le 请求返回 5012 (UNABLE_TO_COMPLY)

症状: 外部 LCS 客户端对所有 PLR 接收到结果代码 5012。

可能原因:

配置中未启用 GMLC (enabled: false)
客户端不在 authorized_clients 中且 allow_unknown_clients 为 false
E-SMLC 引擎无法连接到任何 MME（检查 SL 连接状态）

解决方案:

验证 config :omnilcs, :gmlc, enabled: true 是否已设置
检查客户端名称是否与 PLR 中的 LCS-EPS-Client-Name AVP 匹配
验证 SL 连接是否在仪表板或 SL 页面上建立

周期会话未启动

症状: 带有周期性延迟类型的 PLR 返回 3004 (TOO_BUSY)。

可能原因:

达到 max_periodic_sessions 限制
会话监督员未运行

解决方案:

检查 GMLC 控制面板页面上的活动会话计数
如有需要，增加 max_periodic_sessions
验证 OmniLcs.Gmlc.SessionSupervisor 是否在应用页面中运行

位置修正未出现在 InfluxDB 中

症状: 周期/触发会话正在运行，但 InfluxDB 中没有数据。

可能原因:

influx_logging 设置为 false
InfluxDB 连接中断
数据库不存在

解决方案:

验证 GMLC 配置中的 influx_logging: true
检查 InfluxDB 连接（��元同步状态是一个良好的代理）
直接查询 InfluxDB: SHOW MEASUREMENTS 应包括 location_fix

地理围栏未触发

症状: 触发会话处于活动状态但从未触发。

可能原因:

区域定义对于定位方法的精度过小
错误的事件类型（例如，当订阅者已经在外部时使用 :leaving）
定位方法返回 nil 坐标

解决方案:

检查定位方法的精度 -- 小区 ID 具有公里级的不确定性，可能对于小地理围栏过于粗糙
对于较小区域，使用更精确的方法（:ecid 或 :gnss）
验证区域坐标是否正确（纬度/经度顺序）
