OmniSS7 - دليل المستخدم

OmniSS7 من Omnitouch Network Services هو مجموعة إشارات SS7 شاملة وعامة الغرض توفر وظائف مرنة لعناصر الشبكة.

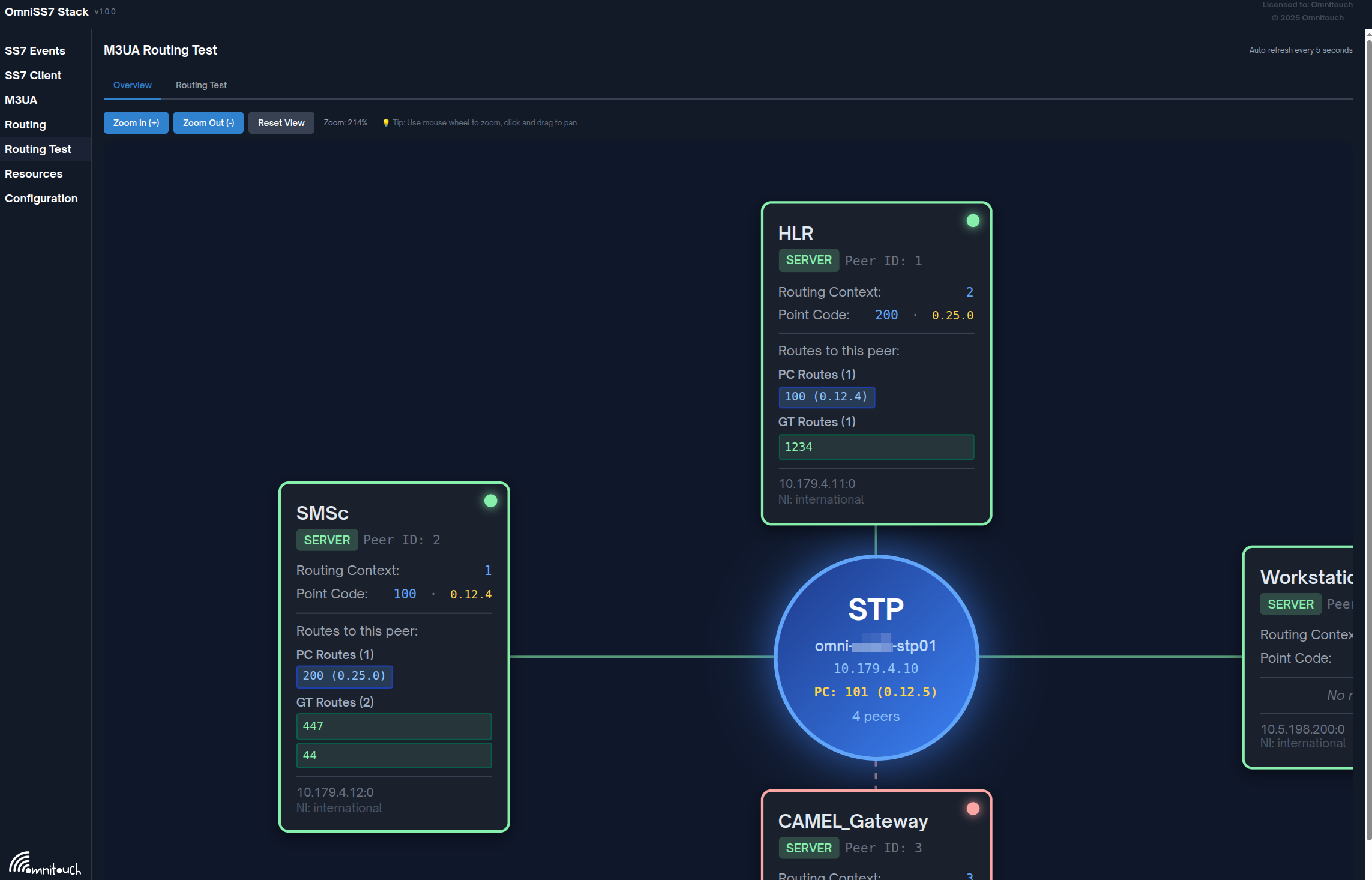

نظرة عامة على التوجيه

نظرة عامة على الوثائق

تم تنظيم هذه الوثائق حسب دور عنصر الشبكة. اختر الدليل الذي يتناسب مع نشراتك:

📚 أدلة التكوين

دليل STP - تكوين نقطة نقل الإشارة
- توجيه حركة مرور SS7 بين أقران الشبكة
- توجيه رمز النقطة والعنوان العالمي
- موازنة الحمل وإخفاء الطوبولوجيا
- استخدم هذا إذا كنت تقوم بتوجيه حركة مرور SS7 بين الشبكات
دليل عميل MAP - تكوين عميل MAP
- الاتصال كعميل M3UA لإرسال طلبات MAP
- استعلامات HLR، المصادقة، معلومات التوجيه
- دعم بروتوكول MAP العام
- استخدم هذا إذا كنت ترسل طلبات MAP إلى عناصر الشبكة
دليل مركز SMS - تكوين مركز SMS (SMSc)
- توجيه وتسليم رسائل SMS
- إدارة قائمة انتظار الرسائل المدعومة بقاعدة بيانات
- التقارير التلقائية للتسليم
- استخدم هذا إذا كنت تدير مركز SMS
دليل HLR - تكوين سجل الموقع المنزلي
- إدارة قاعدة بيانات المشتركين
- توليد متجهات المصادقة
- تحديثات الموقع ومعلومات التوجيه
- استخدم هذا إذا كنت تدير HLR/HSS
دليل بوابة CAMEL - تكوين بوابة CAMEL
- خدمات الشبكة الذكية (CAP/CAMEL)
- التحكم في المكالمات في الوقت الحقيقي والفوترة
- تكامل OCS للفوترة
- منشئ الطلبات التفاعلي ومراقبة الجلسات
- استخدم هذا إذا كنت تقدم خدمات IN أو فوترة في الوقت الحقيقي

🔧 الميزات الشائعة

دليل الميزات الشائعة - المكونات المشتركة
- نظرة عامة على واجهة الويب والتكوين
- وثائق API
- المراقبة والقياسات (Prometheus)
- أفضل الممارسات واستكشاف الأخطاء وإصلاحها

📖 الوثائق المرجعية

الملحق - المرجع الفني
- مواصفات بروتوكول SS7
- رموز عمليات MAP
- تدفقات معاملات TCAP
- ترميزات الأحرف والصيغ

بدء سريع

1. نظرة عامة على النظام

يمكن أن يعمل OmniSS7 في أوضاع مختلفة حسب متطلبات شبكتك:

3. التكوين

يمكن أن يعمل OmniSS7 في 5 أوضاع تشغيل مختلفة. يحتوي ملف التكوين config/runtime.exs على أمثلة كاملة جاهزة للاستخدام.

لتبديل الأوضاع:

افتح config/runtime.exs
قم بإلغاء تعليق قسم التكوين المطلوب (STP، HLR، SMSc، أو CAMEL GW)
قم بتعليق الأقسام الأخرى
تحديث عناوين IP وURLs الخاصة بـ API حسب الحاجة
أعد تشغيل التطبيق

→ راجع الأدلة الخاصة بالأوضاع أدناه للحصول على تعليمات التكوين الكاملة

أمثلة على التكوينات في runtime.exs:

وضع STP:

config :omniss7,
  map_client_enabled: true,
  hlr_mode_enabled: false,
  smsc_mode_enabled: false,
  camelgw_mode_enabled: false,
  map_client_m3ua: %{...}

وضع HLR:

config :omniss7,
  map_client_enabled: false,
  hlr_mode_enabled: true,
  smsc_mode_enabled: false,
  camelgw_mode_enabled: false,
  hlr_api_base_url: "...",
  map_client_m3ua: %{...}

وضع SMSc:

config :omniss7,
  map_client_enabled: true,
  hlr_mode_enabled: false,
  smsc_mode_enabled: true,
  camelgw_mode_enabled: false,
  smsc_api_base_url: "...",
  auto_flush_enabled: true,
  map_client_m3ua: %{...}

وضع بوابة CAMEL:

config :omniss7,
  cap_client_enabled: true,
  camelgw_mode_enabled: true,
  ocs_enabled: true,
  ocs_url: "http://your-ocs-server/api/charging",
  cap_version: :v2,  # CAP version: :v1, :v2, :v3, or :v4
  cap_client_m3ua: %{...}

4. الوصول إلى واجهة الويب

انتقل إلى http://localhost (أو اسم المضيف الذي قمت بتكوينه)

هيكل النظام

مصفوفة الميزات

الميزة	وضع STP	عميل MAP	وضع SMSc	وضع HLR	بوابة CAMEL
توجيه رمز النقطة	✅	❌	❌	❌	❌
توجيه العنوان العالمي	✅	❌	❌	❌	❌
إعادة كتابة SSN	✅	❌	❌	❌	❌
دعم متعدد الأقران	✅	✅	✅	✅	✅
طلبات MAP (إرسال)	❌	✅	✅	✅	❌
استجابات MAP (استلام)	❌	✅	✅	✅	❌
إدارة قائمة انتظار SMS	❌	❌	✅	❌	❌
تلقائي تفريغ SMS	❌	❌	✅	❌	❌
قاعدة بيانات المشتركين	❌	❌	❌	✅	❌
متجهات المصادقة	❌	❌	❌	✅	❌
تحديثات الموقع	❌	❌	❌	✅	❌
دعم CAP/CAMEL	❌	❌	❌	❌	✅
الفوترة في الوقت الحقيقي	❌	❌	❌	❌	✅
التحكم في المكالمات (خدمات IN)	❌	❌	❌	❌	✅
واجهة الويب	✅	✅	✅	✅	✅
REST API	✅	✅	✅	✅	✅
قياسات Prometheus	✅	✅	✅	✅	✅

العمليات الشائعة

الوصول إلى واجهة الويب

URL: http://localhost (أو اسم المضيف الذي تم تكوينه)
واجهة برمجة التطبيقات Swagger: http://localhost/swagger
القياسات: http://localhost/metrics

المراقبة

# تحقق من حالة نظير M3UA
curl http://localhost/api/m3ua-status

# عرض قياسات Prometheus
curl http://localhost/metrics

# تحقق من صحة التطبيق
curl http://localhost/api/health

السجلات

# تكوين مستوى السجل في config/runtime.exs
config :logger,
  level: :debug  # الخيارات: :debug, :info, :warning, :error

القدرات الرئيسية

دعم كامل لبروتوكول MAP - عمليات MAP المرحلة 2/3
دعم بروتوكول CAP/CAMEL - CAP v1/v2/v3/v4 لخدمات الشبكة الذكية
إشارات M3UA/SCTP - نقل SS7 المعتمد على IP
الفوترة في الوقت الحقيقي - تكامل OCS للفوترة المدفوعة مسبقًا/المتأخرة
قائمة انتظار الرسائل في الوقت الحقيقي - تسليم SMS المدعوم بقاعدة بيانات
منشئ الطلبات التفاعلي - واجهة ويب لاختبار CAMEL/CAP
مراقبة الجلسات - تتبع جلسات المكالمات CAMEL في الوقت الحقيقي
وثائق API التفاعلية - واجهة Swagger لاختبار
قياسات Prometheus - رؤية كاملة
تكوين متعدد الأدوار - STP، ع��يل MAP، SMSc، HLR، بوابة CAMEL

نظرة عامة على كومة البروتوكولات

أمثلة حالات الاستخدام

بوابة الشبكة (STP)

توجيه حركة مرور SS7 بين شبكات الهاتف المحمول المختلفة

ربط الشبكات المشغلة
بوابة SS7 الدولية
موازنة الحمل عبر HLRs
ترجمة العنوان العالمي
NAT لـ SCCP (إعادة استخدام العنوان العالمي الذكي)
→ دليل STP

مركز SMS (SMSc)

تسليم رسائل SMS إلى المشتركين المحمولين

تسليم MT-SMS
نشأة MO-SMS
توجيه SMS المنزلي
إخفاء IMSI
جدار حماية SMS
إدارة قائمة انتظار الرسائل
تقارير التسليم
متكامل مع OmniMessage للتعامل مع جميع MAP SMS
→ دليل مركز SMS

عميل MAP

التفاعل مع أي عناصر الشبكة عبر MAP باستخدام واجهة برمجة التطبيقات RESTful بسيطة

PRN / SRI / ATI / إلخ
بناء تطبيقات SS7/MAP الخاصة بك باستخدام واجهات برمجة التطبيقات RESTful
بوابات USSD
طلبات متجهات المصادقة
استعلامات IMSI/MSISDN
استعلامات معلومات التوجيه
→ دليل عميل MAP

قاعدة بيانات المشتركين (HLR)

إدارة بيانات المشتركين والمصادقة

تحديثات الموقع
توليد المصادقة
توفير معلومات التوجيه
يتكامل بالكامل مع OmniHSS
→ دليل HLR

منصة الشبكة الذكية (بوابة CAMEL)

التحكم في المكالمات والفوترة في الوقت الحقيقي لمشغلي الاتصالات

فوترة المكالمات المدفوعة مسبقًا/المتأخرة
التحكم في المكالمات (الاتصال، الإفراج، التوجيه)
إدارة الجلسات وتوليد CDR
منشئ الطلبات التفاعلي للاختبار
→ دليل بوابة CAMEL

الدعم والموارد

الوثائق

أدلة تكوين النواة:

دليل تكوين STP - توجيه نقطة نقل الإشارة
دليل تكوين عميل MAP - عميل بروتوكول MAP
دليل تكوين مركز SMS - توجيه وتسليم SMS
دليل تكوين HLR - قاعدة بيانات المشتركين
دليل تكوين بوابة CAMEL - الشبكة الذكية والفوترة

التكامل والمرجع:

دليل منشئ طلبات CAMEL - أداة اخت��ار تفاعلية
دليل الميزات الشائعة - المكونات المشتركة وواجهة الويب
المرجع الفني - مواصفات البروتوكول

معلومات الاتصال

المنتج: OmniSS7
الشركة المصنعة: Omnitouch Network Services
إصدار الوثائق: 2.0
آخر تحديث: 2025

للحصول على الدعم الفني، أو المساعدة في التنفيذ، أو استفسارات المبيعات، يرجى الاتصال بـ Omnitouch Network Services.

تغطي هذه الوثائق تشغيل OmniSS7 في وقت التشغيل ووظائف المستخدم النهائي. للحصول على التثبيت، أو التطوير، أو التكوين المتقدم، يرجى الرجوع إلى الوثائق الفنية.
