OmniEPDG لوحة التحكم

تتضمن OmniEPDG لوحة تحكم قائمة على الويب لمراقبة الجلسات، ونظراء Diameter، وسجلات النظام في الوقت الحقيقي. توفر لوحة التحكم عرضًا يتم تحديثه مباشرة دون الحاجة إلى تحديث الصفحة.

جدول المحتويات

• الوصول إلى لوحة التحكم
• لوحة المعلومات
• عرض الجلسات
• عرض نظراء Diameter
• عرض السجلات
• عرض الوثائق
• عرض الموارد
• عرض التكوين

الوصول إلى لوحة التحكم

تُقدم لوحة التحكم على منفذ HTTP المكون (الافتراضي 4000):

http://<host>:4000/dashboard

التنقل

توفر لوحة التحكم شريط جانبي يحتوي على روابط لجميع العروض:

المسار	العرض	الوصف
/dashboard	لوحة المعلومات	نظرة عامة على النظام وروابط سريعة
/sessions	الجلسات	قائمة بجلسات UE النشطة
/diameter	نظراء Diameter	حالة اتصال نظراء Diameter
/logs	السجلات	بث السجلات في الوقت الحقيقي
/docs	الوثائق	متصفح الوثائق المدمج
/resources	الموارد	معلومات عن BEAM VM والتطبيقات
/configuration	التكوين	عارض تكوين النظام

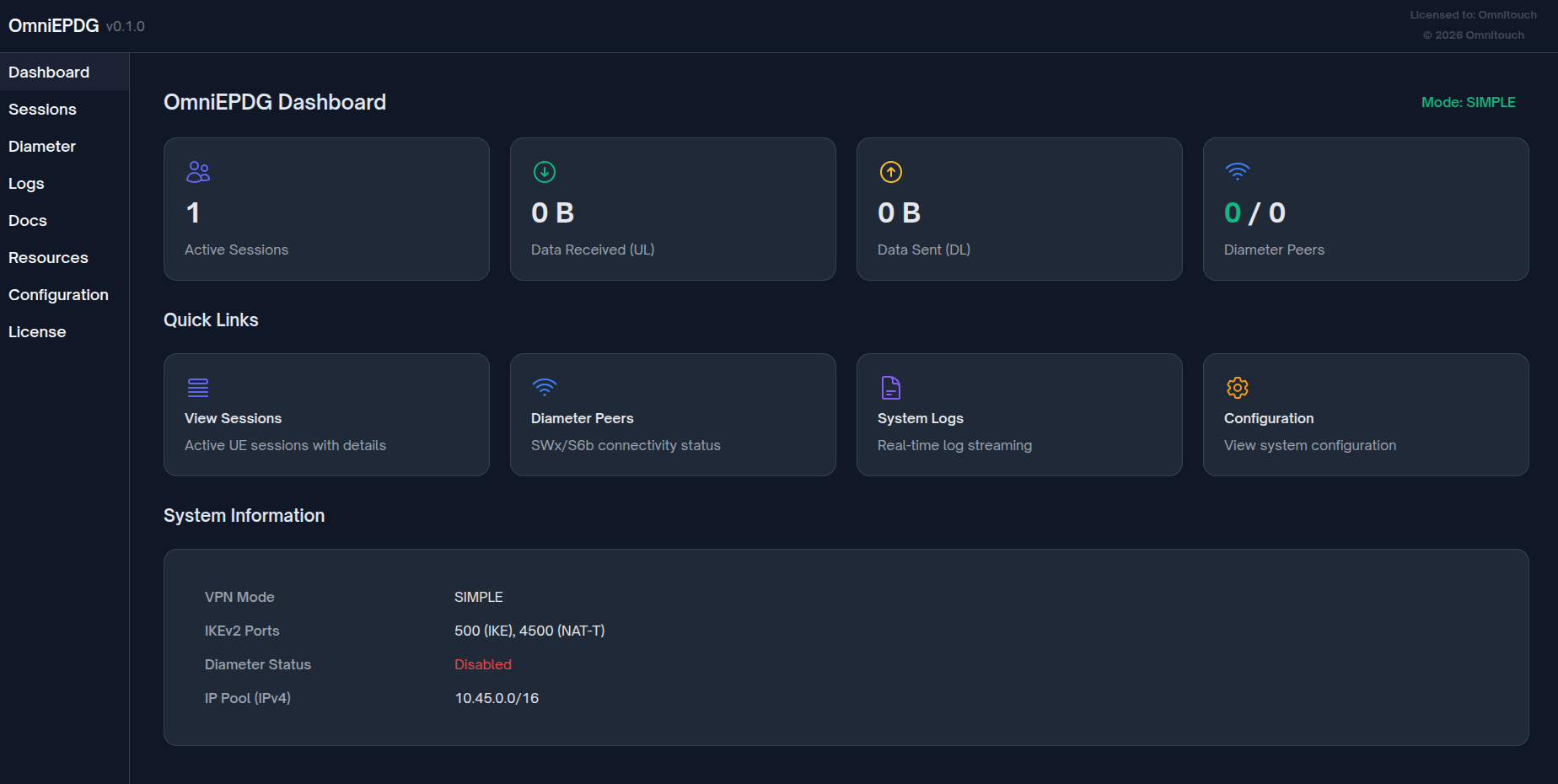

لوحة المعلومات

توفر لوحة المعلومات نظرة عامة عالية المستوى عن حالة OmniEPDG مع مقاييس رئيسية وتنقل سريع.

بطاقات الإحصائيات

تظهر لوحة المعلومات أربع إحصائيات رئيسية:

الإحصائية	الوصف
الجلسات النشطة	العدد الحالي للجلسات UE المكونة
البيانات المستلمة (UL)	إجمالي البايتات المستلمة من UEs (اتجاه الرفع)
البيانات المرسلة (DL)	إجمالي البايتات المرسلة إلى UEs (اتجاه التنزيل)
نظراء Diameter	نظراء متصلين / إجمالي نظراء مكونين

تتوسع قيم البيانات تلقائيًا إلى الوحدات المناسبة (B، KB، MB، GB).

روابط سريعة

تنقل مباشر إلى العروض التفصيلية:

• عرض الجلسات - الانتقال إلى عرض الجلسات للحصول على معلومات مفصلة عن UE
• نظراء Diameter - الانتقال إلى عرض نظراء Diameter لحالة الاتصال
• سجلات النظام - الانتقال إلى عرض السجلات لبث السجلات في الوقت الحقيقي
• التكوين - الانتقال إلى عرض التكوين لإعدادات النظام

معلومات النظام

يعرض التكوين التشغيلي الحالي:

الحقل	الوصف
وضع VPN	الوضع الحالي: GTP أو SIMPLE
منافذ IKEv2	المنافذ القياسية: 500 (IKE)، 4500 (NAT-T)
حالة Diameter	ما إذا كان الإشارة Diameter مفعلة
مجموعة IP (IPv4)	CIDR لمجموعة IP المكونة (وضع VPN ا��بسيط فقط)

التحديث التلقائي

تقوم لوحة المعلومات بتحديث نفسها تلقائيًا كل ثانية لعرض الإحصائيات الحالية.

عرض الجلسات

يعرض عرض الجلسات جميع جلسات UE النشطة مع معلومات مفصلة لكل مشترك.

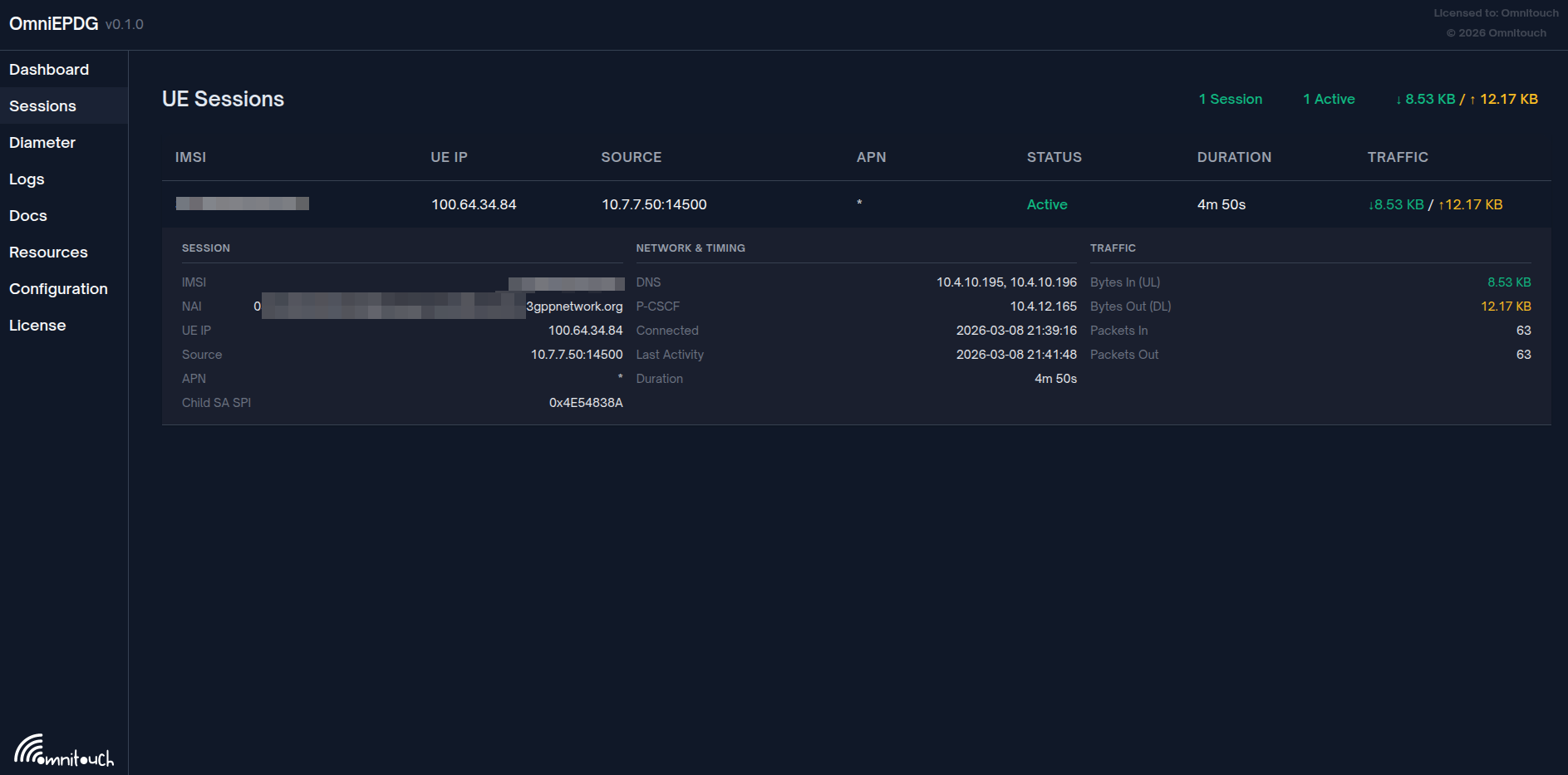

يعرض عرض الجلسات اتصالات UE النشطة مع إحصائيات حركة المرور في الوقت الحقيقي ومدة الجلسة.

قائمة الجلسات

تعرض كل صف من الجلسات:

العمود	الوصف
IMSI	هوية المشترك الدولية للمحمول
UE IP	عنوان IPv4/IPv6 المعين
SOURCE	عنوان IP الخارجي للـ UE والمنفذ (عنوان NAT)
APN	اسم نقطة الوصول للاتصال
STATUS	حالة الجلسة الحالية (نشطة/غير نشطة)
DURATION	الوقت منذ إنشاء الجلسة
TRAFFIC	البايتات المستلمة / المرسلة (UL/DL)

مؤشرات الحالة

تعرض الجلسات الحالة مع شارات ملونة:

الحالة	اللون	الوصف
نشطة	أخضر	الجلسة مكونة بالكامل وتعمل
جار الاتصال	أصفر	جاري إنشاء الجلسة
غير نشطة	أحمر	الجلسة تم إنهاؤها أو فشلت

تفاصيل الجلسة

انقر على أي صف من الجلسات لتوسيع المعلومات التفصيلية:

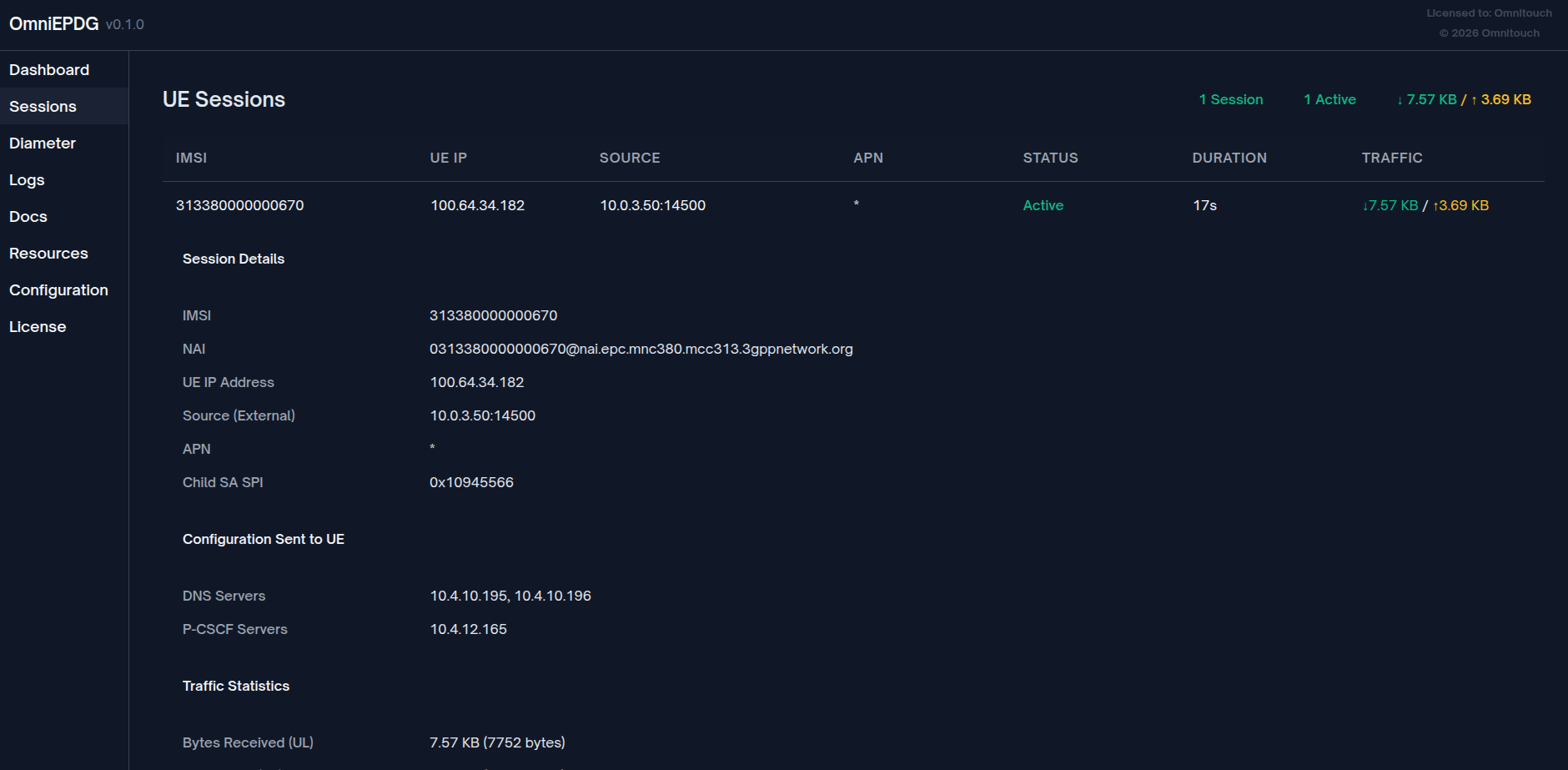

عرض الجلسة الموسعة يظهر IMSI، NAI، تكوين الشبكة، وإحصائيات حركة المرور.

قسم الجلسة

الحقل	الوصف
IMSI	القيمة الكاملة لـ IMSI
NAI	معرف الوصول إلى الشبكة (بتنسيق 3GPP)
UE IP	عنوان IPv4/IPv6 المعين
Source	عنوان IP الخارجي للـ UE والمنفذ (عنوان NAT)
APN	اسم نقطة الوصول لاتصال PDN
Child SA SPI	مؤشر معلمات الأمان SA الفرعية لـ IPSec

قسم الشبكة والتوقيت

الحقل	الوصف
DNS	خوادم DNS المقدمة للـ UE
P-CSCF	خوادم Proxy-CSCF لإشارات IMS
Connected	الطابع الزمني عن�� إنشاء الجلسة
Last Activity	الطابع الزمني لأحدث نشاط حزمة
Duration	الوقت منذ إنشاء الجلسة

قسم الحركة

الحقل	الوصف
Bytes In (UL)	إجمالي البايتات المستلمة من UE (اتجاه الرفع)
Bytes Out (DL)	إجمالي البايتات المرسلة إلى UE (اتجاه التنزيل)
Packets In	إجمالي الحزم المستلمة من UE
Packets Out	إجمالي الحزم المرسلة إلى UE

الحالة الفارغة

عندما لا تكون هناك جلسات نشطة، يعرض العرض:

• رسالة "لا توجد جلسات نشطة"
• يشير إلى ما إذا كان يجب محاولة اتصالات UE

التحديث التلقائي

تقوم قائمة الجلسات بتحديث نفسها تلقائيًا كل ثانية.

عرض نظراء Diameter

يعرض عرض نظراء Diameter حالة جميع نظراء Diameter المكونين (HSS لـ SWx، PGW لـ S6b).

قائمة النظراء

تعرض كل صف من النظراء:

العمود	الوصف
Peer	هوية Diameter (Origin-Host)
Realm	نطاق Diameter (Origin-Realm)
IP Address	عنوان النقل بتنسيق protocol://ip:port
Status	حالة الاتصال

مؤشرات الحالة

الحالة	اللون	الوصف
متصل	أخضر	تم إنشاء اتصال نظراء Diameter
غير متصل	أحمر	غير متصل
غير معروف	رمادي	لا يمكن تحديد الحالة

ملخص عدد النظراء

يعرض العنوان إجمالي الأعداد:

• X متصل - عدد النظراء الذين لديهم اتصالات نشطة
• Y غير متصل - عدد النظراء بدون اتصالات

تفاصيل النظراء

انقر على أي صف من النظراء لتوسيع المعلومات التفصيلية:

الحقل	الوصف
Initiation Connection	من يقوم بالاتصال: محلي (نحن نتصل بالنظير) أو بعيد (النظير يتصل بنا)
Transport	البروتوكول: tcp أو sctp
Product Name	اسم المنتج المعلن للنظير من CER/CEA
Advertised Applications	معرفات تطبيق Diameter المدعومة من النظير

الحالة الفارغة

عندما لا يتم تكوين أي نظراء، يعرض العرض:

• "لا توجد نظراء Diameter مكونين" إذا كانت Diameter مفعلة
• "Diameter معطلة" مع تلميح التكوين إذا كانت معطلة

التحديث التلقائي

تقوم قائمة النظراء بتحديث نفسها تلقائيًا كل ثانية.

عرض السجلات

يوفر عرض السجلات بثًا في الوقت الحقيقي لسجلات النظام مع قدرات تصفية وبحث.

عرض السجلات

تظهر السجلات في حاوية تمرير مع أحدث الإدخالات في الأسفل. تعرض كل إدخالة سجل:

العنصر	الوصف
Timestamp	متى تم إنشاء إدخالة السجل
Level	مستوى الشدة مع ترميز الألوان
Message	محتوى رسالة السجل

مستويات السجلات

تُرمز السجلات بالألوان حسب الشدة:

المستوى	اللون	الوصف
debug	رمادي	معلومات تشخيصية مفصلة
info	أزرق	رسائل معلوماتية عامة
warning	أصفر	حالات تحذيرية
error	أحمر	حالات خطأ

تص��ية المستوى

قم بتصفية السجلات حسب الحد الأدنى لمستوى الشدة باستخدام القائمة المنسدلة:

الفلتر	يظهر
جميع المستويات	debug، info، warning، error
Info+	info، warning، error
Warning+	warning، error
Error Only	error

البحث

تصفية السجلات في الوقت الحقيقي باستخدام مربع البحث:

• أدخل أي نص لتصفية رسائل السجل
• المطابقة غير حساسة لحالة الأحرف
• يتم مسحها عند إفراغ مربع البحث

التحكم

التحكم	الوصف
توقف/استئناف	تبديل بث السجلات تشغيل/إيقاف
مسح	إزالة جميع السجلات المعروضة
التمرير التلقائي	تبديل التمرير التلقائي إلى أحدث الإدخالات

مخزن السجلات

• يتم الاحتفاظ بحد أقصى 1000 إدخالة سجل
• تتم إزالة أقدم الإدخالات عند الوصول إلى الحد
• يؤدي مسح السجلات إلى إزالة جميع الإدخالات من العرض

الحالة الفارغة

عندما لا تتطابق أي سجلات مع الفلاتر الحالية:

• رسالة "لا توجد سجلات لعرضها"
• تحقق من إعدادات الفلتر إذا كانت السجلات متوقعة

التحديث التلقائي

تظهر سجلات جديدة تلقائيًا عند إنشائها (عندما لا تكون متوقفة).

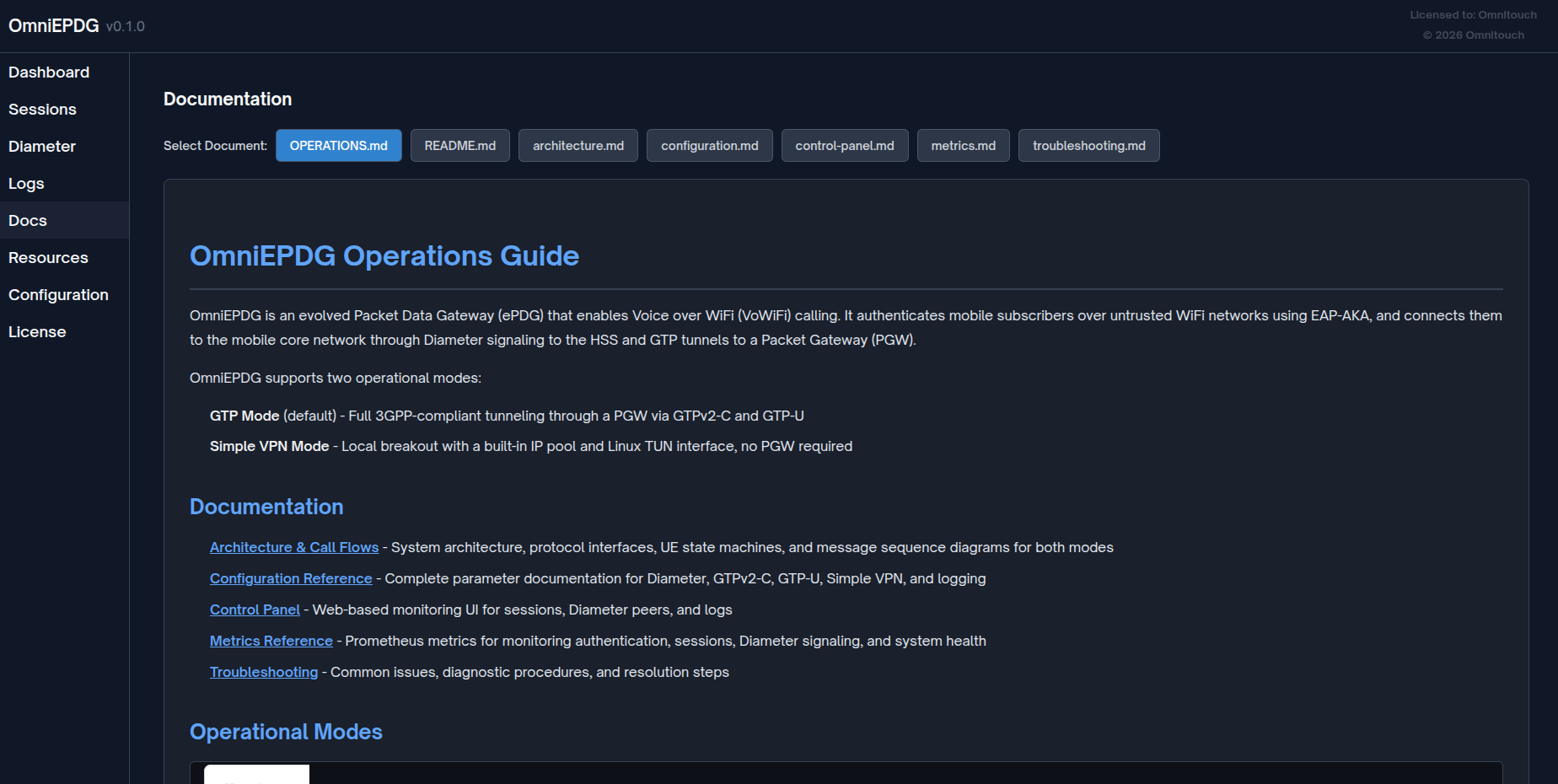

عرض الوثائق

يوفر عرض الوثائق متصفح وثائق مدمج، مما يتيح للمشغلين الوصول إلى جميع وثائق OmniEPDG مباشرة من لوحة التحكم.

اختيار الوثيقة

اختر من ملفات الوثائق المتاحة باستخدام شريط الأزرار:

الوثيقة	الوصف
OPERATIONS.md	دليل العمليات مع بدء سريع وإجراءات
README.md	نظرة عامة على المشروع وتعليمات الإعداد
architecture.md	بنية النظام وتدفقات المكالمات
configuration.md	مرجع تكوين كامل
control-panel.md	دليل لوحة التحكم هذه
metrics.md	مرجع مقاييس Prometheus
troubleshooting.md	المشكلات الشائعة وخطوات الحل

عرض Markdown

تُعرض الوثائق بدعم كامل لـ Markdown بما في ذلك:

• العناوين وتنسيق النص
• كتل التعليمات البرمجية مع تمييز الصياغة
• الجداول
• الروابط (داخلية وخارجية)
• القوائم واقتباسات الكتل

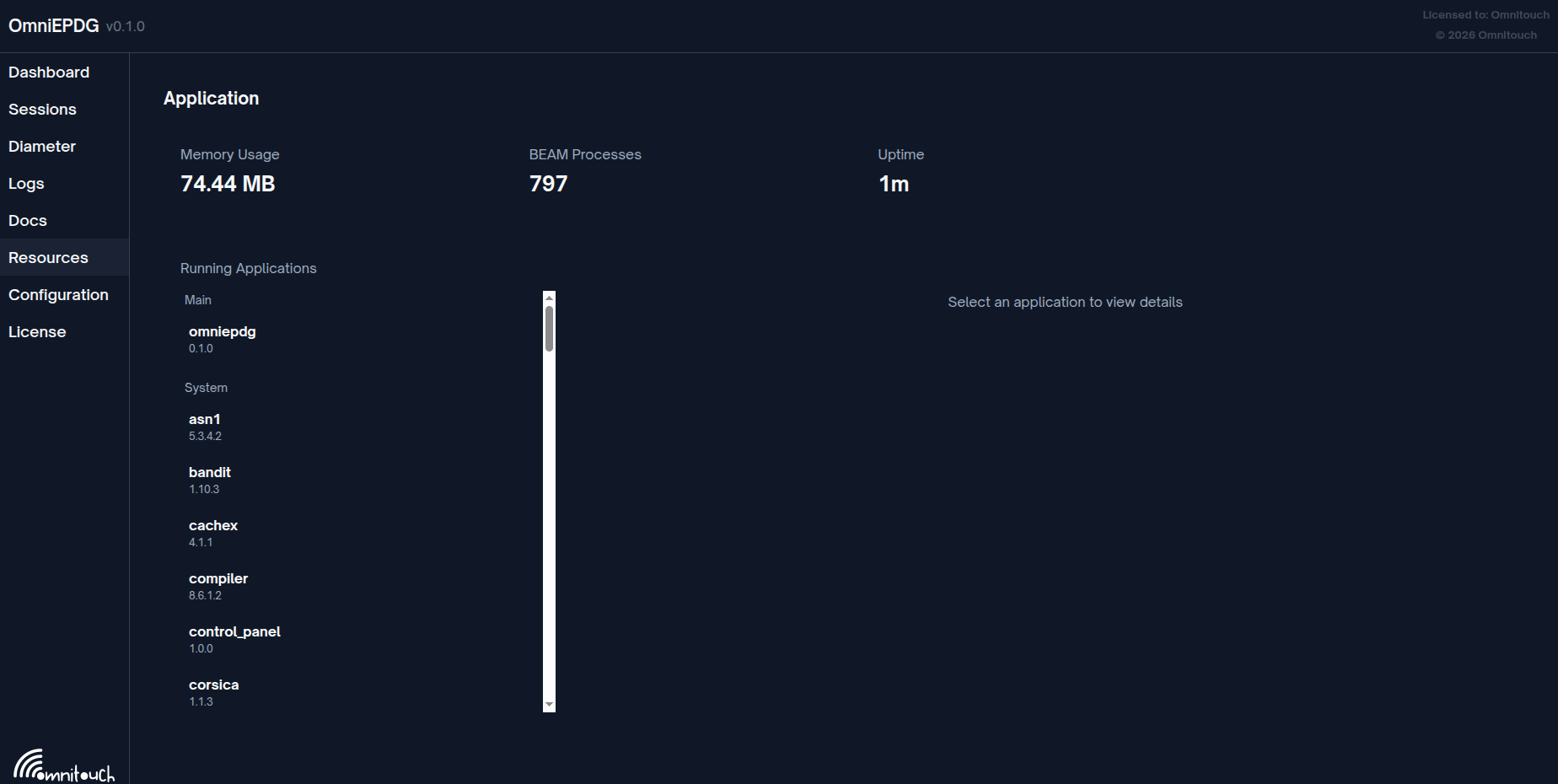

عرض الموارد

يعرض عرض الموارد إحصائيات BEAM VM والتطبيقات التي تعمل على OTP.

مقاييس النظام

المقياس	الوصف
استخدام الذاكرة	إجمالي الذاكرة المستخدمة بواسطة BEAM VM
عمليات BEAM	عدد عمليات Erlang/Elixir التي تعمل
مدة التشغيل	الوقت منذ بدء التطبيق

التطبيقات قيد التشغيل

تظهر جميع تطبيقات OTP المحملة مقسمة حسب الفئة:

الفئة	الوصف
الرئيسية	تطبيق OmniEPDG
النظام	تطبيقات Erlang/OTP الأساسية وElixir

انقر على تطبيق لعرض تفاصيله بما في ذلك الإصدار، الوصف، والاعتمادات.

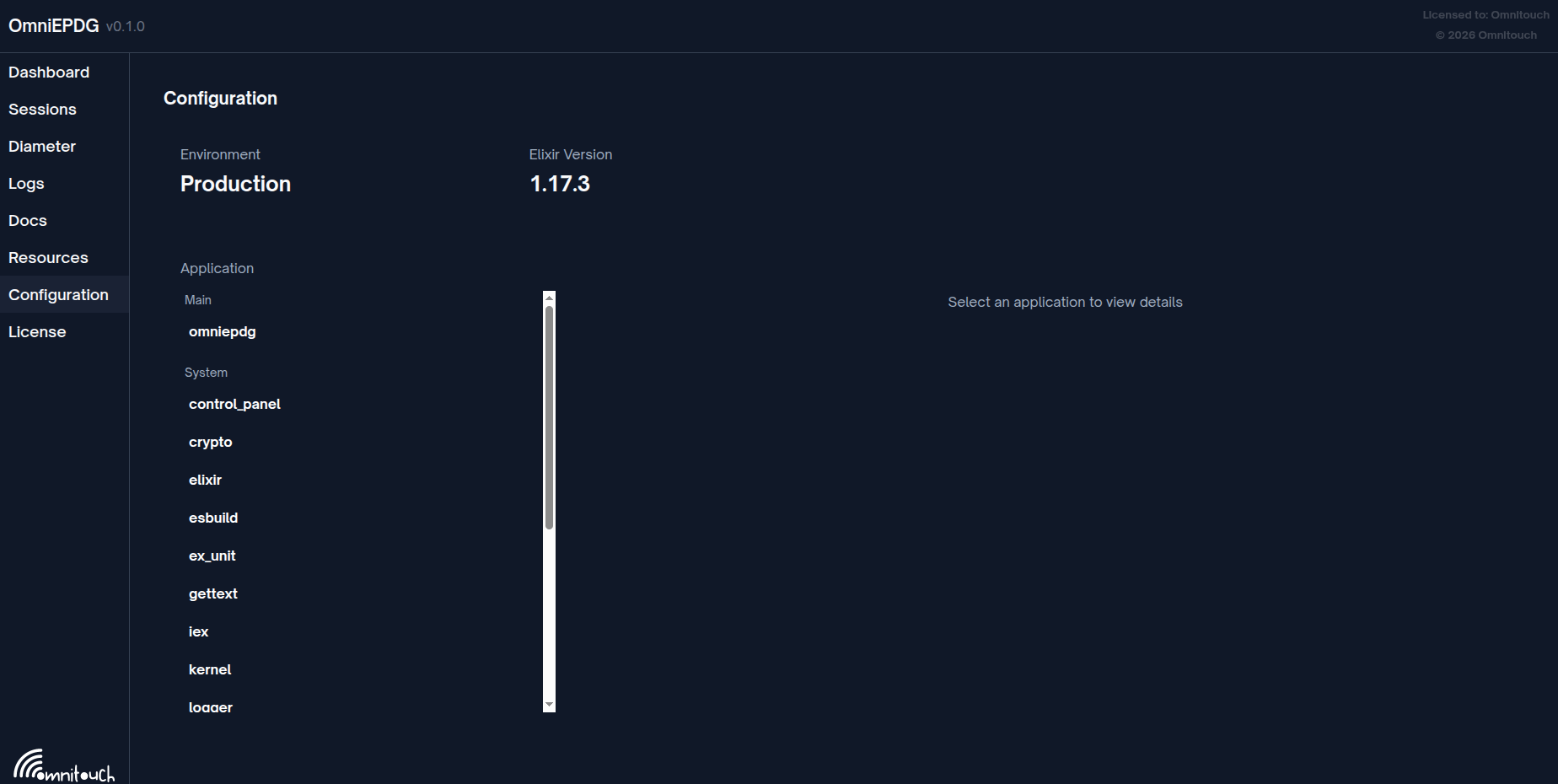

عرض التكوين

يعرض عرض التكوين تكوين وقت التشغيل والتطبيقات المحملة.

معلومات البيئة

الحقل	الوصف
البيئة	البيئة الحالية لـ Mix (تطوير/إنتاج)
إصدار Elixir	إصدار Elixir الجاري

قائمة التطبيقات

تعرض جميع تطبيقات OTP المحملة مع إصداراتها. اختر تطبيقًا لعرض:

• وصف التطبيق
• معلومات الإصدار
• الاعتمادات
• معلمات التكوين

تكوين لوحة التحكم

منفذ HTTP

قم بتكوين منفذ لوحة التحكم في config/runtime.exs:

config :omniepdg, OmniEpdg.Web.Endpoint,
  http: [port: 4000]

المعلمة	النوع	الافتراضي	الوصف
port	عدد صحيح	4000	منفذ HTTP لواجهة التحكم

تعطيل لوحة التحكم

يمكن تعطيل لوحة التحكم بعدم بدء نقطة الويب في الإنتاج إذا لم تكن مطلوبة. اتصل بمزود النظام الخاص بك للحصول على تكوين محدد للنشر.
