شحن القطر عبر الإنترنت (واجهة Gy/Ro)

واجهة نظام الشحن عبر الإنترنت (OCS)

---

جدول المحتويات

1. نظرة عامة
2. معمارية الشحن 3GPP
3. أساسيات واجهة Gy/Ro
4. رسائل التحكم في الائتمان
5. تدفقات الشحن عبر الإنترنت
6. تحكم شحن الحامل
7. تحكم الائتمان لعدة خدمات
8. التكوين
9. تدفقات الرسائل
10. معالجة الأخطاء
11. التكامل مع Gx
12. استكشاف الأخطاء وإصلاحها

---

نظرة عامة

تربط واجهة Gy (المعروفة أيضًا باسم واجهة Ro في سياقات IMS) PGW-C بنظام الشحن عبر الإنترنت (OCS) للتحكم في الائتمان في ال��قت الحقيقي. وهذا يمكّن:

• الشحن المدفوع مسبقًا - تفويض الائتمان والخصم في الوقت الحقيقي
• التحكم في الائتمان في الوقت الحقيقي - منح الحصة قبل تقديم الخدمة
• الشحن القائم على الخدمة - شحن مختلف للصوت والبيانات والرسائل القصيرة، إلخ.
• تحديثات الحساب الفورية - تحديثات رصيد الائتمان في الوقت الحقيقي
• رفض الخدمة - حظر الخدمة عند نفاد الائتمان

الشحن عبر الإنترنت مقابل الشحن غير المتصل

الجانب	الشحن عبر الإنترنت (Gy/Ro)	الشحن غير المتصل (Gz/Rf)
التوقيت	في الوقت الحقيقي، قبل الخدمة	بعد تقديم الخدمة
حالة الاستخدام	المشتركين المدفوعين مسبقًا	المشتركين المدفوعين لاحقًا
تحقق الائتمان	نعم، قبل منح الخدمة	لا، يتم إصدار الفاتورة لاحقًا
النظام	OCS (نظام الشحن عبر الإنترنت)	CGF/CDF (وظيفة بيانات الشحن)
المخاطر	لا خسارة في الإيرادات	خطر الفواتير غير المدفوعة
التعقيد	عالٍ (متطلبات الوقت الحقيقي)	أقل (معالجة دفعات)
تأثير المستخدم	يتم رفض الخدمة إذا لم يكن هناك ائتمان	الخدمة متاحة دائمًا

انظر أيضًا: تنسيق CDR للبيانات لسجلات الشحن غير المتصل (الفواتير المدفوعة لاحقًا)

انظر أيضًا: إدارة الجلسات لدورة حياة جلسة PDN الكاملة بما في ذلك تكامل الشحن

Gy في معمارية الشبكة

الوظائف الرئيسية

الوظيفة	الوصف
تفويض الائتمان	طلب حصة من OCS قبل السماح بحركة المرور
إدارة الحصة	تتبع الوحدات الممنوحة (بايت، وقت، أحداث)
كشف استنفاد الائتمان	مراقبة الحصة المتبقية
إعادة التفويض	طلب حصة إضافية عند الوصول إلى العتبة
إنهاء الخدمة	إيقاف الخدمة عند نفاد الائتمان
التسوية النهائية	الإبلاغ عن الاستخدام الفعلي عند انتهاء الجلسة

---

معمارية الشحن 3GPP

نقاط مرجعية للشحن

وظيفة تحفيز الشحن (CTF)

يعمل PGW-C كـ CTF (وظيفة تحفيز الشحن)، المسؤولة عن:

1. كشف الأحداث القابلة للشحن - بدء الجلسة، استخدام البيانات، انتهاء الجلسة
2. طلب تفويض الائتمان - قبل السماح بالخدمة
3. تتبع استهلاك الحصة - مراقبة الوحدات الممنوحة
4. توليد أحداث الشحن - تحفيز طلبات الائتمان
5. فرض التحكم في الائتم��ن - حظر حركة المرور عند استنفاد الحصة

وظيفة الشحن عبر الإنترنت (OCF)

ينفذ OCS OCF (وظيفة الشحن عبر الإنترنت):

1. إدارة رصيد الحساب - تتبع ائتمان المشترك
2. التسعير - تحديد السعر لكل وحدة (لكل ميغابايت، لكل ثانية، إلخ.)
3. حجز الائتمان - حجز الائتمان للحصة الممنوحة
4. خصم الائتمان - الخصم عند الإبلاغ عن الاستخدام
5. قرارات السياسة - منح أو رفض بناءً على الرصيد

---

أساسيات واجهة Gy/Ro

مرجع 3GPP

• المواصفة: 3GPP TS 32.299 (معمارية الشحن)
• البروتوكول: 3GPP TS 32.251 (شحن مجال PS)
• معرف تطبيق Diameter: 4 (Gy/Ro - تطبيق التحكم في الائتمان)
• البروتوكول الأساسي: RFC 4006 (تطبيق التحكم في الائتمان Diameter)

مفهوم الجلسة

كل اتصال PDN لـ UE يتطلب شحنًا عبر الإنترنت له جلسة Gy/Ro يتم تحديدها بواسطة Session-ID. هذه الجلسة:

• تُنشأ عندما يتطلب الحامل شحنًا عبر الإنترنت (CCR-Initial)
• تُحدث عندما يتم استهلاك الحصة (CCR-Update)
• تُنهى عندما تنتهي الجلسة (CCR-Termination)

تنسيق معرف الجلسة

Session-ID: <Origin-Host>;<high32>;<low32>[;<optional>]
مثال: omni-pgw_c.epc.mnc999.mcc999.3gppnetwork.org;9876543210;12345;gy

المكونات:

• Origin-Host: هوية Diameter لـ PGW-C
• high32: 32 بت العليا من المعرف الفريد
• low32: 32 بت السفلى من المعرف الفريد
• optional: معرف إضافي (مثل "gy" للتمييز عن Gx)

---

رسائل التحكم في الائتمان

أنواع الرسائل

CCR-Initial (طلب التحكم في الائتمان - أولي)

��ندما: ينشئ UE اتصال PDN ويتطلب الحامل شحنًا عبر الإنترنت

الغرض:

• طلب تفويض الائتمان الأولي من OCS
• حجز حصة لتقديم الخدمة
• إنشاء جلسة Gy/Ro

المفاتيح AVPs المرسلة بواسطة PGW-C:

اسم AVP	رمز AVP	النوع	الوصف
Session-Id	263	UTF8String	معرف جلسة Gy الفريد
Auth-Application-Id	258	Unsigned32	4 (التحكم في الائتمان)
Origin-Host	264	DiamIdent	هوية Diameter لـ PGW-C
Origin-Realm	296	DiamIdent	مجال Diameter لـ PGW-C
Destination-Realm	283	DiamIdent	مجال OCS
CC-Request-Type	416	Enumerated	1 = INITIAL_REQUEST
CC-Request-Number	415	Unsigned32	رقم التسلسل (يبدأ من 0)
Subscription-Id	443	Grouped	معرف UE (IMSI/MSISDN)
Service-Context-Id	461	UTF8String	معرف سياق الشحن
Multiple-Services-Credit-Control	456	Grouped	طلبات ائتمان محددة للخدمة
Requested-Service-Unit	437	Grouped	الحصة المطلوبة (بايت، وقت، إلخ.)
Used-Service-Unit	446	Grouped	الحصة المستخدمة (0 للأولي)
Service-Identifier	439	Unsigned32	معرف نوع الخدمة
Rating-Group	432	Unsigned32	معرف فئة الشحن

مثال هيكل CCR-I:

CCR (رمز الأمر: 272، طلب)
├── Session-Id: "pgw_c.example.com;123;456;gy"
├── Auth-Application-Id: 4
├── Origin-Host: "omni-pgw_c.epc.mnc999.mcc999.3gppnetwork.org"
├── Origin-Realm: "epc.mnc999.mcc999.3gppnetwork.org"
├── Destination-Realm: "epc.mnc999.mcc999.3gppnetwork.org"
├── CC-Request-Type: INITIAL_REQUEST (1)
├── CC-Request-Number: 0
├── Subscription-Id (Grouped)
│   ├── Subscription-Id-Type: END_USER_IMSI (1)
│   └── Subscription-Id-Data: "310260123456789"
├── Subscription-Id (Grouped)
│   ├── Subscription-Id-Type: END_USER_E164 (0)
│   └── Subscription-Id-Data: "15551234567"
├── Service-Context-Id: "32251@3gpp.org"
├── Multiple-Services-Credit-Control (Grouped)
│   ├── Service-Identifier: 1
│   ├── Rating-Group: 100
│   └── Requested-Service-Unit (Grouped)
│       └── CC-Total-Octets: 10000000 (طلب 10 ميغابايت)
└── Used-Service-Unit (Grouped)
    └── CC-Total-Octets: 0 (لا استخدام بعد)

CCA-Initial (إجابة التحكم في الائتمان - أولية)

م��سلة بواسطة: OCS ردًا على CCR-I

الغرض:

• منح أو رفض تفويض الائتمان
• توفير حصة لتقديم الخدمة
• تحديد معايير التسعير والشحن

المفاتيح AVPs المستلمة بواسطة PGW-C:

اسم AVP	رمز AVP	الوصف
Result-Code	268	النجاح (2001) أو رمز الخطأ
Multiple-Services-Credit-Control	456	منح ائتمان محدد للخدمة
Granted-Service-Unit	431	الحصة الممنوحة (بايت، وقت، إلخ.)
Validity-Time	448	فترة صلاحية الحصة (ثواني)
Result-Code	268	رمز نتيجة لكل خدمة
Final-Unit-Indication	430	الإجراء عند استنفاد الحصة
Volume-Quota-Threshold	-	العتبة لإعادة التفويض

مثال استجابة النجاح:

CCA (رمز الأمر: 272، إجابة)
├── Session-Id: "pgw_c.example.com;123;456;gy"
├── Result-Code: DIAMETER_SUCCESS (2001)
├── Origin-Host: "ocs.example.com"
├── Origin-Realm: "example.com"
├── Auth-Application-Id: 4
├── CC-Request-Type: INITIAL_REQUEST (1)
├── CC-Request-Number: 0
└── Multiple-Services-Credit-Control (Grouped)
    ├���─ Result-Code: DIAMETER_SUCCESS (2001)
    ├── Service-Identifier: 1
    ├── Rating-Group: 100
    ├── Granted-Service-Unit (Grouped)
    │   └── CC-Total-Octets: 10000000 (منح 10 ميغابايت)
    ├── Validity-Time: 3600 (الحصة صالحة لمدة ساعة واحدة)
    └── Volume-Quota-Threshold: 8000000 (إعادة التفويض عند استخدام 8 ميغابايت، 80%)

CCR-Update (طلب التحكم في الائتمان - تحديث)

عندما:

• تم الوصول إلى عتبة الحصة الممنوحة (مثل 80% مستهلكة)
• تنتهي فترة الصلاحية
• يتطلب تغيير الخدمة إعادة التفويض
• تغيير وقت التعرفة

الغرض:

• طلب حصة إضافية
• الإبلاغ عن استخدام الحصة الممنوحة سابقًا
• تحديث معايير الشحن

الاختلافات الرئيسية عن CCR-I:

• CC-Request-Type: UPDATE_REQUEST (2)
• CC-Request-Number تم زيادته
• Used-Service-Unit يحتوي على الاستخدام الفعلي
• Requested-Service-Unit لمزيد من الحصة

مثال هيكل CCR-U:

CCR (رمز الأمر: 272، طلب)
├── Session-Id: "pgw_c.example.com;123;456;gy"
├── Auth-Application-Id: 4
├── Origin-Host: "omni-pgw_c.epc.mnc999.mcc999.3gppnetwork.org"
├── Origin-Realm: "epc.mnc999.mcc999.3gppnetwork.org"
├── Destination-Realm: "epc.mnc999.mcc999.3gppnetwork.org"
├── CC-Request-Type: UPDATE_REQUEST (2)
├── CC-Request-Number: 1
└── Multiple-Services-Credit-Control (Grouped)
    ├── Service-Identifier: 1
    ├── Rating-Group: 100
    ├── Used-Service-Unit (Grouped)
    │   └── CC-Total-Octets: 8000000 (8 ميغابايت مستخدمة حتى الآن)
    └── Requested-Service-Unit (Grouped)
        └── CC-Total-Octets: 10000000 (طلب 10 ميغابايت أخرى)

CCA-Update (إجابة التحكم في الائتمان - تحديث)

مرسلة بواسطة: OCS ردًا على CCR-U

الغرض:

• منح حصة إضافية (إذا كان الائتمان متاحًا)
• الاعتراف بالاستخدام
• تحديث معايير الشحن

النتائج المحتملة:

1. منح المزيد من الحصة:

CCA (تحديث)
└── Multiple-Services-Credit-Control
    ├── Result-Code: DIAMETER_SUCCESS (2001)
    ├── Granted-Service-Unit
    │   └── CC-Total-Octets: 10000000 (10 ميغابايت أخرى)
    └── Validity-Time: 3600

2. الحصة النهائية (استنفاد الائتمان):

CCA (تحديث)
└── Multiple-Services-Credit-Control
    ├── Result-Code: DIAMETER_SUCCESS (2001)
    ├── Granted-Service-Unit
    │   └── CC-Total-Octets: 1000000 (تبقى 1 ميغابايت فقط)
    └── Final-Unit-Indication
        └── Final-Unit-Action: TERMINATE (0)

3. لا ائتمان متاح:

CCA (تحديث)
├── Result-Code: DIAMETER_CREDIT_LIMIT_REACHED (4012)
└── Multiple-Services-Credit-Control
    ├── Result-Code: DIAMETER_CREDIT_LIMIT_REACHED (4012)
    └── Final-Unit-Indication
        └── Final-Unit-Action: TERMINATE (0)

CCR-Termination (طلب التحكم في الائتمان - إنهاء)

عندما:

• يفصل UE
• يتم حذف اتصال PDN
• يتم إنهاء الجلسة لأي سبب

الغرض:

• تقرير الاستخدام النهائي
• إغلاق جلسة Gy/Ro
• التسوية النهائية

الاختلافات الرئيسية:

• CC-Request-Type: TERMINATION_REQUEST (3)
• Used-Service-Unit يحتوي على الاستخدام النهائي
• لا Requested-Service-Unit (لا حاجة لمزيد من الحصة)
• يتضمن Termination-Cause

مثال هيكل CCR-T:

CCR (رمز الأمر: 272، طلب)
├── Session-Id: "pgw_c.example.com;123;456;gy"
├── Auth-Application-Id: 4
├── Origin-Host: "omni-pgw_c.epc.mnc999.mcc999.3gppnetwork.org"
├── Origin-Realm: "epc.mnc999.mcc999.3gppnetwork.org"
├── Destination-Realm: "epc.mnc999.mcc999.3gppnetwork.org"
├── CC-Request-Type: TERMINATION_REQUEST (3)
├── CC-Request-Number: 5
├── Termination-Cause: DIAMETER_LOGOUT (1)
└── Multiple-Services-Credit-Control (Grouped)
    ├── Service-Identifier: 1
    ├── Rating-Group: 100
    └── Used-Service-Unit (Grouped)
        └── CC-Total-Octets: 18500000 (18.5 ميغابايت إجمالي الاستخدام)

CCA-Termination (إجابة التحكم في الائتمان - إنهاء)

مرسلة بواسطة: OCS ردًا على CCR-T

الغرض:

• الاعتراف بإنهاء الجلسة
• إكمال المحاسبة
• تحرير الائتمان المحجوز

مثال CCA-T:

CCA (رمز الأمر: 272، إجابة)
├── Session-Id: "pgw_c.example.com;123;456;gy"
├── Result-Code: DIAMETER_SUCCESS (2001)
├── Origin-Host: "ocs.example.com"
├── Origin-Realm: "example.com"
├── Auth-Application-Id: 4
├── CC-Request-Type: TERMINATION_REQUEST (3)
└── CC-Request-Number: 5

---

تدفقات الشحن عبر الإنترنت

أنواع وحدات الخدمة

يمكن لـ OCS منح الحصة بوحدات مختلفة:

نوع الوحدة	AVP	الوصف	حالة الاستخدام
الوقت	CC-Time	ثواني	المكالمات الصوتية، مدة الجلسة
الحجم	CC-Total-Octets	بايت (إجمالي صعودًا وهبوطًا)	خدمات البيانات
الحجم (منفصل)	CC-Input-Octets, CC-Output-Octets	بايت (منفصل)	الشحن غير المتناظر
محدد الخدمة	CC-Service-Specific-Units	وحدات مخصصة	الرسائل القصيرة، الرسائل متعددة الوسائط، مكالمات API
الأحداث	-	الأحداث المحسوبة	خدمات الدفع مقابل الاستخدام

إدارة عتبة الحصة

المشكلة: كيف يعرف PGW-C متى يطلب المزيد من الحصة؟

الحل: يوفر OCS Volume-Quota-Threshold أو Time-Quota-Threshold. يراقب PGW-C الاستخدام عبر تقارير جلسة PFCP من PGW-U (انظر واجهة PFCP).

مثال على التدفق:

1. يمنح OCS حصة 10 ميغابايت مع عتبة 80% (8 ميغابايت)
2. يراقب PGW-C الاستخدام عبر تقارير استخدام PGW-U (تقارير جلسة PFCP)
3. عندما يصل الاستخدام إلى 8 ميغابايت:
   → يرسل PGW-C CCR-Update
   → يستمر في السماح بحركة المرور (لا تنتظر الرد)
4. يستجيب OCS بمزيد من الحصة
5. إذا تم استنفاد الحصة قبل إرسال CCR-Update:
   → يجب على PGW-C حظر حركة المرور

حساب العتبة:

Granted-Service-Unit: 10000000 بايت (10 ميغابايت)
Volume-Quota-Threshold: 8000000 بايت (8 ميغابايت)

عندما يتم استهلاك 8 ميغابايت → تحفيز CCR-Update
المخزون المتبقي: 2 ميغابايت (يسمح بالوقت لاستجابة OCS)

مراقبة PGW-C:

يراقب PGW-C الاستخدام عبر تقارير جلسة PFCP من PGW-U:

الإشارة إلى الوحدة النهائية

ماذا يحدث عندما يتم استنفاد الائتمان؟

يتضمن OCS Final-Unit-Indication AVP في CCA لتحديد الإجراء:

Final-Unit-Action	القيمة	سلوك PGW-C
TERMINATE	0	حظر كل حركة المرور، بدء إنهاء الجلسة
REDIRECT	1	إعادة توجيه حركة المرور إلى البوابة (مثل صفحة الشحن)
RESTRICT_ACCESS	2	السماح بالوصول فقط إلى خدمات معينة (مثل خادم الشحن)

مثال: الوحدة النهائية مع إعادة التوجيه

CCA (تحديث)
└── Multiple-Services-Credit-Control
    ├── Result-Code: DIAMETER_SUCCESS (2001)
    ├── Granted-Service-Unit
    │   └── CC-Total-Octets: 1000000 (الوحدة النهائية 1 ميغابايت)
    └── Final-Unit-Indication
        ├── Final-Unit-Action: REDIRECT (1)
        └── Redirect-Server (Grouped)
            ├── Redirect-Address-Type: URL (2)
            └── Redirect-Server-Address: "http://topup.example.com"

إجراءات PGW-C:

1. TERMINATE: إرسال CCR-T، حذف الحامل
2. REDIRECT: تثبيت قاعدة PFCP لإعادة توجيه HTTP إلى عنوان الشحن
3. RESTRICT_ACCESS: تثبيت قواعد PFCP تسمح فقط بعناوين IP المدرجة في القائمة البيضاء

---

تحكم شحن الحامل

ما الذي يتحكم في ما إذا كان يتم شحن الحامل؟

مواصفة 3GPP: TS 23.203، TS 29.212، TS 32.251

يتم التحكم في شحن الحامل بواسطة قواعد PCC المجهزة بواسطة PCRF عبر واجهة Gx. انظر واجهة Diameter Gx لوثائق قواعد PCC الكاملة.

تدفق قرار الشحن:

قاعدة PCC مع معلومات الشحن

استجابة PCRF (CCA-I على Gx):

CCA (واجهة Gx)
└── Charging-Rule-Definition (Grouped)
    ├── Charging-Rule-Name: "prepaid_data_rule"
    ├── Rating-Group: 100
    ├── Online: 1 (تمكين الشحن عبر الإنترنت)
    ├── Offline: 0 (تعطيل الشحن غير المتصل)
    ├── Metering-Method: VOLUME (1)
    ├── Precedence: 100
    ├── Flow-Information: [...]
    └── QoS-Information: [...]

المفاتيح AVPs للشحن في قواعد PCC:

اسم AVP	رمز AVP	القيم	الوصف
Rating-Group	432	Unsigned32	فئة الشحن (تتوافق مع التعرفة في OCS)
Online	1009	0=تعطيل، 1=تمكين	تمكين الشحن عبر الإنترنت (Gy)
Offline	1008	0=تعطيل، 1=تمكين	تمكين الشحن غير المتصل (Gz)
Metering-Method	1007	0=المدة، 1=الحجم، 2=كلاهما	ما يجب قياسه
Reporting-Level	1011	0=الخدمة، 1=مجموعة التصنيف	دقة تقارير الاستخدام

مصفوفة قرار شحن الحامل

عبر الإنترنت	غير متصل	مجموعة التصنيف	السلوك
1	0	موجودة	شحن عبر الإنترنت فقط (مدفوع مسبقًا)
0	1	موجودة	شحن غير متصل فقط (مدفوع لاحقًا)
1	1	موجودة	الشحن عبر الإنترنت وغير المتصل (متقارب)
0	0	-	لا شحن (خدمة مجانية)

مجموعات تصنيف متعددة

يمكن أن يحتوي اتصال PDN واحد على عدة حوامل بمجموعات تصنيف مختلفة:

سيناريو المثال:

الحامل الافتراضي (الإنترنت)
├── مجموعة التصنيف: 100 (البيانات القياسية)
└── عبر الإنترنت: 1

الحامل المخصص 1 (بث الفيديو)
├── مجموعة التصنيف: 200 (خدمة الفيديو)
└── عبر الإنترنت: 1

الحامل المخصص 2 (صوت IMS)
├── مجموعة التصنيف: 300 (الصوت)
└── عبر الإنترنت: 1

سلوك PGW-C Gy:

• CCR-I واحد مع عدة أقسام MSCC (تحكم الائتمان لعدة خدمات):

CCR-Initial
├── Session-Id: "..."
└── Multiple-Services-Credit-Control
    ├── [مجموعة التصنيف: 100] → البيانات القياسية
    ├── [مجموعة التصنيف: 200] → خدمة الفيديو
    └── [مجموعة التصنيف: 300] → الصوت

استجابة OCS:

CCA-Initial
└── Multiple-Services-Credit-Control
    ├── [مجموعة التصنيف: 100] → منح: 10 ميغابايت
    ├── [مجموعة التصنيف: 200] → منح: 5 ميغابايت (الفيديو أك��ر تكلفة)
    └── [مجموعة التصنيف: 300] → منح: 60 ثانية

فرض الشحن لكل خدمة

PGW-C يتتبع الحصة لكل مجموعة تصنيف:

# كود زائف
state.charging_quotas = %{
  100 => %{granted: 10_000_000, used: 0, threshold: 8_000_000},
  200 => %{granted: 5_000_000, used: 0, threshold: 4_000_000},
  300 => %{granted: 60_000, used: 0, threshold: 48_000}  # مللي ثانية
}

مراقبة الاستخدام لكل حامل:

---

التحكم في الائت��ان لعدة خدمات

MSCC (تحكم الائتمان لعدة خدمات) AVP

الغرض: تجميع معلومات الشحن لخدمة/مجموعة تصنيف معينة

الهيكل:

Multiple-Services-Credit-Control (Grouped, AVP 456)
├── Service-Identifier (Unsigned32, AVP 439)
├── Rating-Group (Unsigned32, AVP 432)
├── Requested-Service-Unit (Grouped, AVP 437)
│   ├── CC-Time (Unsigned32, AVP 420)
│   ├── CC-Total-Octets (Unsigned64, AVP 421)
│   ├── CC-Input-Octets (Unsigned64, AVP 412)
│   └── CC-Output-Octets (Unsigned64, AVP 414)
├── Used-Service-Unit (Grouped, AVP 446)
│   └── [نفس الهيكل مثل Requested-Service-Unit]
├── Granted-Service-Unit (Grouped, AVP 431)
│   └── [نفس الهيكل مثل Requested-Service-Unit]
├── Validity-Time (Unsigned32, AVP 448)
├── Result-Code (Unsigned32, AVP 268)
└── Final-Unit-Indication (Grouped, AVP 430)
    └── Final-Unit-Action (Enumerated, AVP 449)

Service-Identifier مقابل Rating-Group

السمة	Service-Identifier	Rating-Group
الغرض	يحدد نوع الخدمة	يحدد فئة الشحن
المثال	1=البيانات، 2=الصوت، 3=الرسائل القصيرة	100=عادي، 200=مميز
الدقة	تصنيف واسع	تعرفة محددة
المطلوب	اختياري	مطلوب للشحن
التوافق	قد يتوافق مع عدة RGs	تعرفة واحدة في OCS

مثال:

Service-Identifier: 1 (خدمة البيانات)
├── Rating-Group: 100 (البيانات القياسية - $0.01/ميغابايت)
└── Rating-Group: 200 (البيانات المميزة - $0.05/ميغابايت)

Service-Identifier: 2 (الصوت)
└── Rating-Group: 300 (المكالمات الصوتية - $0.10/دقيقة)

---

التكوين

تكوين Gy الأساسي

قم بتحرير config/runtime.exs:

config :pgw_c,
  online_charging: %{
    # تمكين أو تعطيل الشحن عبر الإنترنت عالميًا
    enabled: true,

    # مهلة اتصال OCS (بالمللي ثانية)
    timeout_ms: 5000,

    # الحصة الافتراضية المطلوبة (بايت) إذا لم يحددها PCRF
    default_requested_quota: 10_000_000,  # 10 ميغابايت

    # نسبة العتبة لإعادة التفويض
    # (0.8 = تحفيز CCR-Update عند استهلاك 80% من الحصة)
    quota_threshold_percentage: 0.8,

    # الإجراء عند حدوث مهلة OCS
    # الخيارات: :block, :allow
    timeout_action: :block,

    # الإجراء عند عدم عودة OCS بأي ائتمان
    # الخيارات: :terminate, :redirect
    no_credit_action: :terminate,

    # عنوان URL لإعادة التوجيه للشحن (يستخدم إذا كان no_credit_action: :redirect)
    topup_redirect_url: "http://topup.example.com"
  },
  diameter: %{
    listen_ip: "0.0.0.0",
    host: "omni-pgw_c.epc.mnc999.mcc999.3gppnetwork.org",
    realm: "epc.mnc999.mcc999.3gppnetwork.org",

    # تكوين نظير OCS
    peer_list: [
      # PCRF للتحكم في السياسة (Gx)
      %{
        host: "pcrf.epc.mnc999.mcc999.3gppnetwork.org",
        realm: "epc.mnc999.mcc999.3gppnetwork.org",
        ip: "10.0.0.30",
        initiate_connection: true
      },
      # OCS للشحن عبر الإنترنت (Gy)
      %{
        host: "ocs.epc.mnc999.mcc999.3gppnetwork.org",
        realm: "epc.mnc999.mcc999.3gppnetwork.org",
        ip: "10.0.0.40",
        initiate_connection: true
      }
    ]
  }

شرح معلمات التكوين

enabled

• true: الشحن عبر الإنترنت نشط، يتم إرسال رسائل CCR إلى OCS
• false: الشحن عبر الإنترنت معطل، لا توجد رسائل Gy

timeout_ms

• الوقت للانتظار لاستجابة CCA من OCS
• الموصى به: 3000-5000 مللي ثانية

default_requested_quota

• الحصة الافتراضية المطلوبة إذا لم يحددها PCRF
• القيم النموذجية: 1-100 ميغابايت

quota_threshold_percentage

• تحفيز CCR-Update عندما يتم استهلاك هذه النسبة المئوية من الحصة
• الموصى به: 0.75-0.85 (75%-85%)
• أعلى = عدد أقل من الرسائل، ولكن خطر استنفاد الحصة
• أقل = المزيد من الرسائل، ولكن أكثر أمانًا

timeout_action

• :block - حظر حركة المرور إذا لم تستجب OCS (أكثر أمانًا، يمنع خسارة الإيرادات)
• :allow - السماح بحركة المرور إذا لم تستجب OCS (أفضل تجربة مستخدم، خطر الإيرادات)

no_credit_action

• :terminate - حذف الحامل عند نفاد الائتمان
• :redirect - إعادة التوجيه إلى بوابة الشحن

تكوين محدد للبيئة

الإنتاج (المشتركين المدفوعين مسبقًا):

config :pgw_c,
  online_charging: %{
    enabled: true,
    timeout_action: :block,
    no_credit_action: :terminate,
    quota_threshold_percentage: 0.8
  }

الاختبار/التطوير:

config :pgw_c,
  online_charging: %{
    enabled: false  # تعطيل للاختبار
  }

الهجين (بعض المدفوعين مسبقًا، وبعض المدفوعين لاحقًا):

config :pgw_c,
  online_charging: %{
    enabled: true,  # يتم التحكم فيه لكل مشترك بواسطة PCRF
    timeout_action: :allow,  # لا تحظر المدفوعين لاحقًا عند فشل OCS
    no_credit_action: :terminate
  }

---

تدفقات الرسائل

جلسة ناجحة مع الشحن عبر الإنترنت

إعادة تفويض الحصة (CCR-Update)

استنفاد الائتمان (الوحدة النهائية)

معالجة مهلة OCS

---

معالجة الأخطاء

رموز النتائج

رموز النجاح:

الرمز	الاسم	الإجراء
2001	DIAMETER_SUCCESS	الاستمرار مع الحصة الممنوحة

الأخطاء المؤقتة (4xxx):

الرمز	الاسم	إجراء PGW-C
4010	DIAMETER_TOO_BUSY	إعادة المحاولة مع التراجع
4011	DIAMETER_UNABLE_TO_COMPLY	تسجيل الخطأ، قد تعيد المحاولة
4012	DIAMETER_CREDIT_LIMIT_REACHED	إنهاء أو إعادة توجيه

الأخطاء الدائمة (5xxx):

الرمز	الاسم	إجراء PGW-C
5003	DIAMETER_AUTHORIZATION_REJECTED	رفض الجلسة
5031	DIAMETER_USER_UNKNOWN	رفض الجلسة (مشترك غير صالح)

رموز النتائج لكل خدمة

مهم: يمكن أن يظهر Result-Code في مستويين:

1. مستوى الرسالة - النتيجة العامة
2. مستوى MSCC - نتيجة لكل خدمة

مثال:

CCA-Initial
├── Result-Code: DIAMETER_SUCCESS (2001)  ← مستوى الرسالة: OK
└── Multiple-Services-Credit-Control
    ├── [مجموعة التصنيف: 100]
    │   └── Result-Code: DIAMETER_SUCCESS (2001)  ← RG 100: OK
    └── [مجموعة التصنيف: 200]
        └── Result-Code: DIAMETER_CREDIT_LIMIT_REACHED (4012)  ← RG 200: لا ائتمان

سلوك PGW-C:

• السماح بحركة المرور لمجموعة التصنيف 100
• حظر حركة المرور لمجموعة التصنيف 200

---

التكامل مع Gx

تحدد واجهة Gx (التحكم في سياسة PCRF) ما إذا كان الشحن عبر الإنترنت مطلوبًا وتوفر مجموعة التصنيف التي تحرك شحن Gy. انظر واجهة Diameter Gx لوثائق التحكم في السياسة الكاملة.

العلاقة بين Gx و Gy

تدفق التكامل

1. إعداد الحامل:

يتلقى PGW-C طلب إنشاء جلسة
    ↓
إرسال CCR-I إلى PCRF (Gx)
    ↓
استلام CCA-I مع قواعد PCC
    ↓
تحليل قواعد PCC:
    - هل تحتوي القاعدة على مجموعة تصنيف؟
    - هل عبر الإنترنت = 1؟
    ↓
إذا كان الجواب نعم:
    إرسال CCR-I إلى OCS (Gy) مع مجموعة التصنيف
    ↓
    استلام CCA-I مع الحصة
    ↓
    إذا تم منح الحصة: تابع
    إذا لم يكن هناك ائتمان: رفض الحامل
إذا كان الجواب لا:
    تابع بدون شحن عبر الإنترنت

2. تحديث السياسة الديناميكية (RAR من PCRF):

يرسل PCRF RAR (طلب إعادة التفويض) على Gx
    ↓
إضافة قاعدة PCC جديدة مع عبر الإنترنت=1، مجموعة التصنيف=200
    ↓
يرسل PGW-C CCR-U إلى OCS (Gy)
    - إضافة MSCC لمجموعة التصنيف 200
    ↓
يمنح OCS حصة للخدمة الجديدة
    ↓
تثبيت حامل مخصص مع شحن عبر الإنترنت

---

استكشاف الأخطاء وإصلاحها

المشكلات الشائعة

1. مهلات CCR-Initial إلى OCS

الأعراض:

• تفشل الجلسات مع "مهلة OCS"
• السجل: "مهلة CCR-Initial (Gy)"

الأسباب المحتملة:

• OCS غير قابل للوصول
• عنوان OCS غير صحيح في التكوين
• جدار الحماية يحظر منفذ Diameter (3868)
• OCS محملة

الحل:

# اختبار الاتصال الشبكي
ping <ocs_ip>

# اختبار منفذ Diameter (TCP 3868)
telnet <ocs_ip> 3868

# تحقق من التكوين
# تأكد من تكوين نظير OCS في peer_list

2. الجلسات المرفوضة بواسطة OCS

الأعراض:

• CCA-I مع Result-Code != 2001
• فشل استجابة إنشاء الجلسة

رموز النتائج الشائعة:

رمز النتيجة	السبب المحتمل	الحل
4012	تم الوصول إلى حد الائتمان	يحتاج المشترك إلى الشحن
5003	تم رفض التفويض	تحقق من أذونات المشترك
5031	المستخدم غير معروف	توفير المشترك في OCS

خطوات التصحيح:

1. تحق�� من سجلات OCS لمعرفة سبب الرفض
2. تحقق من رصيد المشترك في OCS
3. تحقق من أن IMSI/MSISDN في CCR-I يتطابق مع سجل المشترك

3. عدم اكتشاف استنفاد الحصة

الأعراض:

• يواصل المستخدم استخدام البيانات بعد نفاد الرصيد
• لم يتم إرسال CCR-Update

الأسباب المحتملة:

• URR (قاعدة تقرير الاستخدام) غير مثبتة في PGW-U
• العتبة غير مكونة بشكل صحيح
• لم يتم استلام تقارير جلسة PFCP

خطوات التصحيح:

1. تحقق من URR في إنشاء جلسة PFCP:

   إنشاء URR
   ├── URR-ID: 1
   ├── Measurement-Method: VOLUME
   ├── Volume-Threshold: 8000000 (8 ميغابايت)
   └── Reporting-Triggers: VOLUME_THRESHOLD

2. تحقق من سجلات PGW-U لتقارير الاستخدام

3. تحقق من quota_threshold_percentage في التكوين

4. مجموعة التصنيف غير الصحيحة

الأعراض:

• يرفض OCS مع "مجموعة تصنيف غير معروفة"
• تفشل الجلسات

السبب:

• مجموعة التصنيف في CCR-I لا تتطابق مع تكوين OCS
• PCRF زود مجموع�� تصنيف غير صالحة

الحل:

1. تحقق من مجموعة التصنيف في قاعدة PCC من PCRF
2. تحقق من تكوين OCS لمجموعات التصنيف الصالحة
3. تأكد من التوافق بين قواعد PCC والتعريفات في OCS

---

المراقبة

المقاييس الرئيسية

# معدلات رسائل Gy
rate(gy_inbound_messages_total{message_type="cca"}[5m])
rate(gy_outbound_messages_total{message_type="ccr"}[5m])

# معدلات أخطاء Gy
rate(gy_inbound_errors_total[5m])

# أحداث استنفاد الحصة
rate(gy_quota_exhausted_total[5m])

# معدل مهلة OCS
rate(gy_timeout_total[5m])

# مدة معالجة رسائل Gy
histogram_quantile(0.95, rate(gy_inbound_handling_duration_bucket[5m]))

التنبيهات

# تنبيه على ارتفاع معدل أخطاء Gy
- alert: GyErrorRateHigh
  expr: rate(gy_inbound_errors_total[5m]) > 0.1
  for: 5m
  annotations:
    summary: "تم الكشف عن ارتفاع معدل أخطاء Gy"

# تنبيه على مهلة OCS
- alert: OcsTimeout
  expr: rate(gy_timeout_total[5m]) > 0.05
  for: 2m
  annotations:
    summary: "تحدث مهلات OCS"

# تنبيه على ارتفاع معدل استنفاد الائتمان
- alert: CreditExhaustionSpike
  expr: rate(gy_quota_exhausted_total[5m]) > 10
  for: 5m
  annotations:
    summary: "ارتفاع معدل استنفاد الائتمان"

---

واجهة المستخدم على الويب - محاكي التحكم في الائتمان Gy

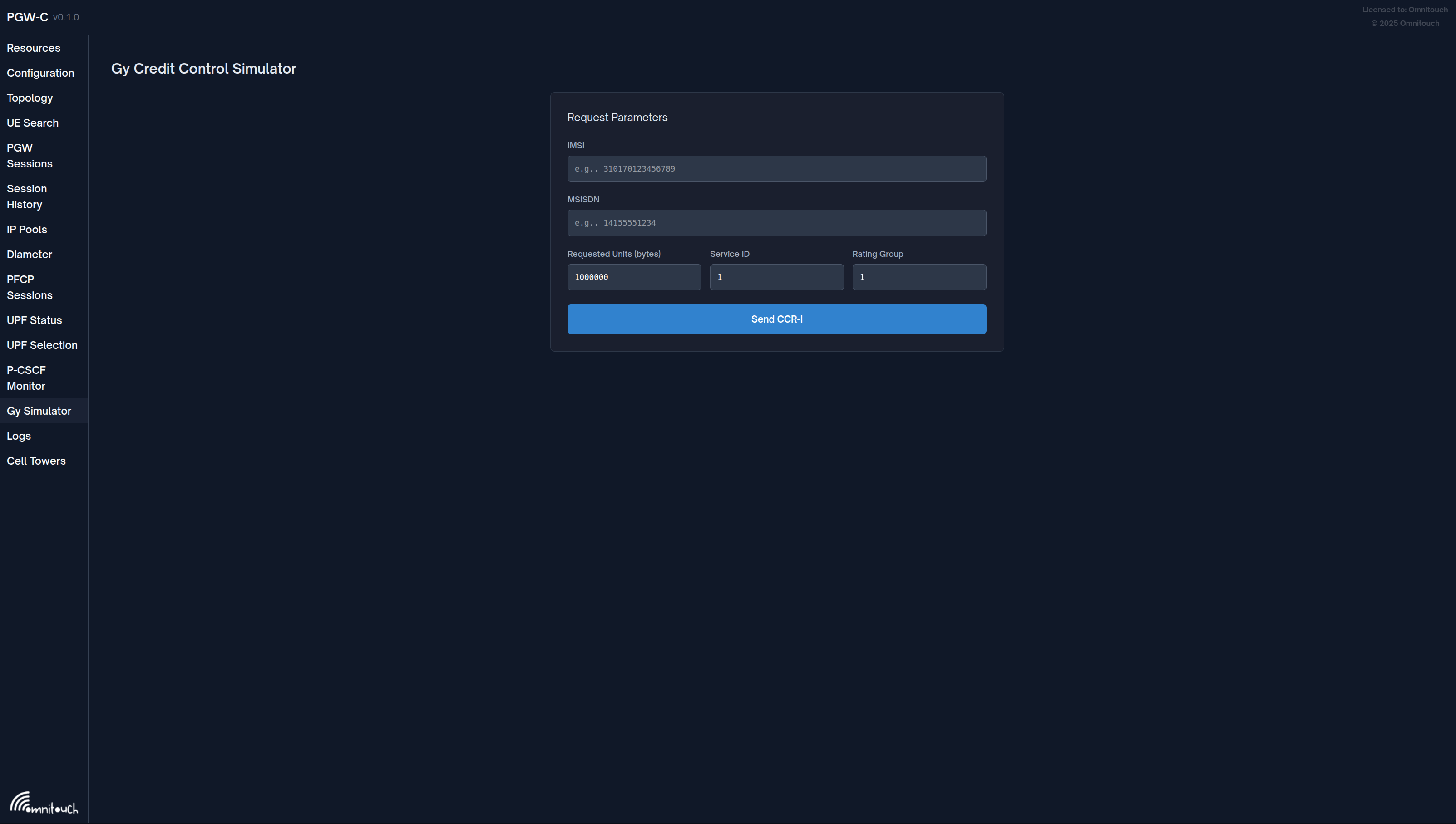

يتضمن OmniPGW محاكي Gy/Ro مدمج لاختبار وظيفة الشحن عبر الإنترنت دون الحاجة إلى OCS خارجي.

الوصول: http://<omnipgw-ip>:<web-port>/gy_simulator

الغرض: اختبار ومحاكاة سيناريوهات الشحن عبر الإنترنت للمشتركين المدفوعين مسبقًا

الميزات:

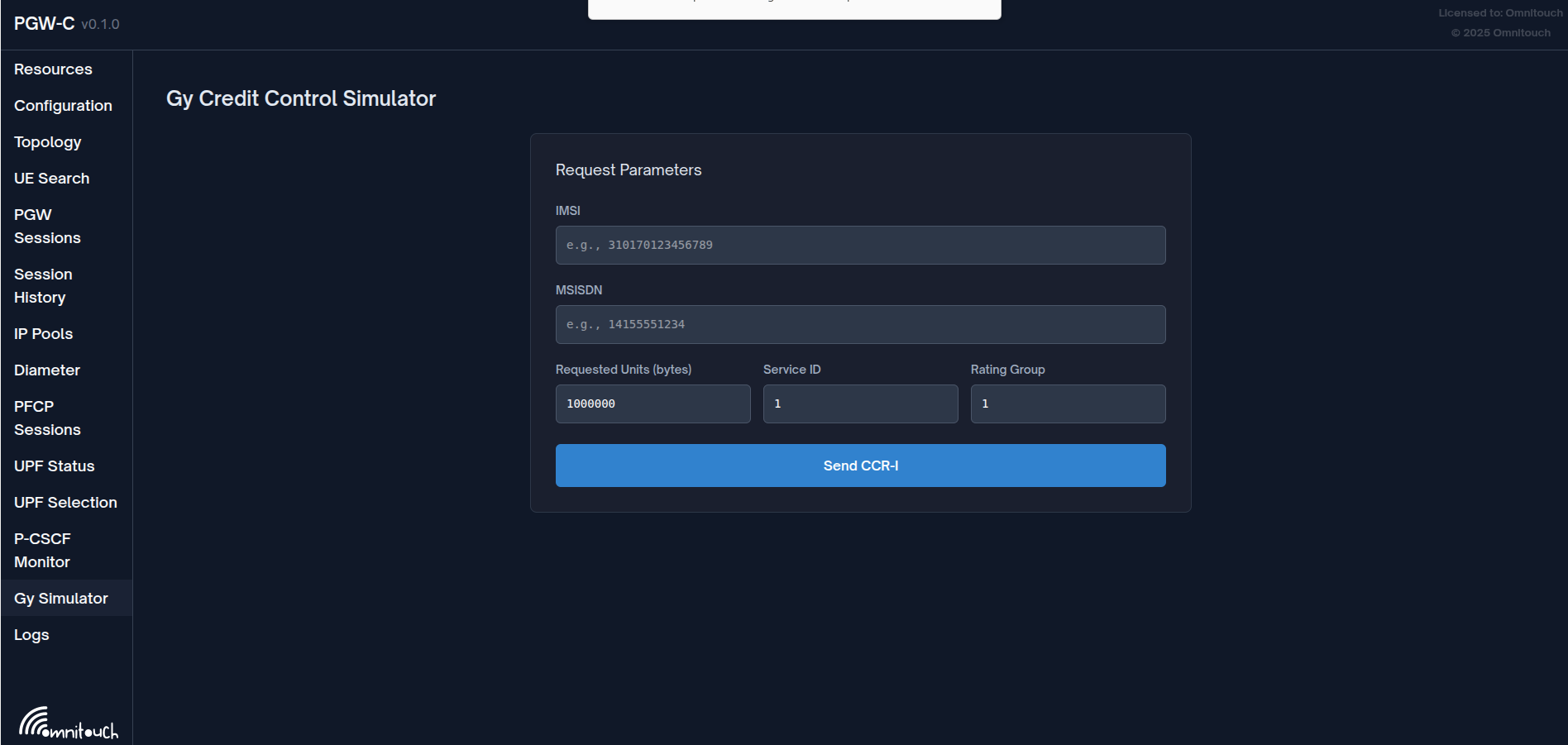

1. معلمات الطلب

• IMSI - هوية المشترك (مثل "310170123456789")
• MSISDN - رقم الهاتف (مثل "14155551234")
• الوحدات المطلوبة - مقدار الحصة المطلوبة (بالبايت)
• معرف الخدمة - معرف نوع الخدمة
• مجموعة التصنيف - فئة الشحن

2. محاكاة CCR-I

• إرسال CCR-Initial (طلب التحكم في الائتمان الأولي)
• يحاكي طلب الحصة الأولية أثناء إنشاء الجلسة
• يختبر تكامل OCS دون حركة مرور حية

3. حالات الاستخدام

• اختبار التطوير - اختبار واجهة Gy أثناء التطوير
• تكامل OCS - التحقق من الاتصال واستجابات OCS
• اختبار الحصة - اختبار سيناريوهات حصة مختلفة
• استكشاف الأخطاء - تصحيح مشكلات الشحن
• عرض توضيحي - عرض الشحن عبر الإنترنت لأصحاب المصلحة

كيفية الاستخدام:

1. أدخل تفاصيل المشترك (IMSI، MSISDN)
2. اضبط الوحدات المطلوبة (مثل 1000000 لـ 1 ميغابايت)
3. تكوين معرف الخدمة ومجموعة التصنيف
4. انقر على "إرسال CCR-I"
5. عرض استجابة OCS والحصة الممنوحة

الفوائد:

• لا حاجة لـ OCS خارجي أثناء الاختبار
• تحقق سريع من منطق الشحن
• بيئة اختبار آمنة
• مفيدة للتدريب والعروض التوضيحية

---

الوثائق ذات الصلة

الشحن والسياسة

• واجهة Diameter Gx - التحكم في سياسة PCRF، قواعد PCC التي تحفز الشحن عبر الإنترنت
• تنسيق CDR للبيانات - سجلات الشحن غير المتصل للفواتير المدفوعة لاحقًا
• دليل التكوين - معلمات تكوين الشحن عبر الإنترنت الكاملة

إدارة الجلسات

• إدارة الجلسات - دورة حياة جلسة PDN، إدارة الحامل
• واجهة PFCP - تقرير الاستخدام من PGW-U عبر URRs
• واجهة S5/S8 - إعداد وتفكيك الحامل GTP-C

العمليات

• دليل المراقبة - مقاييس Gy، تتبع الحصة، تنبيهات مهلة OCS
• تخصيص IP لـ UE - تكوين مجموعة IP للجلسات المشحونة

---

العودة إلى دليل العمليات
