Recolección de Datos MDT con TCE

Entidad de Recolección de Trazas (TCE)

RAN Monitor incluye una Entidad de Recolección de Trazas integrada para capturar y analizar mensajes de protocolo LTE/5G. Esto permite una solución de problemas detallada, pruebas de conducción y optimización de RF.

¿Qué es TCE?

La Entidad de Recolección de Trazas recibe datos de trazas de estaciones base Nokia AirScale que contienen:

• Mensajes S1-AP - Señalización de plano de control entre eNodeB y EPC
• Mensajes RRC - Señalización de Control de Recursos de Radio
• Mensajes NAS - Señalización de Estrato No Acceso
• Datos de Plano de Usuario - Información de rendimiento de la capa PDCP

Componentes de TCE

Componente	Protocolo	Puerto	Propósito
Servidor NSNTI	TCP	49151	Recibe mensajes de trazas de estaciones base
Servidor TZSP	UDP	37008	Reenvía trazas a Wireshark para análisis en tiempo real
Decodificadores de Protocolo	ASN.1	-	Decodifica mensajes S1-AP y RRC

Cómo Funciona

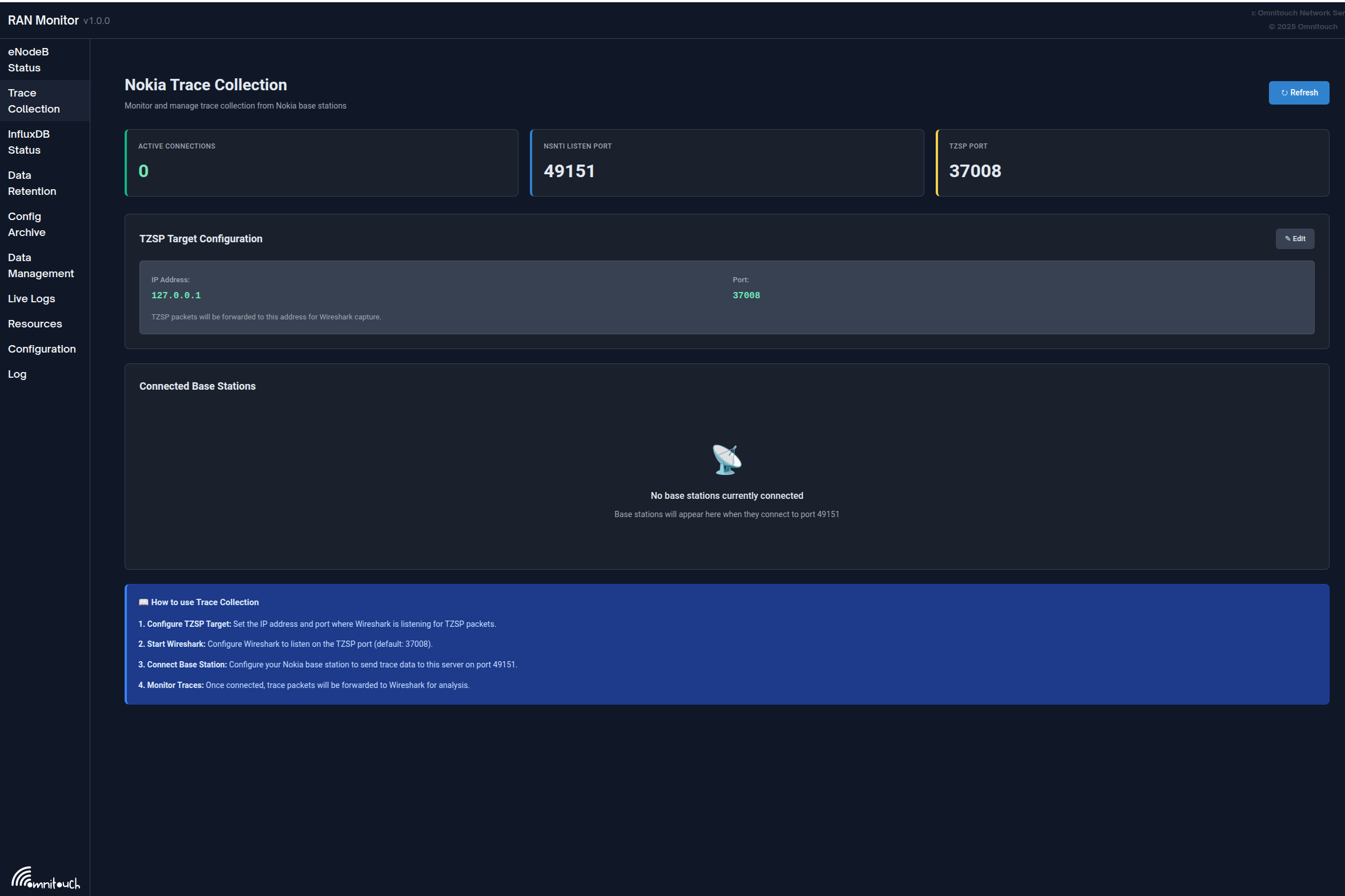

La página de Recolección de Trazas muestra conexiones activas, puerto de escucha NSNTI (49151), configuración TZSP y estaciones base conectadas.

Configuración de Recolección de Trazas

1. Verificar que TCE esté en ejecución:

   ss -tlnp | grep 49151
   # Debería mostrar: LISTEN 0.0.0.0:49151

2. Configurar la Trazas de la Estación Base:

   • Establecer la IP de destino de la traza al servidor RAN Monitor
   • Establecer el puerto de destino de la traza a 49151
   • Habilitar categorías de traza (S1-AP, RRC, NAS según sea necesario)
   • Iniciar la sesión de trazas

3. Configurar Wireshark:

   Configuración Básica:

   • Iniciar captura en la interfaz que recibe paquetes TZSP
   • Usar filtro de captura: udp port 37008

   Configuración de Decodificación de Protocolo:

   RAN Monitor utiliza puertos UDP específicos para identificar diferentes tipos de protocolo y canales RRC. Configure la función "Decodificar Como" de Wireshark para decodificar correctamente estos protocolos:

   Método 1: Usando la GUI de Wireshark

   1. Ir a Analizar → Decodificar Como...
   2. Hacer clic en el botón + para agregar nuevas entradas
   3. Configurar cada fila de la siguiente manera:

   Campo	Valor	Tipo	Actual	Decodificar Como
   udp.port	36412	Entero	(ninguno)	SCTP
   sctp.port	36412	Entero	(ninguno)	S1AP
   udp.port	37000	Entero	(ninguno)	TZSP
   udp.port	37001	Entero	(ninguno)	LTE RRC (DL-CCCH)
   udp.port	37002	Entero	(ninguno)	LTE RRC (DL-DCCH)
   udp.port	37003	Entero	(ninguno)	LTE RRC (BCCH)
   udp.port	37004	Entero	(ninguno)	LTE RRC (PCCH)
   udp.port	37008	Entero	(ninguno)	TZSP
   udp.port	37011	Entero	(ninguno)	LTE RRC (UL-CCCH)
   udp.port	37012	Entero	(ninguno)	LTE RRC (UL-DCCH)
   udp.port	38000	Entero	(ninguno)	MAC-LTE
   udp.port	38001	Entero	(ninguno)	MAC-LTE (DL)
   udp.port	38002	Entero	(ninguno)	MAC-LTE (BCH)
   udp.port	38003	Entero	(ninguno)	MAC-LTE (PCH)
   udp.port	38011	Entero	(ninguno)	MAC-LTE (UL)
   udp.port	38012	Entero	(ninguno)	MAC-LTE (RACH)

   Método 2: Usando el archivo decode_as_entries

   Crear o editar ~/.config/wireshark/decode_as_entries (Linux/Mac) o %APPDATA%\Wireshark\decode_as_entries (Windows):

   # Mapeos de Puertos TZSP de RAN Monitor
   decode_as_entry: udp.port,36412,(none),SCTP
   decode_as_entry: sctp.port,36412,(none),S1AP
   decode_as_entry: udp.port,37000,(none),TZSP
   decode_as_entry: udp.port,37001,(none),LTE RRC
   decode_as_entry: udp.port,37002,(none),LTE RRC
   decode_as_entry: udp.port,37003,(none),LTE RRC
   decode_as_entry: udp.port,37004,(none),LTE RRC
   decode_as_entry: udp.port,37008,(none),TZSP
   decode_as_entry: udp.port,37011,(none),LTE RRC
   decode_as_entry: udp.port,37012,(none),LTE RRC
   decode_as_entry: udp.port,38000,(none),MAC-LTE
   decode_as_entry: udp.port,38001,(none),MAC-LTE
   decode_as_entry: udp.port,38002,(none),MAC-LTE
   decode_as_entry: udp.port,38003,(none),MAC-LTE
   decode_as_entry: udp.port,38011,(none),MAC-LTE
   decode_as_entry: udp.port,38012,(none),MAC-LTE

   Guía de Referencia de Puertos:

   Puerto	Protocolo	Canal/Tipo	Descripción
   36412	S1AP	-	Plano de control S1AP estándar (eNodeB ↔ EPC)
   37000	RRC	Genérico	Reemplazo para tipos de canal RRC desconocidos
   37001	RRC	DL-CCCH	Canal de Control Común de Enlace Descendente
   37002	RRC	DL-DCCH	Canal de Control Dedicado de Enlace Descendente
   37003	RRC	BCCH-DL-SCH	Canal de Control de Difusión (Información del Sistema)
   37004	RRC	PCCH	Canal de Control de Paginación
   37008	TZSP	-	Puerto principal de escucha TZSP
   37011	RRC	UL-CCCH	Canal de Control Común de Enlace Ascendente (Solicitud de Conexión RRC)
   37012	RRC	UL-DCCH	Canal de Control Dedicado de Enlace Ascendente (Informes de Medición)
   38000	MAC-LTE	Genérico	Reemplazo para tipos de canal MAC desconocidos
   38001	MAC-LTE	Enlace Descendente	Canal Compartido de Enlace Descendente
   38002	MAC-LTE	BCH	Canal de Difusión
   38003	MAC-LTE	PCH	Canal de Paginación
   38011	MAC-LTE	Enlace Ascendente	Canal Compartido de Enlace Ascendente
   38012	MAC-LTE	RACH	Canal de Acceso Aleatorio

   Filtros de Visualización Útiles:

   # Mostrar todos los paquetes TZSP
   tzsp

   # Mostrar protocolos específicos
   s1ap || rrc || mac-lte

   # Mostrar solo mensajes RRC de enlace ascendente
   udp.port == 37011 || udp.port == 37012

   # Mostrar solo mensajes RRC de enlace descendente
   udp.port == 37001 || udp.port == 37002

   # Mostrar establecimiento de conexión RRC
   rrc.rrcConnectionRequest || rrc.rrcConnectionSetup

   # Mostrar mensajes de transferencia
   s1ap.HandoverRequired || s1ap.HandoverCommand

Casos de Uso

Pruebas de Conducción:

• Capturar la experiencia RF del usuario final
• Analizar el rendimiento de la transferencia
• Medir la calidad de la señal (RSRP, RSRQ, SINR)
• Identificar agujeros de cobertura

Solución de Problemas:

• Depurar fallos en el establecimiento de llamadas
• Analizar problemas de transferencia
• Investigar llamadas caídas
• Revisar eventos de movilidad

Optimización de RF:

• Validación de planificación de PCI
• Optimización de relaciones entre vecinos
• Ajuste de parámetros de transferencia
• Análisis de cobertura y capacidad

Resumen

Minimización de Pruebas de Conducción (MDT) permite recopilar mediciones de radio (RSRP, RSRQ, datos de cobertura) directamente de UEs sin pruebas de conducción tradicionales. Esta guía le muestra cómo capturar datos MDT de estaciones base Nokia AirScale utilizando la interfaz web Omnitouch RAN Monitor y visualizarlos en Wireshark.

Arquitectura

La TCE (Entidad de Recolección de Trazas) está integrada en el Omnitouch RAN Monitor y maneja la conversión de trazas de protocolo Ne3s específicas de Nokia en formatos estándar que se pueden visualizar en Wireshark.

Requisitos Previos

Licencias Requeridas

El Nokia Airscale requiere activaciones de características que incluyen Datos de Medición por Llamada para recopilar estos datos, y estas características deben estar habilitadas y configuradas.

Contacte a ONS si necesita ayuda con la licencia o tiene preguntas sobre su implementación específica.

Requisitos del Sistema

• Omnitouch RAN Monitor con TCE en ejecución
• Wireshark 3.0+ instalado en su máquina
• Plugins Lua de TCE instalados en Wireshark (ver TCE README)
• Conectividad de red a AirScale

Configuración de Trazas MDT

La TCE integrada en el RAN Monitor convierte los datos de Nokia entrantes en formatos estándar visualizables en Wireshark.

Paso 1: Configurar la Entidad de Recolección de Trazas

Utilice la interfaz web de RAN Monitor para configurar la estación base para enviar trazas a la TCE:

1. Abrir la interfaz web: https://<ran-monitor-ip>:9443
2. Navegar a la página de Estaciones Base
3. Hacer clic en el dispositivo que desea trazar
4. Ir a la sección de Gestión de Configuración
5. Descargar la configuración actual (copia de seguridad)
6. Editar la configuración para agregar/actualizar la configuración de TCE:
   • IP de la Entidad de Recolección de Trazas: <Su IP de RAN Monitor>
   • Puerto de la Entidad de Recolección de Trazas: 49151
7. Subir la configuración modificada
8. Validar la configuración (esperar a que se complete la validación)
9. Activar la configuración

Para ayuda con parámetros de configuración específicos o versiones de software AirScale, contacte a ONS.

Paso 2: Configurar MDT en el AirScale

Habilitar la trazas MDT en su estación base. Las opciones de configuración incluyen:

• Tipo de Trazas: MDT inmediato (tiempo real) o MDT registrado (modo inactivo)
• Ámbito del Área: Específico de la celda, Área de Seguimiento o PLMN
• Intervalo de Medición: Con qué frecuencia informan los UEs (por ejemplo, 5000 ms)
• Tipo de Medición: RSRP, RSRQ o ambos
• Profundidad de Trazas: Mínima, Media o Máxima

Contacte a ONS para orientación sobre cómo configurar estos parámetros para su caso de uso específico.

Paso 3: Activar la Sesión de Trazas

Una vez configurada, active la sesión de trazas en el AirScale. La estación base comenzará a enviar datos MDT a la TCE, que a su vez los reenviará a su máquina de monitoreo.

Visualización de Datos MDT en Wireshark

Configurar Captura en Wireshark

1. Iniciar Wireshark en su máquina
2. Capturar en la interfaz de bucle invertido (lo en Linux, lo0 en macOS, Loopback en Windows)
3. Establecer filtro de captura: udp port 37008
4. Iniciar captura

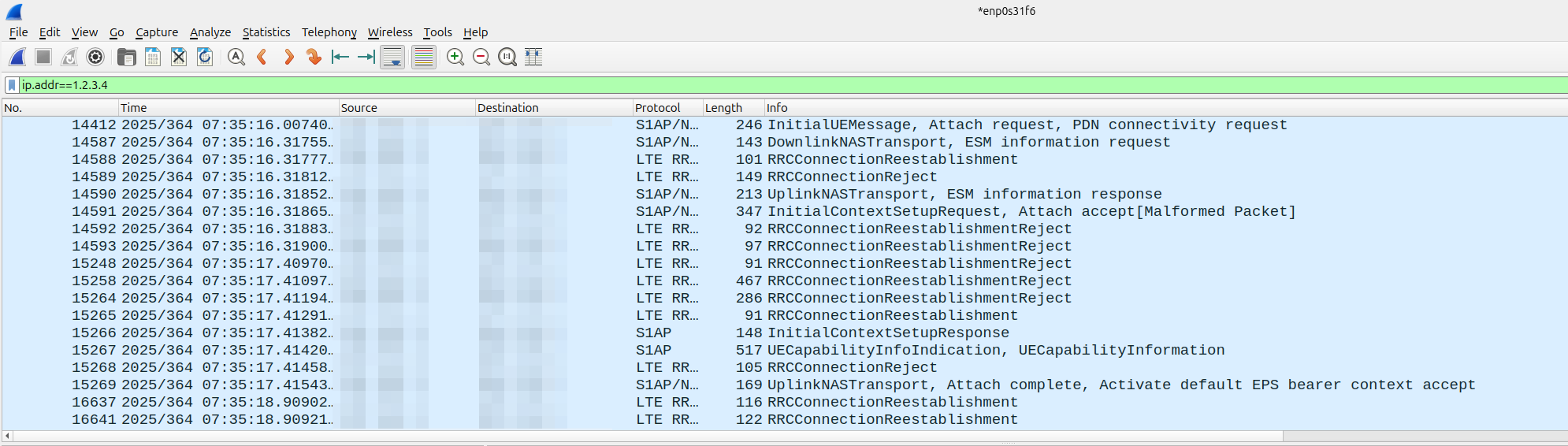

Ejemplo de captura de Wireshark mostrando mensajes de plano de control S1AP (InitialUEMessage, Attach request), mensajes LTE RRC (RRCConnectionReject, RRCConnectionReestablishment) y varios flujos de señalización capturados a través de la TCE.

Filtrar Mediciones MDT

Una vez que los datos fluyan, use estos filtros de visualización:

# Mostrar todos los Informes de Medición RRC
lte-rrc.measurementReport

# Mostrar todos los mensajes RRC de enlace ascendente
udp.dstport >= 37011 && udp.dstport <= 37012

# Filtrar por RSRP deficiente (< -100 dBm)
lte-rrc.rsrpResult < 40

# Filtrar por RSRQ deficiente (< -12 dB)
lte-rrc.rsrqResult < 22

Entendiendo los Datos

Las mediciones MDT aparecen como mensajes Informe de Medición RRC que contienen:

• Mediciones de Celda Servidora: RSRP y RSRQ para la celda conectada
• Mediciones de Celdas Vecinas: RSRP y RSRQ para celdas cercanas
• IDs de Celdas: IDs de celdas físicas para correlación
• Ubicación GPS: Si está configurado y es compatible con el UE

Expanda el mensaje RRC en Wireshark para ver mediciones detalladas:

Control de Recursos de Radio (RRC)
└─ Mensaje UL-DCCH
    └─ mensaje: informe de medición
        └─ Informe de Medición
            └─ resultadosMedición
                ├─ resultadoMediciónCeldaServidora (RSRP/RSRQ de la celda servidora)
                └─ resultadoMediciónCeldasVecinas (mediciones de celdas vecinas)

Exportar para Análisis

Para analizar datos fuera de línea:

1. Archivo → Exportar Diseciones de Paquetes → Como CSV
2. Incluir campos: lte-rrc.rsrpResult, lte-rrc.rsrqResult, lte-rrc.physCellId
3. Procesar en Excel, Python u otras herramientas

Casos de Uso Comunes

Análisis de Cobertura: Buscar áreas con RSRP/RSRQ débiles

lte-rrc.rsrpResult < 40 || lte-rrc.rsrqResult < 22

Análisis de Transferencia: Ver qué celdas vecinas informan los UEs

lte-rrc.MeasResultListEUTRA

Detección de Interferencias: Buen RSRP pero mal RSRQ indica interferencia

lte-rrc.rsrpResult > 50 && lte-rrc.rsrqResult < 20

Solución de Problemas

¿No hay datos en Wireshark?

• Verifique que TCE esté en ejecución: ps aux | grep beam
• Verifique que Wireshark esté capturando el bucle invertido con el filtro udp port 37008
• Confirme que la sesión de trazas esté activa en AirScale
• Verifique que la IP/puerto de TCE estén configurados correctamente en la estación base

¿Datos incompletos?

• Verifique que las licencias estén activas (MDT + Medición por Llamada)
• Aumente la profundidad de la traza a MÁXIMA
• Asegúrese de que los UEs admitan MDT (LTE Release 10+)

Para ayuda con la configuración, problemas de licencia o preguntas específicas sobre AirScale, contacte a ONS.

Lista de Verificación de Inicio Rápido

• Verificar que las licencias MDT y de medición por llamada estén activas
• Configurar la IP de TCE (IP de RAN Monitor) y el puerto 49151 en AirScale
• Iniciar TCE en el servidor RAN Monitor
• Activar la sesión de trazas MDT en la estación base
• Iniciar captura de Wireshark en el bucle invertido con el filtro udp port 37008
• Aplicar filtro de visualización: lte-rrc.measurementReport
• Analizar mediciones y exportar según sea necesario

Soporte

• Servicios de Red Omnitouch (ONS): Para configuración de AirScale, licencias y asistencia en implementación
