Guide de Configuration

📖 Retour à la Documentation Principale

Ce document fournit une référence complète de configuration pour le TAS Application Server.

Documentation Connexe

Configuration de Base

📋 README Principal - Vue d'ensemble et démarrage rapide
🔧 Guide des Opérations - Surveillance et tâches opérationnelles
📊 Référence des Métriques - Métriques Prometheus et surveillance

Interfaces d'Intégration

👥 Interface Sh - Récupération des données des abonnés depuis HSS/Dépôt
💳 Chargement en Ligne (Ro) - Intégration OCS et contrôle de crédit
📡 SS7 MAP - Requêtes HLR pour le roaming et le renvoi d'appels

Traitement des Appels

🔀 Configuration du Dialplan - Dialplan XML et logique de routage des appels
🔢 Traduction de Numéros - Règles de normalisation E.164
⚙️ Services Complémentaires - Renvoi d'appels, blocage CLI, urgence

Services à Valeur Ajoutée

📞 Messagerie Vocale - Service de messagerie vocale avec notifications SMS
🔊 Invites TTS - Configuration des invites Text-to-Speech
👥 Serveur de Conférence IMS - Conférences multi-parties

Tests & Conformité

🧪 HLR & Simulateur d'Appels - Outils de test
📜 Conformité ANSSI R226 - Conformité pour le marché français

Config

Le serveur d'application a besoin de :

Se connecter aux SIP Trunks / SBCs pour les appels vers/depuis le réseau externe
Se connecter au DRA ou HSS pour obtenir le Sh
Se connecter optionnellement au DRA ou OCS pour le chargement en ligne Ro
Configuration du Dialplan
Configuration autour des règles de numérotation / traduction de numéros
Configuration de la messagerie vocale
Invites
Tests
Métriques (Prometheus)

Configuration du Socket d'Événements

Le socket d'événements est utilisé pour le contrôle des appels, la surveillance des appels actifs et l'interaction avec le moteur de téléphonie. Cette connexion permet au TAS de contrôler le routage des appels, de récupérer des variables de canal et de gérer des sessions actives.

Emplacement de Configuration : config/runtime.exs

config :tas,
  fs_event_socket: %{
    host: "127.0.0.1",
    port: 8021,
    secret: "YourSecretPassword"
  }

Paramètres de Configuration :

host (string, requis) : Nom d'hôte ou adresse IP du serveur de socket d'événements
- Par défaut : "127.0.0.1" (localhost)
- Utilisez localhost si le moteur de téléphonie fonctionne sur le même serveur que TAS
- Utilisez l'IP distante pour les déploiements distribués
- Exemple : "10.8.82.60" pour une connexion distante
port (integer, requis) : Port TCP pour les connexions de socket d'événements
- Par défaut : 8021
- Le port standard de socket d'événements est 8021
- Doit correspondre à la configuration du socket d'événements dans votre moteur de téléphonie
- Exemple : 8021
secret (string, requis) : Mot de passe d'authentification pour le socket d'événements
- Doit correspondre au mot de passe configuré dans votre moteur de téléphonie
- Utilisé pour l'authentification des connexions ESL
- Remarque de Sécurité : Utilisez un mot de passe aléatoire fort et gardez-le sécurisé
- Exemple : "cd463RZ8qMk9AHMMDGT3V"

Cas d'Utilisation :

Contrôle et routage des appels en temps réel
Récupération des informations d'appel actif pour la vue /calls dans le Panneau de Contrôle
Exécution d'applications de dialplan de manière programmatique
Surveillance des changements d'état des appels et des événements
Gestion des conférences téléphoniques

Comportement de Connexion :

TAS établit des connexions persistantes au socket d'événements
Se reconnecte automatiquement en cas d'échec de connexion
Utilisé pour les modes entrants (recevoir des événements) et sortants (contrôler des appels)
Les délais d'attente de connexion et la logique de réessai sont intégrés

Considérations de Sécurité :

Utilisez toujours un mot de passe fort et unique pour le paramètre secret
Si vous utilisez des connexions distantes, assurez-vous que les règles de pare-feu n'autorisent que les serveurs TAS de confiance
Envisagez d'utiliser des connexions localhost uniquement lorsque TAS et le moteur de téléphonie sont co-localisés
Ne pas exposer le port du socket d'événements aux réseaux publics

Dépannage :

Connexion Refusée : Vérifiez que le moteur de téléphonie fonctionne et que le socket d'événements est activé
Échec de l'Authentification : Vérifiez que le secret correspond à la configuration du moteur de téléphonie
Erreurs de Délai d'Attente : Vérifiez la connectivité réseau et les règles de pare-feu
Impossible de Contrôler les Appels : Assurez-vous que TAS est connecté avec succès (vérifiez les journaux)

Configuration du Panneau de Contrôle

Le Panneau de Contrôle fournit une interface web pour surveiller et gérer le système TAS. Cela inclut la visualisation des abonnés, des CDR, des appels actifs, des pairs Diameter, des passerelles et de la configuration système.

Emplacement de Configuration : config/runtime.exs

config :control_panel,
  page_order: ["/application", "/configuration"]

config :control_panel, ControlPanelWeb.Endpoint,
  url: [host: "0.0.0.0", path: "/"],
  https: [
    port: 443,
    keyfile: "priv/cert/server.key",
    certfile: "priv/cert/server.crt"
  ]

Paramètres de Configuration :

Configuration de l'Ordre des Pages

page_order (liste de chaînes) : Contrôle l'ordre d'affichage des pages de configuration dans le Panneau de Contrôle
- Spécifie quelles pages apparaissent dans la navigation et leur ordre
- Exemple : ["/application", "/configuration"]
- Par défaut : Si non défini, les pages apparaissent dans l'ordre alphabétique par défaut

Configuration de l'Endpoint Web

url (carte) : Configuration de l'URL publique pour le Panneau de Contrôle
- host : Nom d'hôte pour générer des URLs (par exemple, "tas.example.com" ou "0.0.0.0")
- path : Chemin de base pour toutes les routes du Panneau de Contrôle (par défaut : "/")
- Utilisé pour générer des URLs absolues dans les redirections et les liens
https (carte) : Configuration HTTPS/TLS pour un accès sécurisé
- port (integer) : Numéro de port HTTPS (le standard est 443)
- keyfile (string) : Chemin vers le fichier de clé privée TLS (format PEM)
- certfile (string) : Chemin vers le fichier de certificat TLS (format PEM)
- Les deux fichiers doivent être lisibles par l'application TAS

Gestion des Certificats :

Le Panneau de Contrôle nécessite des certificats TLS valides pour un accès HTTPS :

Certificats Auto-Signés (Développement/Test) :

openssl req -x509 -newkey rsa:4096 -keyout priv/cert/server.key \
  -out priv/cert/server.crt -days 365 -nodes

Certificats de Production :
- Utilisez des certificats d'une Autorité de Certification (CA) de confiance
- Fournisseurs courants : Let's Encrypt (gratuit), CAs commerciaux
- Assurez-vous que les certificats incluent la chaîne complète pour la confiance du navigateur
- Gardez les clés privées sécurisées avec des permissions de fichier appropriées (chmod 600)

Contrôle d'Accès :

Le Panneau de Contrôle fournit un accès à des données opérationnelles sensibles :

Informations sur les Abonnés : Détails d'enregistrement, historique des appels, emplacements
Registres de Détails d'Appels : Enregistrements d'appels complets avec données MSISDN

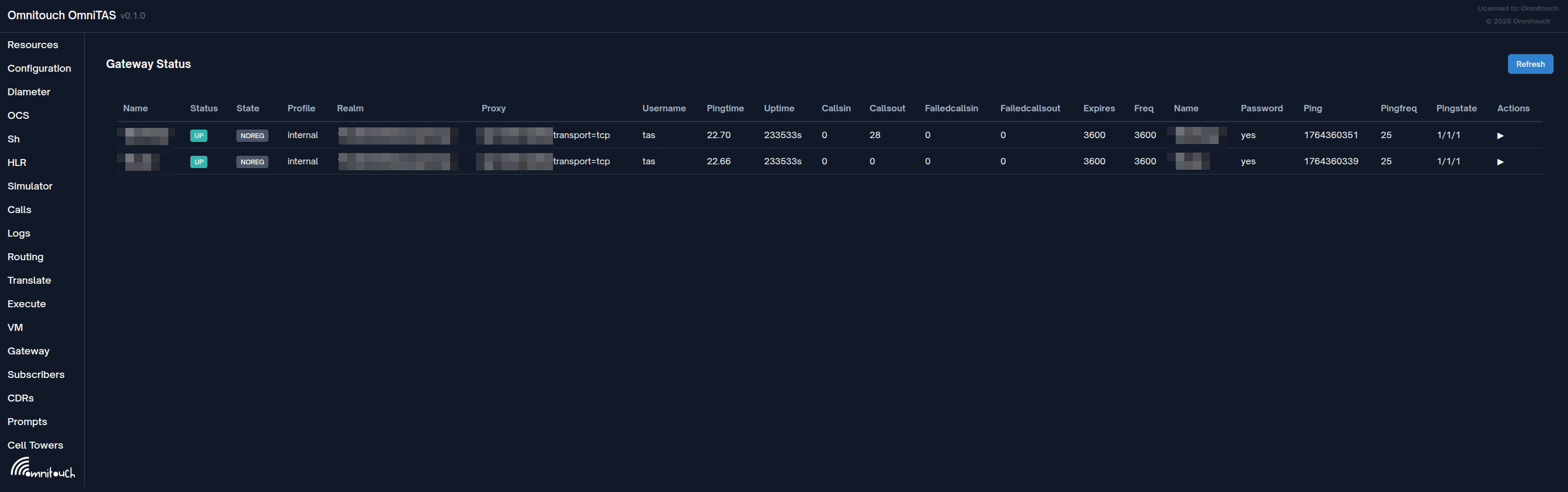

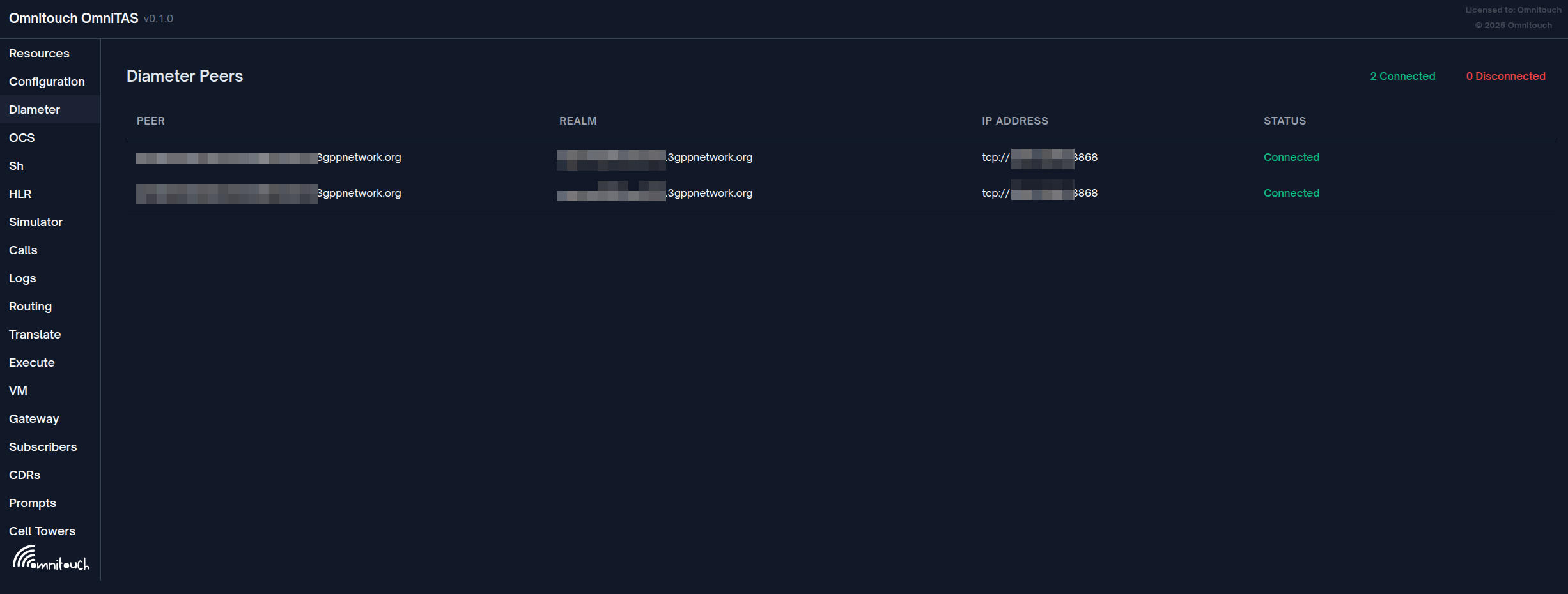

Configuration Système : Pairs Diameter, passerelles, routage
Appels Actifs : Surveillance en temps réel des sessions en cours

Mesures de Sécurité Recommandées :

Déployez derrière un pare-feu ou un VPN pour les environnements de production
Utilisez des certificats TLS forts d'une CA de confiance
Mettez en œuvre des contrôles d'accès au niveau du réseau (liste blanche IP)
Envisagez des couches d'authentification supplémentaires si exposé à l'extérieur
Auditez régulièrement les journaux d'accès
Utilisez uniquement HTTPS - ne jamais servir sur HTTP en clair

Modèles de Déploiement Courants :

Accès Interne Uniquement :

url: [host: "10.8.82.60", path: "/"]  # Réseau interne uniquement

Accès Externe avec Domaine :

url: [host: "tas.operator.com", path: "/"]
https: [port: 443, ...]

Derrière un Proxy Inverse :

url: [host: "tas.internal", path: "/panel"]  # Nginx/Apache redirige vers ceci

Dépannage :

Erreurs de Certificat : Vérifiez que les chemins vers keyfile et certfile sont corrects et que les fichiers sont lisibles
Port Déjà Utilisé : Vérifiez si un autre service utilise le port 443, ou changez-le pour un autre port
Impossible d'Accéder à l'UI : Vérifiez que les règles de pare-feu permettent l'accès au port HTTPS configuré
Échecs de Handshake SSL : Assurez-vous que le certificat et la clé correspondent et sont au format PEM

Configuration de l'API

Le TAS inclut une API REST pour un accès programmatique aux fonctions système, à la gestion des abonnés et aux données opérationnelles. L'API prend en charge la documentation OpenAPI/Swagger et est sécurisée avec TLS.

Emplacement de Configuration : config/runtime.exs

config :api_ex,
  api: %{
    port: 8444,
    listen_ip: "0.0.0.0",
    product_name: "OmniTAS",
    title: "API - OmniTAS",
    hostname: "localhost",
    enable_tls: true,
    tls_cert_path: "priv/cert/server.crt",
    tls_key_path: "priv/cert/server.key"
  }

Paramètres de Configuration :

port (integer, requis) : Port TCP pour le serveur API
- Par défaut : 8444
- Choisissez un port qui ne rentre pas en conflit avec d'autres services
- Le port HTTPS standard est 443, mais des ports personnalisés sont courants pour les API
- Exemple : 8444, 8443, 9443
listen_ip (string, requis) : Adresse IP à lier au serveur API
- "0.0.0.0" : Écoute sur toutes les interfaces réseau (accès externe)
- "127.0.0.1" : Écoute uniquement sur localhost (accès interne uniquement)
- IP spécifique : Lier à une interface particulière (par exemple, "10.8.82.60")
- Sécurité : Utilisez "127.0.0.1" si l'API n'est nécessaire qu'en interne
product_name (string) : Identifiant du produit pour les métadonnées de l'API
- Utilisé dans les réponses et la documentation de l'API
- Exemple : "OmniTAS", "MyOperator-IMS"
title (string) : Titre lisible par l'homme pour la documentation de l'API
- Affiché dans l'en-tête de l'UI OpenAPI/Swagger
- Exemple : "API - OmniTAS", "IMS Application Server API"
hostname (string) : Nom d'hôte pour le serveur API dans la documentation
- Utilisé dans la spécification OpenAPI pour générer des URLs d'exemple
- Doit correspondre à la façon dont les clients accèdent à l'API
- Exemples : "localhost", "api.operator.com", "10.8.82.60"
enable_tls (boolean) : Activer ou désactiver TLS/HTTPS pour l'API
- true : Servir l'API sur HTTPS (recommandé pour la production)
- false : Servir l'API sur HTTP (uniquement pour les tests/développement)
- Sécurité : Utilisez toujours true dans les environnements de production
tls_cert_path (string) : Chemin vers le fichier de certificat TLS (format PEM)
- Requis lorsque enable_tls: true
- Doit être lisible par l'application TAS
- Exemple : "priv/cert/server.crt"
tls_key_path (string) : Chemin vers le fichier de clé privée TLS (format PEM)
- Requis lorsque enable_tls: true
- Doit être lisible par l'application TAS
- Sécurité : Protégez avec des permissions de fichier (chmod 600)
- Exemple : "priv/cert/server.key"

Fonctionnalités de l'API :

L'API REST fournit un accès programmatique à :

Gestion et provisionnement des abonnés
Requêtes de Registres de Détails d'Appels (CDR)
État et vérifications de santé du système
État des pairs Diameter
État et statistiques des passerelles
Surveillance des appels actifs
Gestion de la configuration

Documentation OpenAPI/Swagger :

L'API inclut une documentation OpenAPI (Swagger) intégrée :

Accédez à l'UI Swagger à : https://hostname:port/api/swaggerui
Spécification JSON OpenAPI à : https://hostname:port/api/openapi
Test API interactif directement depuis le navigateur
Documentation complète des points de terminaison avec schémas de requête/réponse

Considérations de Sécurité :

Authentification : Implémentez une authentification API en fonction de vos exigences de sécurité
Accès Réseau : Utilisez des règles de pare-feu pour restreindre l'accès API aux clients autorisés
TLS Requis : Activez toujours TLS en production (enable_tls: true)
Validation des Certificats : Utilisez des certificats de confiance pour les API de production
Limitation de Taux : Envisagez d'implémenter une limitation de taux pour les API exposées au public
Journaux d'Accès : Surveillez les journaux d'accès API pour une activité suspecte

Exemple d'Utilisation :

# Interroger l'API avec curl (remplacez par le point de terminaison réel)
curl -k https://localhost:8444/api/health

# Accéder à la documentation Swagger
https://localhost:8444/api/swaggerui

Scénarios de Déploiement Courants :

API Interne Uniquement :

listen_ip: "127.0.0.1"  # Accessible uniquement depuis localhost
enable_tls: false       # HTTP pour les tests internes

API de Production avec TLS :

listen_ip: "0.0.0.0"    # Accessible depuis le réseau
enable_tls: true        # HTTPS requis
hostname: "api.operator.com"

Développement/Test :

listen_ip: "0.0.0.0"
enable_tls: false       # HTTP pour faciliter les tests
port: 8080              # Port non privilégié

Dépannage :

Échec de Liaison de Port : Vérifiez que le port n'est pas utilisé par un autre service, ou exécutez en tant que root pour les ports < 1024
Erreurs TLS : Vérifiez que les chemins de certificat et de clé sont corrects et que les fichiers sont lisibles
Impossible de Se Connecter : Vérifiez que le pare-feu permet l'accès au port configuré
Mismatch de Certificat : Assurez-vous que hostname correspond au Nom Commun (CN) ou SAN du certificat
API Retourne 404 : Vérifiez que l'application API a démarré avec succès dans les journaux

Configuration des SIP Trunks

Ansible est responsable de la création de la configuration XML pour chaque passerelle sortante, visible dans l'onglet Passerelles, qui sont utilisées pour les appels sortants.

Les adresses CSCF et les adresses de passerelle doivent être incluses dans la configuration visible à l'exécution, afin que nous sachions quelles IP autoriser pour les appels, nous faisons cela dans allowed_sbc_source_ips pour les Passerelles / SBCs (sources qui enverront du trafic MT vers le réseau) et allowed_cscf_ips pour les CSCFs (sources d'où le trafic MO sera originaire).

Remarque - Si vous allez router des appels de votre TAS vers lui-même (c'est-à-dire un appel MO vers un abonné sur le réseau qui retourne dans le dialplan MT), alors votre IP TAS doit également être dans la liste des IP sources autorisées.

config :tas,
  allowed_sbc_source_ips: ["10.5.198.200", "103.26.174.36"],
  allowed_cscf_ips: ["10.8.3.34"],

Depuis l'interface Web, nous pouvons voir l'état de chaque passerelle, et :

Statut d'enregistrement SIP (si l'enregistrement est activé)
Domaine SIP
Adresse Proxy SIP (si utilisée)
Nom d'utilisateur
Temps de Ping (Temps de réponse moyen des OPTIONS SIP (si OPTIONS SIP activées))
Temps de Fonctionnement (Secondes depuis que le profil a été redémarré ou est monté)
Appels entrants / Appels sortants / Appels échoués entrants / Appels échoués sortants
Dernier temps de ping OPTIONS SIP (Epoch)
Fréquence de ping OPTIONS SIP
Plus d'infos dans le bouton détails

Vue des Passerelles

Référence de Configuration des Passerelles

Les passerelles sont configurées au format XML. Chaque passerelle représente une connexion SIP trunk à un SBC externe, un opérateur ou une passerelle PSTN.

Exemple de Passerelle de Base :

<include>
  <gateway name="carrier_trunk">
    <param name="proxy" value="203.0.113.50;transport=tcp"/>
    <param name="register" value="true"/>
    <param name="caller-id-in-from" value="true"/>
    <param name="username" value="trunk_user"/>
    <param name="password" value="secure_password"/>
    <param name="register-transport" value="tcp"/>
    <param name="retry-seconds" value="30"/>
    <param name="ping" value="25"/>
  </gateway>
</include>

Passerelle sans Enregistrement :

<include>
  <gateway name="sbc_static">
    <param name="proxy" value="198.51.100.10"/>
    <param name="register" value="false"/>
    <param name="caller-id-in-from" value="true"/>
  </gateway>
</include>

Paramètres de Passerelle

Paramètres Requis

name (attribut de passerelle)

L'identifiant unique pour cette passerelle
Utilisé dans le dialplan pour référencer la passerelle : sofia/gateway/name/destination
Exemple : <gateway name="my_trunk">

proxy

Adresse IP ou nom d'hôte du proxy/passerelle SIP
Peut inclure le port et le protocole de transport
Exemples :
- value="203.0.113.50" (port par défaut 5060, UDP)
- value="203.0.113.50:5061" (port personnalisé)
- value="203.0.113.50;transport=tcp" (transport TCP)
- value="203.0.113.50:5061;transport=tls" (TLS sur le port 5061)

register

Indique s'il faut envoyer un SIP REGISTER à la passerelle
Valeurs : true | false
Défini sur true si le trunk nécessite un enregistrement
Défini sur false pour les trunks basés sur IP statique

Paramètres d'Authentification

username

Nom d'utilisateur d'authentification SIP
Utilisé dans l'enregistrement et pour l'authentification par digest
Requis si register="true"
Exemple : value="trunk_account_123"

password

Mot de passe d'authentification SIP
Utilisé pour les défis d'authentification par digest
Requis si register="true"
Exemple : value="MySecureP@ssw0rd"

realm

Domaine SIP pour l'authentification
Optionnel - généralement détecté automatiquement depuis le défi
Exemple : value="sip.carrier.com"

auth-username

Nom d'utilisateur alternatif pour l'authentification (si différent de username)
Rarement nécessaire - uniquement si l'opérateur exige un utilisateur différent dans l'auth par rapport à l'en-tête From
Exemple : value="auth_user_456"

Paramètres d'Enregistrement

register-transport

Protocole de transport pour les messages REGISTER
Valeurs : udp | tcp | tls
Doit correspondre au transport spécifié dans le paramètre proxy
Exemple : value="tcp"

register-proxy

Adresse proxy alternative pour l'enregistrement (si différente du routage des appels)
Utile lorsque le serveur d'enregistrement diffère du serveur de routage des appels
Exemple : value="register.carrier.com:5060"

retry-seconds

Secondes à attendre avant de réessayer un enregistrement échoué
Par défaut : 30
Plage : 5 à 3600
Exemple : value="30"

expire-seconds

Temps d'expiration de l'enregistrement en secondes
Par défaut : 3600 (1 heure)
La passerelle se réenregistrera avant l'expiration
Exemple : value="1800" (30 minutes)

caller-id-in-from

Inclure l'identifiant de l'appelant dans l'en-tête From SIP
Valeurs : true | false
true : L'en-tête From inclut le numéro d'appelant réel (exigé par la plupart des opérateurs)
false : L'en-tête From utilise le nom d'utilisateur de la passerelle
Recommandation : Défini sur true pour la plupart des déploiements
Exemple : value="true"

Paramètres de Surveillance

ping

Envoyer un ping SIP OPTIONS toutes les N secondes
Surveille la disponibilité de la passerelle et mesure la latence
D��sactivé si non spécifié ou défini sur 0
Valeurs typiques : 15 à 60 secondes
Visible dans l'UI d'État de la Passerelle comme "Temps de Ping"
Exemple : value="25"

ping-max

Temps maximum (secondes) pour réessayer les pings avant de marquer la passerelle comme hors service
Par défaut : Calculé à partir de l'intervalle ping
Exemple : value="3"

Paramètres de Routage des Appels

extension

Numéro de destination fixe à composer toujours sur cette passerelle
Rarement utilisé - généralement la destination provient du dialplan
Exemple : value="+12125551234"

extension-in-contact

Inclure l'extension dans l'en-tête Contact
Valeurs : true | false
Par défaut : false
Exemple : value="false"

contact-params

Paramètres supplémentaires à ajouter à l'en-tête Contact
Utile pour les exigences spécifiques à l'opérateur
Exemple : value="line=1;isup=true"

Paramètres Avancés

from-user

Remplacer le nom d'utilisateur dans l'en-tête From
Par défaut : Utilise le numéro d'appel ou le nom d'utilisateur de la passerelle
Exemple : value="trunk_pilot"

from-domain

Remplacer le domaine dans l'en-tête From
Par défaut : Utilise le domaine du proxy
Exemple : value="my-domain.com"

outbound-proxy

Proxy sortant pour tous les messages SIP
Différent de proxy - utilisé comme cible de l'en-tête Route
Exemple : value="edge-proxy.carrier.com:5060"

context

Contexte de dialplan pour les appels entrants de cette passerelle
Par défaut : public
Permet un routage des appels entrants différent par passerelle
Exemple : value="from-carrier"

channels

Nombre maximum d'appels simultanés sur cette passerelle
Par défaut : Illimité
Utilisé pour la gestion de la capacité
Exemple : value="100"

dtmf-type

Méthode de transmission DTMF
Valeurs : rfc2833 | info | inband | auto
Par défaut : rfc2833 (recommandé)
rfc2833 : Événements téléphoniques RTP (le plus courant)
info : Messages SIP INFO
inband : Tons audio
Exemple : value="rfc2833"

codec-prefs

Liste de codecs préférés pour cette passerelle
Liste séparée par des virgules dans l'ordre de préférence
Exemple : value="PCMU,PCMA,G729"
Codecs courants : PCMU, PCMA, G729, AMR, AMR-WB, G722, OPUS

rtp-timeout-sec

Raccrocher l'appel si aucun RTP reçu pendant N secondes
Par défaut : 0 (désactivé)
Utile pour détecter les appels morts
Exemple : value="120"

rtp-hold-timeout-sec

Délai d'attente pour les appels en attente sans RTP
Par défaut : 0 (désactivé)
Exemple : value="1800" (30 minutes)

Options de Signalisation SIP

sip-port

Port SIP local à utiliser pour cette passerelle
Par défaut : Port du profil
Rarement nécessaire
Exemple : value="5060"

rtp-ip

Adresse IP locale pour les médias RTP
Par défaut : IP RTP du profil
Exemple : value="10.0.0.5"

register-proxy-port

Port pour le proxy d'enregistrement
Nécessaire uniquement si différent du port proxy
Exemple : value="5061"

contact-host

Remplacer la partie hôte de l'en-tête Contact
Utile pour les scénarios NAT
Exemple : value="public-ip.example.com"

distinct-to

Utiliser un en-tête To distinct (différent de Request-URI)
Valeurs : true | false
Exigence spécifique à l'opérateur
Exemple : value="false"

cid-type

Type d'identifiant de l'appelant dans les en-têtes Remote-Party-ID ou P-Asserted-Identity
Valeurs : rpid | pid | none
rpid : En-tête Remote-Party-ID
pid : En-tête P-Asserted-Identity
Exemple : value="pid"

extension-in-contact

Ajouter un paramètre d'extension à l'URI Contact
Valeurs : true | false
Exemple : value="true"

Sécurité de Transport

transport (dans le paramètre proxy)

Protocole de transport
Valeurs : udp | tcp | tls | ws | wss
Spécifié comme partie de la valeur du proxy
Exemple : proxy="203.0.113.50;transport=tcp"

Pour les connexions TLS, une configuration de certificat supplémentaire peut être requise dans le profil SIP.

Exemple Complet avec Options Courantes

<include>
  <gateway name="primary_carrier">
    <!-- Requis : Connexion de base -->
    <param name="proxy" value="sbc.carrier.com:5060;transport=tcp"/>
    <param name="register" value="true"/>

    <!-- Authentification -->
    <param name="username" value="customer_trunk_01"/>
    <param name="password" value="SecurePassword123"/>

    <!-- Enregistrement -->
    <param name="register-transport" value="tcp"/>
    <param name="expire-seconds" value="1800"/>
    <param name="retry-seconds" value="30"/>

    <!-- Identifiant de l'appelant -->
    <param name="caller-id-in-from" value="true"/>

    <!-- Surveillance -->
    <param name="ping" value="30"/>

    <!-- Médias -->
    <param name="codec-prefs" value="PCMU,PCMA,G729"/>
    <param name="dtmf-type" value="rfc2833"/>

    <!-- Limites d'appels -->
    <param name="channels" value="100"/>

    <!-- Délais d'attente RTP -->
    <param name="rtp-timeout-sec" value="300"/>
  </gateway>
</include>

Utilisation de la Passerelle dans le Dialplan

Référencez les passerelles dans votre dialplan en utilisant le format sofia/gateway/name/destination :

<!-- Route vers une passerelle spécifique -->
<action application="bridge" data="sofia/gateway/primary_carrier/+12125551234"/>

<!-- Route utilisant une variable -->
<action application="bridge" data="sofia/gateway/primary_carrier/${tas_destination_number}"/>

<!-- Route avec des en-têtes SIP personnalisés -->
<action application="bridge" data="{sip_h_X-Custom=Value}sofia/gateway/primary_carrier/${tas_destination_number}"/>

<!-- Failover entre passerelles -->
<action application="bridge" data="sofia/gateway/primary_carrier/${tas_destination_number}|sofia/gateway/backup_carrier/${tas_destination_number}"/>

Dépannage des Problèmes de Passerelle

La Passerelle ne S'enregistre Pas :

Vérifiez que username et password sont corrects
Vérifiez que l'adresse proxy est accessible
Confirmez que register-transport correspond aux exigences de l'opérateur
Consultez les journaux pour les échecs d'authentification

Les Appels Échouent :

Vérifiez l'état de la passerelle dans l'UI Web (/gw)
Vérifiez que le paramètre caller-id-in-from correspond à l'exigence de l'opérateur
Confirmez la compatibilité des codecs avec codec-prefs
Vérifiez que le pare-feu autorise le trafic SIP et RTP

Qualité d'Appel Médiocre :

Consultez les temps de ping dans l'État de la Passerelle
Vérifiez que rtp-timeout-sec n'est pas trop agressif
Confirmez que les préférences de codec correspondent aux capacités du réseau
Surveillez la latence réseau et la perte de paquets

Configuration des Pairs Diameter

Les pairs Diameter doivent être définis dans la configuration à l'exécution.

Cette configuration est largement standard.

L'interface Ro n'a pas besoin d'être incluse dans les Applications si Ro n'est pas utilisé dans votre déploiement.

config :diameter_ex,
  diameter: %{
    service_name: :omnitouch_tas,
    listen_ip: "10.8.82.60",
    listen_port: 3868,
    decode_format: :map,
    host: "example-dc01-as01",
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    product_name: "OmniTAS",
    request_timeout: 5000,
    peer_selection_algorithm: :random,
    allow_undefined_peers_to_connect: true,
    log_unauthorized_peer_connection_attempts: true,
    control_module: Tas.Control.Diameter,
    processor_module: DiameterEx.Processor,
    auth_application_ids: [],
    acct_application_ids: [],
    vendor_id: 10415,
    supported_vendor_ids: [10415],
    # Optionnel : Domaine de destination global pour toutes les applications
    # destination_realm: "global.destination.realm",
    applications: [
      %{
        application_name: :sh,
        application_dictionary: :diameter_gen_3gpp_sh,
        # Optionnel : Domaine de destination spécifique à l'application pour les requêtes Sh
        # destination_realm: "sh.destination.realm",
        vendor_specific_application_ids: [
          %{
            vendor_id: 10415,
            auth_application_id: 16_777_217,
            acct_application_id: nil
          }
        ]
      },
      %{
        application_name: :ro,
        application_dictionary: :diameter_gen_3gpp_ro,
        # Optionnel : Domaine de destination spécifique à l'application pour les requêtes Ro
        # destination_realm: "ocs.destination.realm",
        vendor_specific_application_ids: [
          %{
            vendor_id: 0,
            auth_application_id: 4,
            acct_application_id: nil
          }
        ]
      }
    ],
    peers: [
      %{
        port: 3868,
        host: "example-dc01-dra01.epc.mnc001.mcc001.3gppnetwork.org",
        ip: "1.2.3.4",
        realm: "epc.mnc001.mcc001.3gppnetwork.org",
        tls: false,
        transport: :diameter_tcp,
        initiate_connection: true
      },
      %{
        port: 3869,
        host: "example-dc01-dra02.epc.mnc001.mcc001.3gppnetwork.org",
        ip: "1.2.3.44",
        realm: "epc.mnc001.mcc001.3gppnetwork.org",
        tls: false,
        transport: :diameter_tcp,
        initiate_connection: true
      }
    ]
  }

Paramètres de Configuration Diameter

Configuration du Service :

service_name (atom) : Identifiant unique pour cette instance de service Diameter
- Exemple : :omnitouch_tas
- Utilisé en interne pour la gestion du service
listen_ip (string) : Adresse IP à lier pour les connexions Diameter
- Exemple : "10.8.82.60"
- Utilisez "0.0.0.0" pour écouter sur toutes les interfaces
- Les pairs se connecteront à cette IP
listen_port (integer) : Port TCP pour les connexions Diameter
- Port standard Diameter : 3868
- Ne doit pas entrer en conflit avec d'autres services
host (string) : Identité d'hôte Diameter (sans domaine)
- Exemple : "example-dc01-as01"
- Combiné avec realm pour former l'AVP Origin-Host
- Doit être unique dans le réseau Diameter
realm (string) : Identité de domaine Diameter
- Exemple : "epc.mnc001.mcc001.3gppnetwork.org"
- Utilisé dans l'AVP Origin-Realm
- Doit correspondre aux conventions d'identification du réseau 3GPP
product_name (string) : Identifiant du produit dans les messages CER/CEA
- Exemple : "OmniTAS"
- Utilisé dans les messages d'échange de capacités
request_timeout (integer) : Délai d'attente en millisecondes pour les requêtes Diameter
- Exemple : 5000 (5 secondes)
- Les requêtes sans réponse dans ce délai expireront
peer_selection_algorithm (atom) : Algorithme pour sélectionner un pair lorsque plusieurs sont disponibles
- Valeurs : :random | :round_robin | :priority
- :random : Sélection aléatoire de pairs
- :round_robin : Distribution des requêtes de manière uniforme entre les pairs
vendor_id (integer) : ID du fournisseur 3GPP
- ID de fournisseur 3GPP standard : 10415
- Utilisé dans l'AVP Vendor-Specific-Application-Id

Configuration du Domaine de Destination

Le paramètre destination_realm contrôle l'AVP Destination-Realm inclus dans les requêtes Diameter. Cet AVP indique à l'Agent de Routage Diameter (DRA) où router la requête.

Trois niveaux de configuration :

Spécifique à l'application (priorité la plus élevée) : Définir destination_realm dans chaque configuration d'application
Global : Définir destination_realm au niveau supérieur de la configuration diameter
Fallback (priorité la plus basse) : Utilise la valeur realm si aucune des deux précédentes n'est configurée

Exemples de Configuration :

# Exemple 1 : Domaines de destination spécifiques à l'application
config :diameter_ex,
  diameter: %{
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    applications: [
      %{
        application_name: :sh,
        destination_realm: "hss.epc.mnc001.mcc001.3gppnetwork.org",
        # ... autre config
      },
      %{
        application_name: :ro,
        destination_realm: "ocs.epc.mnc001.mcc001.3gppnetwork.org",
        # ... autre config
      }
    ]
  }

# Exemple 2 : Domaine de destination global avec remplacement spécifique à l'application
config :diameter_ex,
  diameter: %{
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    destination_realm: "dra.epc.mnc001.mcc001.3gppnetwork.org",  # Par défaut pour toutes les applications
    applications: [
      %{
        application_name: :sh,
        # Utilisera le global : "dra.epc.mnc001.mcc001.3gppnetwork.org"
      },
      %{
        application_name: :ro,
        destination_realm: "ocs.epc.mnc001.mcc001.3gppnetwork.org",  # Remplacement
      }
    ]
  }

# Exemple 3 : Aucun domaine de destination configuré (utilise le domaine)
config :diameter_ex,
  diameter: %{
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    # Aucun domaine de destination spécifié nulle part
    applications: [
      %{
        application_name: :sh,
        # Utilisera le fallback de domaine : "epc.mnc001.mcc001.3gppnetwork.org"
      }
    ]
  }

Quand Utiliser le Domaine de Destination :

Différents systèmes backend : Lorsque Sh va vers HSS et Ro va vers OCS dans différents domaines
Routage DRA : Lorsque DRA utilise Destination-Realm pour router vers différents clusters backend
Déploiements multi-locataires : Router différentes applications vers différents domaines de locataires
Scénarios de test : Remplacer le domaine de destination par application pour tester sans changer les pairs

Hiérarchie de Fallback :

Domaine de destination spécifique à l'application
  ↓ (si non défini)
Domaine de destination global
  ↓ (si non défini)
domaine

Cela garantit que l'AVP Destination-Realm obligatoire est toujours présent dans les requêtes sortantes.

Vous pouvez vérifier l'état des pairs Diameter depuis l'onglet Diameter dans l'UI Web.

Vue des Pairs Diameter

Vous pouvez également tester la récupération des données Sh depuis l'onglet Sh dans l'UI Web pour essayer de récupérer des données depuis Sh.

Test de Données Sh

Documentation Connexe​

Configuration de Base​

Interfaces d'Intégration​

Traitement des Appels​

Services à Valeur Ajoutée​

Tests & Conformité​

Config​

Configuration du Socket d'Événements​

Configuration du Panneau de Contrôle​

Configuration de l'Ordre des Pages​

Configuration de l'Endpoint Web​

Configuration de l'API​

Configuration des SIP Trunks​

Référence de Configuration des Passerelles​

Paramètres de Passerelle​

Paramètres Requis​

Paramètres d'Authentification​

Paramètres d'Enregistrement​

Paramètres de Surveillance​

Paramètres de Routage des Appels​

Paramètres Avancés​

Options de Signalisation SIP​

Sécurité de Transport​

Exemple Complet avec Options Courantes​

Utilisation de la Passerelle dans le Dialplan​

Dépannage des Problèmes de Passerelle​

Configuration des Pairs Diameter​

Paramètres de Configuration Diameter​

Configuration du Domaine de Destination​

Documentation Connexe

Configuration de Base

Interfaces d'Intégration

Traitement des Appels

Services à Valeur Ajoutée

Tests & Conformité

Config

Configuration du Socket d'Événements

Configuration du Panneau de Contrôle

Configuration de l'Ordre des Pages

Configuration de l'Endpoint Web

Configuration de l'API

Configuration des SIP Trunks

Référence de Configuration des Passerelles

Paramètres de Passerelle

Paramètres Requis

Paramètres d'Authentification

Paramètres d'Enregistrement

Paramètres de Surveillance

Paramètres de Routage des Appels

Paramètres Avancés

Options de Signalisation SIP

Sécurité de Transport

Exemple Complet avec Options Courantes

Utilisation de la Passerelle dans le Dialplan

Dépannage des Problèmes de Passerelle

Configuration des Pairs Diameter

Paramètres de Configuration Diameter

Configuration du Domaine de Destination
