Guia de Configuração

📖 Voltar à Documentação Principal

Este documento fornece uma referência abrangente de configuração para o Servidor de Aplicação TAS.

Documentação Relacionada​

Configuração Principal​

Interfaces de Integração​

  • 👥 Interface Sh - Recuperação de dados de assinantes do HSS/Repositorio
  • 💳 Cobrança Online (Ro) - Integração OCS e controle de crédito
  • 📡 SS7 MAP - Consultas HLR para roaming e encaminhamento de chamadas

Processamento de Chamadas​

Serviços de Valor Agregado​

Testes & Conformidade​

Configuração​

O Servidor de Aplicação precisa:

  • Conectar-se a SIP Trunks / SBCs para chamadas de/para fora da rede
  • Conectar-se ao DRA ou HSS para obter o Sh
  • Opcionalmente conectar-se ao DRA ou OCS para cobrança online Ro
  • Configuração do Dialplan
  • Configuração em torno das regras de discagem / tradução de números
  • Configuração de correio de voz
  • Prompts
  • Testes
  • Métricas (Prometheus)

Configuração do Socket de Evento​

O Socket de Evento é usado para controle de chamadas, monitoramento de chamadas ativas e interação com o mecanismo de telefonia. Esta conexão permite que o TAS controle o roteamento de chamadas, recupere variáveis de canal e gerencie sessões ativas.

Localização da Configuração: config/runtime.exs

config :tas,
  fs_event_socket: %{
    host: "127.0.0.1",
    port: 8021,
    secret: "YourSecretPassword"
  }

Parâmetros de Configuração:

  • host (string, obrigatório): Nome do host ou endereço IP do servidor Socket de Evento

    • Padrão: "127.0.0.1" (localhost)
    • Use localhost se o mecanismo de telefonia estiver em execução no mesmo servidor que o TAS
    • Use IP remoto para implantações distribuídas
    • Exemplo: "10.8.82.60" para conexão remota

  • port (inteiro, obrigatório): Porta TCP para conexões do Socket de Evento

    • Padrão: 8021
    • A porta padrão do Socket de Evento é 8021
    • Deve corresponder à configuração do Socket de Evento em seu mecanismo de telefonia
    • Exemplo: 8021

  • secret (string, obrigatório): Senha de autenticação para o Socket de Evento

    • Deve corresponder à senha configurada em seu mecanismo de telefonia
    • Usada para autenticar conexões ESL
    • Nota de Segurança: Use uma senha forte e aleatória e mantenha-a segura
    • Exemplo: "cd463RZ8qMk9AHMMDGT3V"

Casos de Uso:

  • Controle e roteamento de chamadas em tempo real
  • Recuperação de informações de chamadas ativas para a visualização /calls no Painel de Controle
  • Execução programática de aplicações de dialplan
  • Monitoramento de mudanças de estado de chamadas e eventos
  • Gerenciamento de chamadas em conferência

Comportamento da Conexão:

  • O TAS estabelece conexões persistentes com o Socket de Evento
  • Reconecta automaticamente em caso de falha de conexão
  • Usado tanto para modos de entrada (recebendo eventos) quanto de saída (controlando chamadas)
  • Timeouts de conexão e lógica de retry estão embutidos

Considerações de Segurança:

  • Sempre use uma senha forte e única para o parâmetro secret
  • Se usar conexões remotas, certifique-se de que as regras de firewall permitam apenas servidores TAS confiáveis
  • Considere usar conexões apenas localhost quando o TAS e o mecanismo de telefonia estiverem co-localizados
  • Não exponha a porta do Socket de Evento a redes públicas

Solução de Problemas:

  • Conexão Recusada: Verifique se o mecanismo de telefonia está em execução e se o Socket de Evento está habilitado
  • Autenticação Falhou: Verifique se secret corresponde à configuração do mecanismo de telefonia
  • Erros de Timeout: Verifique a conectividade da rede e as regras de firewall
  • Não é possível controlar chamadas: Certifique-se de que o TAS se conectou com sucesso (verifique os logs)

Configuração do Painel de Controle​

O Painel de Controle fornece uma interface baseada na web para monitorar e gerenciar o sistema TAS. Isso inclui visualizar assinantes, CDRs, chamadas ativas, pares Diameter, gateways e configuração do sistema.

Localização da Configuração: config/runtime.exs

config :control_panel,
  page_order: ["/application", "/configuration"]

config :control_panel, ControlPanelWeb.Endpoint,
  url: [host: "0.0.0.0", path: "/"],
  https: [
    port: 443,
    keyfile: "priv/cert/server.key",
    certfile: "priv/cert/server.crt"
  ]

Parâmetros de Configuração:

Configuração da Ordem das Páginas​

  • page_order (lista de strings): Controla a ordem de exibição das páginas de configuração no Painel de Controle
    • Especifica quais páginas aparecem na navegação e sua ordem
    • Exemplo: ["/application", "/configuration"]
    • Padrão: Se não definido, as páginas aparecem na ordem alfabética padrão

Configuração do Endpoint Web​

  • url (mapa): Configuração da URL pública para o Painel de Controle

    • host: Nome do host para gerar URLs (ex: "tas.example.com" ou "0.0.0.0")
    • path: Caminho base para todas as rotas do Painel de Controle (padrão: "/")
    • Usado para gerar URLs absolutas em redirecionamentos e links

  • https (mapa): Configuração HTTPS/TLS para acesso seguro

    • port (inteiro): Número da porta HTTPS (padrão é 443)
    • keyfile (string): Caminho para o arquivo de chave privada TLS (formato PEM)
    • certfile (string): Caminho para o arquivo de certificado TLS (formato PEM)
    • Ambos os arquivos devem ser legíveis pela aplicação TAS

Gerenciamento de Certificados:

O Painel de Controle requer certificados TLS válidos para acesso HTTPS:

  1. Certificados Autoassinados (Desenvolvimento/Teste):

    openssl req -x509 -newkey rsa:4096 -keyout priv/cert/server.key \
      -out priv/cert/server.crt -days 365 -nodes

  2. Certificados de Produção:

    • Use certificados de uma Autoridade Certificadora (CA) confiável
    • Provedores comuns: Let's Encrypt (grátis), CAs comerciais
    • Certifique-se de que os certificados incluam a cadeia completa para confiança do navegador
    • Mantenha as chaves privadas seguras com permissões de arquivo apropriadas (chmod 600)

Controle de Acesso:

O Painel de Controle fornece acesso a dados operacionais sensíveis:

  • Informações do Assinante: Detalhes de registro, histórico de chamadas, localizações
  • Registros de Detalhes de Chamadas: Registros completos de chamadas com dados MSISDN
  • Configuração do Sistema: Pares Diameter, gateways, roteamento
  • Chamadas Ativas: Monitoramento em tempo real de sessões em andamento

Medidas de Segurança Recomendadas:

  • Implante atrás de firewall ou VPN para ambientes de produção
  • Use certificados TLS fortes de CAs confiáveis
  • Implemente controles de acesso em nível de rede (whitelisting de IP)
  • Considere camadas adicionais de autenticação se expostas externamente
  • Audite regularmente os logs de acesso
  • Use HTTPS apenas - nunca sirva sobre HTTP simples

Padrões Comuns de Implantação:

  1. Acesso Somente Interno:

    url: [host: "10.8.82.60", path: "/"]  # Somente rede interna

  2. Acesso Externo com Domínio:

    url: [host: "tas.operator.com", path: "/"]
    https: [port: 443, ...]

  3. Atrás de Proxy Reverso:

    url: [host: "tas.internal", path: "/panel"]  # Nginx/Apache encaminha para isso

Solução de Problemas:

  • Erros de Certificado: Verifique se os caminhos para keyfile e certfile estão corretos e os arquivos são legíveis
  • Porta Já em Uso: Verifique se outro serviço está usando a porta 443 ou mude para outra porta
  • Não é possível acessar a UI: Verifique se as regras de firewall permitem acesso à porta HTTPS configurada
  • Falhas na Negociação SSL: Certifique-se de que o certificado e a chave correspondem e estão no formato PEM

Configuração da API​

O TAS inclui uma API REST para acesso programático às funções do sistema, gerenciamento de assinantes e dados operacionais. A API suporta documentação OpenAPI/Swagger e é protegida com TLS.

Localização da Configuração: config/runtime.exs

config :api_ex,
  api: %{
    port: 8444,
    listen_ip: "0.0.0.0",
    product_name: "OmniTAS",
    title: "API - OmniTAS",
    hostname: "localhost",
    enable_tls: true,
    tls_cert_path: "priv/cert/server.crt",
    tls_key_path: "priv/cert/server.key"
  }

Parâmetros de Configuração:

  • port (inteiro, obrigatório): Porta TCP para o servidor API

    • Padrão: 8444
    • Escolha uma porta que não conflite com outros serviços
    • A porta HTTPS padrão é 443, mas portas personalizadas são comuns para APIs
    • Exemplo: 8444, 8443, 9443

  • listen_ip (string, obrigatório): Endereço IP para vincular o servidor API

    • "0.0.0.0": Ouvir em todas as interfaces de rede (acesso externo)
    • "127.0.0.1": Ouvir apenas no localhost (acesso interno apenas)
    • IP específico: Vincular a uma interface particular (ex: "10.8.82.60")
    • Segurança: Use "127.0.0.1" se a API for necessária apenas internamente

  • product_name (string): Identificador do produto para metadados da API

    • Usado nas respostas da API e na documentação
    • Exemplo: "OmniTAS", "MyOperator-IMS"

  • title (string): Título legível por humanos para a documentação da API

    • Exibido no cabeçalho da UI OpenAPI/Swagger
    • Exemplo: "API - OmniTAS", "API do Servidor de Aplicação IMS"

  • hostname (string): Nome do host para o servidor API na documentação

    • Usado na especificação OpenAPI para gerar URLs de exemplo
    • Deve corresponder à forma como os clientes acessam a API
    • Exemplos: "localhost", "api.operator.com", "10.8.82.60"

  • enable_tls (booleano): Habilitar ou desabilitar TLS/HTTPS para a API

    • true: Servir API sobre HTTPS (recomendado para produção)
    • false: Servir API sobre HTTP (apenas para teste/desenvolvimento)
    • Segurança: Sempre use true em ambientes de produção

  • tls_cert_path (string): Caminho para o arquivo de certificado TLS (formato PEM)

    • Necessário quando enable_tls: true
    • Deve ser legível pela aplicação TAS
    • Exemplo: "priv/cert/server.crt"

  • tls_key_path (string): Caminho para o arquivo de chave privada TLS (formato PEM)

    • Necessário quando enable_tls: true
    • Deve ser legível pela aplicação TAS
    • Segurança: Proteja com permissões de arquivo (chmod 600)
    • Exemplo: "priv/cert/server.key"

Recursos da API:

A API REST fornece acesso programático a:

  • Gerenciamento e provisionamento de assinantes
  • Consultas de Registros de Detalhes de Chamadas (CDR)
  • Status do sistema e verificações de saúde
  • Status de pares Diameter
  • Status e estatísticas de gateways
  • Monitoramento de chamadas ativas
  • Gerenciamento de configuração

Documentação OpenAPI/Swagger:

A API inclui documentação OpenAPI (Swagger) embutida:

  • Acesse a UI Swagger em: https://hostname:port/api/swaggerui
  • Especificação JSON OpenAPI em: https://hostname:port/api/openapi
  • Teste interativo da API diretamente do navegador
  • Documentação completa de endpoints com esquemas de solicitação/resposta

Considerações de Segurança:

  • Autenticação: Implemente autenticação da API com base em seus requisitos de segurança
  • Acesso à Rede: Use regras de firewall para restringir o acesso à API a clientes autorizados
  • TLS Necessário: Sempre habilite TLS em produção (enable_tls: true)
  • Validação de Certificado: Use certificados confiáveis para APIs de produção
  • Limitação de Taxa: Considere implementar limitação de taxa para APIs voltadas ao público
  • Logs de Acesso: Monitore os logs de acesso da API para atividades suspeitas

Exemplo de Uso:

# Consultar API com curl (substitua pelo endpoint real)
curl -k https://localhost:8444/api/health

# Acessar documentação Swagger
https://localhost:8444/api/swaggerui

Cenários Comuns de Implantação:

  1. API Somente Interna:

    listen_ip: "127.0.0.1"  # Acessível apenas do localhost
    enable_tls: false       # HTTP para teste interno

  2. API de Produção com TLS:

    listen_ip: "0.0.0.0"    # Acessível pela rede
    enable_tls: true        # HTTPS necessário
    hostname: "api.operator.com"

  3. Desenvolvimento/Teste:

    listen_ip: "0.0.0.0"
    enable_tls: false       # HTTP para facilitar o teste
    port: 8080              # Porta não privilegiada

Solução de Problemas:

  • Falha ao Vincular Porta: Verifique se a porta não está em uso por outro serviço ou execute como root para portas < 1024
  • Erros de TLS: Verifique se os caminhos do certificado e da chave estão corretos e os arquivos são legíveis
  • Não é possível Conectar: Verifique se o firewall permite acesso à porta configurada
  • Desvio de Certificado: Certifique-se de que hostname corresponde ao Nome Comum (CN) ou SAN do certificado
  • API Retorna 404: Verifique se a aplicação da API foi iniciada com sucesso nos logs

Configuração do SIP Trunk​

O Ansible é responsável por criar a configuração XML para cada gateway de saída, visível na aba Gateways, que são usados para chamadas de saída.

Os endereços CSCF e os endereços de Gateway devem ser incluídos na configuração de runtime, para que saibamos quais IPs permitir chamadas, fazemos isso em allowed_sbc_source_ips para Gateways / SBCs (fontes que enviarão tráfego MT para a rede) e allowed_cscf_ips para CSCFs (fontes de onde o tráfego MO se originará).

Nota - Se você irá roteirizar chamadas do seu TAS para ele mesmo (ou seja, uma chamada MO para um assinante on-net roteia de volta para o dialplan MT), então o IP do seu TAS também deve estar na lista de IPs de origem permitidos.

config :tas,
  allowed_sbc_source_ips: ["10.5.198.200", "103.26.174.36"],
  allowed_cscf_ips: ["10.8.3.34"],

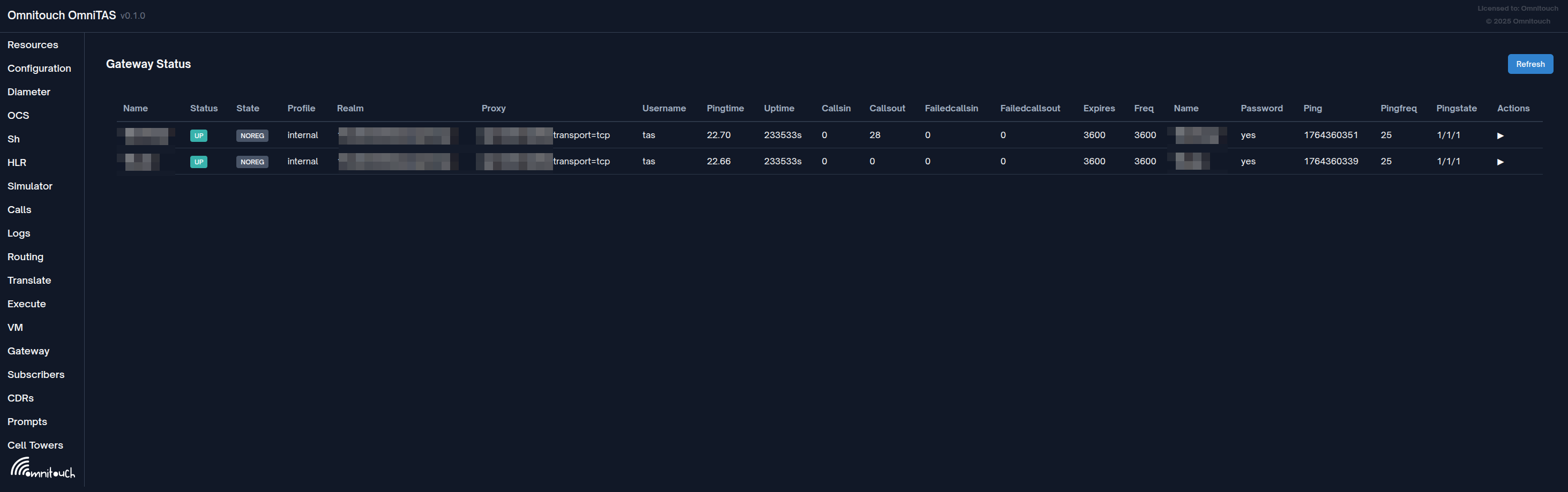

Na interface da Web, podemos ver o estado de cada gateway, e:

  • Status de Registro SIP (se o registro estiver habilitado)
  • Realm SIP
  • Endereço Proxy SIP (se usado)
  • Nome de Usuário
  • Tempo de Ping (Tempo médio de resposta SIP OPTIONs (se SIP OPTIONs habilitado))
  • Tempo de Atividade (Segundos desde que o perfil foi reiniciado ou ativado)
  • Chamadas em / Chamadas Saindo / Chamadas Falhadas em / Chamadas Falhadas Saindo
  • Último tempo de ping SIP OPTIONs (Epoch)
  • Frequência de ping SIP OPTIONs
  • Mais informações no botão detalhe

Visão dos Gateways

Referência de Configuração do Gateway​

Os gateways são configurados em formato XML. Cada gateway representa uma conexão SIP trunk para um SBC externo, operadora ou gateway PSTN.

Exemplo Básico de Gateway:

<include>
  <gateway name="carrier_trunk">
    <param name="proxy" value="203.0.113.50;transport=tcp"/>
    <param name="register" value="true"/>
    <param name="caller-id-in-from" value="true"/>
    <param name="username" value="trunk_user"/>
    <param name="password" value="secure_password"/>
    <param name="register-transport" value="tcp"/>
    <param name="retry-seconds" value="30"/>
    <param name="ping" value="25"/>
  </gateway>
</include>

Gateway sem Registro:

<include>
  <gateway name="sbc_static">
    <param name="proxy" value="198.51.100.10"/>
    <param name="register" value="false"/>
    <param name="caller-id-in-from" value="true"/>
  </gateway>
</include>

Parâmetros do Gateway​

Parâmetros Obrigatórios​

name (atributo do gateway)

  • O identificador único para este gateway
  • Usado no dialplan para referenciar o gateway: sofia/gateway/name/destination
  • Exemplo: <gateway name="my_trunk">

proxy

  • Endereço IP ou nome do host do proxy/gateway SIP
  • Pode incluir porta e protocolo de transporte
  • Exemplos:
    • value="203.0.113.50" (porta padrão 5060, UDP)
    • value="203.0.113.50:5061" (porta personalizada)
    • value="203.0.113.50;transport=tcp" (transporte TCP)
    • value="203.0.113.50:5061;transport=tls" (TLS na porta 5061)

register

  • Se deve enviar SIP REGISTER para o gateway
  • Valores: true | false
  • Defina como true se o trunk exigir registro
  • Defina como false para trunks baseados em IP estático
Parâmetros de Autenticação​

username

  • Nome de usuário de autenticação SIP
  • Usado no REGISTER e para autenticação digest
  • Obrigatório se register="true"
  • Exemplo: value="trunk_account_123"

password

  • Senha de autenticação SIP
  • Usada para desafios de autenticação digest
  • Obrigatório se register="true"
  • Exemplo: value="MySecureP@ssw0rd"

realm

  • Realm SIP para autenticação
  • Opcional - geralmente detectado automaticamente a partir do desafio
  • Exemplo: value="sip.carrier.com"

auth-username

  • Nome de usuário alternativo para autenticação (se diferente de username)
  • Raramente necessário - apenas se a operadora exigir um usuário diferente no auth vs cabeçalho From
  • Exemplo: value="auth_user_456"
Parâmetros de Registro​

register-transport

  • Protocolo de transporte para mensagens REGISTER
  • Valores: udp | tcp | tls
  • Deve corresponder ao transporte especificado no parâmetro proxy
  • Exemplo: value="tcp"

register-proxy

  • Endereço proxy alternativo para REGISTER (se diferente do roteamento de chamadas)
  • Útil quando o servidor de registro difere do servidor de roteamento de chamadas
  • Exemplo: value="register.carrier.com:5060"

retry-seconds

  • Segundos a esperar antes de tentar novamente o registro falhado
  • Padrão: 30
  • Intervalo: 5 a 3600
  • Exemplo: value="30"

expire-seconds

  • Tempo de expiração do registro em segundos
  • Padrão: 3600 (1 hora)
  • O gateway irá re-registrar antes da expiração
  • Exemplo: value="1800" (30 minutos)

caller-id-in-from

  • Incluir ID do chamador no cabeçalho From SIP
  • Valores: true | false
  • true: O cabeçalho From inclui o número real do chamador (exigido pela maioria das operadoras)
  • false: O cabeçalho From usa o nome de usuário do gateway
  • Recomendação: Defina como true para a maioria das implantações
  • Exemplo: value="true"
Parâmetros de Monitoramento​

ping

  • Enviar ping SIP OPTIONS a cada N segundos
  • Monitora a disponibilidade do gateway e mede a latência
  • Desativado se não especificado ou definido como 0
  • Valores típicos: 15 a 60 segundos
  • Visível na UI de Status do Gateway como "Tempo de Ping"
  • Exemplo: value="25"

ping-max

  • Tempo máximo (em segundos) para tentar pings antes de marcar o gateway como inativo
  • Padrão: Calculado a partir do intervalo de ping
  • Exemplo: value="3"
Parâmetros de Roteamento de Chamadas​

extension

  • Número de destino fixo para sempre discar neste gateway
  • Raramente usado - geralmente o destino vem do dialplan
  • Exemplo: value="+12125551234"

extension-in-contact

  • Incluir extensão no cabeçalho Contact
  • Valores: true | false
  • Padrão: false
  • Exemplo: value="false"

contact-params

  • Parâmetros adicionais para anexar ao cabeçalho Contact
  • Útil para requisitos específicos da operadora
  • Exemplo: value="line=1;isup=true"
Parâmetros Avançados​

from-user

  • Substituir nome de usuário no cabeçalho From
  • Padrão: Usa o número de chamada ou nome de usuário do gateway
  • Exemplo: value="trunk_pilot"

from-domain

  • Substituir domínio no cabeçalho From
  • Padrão: Usa o domínio do proxy
  • Exemplo: value="my-domain.com"

outbound-proxy

  • Proxy de saída para todas as mensagens SIP
  • Diferente de proxy - usado como alvo do cabeçalho Route
  • Exemplo: value="edge-proxy.carrier.com:5060"

context

  • Contexto do dialplan para chamadas de entrada deste gateway
  • Padrão: public
  • Permite diferentes roteamentos de chamadas de entrada por gateway
  • Exemplo: value="from-carrier"

channels

  • Chamadas simultâneas máximas neste gateway
  • Padrão: Ilimitado
  • Usado para gerenciamento de capacidade
  • Exemplo: value="100"

dtmf-type

  • Método de transmissão DTMF
  • Valores: rfc2833 | info | inband | auto
  • Padrão: rfc2833 (recomendado)
  • rfc2833: Eventos de telefone RTP (mais comum)
  • info: Mensagens SIP INFO
  • inband: Tons de áudio
  • Exemplo: value="rfc2833"

codec-prefs

  • Lista de codecs preferidos para este gateway
  • Lista separada por vírgulas na ordem de preferência
  • Exemplo: value="PCMU,PCMA,G729"
  • Codecs comuns: PCMU, PCMA, G729, AMR, AMR-WB, G722, OPUS

rtp-timeout-sec

  • Desligar chamada se nenhum RTP recebido por N segundos
  • Padrão: 0 (desativado)
  • Útil para detectar chamadas mortas
  • Exemplo: value="120"

rtp-hold-timeout-sec

  • Timeout para chamadas em espera sem RTP
  • Padrão: 0 (desativado)
  • Exemplo: value="1800" (30 minutos)
Opções de Sinalização SIP​

sip-port

  • Porta SIP local a ser usada para este gateway
  • Padrão: Porta do perfil
  • Raramente necessário
  • Exemplo: value="5060"

rtp-ip

  • Endereço IP local para mídia RTP
  • Padrão: IP RTP do perfil
  • Exemplo: value="10.0.0.5"

register-proxy-port

  • Porta para proxy de registro
  • Apenas necessário se diferente da porta do proxy
  • Exemplo: value="5061"

contact-host

  • Substituir a parte do host do cabeçalho Contact
  • Útil para cenários NAT
  • Exemplo: value="public-ip.example.com"

distinct-to

  • Usar cabeçalho To distinto (diferente do Request-URI)
  • Valores: true | false
  • Requisito específico da operadora
  • Exemplo: value="false"

cid-type

  • Tipo de ID do chamador nos cabeçalhos Remote-Party-ID ou P-Asserted-Identity
  • Valores: rpid | pid | none
  • rpid: Cabeçalho Remote-Party-ID
  • pid: Cabeçalho P-Asserted-Identity
  • Exemplo: value="pid"

extension-in-contact

  • Adicionar parâmetro de extensão ao URI de Contact
  • Valores: true | false
  • Exemplo: value="true"
Segurança de Transporte​

transport (no parâmetro proxy)

  • Protocolo de transporte
  • Valores: udp | tcp | tls | ws | wss
  • Especificado como parte do valor do proxy
  • Exemplo: proxy="203.0.113.50;transport=tcp"

Para conexões TLS, pode ser necessária configuração adicional de certificado no perfil SIP.

Exemplo Completo com Opções Comuns​

<include>
  <gateway name="primary_carrier">
    <!-- Obrigatório: Conexão básica -->
    <param name="proxy" value="sbc.carrier.com:5060;transport=tcp"/>
    <param name="register" value="true"/>

    <!-- Autenticação -->
    <param name="username" value="customer_trunk_01"/>
    <param name="password" value="SecurePassword123"/>

    <!-- Registro -->
    <param name="register-transport" value="tcp"/>
    <param name="expire-seconds" value="1800"/>
    <param name="retry-seconds" value="30"/>

    <!-- ID do Chamador -->
    <param name="caller-id-in-from" value="true"/>

    <!-- Monitoramento -->
    <param name="ping" value="30"/>

    <!-- Mídia -->
    <param name="codec-prefs" value="PCMU,PCMA,G729"/>
    <param name="dtmf-type" value="rfc2833"/>

    <!-- Limites de Chamadas -->
    <param name="channels" value="100"/>

    <!-- Timeouts RTP -->
    <param name="rtp-timeout-sec" value="300"/>
  </gateway>
</include>

Uso do Gateway no Dialplan​

Referencie gateways em seu dialplan usando o formato sofia/gateway/name/destination:

<!-- Roteamento para gateway específico -->
<action application="bridge" data="sofia/gateway/primary_carrier/+12125551234"/>

<!-- Roteamento usando variável -->
<action application="bridge" data="sofia/gateway/primary_carrier/${tas_destination_number}"/>

<!-- Roteamento com cabeçalhos SIP personalizados -->
<action application="bridge" data="{sip_h_X-Custom=Value}sofia/gateway/primary_carrier/${tas_destination_number}"/>

<!-- Failover entre gateways -->
<action application="bridge" data="sofia/gateway/primary_carrier/${tas_destination_number}|sofia/gateway/backup_carrier/${tas_destination_number}"/>

Solução de Problemas com Gateway​

Gateway Não Registra:

  • Verifique se username e password estão corretos
  • Verifique se o endereço proxy é acessível
  • Confirme se register-transport corresponde aos requisitos da operadora
  • Revise os logs para falhas de autenticação

Chamadas Falham:

  • Verifique o status do gateway na UI da Web (/gw)
  • Verifique se a configuração de caller-id-in-from corresponde ao requisito da operadora
  • Confirme a compatibilidade de codec com codec-prefs
  • Verifique se o firewall permite tráfego SIP e RTP

Qualidade de Chamada Ruim:

  • Revise os tempos de ping no Status do Gateway
  • Verifique se rtp-timeout-sec não é muito agressivo
  • Confirme se as preferências de codec correspondem às capacidades da rede
  • Monitore a latência da rede e a perda de pacotes

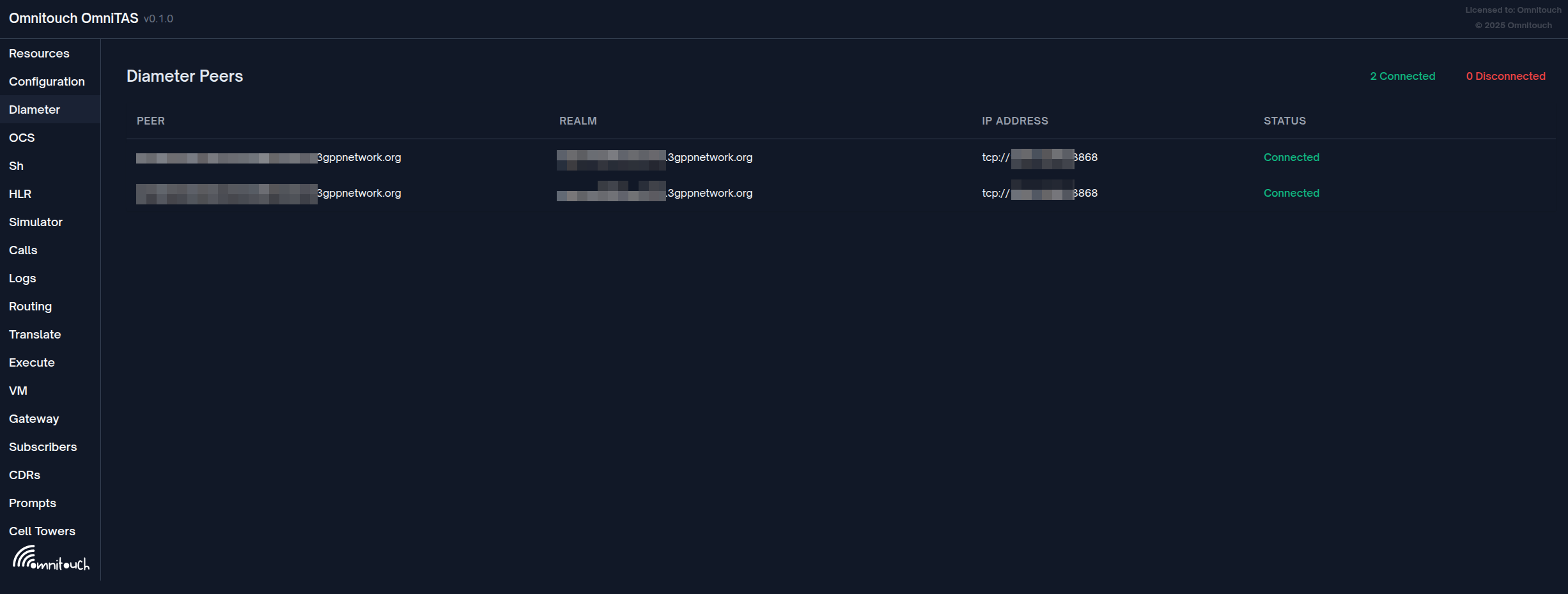

Configuração do Par de Diameter​

Os pares Diameter devem ser definidos na configuração de runtime.

Esta configuração é em grande parte boilerplate.

A interface Ro não precisa ser incluída nas Aplicações se Ro não for usada em sua implantação.

config :diameter_ex,
  diameter: %{
    service_name: :omnitouch_tas,
    listen_ip: "10.8.82.60",
    listen_port: 3868,
    decode_format: :map,
    host: "example-dc01-as01",
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    product_name: "OmniTAS",
    request_timeout: 5000,
    peer_selection_algorithm: :random,
    allow_undefined_peers_to_connect: true,
    log_unauthorized_peer_connection_attempts: true,
    control_module: Tas.Control.Diameter,
    processor_module: DiameterEx.Processor,
    auth_application_ids: [],
    acct_application_ids: [],
    vendor_id: 10415,
    supported_vendor_ids: [10415],
    # Opcional: Realm de destino global para todas as aplicações
    # destination_realm: "global.destination.realm",
    applications: [
      %{
        application_name: :sh,
        application_dictionary: :diameter_gen_3gpp_sh,
        # Opcional: Realm de destino específico da aplicação para solicitações Sh
        # destination_realm: "sh.destination.realm",
        vendor_specific_application_ids: [
          %{
            vendor_id: 10415,
            auth_application_id: 16_777_217,
            acct_application_id: nil
          }
        ]
      },
      %{
        application_name: :ro,
        application_dictionary: :diameter_gen_3gpp_ro,
        # Opcional: Realm de destino específico da aplicação para solicitações Ro
        # destination_realm: "ocs.destination.realm",
        vendor_specific_application_ids: [
          %{
            vendor_id: 0,
            auth_application_id: 4,
            acct_application_id: nil
          }
        ]
      }
    ],
    peers: [
      %{
        port: 3868,
        host: "example-dc01-dra01.epc.mnc001.mcc001.3gppnetwork.org",
        ip: "1.2.3.4",
        realm: "epc.mnc001.mcc001.3gppnetwork.org",
        tls: false,
        transport: :diameter_tcp,
        initiate_connection: true
      },
      %{
        port: 3869,
        host: "example-dc01-dra02.epc.mnc001.mcc001.3gppnetwork.org",
        ip: "1.2.3.44",
        realm: "epc.mnc001.mcc001.3gppnetwork.org",
        tls: false,
        transport: :diameter_tcp,
        initiate_connection: true
      }
    ]
  }

Parâmetros de Configuração do Diameter​

Configuração do Serviço:

  • service_name (atom): Identificador único para esta instância de serviço Diameter

    • Exemplo: :omnitouch_tas
    • Usado internamente para gerenciamento de serviço

  • listen_ip (string): Endereço IP para vincular conexões Diameter

    • Exemplo: "10.8.82.60"
    • Use "0.0.0.0" para ouvir em todas as interfaces
    • Os pares se conectarão a este IP

  • listen_port (inteiro): Porta TCP para conexões Diameter

    • Porta Diameter padrão: 3868
    • Não deve conflitar com outros serviços

  • host (string): Identidade do host Diameter (sem realm)

    • Exemplo: "example-dc01-as01"
    • Combinado com realm para formar o AVP Origin-Host
    • Deve ser único dentro da rede Diameter

  • realm (string): Identidade do realm Diameter

    • Exemplo: "epc.mnc001.mcc001.3gppnetwork.org"
    • Usado no AVP Origin-Realm
    • Deve corresponder às convenções de identificador de rede 3GPP

  • product_name (string): Identificador do produto nas mensagens CER/CEA

    • Exemplo: "OmniTAS"
    • Usado em mensagens de Troca de Capacidades

  • request_timeout (inteiro): Timeout em milissegundos para solicitações Diameter

    • Exemplo: 5000 (5 segundos)
    • Solicitações sem resposta dentro deste tempo irão expirar

  • peer_selection_algorithm (atom): Algoritmo para selecionar o par quando múltiplos disponíveis

    • Valores: :random | :round_robin | :priority
    • :random: Seleção aleatória de par
    • :round_robin: Distribuir solicitações uniformemente entre os pares

  • vendor_id (inteiro): ID do fornecedor 3GPP

    • ID do fornecedor 3GPP padrão: 10415
    • Usado no AVP Vendor-Specific-Application-Id

Configuração do Realm de Destino​

O parâmetro destination_realm controla o AVP Destination-Realm incluído nas solicitações Diameter. Este AVP informa ao Agente de Roteamento Diameter (DRA) para onde roteá a solicitação.

Três níveis de configuração:

  1. Específico da aplicação (maior prioridade): Defina destination_realm dentro de cada configuração de aplicação
  2. Global: Defina destination_realm no nível superior da configuração diameter
  3. Fallback (menor prioridade): Usa o valor de realm se nenhum dos acima estiver configurado

Exemplos de Configuração:

# Exemplo 1: Realms de destino específicos da aplicação
config :diameter_ex,
  diameter: %{
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    applications: [
      %{
        application_name: :sh,
        destination_realm: "hss.epc.mnc001.mcc001.3gppnetwork.org",
        # ... outras configurações
      },
      %{
        application_name: :ro,
        destination_realm: "ocs.epc.mnc001.mcc001.3gppnetwork.org",
        # ... outras configurações
      }
    ]
  }

# Exemplo 2: Realm de destino global com substituição específica da aplicação
config :diameter_ex,
  diameter: %{
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    destination_realm: "dra.epc.mnc001.mcc001.3gppnetwork.org",  # Padrão para todas as aplicações
    applications: [
      %{
        application_name: :sh,
        # Usará global: "dra.epc.mnc001.mcc001.3gppnetwork.org"
      },
      %{
        application_name: :ro,
        destination_realm: "ocs.epc.mnc001.mcc001.3gppnetwork.org",  # Substituição
      }
    ]
  }

# Exemplo 3: Nenhum destination_realm configurado (usa realm)
config :diameter_ex,
  diameter: %{
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    # Nenhum destination_realm especificado em nenhum lugar
    applications: [
      %{
        application_name: :sh,
        # Usará fallback de realm: "epc.mnc001.mcc001.3gppnetwork.org"
      }
    ]
  }

Quando Usar o Realm de Destino:

  • Sistemas de backend diferentes: Quando Sh vai para HSS e Ro vai para OCS em realms diferentes
  • Roteamento DRA: Quando DRA usa Destination-Realm para roteamento para diferentes clusters de backend
  • Implantações multi-inquilino: Roteie diferentes aplicações para diferentes realms de inquilinos
  • Cenários de teste: Substitua o realm de destino por aplicação para teste sem alterar pares

Hierarquia de Fallback:

Destination-Realm específico da aplicação
  ↓ (se não definido)
Realm de destino global
  ↓ (se não definido)
realm

Isso garante que o AVP Destination-Realm obrigatório esteja sempre presente nas solicitações de saída.

Você pode verificar o status dos pares Diameter na aba Diameter na interface da Web.

Visão dos Pares Diameter

Você também pode testar a recuperação de dados Sh na aba Sh na interface da Web para tentar buscar qualquer um dos dados do Sh.

Teste de Dados Sh
