Guia de Operações do OmniEPDG
OmniEPDG é um Gateway de Dados de Pacote evoluído (ePDG) que permite chamadas de Voz sobre WiFi (VoWiFi). Ele autentica assinantes móveis em redes WiFi não confiáveis usando EAP-AKA e os conecta à rede central móvel através de sinalização Diameter para o HSS e túneis GTP para um Gateway de Pacote (PGW).

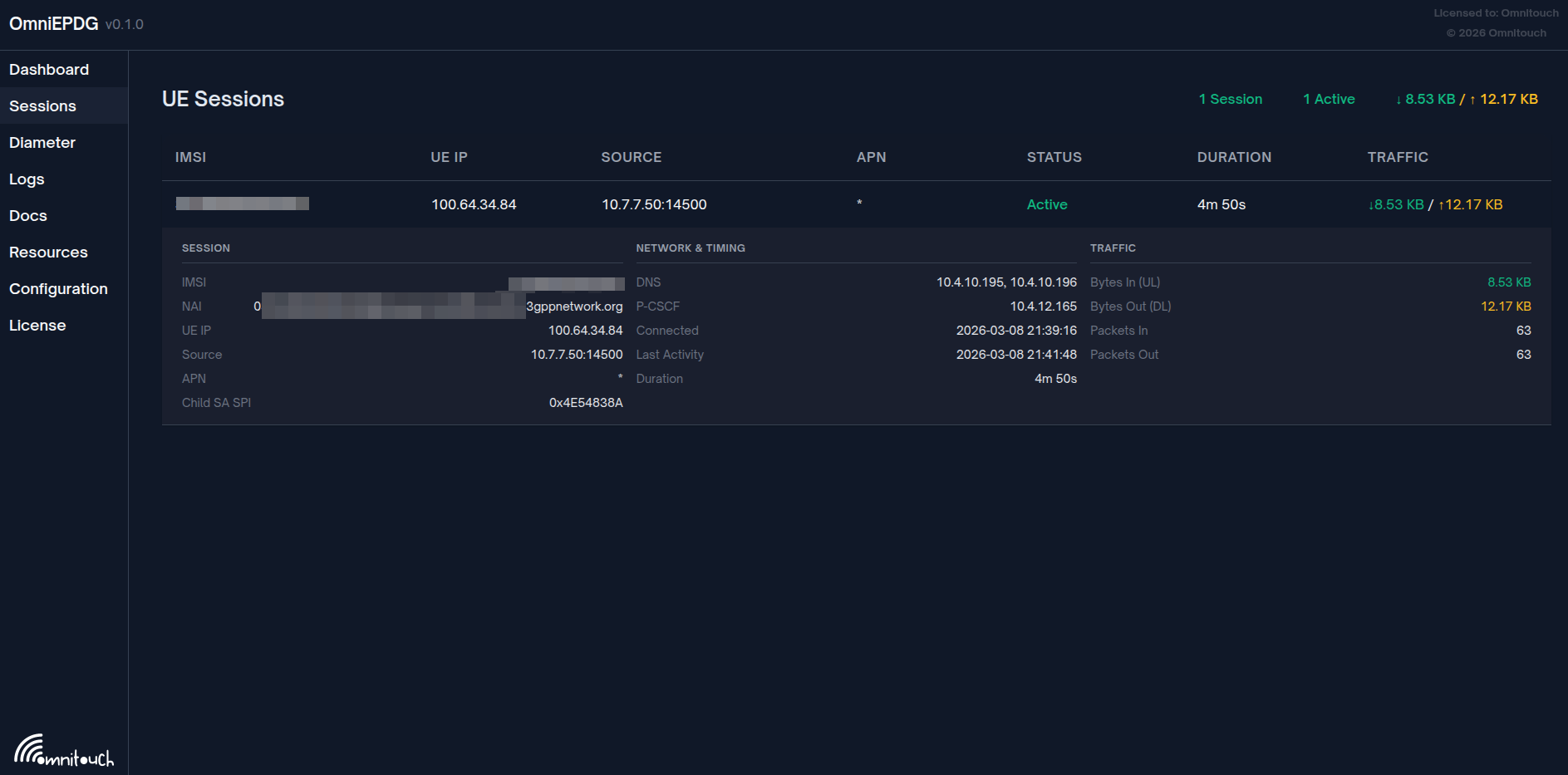

O painel de controle do OmniEPDG mostrando uma sessão de assinante ativa com estatísticas de tráfego em tempo real.
OmniEPDG suporta dois modos operacionais:
- Modo GTP (padrão) - Tunelamento completo compatível com 3GPP através de um PGW via GTPv2-C e GTP-U
- Modo VPN Simples - Quebra local com um pool de IP embutido e interface TUN do Linux, sem necessidade de PGW
Documentação
Configuração e Operações
- Arquitetura & Fluxos de Chamadas - Arquitetura do sistema, interfaces de protocolo, máquinas de estado do UE e diagramas de sequência de mensagens para ambos os modos
- Referência de Configuração - Documentação completa de parâmetros para Diameter, GTPv2-C, GTP-U, VPN Simples e registro
- Painel de Controle - UI de monitoramento baseada na web para sessões, pares Diameter e logs
Segurança
- Guia de Segurança - Limitação de taxa de autenticação e bloqueio de países GeoIP
Monitoramento e Solução de Problemas
- Referência de Métricas - Métricas Prometheus para monitoramento de autenticação, sessões, sinalização Diameter e saúde do sistema
- Solução de Problemas - Problemas comuns, procedimentos de diagnóstico e etapas de resolução
Modos Operacionais
Modo GTP
O modo padrão. O OmniEPDG tunela todo o tráfego do assinante através de um PGW usando GTPv2-C para controle de sessão e GTP-U (via módulo do kernel Linux) para o plano do usuário. Isso é totalmente compatível com 3GPP e adequado para implantações de operadoras com infraestrutura EPC existente.
Caminho do tráfego: UE → IPSec → OmniEPDG → GTPv2-C Criar Sessão → túnel GTP-U → PGW → Internet
Infraestrutura necessária: HSS, PGW
Modo VPN Simples
O OmniEPDG aloca endereços IP de um pool local e roteia o tráfego do assinante diretamente através de uma interface TUN do Linux (tun_epdg) usando roteamento padrão do kernel. Nenhuma infraestrutura de PGW ou GTP é necessária. A autenticação ainda ocorre via Diameter SWx para o HSS.
Caminho do tráfego: UE → IPSec → OmniEPDG → Alocação de IP local → interface TUN → roteamento Linux → Internet
Infraestrutura necessária: Apenas HSS (PGW não necessário)
Otimização opcional: O flag skip_sar ignora a Solicitação/Resposta de Atribuição de Servidor do HSS, reduzindo o tempo de configuração da conexão. Isso significa que o HSS não rastreará qual ePDG atende o assinante e procedimentos iniciados pelo HSS (desregistro, push de perfil) não funcionarão. Adequado para implantações privadas sem requisitos de roaming.
Comparação de Modos
| Capacidade | Modo GTP | Modo VPN Simples |
|---|---|---|
| Compatível com 3GPP | Sim | Não (com skip_sar), Parcial (sem) |
| PGW necessário | Sim | Não |
| HSS necessário | Sim | Sim (somente autenticação) |
| Alocação de IP | Do PGW | Pool local (CIDR) |
| Plano do usuário | Módulo GTP-U do kernel | TUN do Linux + roteamento |
| Push de perfil HSS | Sim (PPR/PPA) | Não |
| Desregistro HSS | Sim (RTR/RTA) | Não (com skip_sar) |
| Desmontagem iniciada pelo PGW | Sim | N/A |
| Suporte a roaming | Sim | Não |
| IPv6 / Dual-stack | Sim | Apenas IPv4 |
Interfaces de Protocolo
| Interface | Protocolo | Transporte | Modo | Par | Propósito | Referência |
|---|---|---|---|---|---|---|
| SWu | IKEv2 / IPSec | UDP | Ambos | UE | Tunnel seguro e autenticação EAP-AKA | 3GPP TS 33.402 |
| SWx | Diameter | SCTP | Ambos | HSS | Vetores de autenticação e atribuição de servidor | 3GPP TS 29.273 Seção 8 |
| S6b | Diameter | SCTP | Somente GTP | PGW | Autorização de sessão e política | 3GPP TS 29.273 Seção 9 |
| S2b | GTPv2-C / GTP-U | UDP | Somente GTP | PGW | Controle e túnel do plano do usuário | 3GPP TS 29.274 |
Funcionalidades
Funcionalidade Principal
- Autenticação EAP-AKA - Autenticação de assinantes EAP-AKA totalmente compatível com 3GPP via HSS
- Gerenciamento de Tunnel IPSec - Tunnel seguro baseado em IKEv2 entre UE e ePDG
- Dois Modos Operacionais - Tunelamento GTP para PGW ou quebra local com VPN Simples
- Máquinas de Estado por UE - FSM Erlang independente por assinante para gerenciamento do ciclo de vida da sessão
- Suporte a Dual-Stack - Tipos de endereços PDP IPv4, IPv6 e IPv4v6 (modo GTP)
Funcionalidades do Modo GTP
- Estabelecimento de Tunnel GTP - Criação de sessão GTPv2-C e plano do usuário GTP-U via módulo do kernel Linux
- Desmontagem Iniciada pelo PGW - PGW envia Solicitação de Exclusão de Bearer, ePDG cascata a desmontagem para UE
- Desmontagem Iniciada pela Rede - HSS aciona desregistro via SWx RTR, ePDG desmonta todas as sessões
- Reautenticação - Push de perfil acionado pelo HSS e reautorização por 3GPP TS 29.273 Seção 7.1.2.5.1
Funcionalidades do Modo VPN Simples
- Pool de IP Local - Alocação de endereços IPv4 baseada em CIDR com rastreamento por IMSI
- Roteamento de Interface TUN - Dispositivo TUN padrão do Linux (
tun_epdg) com rotas de host por UE - Configuração de DNS - Servidores DNS configuráveis fornecidos aos UEs via PCO
- Omissão Opcional de SAR - Ignorar registro no HSS para configuração de conexão mais rápida
Funcionalidades de Segurança
- Limitação de Taxa de Autenticação - Proteção contra força bruta por IP e por IMSI com limites configuráveis
- Bloqueio de Países GeoIP - Controle de acesso baseado em país com lista branca ou negra usando MaxMind GeoLite2
- Detecção de Peer Morto - Monitoramento ativo de vivacidade com sondas configuráveis
- Proteção Anti-Replay ESP - Janela deslizante de 64 bits compatível com RFC 4303
Integração com HSS (SWx Diameter)
- Solicitação/Resposta de Autenticação Multimídia (MAR/MAA) - Recuperar vetores de autenticação EAP-AKA (ambos os modos)
- Solicitação/Resposta de Atribuição de Servidor (SAR/SAA) - Baixar perfil de assinante e configuração de APN (pode ser ignorado no modo Simples)
- Solicitação/Resposta de Push de Perfil (PPR/PPA) - Receber perfis de assinantes atualizados do HSS (modo GTP)
- Solicitação/Resposta de Término de Registro (RTR/RTA) - Desregistro de assinante iniciado pelo HSS (modo GTP)
Integração com PGW (Somente Modo GTP)
Diameter S6b:
- Solicitação/Resposta de AA (AAR/AAA) - Autorizar sessões PGW
- Solicitação/Resposta de Término de Sessão (STR/STA) - Terminar sessões PGW
- Solicitação/Resposta de Reautenticação (RAR/RAA) - Reautorizar sessões ativas
- Solicitação/Resposta de Abortamento de Sessão (ASR/ASA) - Terminar sessões forçadamente
GTPv2-C S2b:
- Solicitação/Resposta de Criação de Sessão - Estabelecer túneis GTP com alocação de TEID
- Solicitação/Resposta de Exclusão de Sessão - Desmontar túneis GTP
- Solicitação/Resposta de Exclusão de Bearer - Gerenciamento de bearer iniciado pelo PGW
Início Rápido
Estrutura de Configuração
A configuração é feita em config/runtime.exs ou via variáveis de ambiente. O parâmetro vpn_mode seleciona entre os modos GTP e VPN Simples. Consulte a Referência de Configuração para a documentação completa dos parâmetros.
Endereçamento de Rede Típico (Modo GTP)
| Componente | Endereço IP | Porta | Notas |
|---|---|---|---|
| OmniEPDG (GTP-U) | 10.74.0.11 | - | Endpoint do túnel GTP-U |
| OmniEPDG (Diameter S6b) | 10.74.0.12 | 3868 | Listener Diameter S6b |
| HSS | 10.74.0.21 | 3868 | Par Diameter SWx |
| PGW | 10.74.0.23 | 2123 | Par GTPv2-C e S6b |
Endereçamento de Rede Típico (Modo VPN Simples)
| Componente | Endereço IP | Notas |
|---|---|---|
| OmniEPDG (gateway TUN) | 10.44.0.1 | IP do gateway na interface tun_epdg |
| Pool de IP do UE | 10.45.0.0/16 | Pool CIDR configurável para IPs de assinantes |
| HSS | 10.74.0.21:3868 | Par Diameter SWx (somente autenticação) |
Especificações 3GPP
| Especificação | Título | Relevância |
|---|---|---|
| TS 29.273 | Interfaces EPS AAA (SWx, S6b, SWm) | Especificação primária para interfaces Diameter do ePDG |
| TS 29.274 | GTPv2-C e GTP-U | Controle de túnel S2b e plano do usuário (modo GTP) |
| TS 33.402 | Segurança para acessos não 3GPP | Autenticação EAP-AKA para WiFi não confiável |
| TS 23.402 | Melhorias de arquitetura para acessos não 3GPP | Arquitetura geral do ePDG e procedimentos |
| TS 23.003 | Numeração, endereçamento e identificação | Formato NAI, estrutura IMSI |
| TS 29.229 | Diameter Cx/Dx (definições comuns) | Valores de Tipo de Atribuição de Servidor usados pelo SWx |
| RFC 6733 | Protocolo Base Diameter | Transporte Diameter, gerenciamento de pares, watchdog |
| RFC 4187 | EAP-AKA | Método de autenticação usado sobre IKEv2 |
Documentação por Papel
Operadores de Rede:
- Comece com a Arquitetura & Fluxos de Chamadas para entender o sistema e ambos os modos operacionais
- Revise a Referência de Configuração para parâmetros de implantação
- Revise o Guia de Segurança para configurar limitação de taxa e bloqueio GeoIP
- Configure o monitoramento usando a Referência de Métricas para integração com Prometheus
- Mantenha o guia de Solução de Problemas disponível para operações
Integradores de Sistema:
- Revise a Arquitetura & Fluxos de Chamadas para detalhes de interface e máquinas de estado
- Use a Referência de Configuração para configuração de conectividade de pares
- Configure alertas usando a Referência de Métricas
- Consulte a tabela de especificações 3GPP acima para conformidade de protocolo
