Guia de Operações e Implantação do OmniTWAG

Criado por Omnitouch

Este guia é destinado a operadores de rede, administradores de sistema e clientes que estão implantando o OmniTWAG.

Índice

1. Introdução
2. O que é WiFi Offload?
3. Arquitetura de Implantação
4. Fluxo de Cobrança
5. Fluxo de Autenticação
6. Guia de Configuração
7. Configuração do Ponto de Acesso
8. Integração Hotspot 2.0
9. Monitoramento e Gestão
10. Solução de Problemas
11. Conformidade com Padrões

---

Introdução

OmniTWAG (Trusted WiFi Access Gateway) é uma implementação compatível com padrões de um 3GPP TWAG que permite que operadores de redes móveis descarreguem com segurança o tráfego de assinantes de redes celulares para pontos de acesso WiFi, mantendo uma autenticação segura baseada em SIM.

O TWAG autentica assinantes WiFi usando suas credenciais SIM via EAP-AKA (Extensible Authentication Protocol - Authentication and Key Agreement), o mesmo mecanismo de autenticação usado em redes celulares. Isso proporciona um acesso WiFi seguro e contínuo para assinantes móveis sem a necessidade de senhas WiFi separadas.

Principais Benefícios

Para Usuários Finais:

• Zero Configuração: Funciona imediatamente com SIM compatível
• Experiência Sem Costura: Conexão automática como celular
• Seguro: Sempre usa WiFi criptografado (WPA2)
• Sem Senhas: Autenticação baseada em SIM

Para Operadores Móveis:

• Alívio da Capacidade da Rede: Reduz a carga nas estações base celulares
• Descarregamento Controlado: Apenas assinantes autorizados podem se conectar
• Melhoria na Experiência do Usuário: WiFi geralmente oferece maior largura de banda
• Eficiência de Custos: A infraestrutura WiFi é menos cara que a celular
• Identidade Consistente: Mesmo IMSI usado para WiFi e celular
• Integração de Cobrança: Pode cobrar pelo uso de WiFi, se desejado

Para Locais/Empresas:

• Segurança de Grau Operador: Sem risco de compartilhamento de senhas
• Escalabilidade: Suporta milhares de usuários sem provisionamento manual
• Gestão Simplificada: Sem necessidade de distribuir senhas WiFi

---

O que é WiFi Offload?

WiFi offload permite que operadores de redes móveis redirecionem o tráfego de dados dos assinantes de redes celulares congestionadas para redes WiFi.

Como o TWAG Habilita o Descarregamento

O TWAG atua como o gateway de autenticação entre:

• Pontos de Acesso WiFi (via protocolo RADIUS)
• Rede Central Móvel HSS/HLR (via interface Diameter SWx)

Quando o dispositivo de um assinante se conecta a um AP WiFi configurado para descarregamento:

1. O dispositivo se identifica usando seu IMSI (do cartão SIM)
2. O AP WiFi encaminha solicitações de autenticação para o TWAG via RADIUS
3. O TWAG se comunica com o HSS do operador para recuperar vetores de autenticação
4. A autenticação de desafio-resposta EAP-AKA ocorre entre o dispositivo e o TWAG
5. Após a autenticação bem-sucedida, o dispositivo recebe acesso WiFi
6. Opcionalmente, o tráfego pode ser tunelado de volta para a rede central móvel ou sair localmente

---

Arquitetura de Implantação

Topologia da Rede

Legenda de Interface:

• STa*: interface RADIUS/Diameter entre AP WiFi e TWAG (não 3GPP para AAA)
• SWx: interface Diameter entre TWAG (Servidor AAA 3GPP) e HSS
• S2a/S2b: interface de túnel GTP para backhaul para a rede local (opcional)
• SGi: Interface para redes de dados de pacotes externas (Internet)
• 802.11: interface de rádio WiFi
• EAPOL: EAP sobre LAN (autenticação 802.1X)

Cenários de Implantação

Cenário 1: Saída Local (Recomendado para Desempenho)

Benefícios:

• Menor latência (sem retorno ao núcleo)
• Carga reduzida na rede central
• Melhor experiência do usuário para aplicações de alta largura de banda
• Economia de custos na capacidade de backhaul

Cenário 2: Roteamento de Rede Local (Túnel GTP)

Benefícios:

• Aplicação consistente de políticas
• Cobrança/ faturamento centralizados
• Políticas de VPN/segurança corporativa aplicáveis
• Mobilidade contínua entre WiFi e celular

Opções de Conexão SWx

Opção 1: Conexão Direta ao HSS

Caso de Uso: Implantações simples, ambientes de laboratório, um único HSS

Benefícios:

• Menor latência (sem salto através do DRA)
• Configuração simplificada
• Solução de problemas mais fácil

Opção 2: Via DRA (Agente de Roteamento Diameter)

Caso de Uso: Implantações multi-HSS, cenários de roaming, redes de grande escala

Benefícios:

• Lógica de roteamento centralizada
• Balanceamento de carga entre múltiplos HSS
• Suporte a roaming (roteia para o HSS local)
• Redundância e failover
• Persistência de sessão

---

Fluxo de Cobrança

O TWAG pode ser totalmente integrado para enviar solicitações de cobrança online baseadas em Diameter Gy para um Sistema de Cobrança Online (OCS).

Isso permite a contabilidade de todos os dados consumidos no WiFi, em relação ao saldo do cliente, e é entregue via AP no RADIUS e convertido para Gy pelo TWAG e encaminhado para o DRA/OCS.

Em todos os modos, o uso é rastreado pelas métricas do TWAG.

Modos de Cobrança

O TWAG suporta três modos de cobrança online:

1. Cobrança Desativada

Nenhuma solicitação de controle de crédito é enviada. Nenhuma autorização de saldo é realizada.

Casos de Uso:

• Redes WiFi abertas/gratuitas
• Ambientes de laboratório/teste
• Redes com cobrança offline apenas (contabilidade RADIUS para faturamento)

Fluxo:

2. Apenas Autorização

Um CCR-Initial (Credit-Control-Request) é enviado para o OCS no início da sessão WiFi para validar se o assinante tem saldo, mas o saldo não é descontado durante a sessão.

Casos de Uso:

• Validar se o assinante tem conta/saldo ativo
• Impedir acesso WiFi para contas suspensas
• Verificar elegibilidade de serviço sem rastreamento de cota
• Permitir WiFi como serviço bônus/ilimitado para clientes pagantes

Fluxo:

Configuração:

• OCS é consultado no início da sessão (CCR-I) e no final (CCR-T)
• Nenhuma mensagem CCR-Update enviada durante a sessão
• Assinante autorizado com base no status da conta, não na cota
• Uso reportado no final da sessão apenas para fins informativos

3. Cobrança Online Gy Completa (Implementação Completa)

O fluxo de cobrança online padrão 3GPP é seguido. Todo o uso no WiFi é passado para o OCS para cobrança, com o assinante sendo desconectado uma vez que exceda sua cota.

Casos de Uso:

• Serviços de dados pré-pagos
• WiFi pago por uso
• Planos baseados em cota (por exemplo, 10GB de limite mensal)
• Cobrança e desconexão em tempo real

Fluxo:

Configuração:

• OCS consultado no início da sessão (CCR-I), durante a sessão (CCR-U) e no final (CCR-T)
• Cota solicitada em partes configuráveis (por exemplo, 10MB, 50MB, 100MB)
• CCR-Update acionado em um limite configurável (por exemplo, 80% da cota concedida)
• Temporizador de validade aciona re-autorização se a cota não for esgotada
• Desconexão forçada quando a cota for esgotada
• Dedução de saldo em tempo real

Fluxo de Autenticação

Sequência Completa de Autenticação EAP-AKA

Pontos Chave no Fluxo de Autenticação

1. MAR/MAA é o fim da comunicação com HSS: Após receber o MAA (Multimedia-Auth-Answer) com XRES, o TWAG lida com todas as verificações subsequentes localmente.

2. TWAG realiza a verificação de RES: O HSS fornece a resposta esperada (XRES), mas o TWAG a compara com o RES real do UE. O HSS NÃO está envolvido nesta comparação.

3. A autenticação acontece no TWAG: Isso é diferente de alguns diagramas que mostram o HSS fazendo a verificação—na arquitetura 3GPP real, o servidor AAA (TWAG) realiza a comparação.

Formato de Identidade

O dispositivo responde com sua identidade permanente (IMSI) no formato NAI:

5055700000000000001@wlan.mnc057.mcc505.3gppnetwork.org

Formato: 0<IMSI>@wlan.mnc<MNC>.mcc<MCC>.3gppnetwork.org

Nota - O primeiro dígito, antes do IMSI, é a identidade, geralmente 0, mas pode ser outro número de um único dígito para SIMs / dispositivos multi-IMSI.

Chave de Sessão Mestre (MSK)

A Chave de Sessão Mestre (MSK) é uma chave criptográfica de 512 bits (64 bytes) derivada durante a autenticação EAP-AKA. Ela serve como o material de chave raiz para proteger a conexão WiFi.

Derivação da MSK:

1. Tanto UE quanto TWAG derivam independentemente a mesma MSK
2. UE deriva de CK/IK computados pelo SIM
3. TWAG deriva de CK/IK recebidos do HSS
4. MSK = PRF'(CK || IK, "Full Authentication", IMSI, ...)

Uso da MSK:

1. Derivação da PMK: PMK = primeiros 256 bits (32 bytes) da MSK
2. Handshake WPA2 4-Way: Tanto UE quanto AP usam PMK para derivar PTK
3. Criptografia de Dados: Todos os quadros de dados WiFi criptografados com Chave Temporal (TK) da PTK

Por que a MSK é Crítica:

• Confidencialidade: Sem MSK, o tráfego WiFi seria não criptografado
• Integridade: Previne a adulteração de quadros WiFi
• Vínculo de Autenticação: Liga a autenticação EAP à criptografia WiFi
• Proteção contra Repetição: MSK nova previne ataques de repetição
• Perfeita Segurança de Avanço: Comprometimento de uma MSK não afeta outras

Recuperação de Resincronização

Se o dispositivo detectar uma discrepância no número de sequência (SQN fora de sincronia), ele inicia a resincronização:

1. O dispositivo computa AUTS (Token de Autenticação - Sincronização)
2. Envia EAP-AKA Synchronization-Failure com AT-AUTS
3. TWAG encaminha AUTS para HSS
4. HSS resincroniza o número de sequência e gera novos vetores
5. A autenticação é tentada novamente com vetores frescos

Isso é transparente para o usuário final e não requer intervenção do operador.

---

Guia de Configuração

O TWAG é configurado via arquivos de configuração Elixir no diretório config/. A configuração principal em tempo de execução está em config/runtime.exs.

Para implantações em produção, a configuração é gerenciada centralmente. O abaixo é apenas uma referência, quaisquer valores alterados em um nó de produção serão perdidos na próxima vez que a orquestração automatizada for executada.

Configuração Diameter

Localizado em config :diameter_ex:

config :diameter_ex,
  diameter: %{
    # Nome do serviço para a pilha Diameter
    service_name: :omnitouch_twag,

    # Endereço IP local para vincular o serviço Diameter
    listen_ip: "10.5.198.200",

    # Porta local para conexões Diameter (padrão é 3868)
    listen_port: 3868,

    # Host de Origem Diameter
    host: "omnitwag",

    # Realm de Origem Diameter (corresponde ao seu realm de rede)
    realm: "epc.mnc057.mcc505.3gppnetwork.org",

    # Pares Diameter (HSS, DRA, servidores AAA)
    peers: [
      %{
        # Host de Origem Diameter do par
        host: "omni-hss01.epc.mnc057.mcc505.3gppnetwork.org",

        # Realm de Origem Diameter do par
        realm: "epc.mnc057.mcc505.3gppnetwork.org",

        # Endereço IP do par (pode ser HSS diretamente ou DRA)
        ip: "10.179.2.140",

        # Porta do par (padrão é 3868)
        port: 3868,

        # Usar TLS para segurança de transporte
        tls: false,

        # Protocolo de transporte (:diameter_tcp ou :diameter_sctp)
        transport: :diameter_tcp,

        # Iniciar conexão com o par (true) ou esperar o par se conectar (false)
        initiate_connection: true
      }
    ]
  }

Formato de Realm segue 3GPP TS 23.003:

epc.mnc<MNC>.mcc<MCC>.3gppnetwork.org

Onde:

• MNC = Código da Rede Móvel (por exemplo, 057)
• MCC = Código do País Móvel (por exemplo, 505 para a Austrália)

Nota sobre o Uso do DRA: Para usar o OmniDRA, configure o IP do par para apontar para o DRA em vez de diretamente para o HSS. O DRA então roteará mensagens para o HSS apropriado com base nas regras de roteamento (Destination-Realm, intervalo de IMSI, etc.).

Configuração RADIUS

Localizado em config :omnitwag:

config :omnitwag,
  radius_config: %{
    # Lista de sub-redes IP de origem permitidas para clientes RADIUS
    # Lista vazia = permitir todos (não recomendado para produção)
    allowed_source_subnets: ["10.7.15.0/24", "192.168.1.0/24"],

    # Segredo compartilhado para clientes RADIUS
    # Todos os APs devem usar este segredo
    secret: "YOUR_STRONG_SECRET_HERE"
  }

Melhores Práticas de Segurança:

• Use segredos compartilhados RADIUS fortes (20+ caracteres)
• Configure allowed_source_subnets para restringir o acesso dos APs
• Use regras de firewall para restringir ainda mais o acesso às portas 1812/1813

Exemplo de configuração de sub-rede:

allowed_source_subnets: ["10.7.15.0/24", "192.168.1.0/24"]

Se vazio, todas as fontes são permitidas (apenas adequado para laboratório/teste).

Configuração de Monitoramento Prometheus

Localizado em config :omnitwag:

config :omnitwag,
  prometheus: %{
    # Porta para o endpoint de métricas do Prometheus
    port: 9568
  }

Acesse as métricas em: http://<twag-ip>:9568/metrics

Resumo de Portas

Porta	Protocolo	Propósito
1812	UDP	Autenticação RADIUS
1813	UDP	Contabilidade RADIUS
3868	TCP	Diameter (SWx para HSS/DRA)
443	TCP	Painel Web HTTPS
8444	TCP	API REST HTTPS
9568	TCP	Métricas Prometheus

---

Configuração do Ponto de Acesso

Pontos de Acesso Suportados

OmniTWAG funciona com qualquer AP WiFi que suporte:

• WPA2-Enterprise (autenticação 802.1X)
• Funcionalidade de cliente RADIUS
• Método de autenticação EAP-AKA

Plataformas testadas: Cisco Aironet, Aruba, Ubiquiti UniFi, Ruckus, APs baseados em hostapd

Requisitos Gerais de Configuração do AP

1. Modo de segurança WPA2-Enterprise (802.1X)
2. Servidor RADIUS apontando para o endereço IP do TWAG
3. Porta de autenticação RADIUS: 1812
4. Porta de contabilidade RADIUS: 1813 (opcional, mas recomendado)
5. Segredo compartilhado RADIUS: Deve corresponder à configuração do TWAG
6. Método EAP: EAP-AKA (ou "Todos")

Exemplo de Configuração do AP Cisco

Configuração CLI:

! Configurar servidor RADIUS
radius-server host 10.5.198.200 auth-port 1812 acct-port 1813 key YOUR_SHARED_SECRET

! Configurar SSID com 802.1X
dot11 ssid OPERATOR-WIFI
   vlan 10
   authentication open eap eap_methods
   authentication network-eap eap_methods
   authentication key-management wpa version 2

! Associar SSID com a interface de rádio
interface Dot11Radio0
   encryption mode ciphers aes-ccm
   ssid OPERATOR-WIFI

Interface Web:

1. Navegue até Segurança → AAA → Servidor RADIUS
2. Adicione o servidor RADIUS: 10.5.198.200:1812 com segredo compartilhado
3. Navegue até a configuração WLAN
4. Defina a Segurança como WPA2-Enterprise
5. Defina o método EAP como EAP-AKA ou Todos
6. Atribua o grupo de servidores RADIUS

Exemplo de Configuração do hostapd

Para APs baseados em Linux (OpenWrt, sistemas embarcados):

# /etc/hostapd/hostapd.conf

interface=wlan0
driver=nl80211
ssid=OPERATOR-WIFI

# WPA2-Enterprise
wpa=2
wpa_key_mgmt=WPA-EAP
wpa_pairwise=CCMP
ieee8021x=1

# Configuração RADIUS
auth_server_addr=10.5.198.200
auth_server_port=1812
auth_server_shared_secret=YOUR_SHARED_SECRET

acct_server_addr=10.5.198.200
acct_server_port=1813
acct_server_shared_secret=YOUR_SHARED_SECRET

# Configuração EAP
eap_server=0

# Hotspot 2.0 (Opcional - para descarregamento automático)
interworking=1
internet=1
anqp_3gpp_cell_net=505,057
domain_name=wlan.mnc057.mcc505.3gppnetwork.org
nai_realm=0,wlan.mnc057.mcc505.3gppnetwork.org,0,21[2:1][5:7]
roaming_consortium=505057
hs20=1

Melhores Práticas de Arquitetura de Rede

Importante: Coloque os APs e o TWAG em segmentos de rede confiáveis. Use regras de firewall para:

• Permitir apenas que os APs acessem as portas 1812/1813 do TWAG
• Permitir que o TWAG acesse a porta 3868 do HSS
• Restringir o acesso de gestão ao painel do TWAG (porta 443)

---

Integração Hotspot 2.0

Visão Geral do Hotspot 2.0 (Passpoint)

Hotspot 2.0 (também chamado de Passpoint ou 802.11u) é um padrão da WiFi Alliance que permite a descoberta e conexão automática e segura de redes WiFi sem interação do usuário. É a tecnologia chave para descarregamento WiFi sem costura.

Principais Recursos:

• Descoberta Automática de Redes: O dispositivo encontra redes compatíveis com base em critérios
• Autenticação Automática: Usa credenciais SIM (EAP-AKA) sem entrada do usuário
• Associação Inicial Criptografada: OSEN (OSU Server-only Authentication) para provisionamento seguro
• Acordos de Roaming: Suporta redes visitadas (como roaming celular)
• Priorização: O dispositivo prefere redes de propriedade do operador

Configuração do AP Hotspot 2.0

Requisitos para o AP:

1. Suporte a 802.11u: Capacidade de consulta/resposta ANQP
2. WPA2-Enterprise: Autenticação 802.1X
3. Suporte a EAP-AKA: Deve suportar o método EAP-AKA
4. Configuração ANQP: Anunciar informações corretas do operador

Exemplo de Configuração (AP baseado em hostapd):

# Configuração Hotspot 2.0 / Passpoint
interworking=1
internet=1
asra=0
esr=0
uesa=0

# Configuração ANQP
anqp_3gpp_cell_net=505,057
domain_name=omnitouchns.com,wlan.mnc057.mcc505.3gppnetwork.org

# Configuração do Realm NAI
nai_realm=0,wlan.mnc057.mcc505.3gppnetwork.org,0,21[2:1][5:7]
# Formato: <codificação>,<realm>,<método-eap>[auth-id:auth-val]
# 21 = EAP-AKA
# 2:1 = Tipo de Credencial: SIM
# 5:7 = Método EAP Tunelado: Nenhum (EAP-AKA direto)

# Consórcio de Roaming
roaming_consortium=505057
# MCC=505 (EUA), MNC=057 (específico do operador)

# Informações do Local (opcional)
venue_group=1
venue_type=8
venue_name=eng:Rede WiFi Pública do Operador

# Configuração WPA2-Enterprise
wpa=2
wpa_key_mgmt=WPA-EAP
rsn_pairwise=CCMP
ieee8021x=1

# Configuração RADIUS (aponta para OmniTWAG)
auth_server_addr=10.5.198.200
auth_server_port=1812
auth_server_shared_secret=YOUR_SHARED_SECRET

acct_server_addr=10.5.198.200
acct_server_port=1813
acct_server_shared_secret=YOUR_SHARED_SECRET

# Configuração do SSID
ssid=OperatorWiFi
utf8_ssid=1

# Indicação Hotspot 2.0
hs20=1
hs20_oper_friendly_name=eng:Rede WiFi do Operador

Comportamento de Descarregamento Automático

Como Funciona o Descarregamento Automático:

1. Dispositivo com perfil Passpoint realiza varredura WiFi periódica
2. Envia consulta ANQP para APs detectados
3. Se a resposta ANQP corresponder ao perfil (MCC/MNC, consórcio de roaming):
   • Prioridade é ALTA (rede local) ou MÉDIA (parceiro de roaming)
4. Se a prioridade ≥ limite e sinal > mínimo:
   • Autenticação automática EAP-AKA
5. Se a autenticação for bem-sucedida e a prioridade > conexão atual:
   • Mudar para WiFi, desconectar dados celulares
6. Monitorar qualidade do sinal e manter conectividade

Fatores de Prioridade:

1. Local vs. Roaming: Rede local (correspondência MCC/MNC) preferida em relação ao roaming
2. Força do Sinal: Sinal mais forte preferido
3. Segurança: WPA2-Enterprise preferido em relação a aberto/WPA2-PSK
4. Política: O operador pode configurar redes preferidas
5. Sobrescrição do Usuário: O usuário pode desativar manualmente o WiFi ou preferir celular

---

Monitoramento e Gestão

Painel Web

Acesse o painel de monitoramento em tempo real em: https://<twag-ip>/

Recursos:

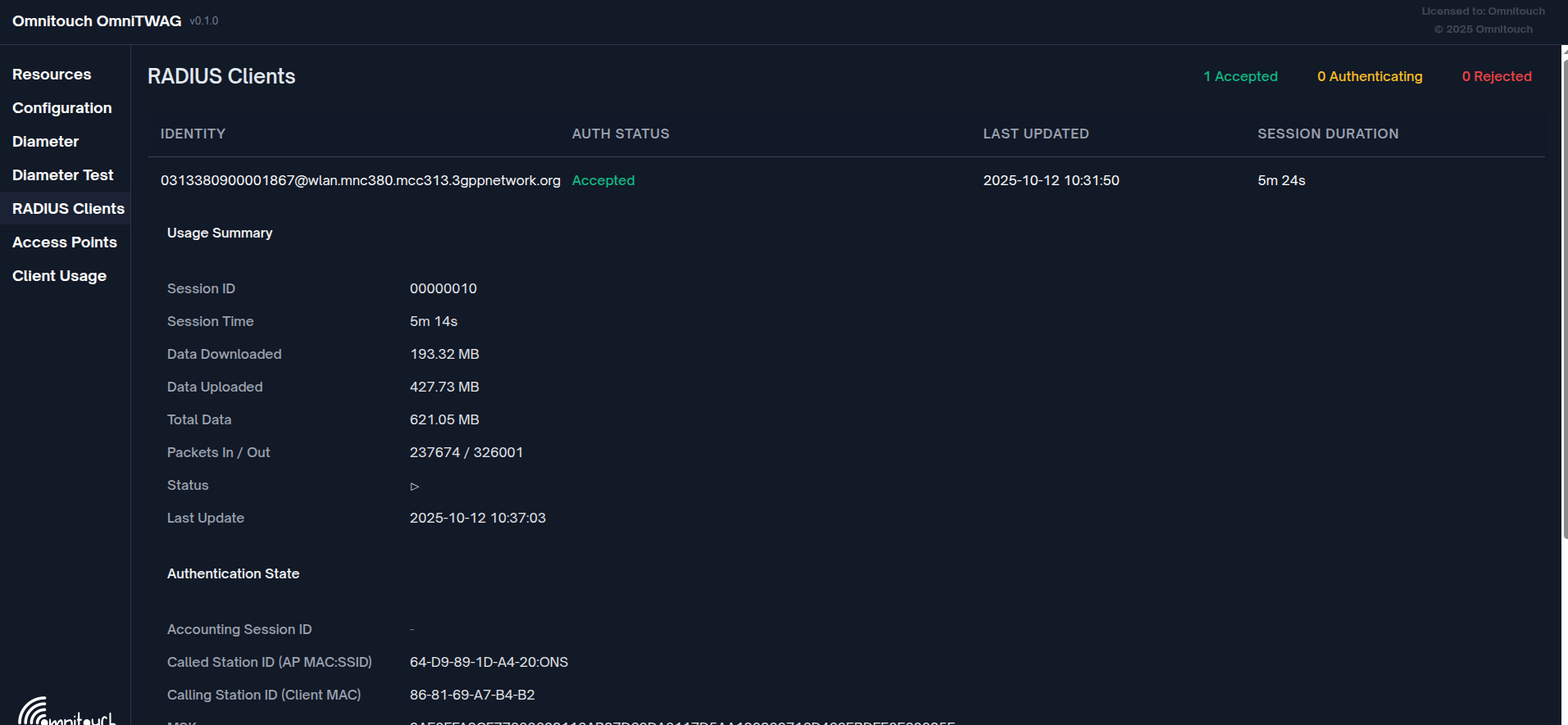

• Visualização de Clientes RADIUS: Assinantes ativos, status de autenticação, detalhes da sessão

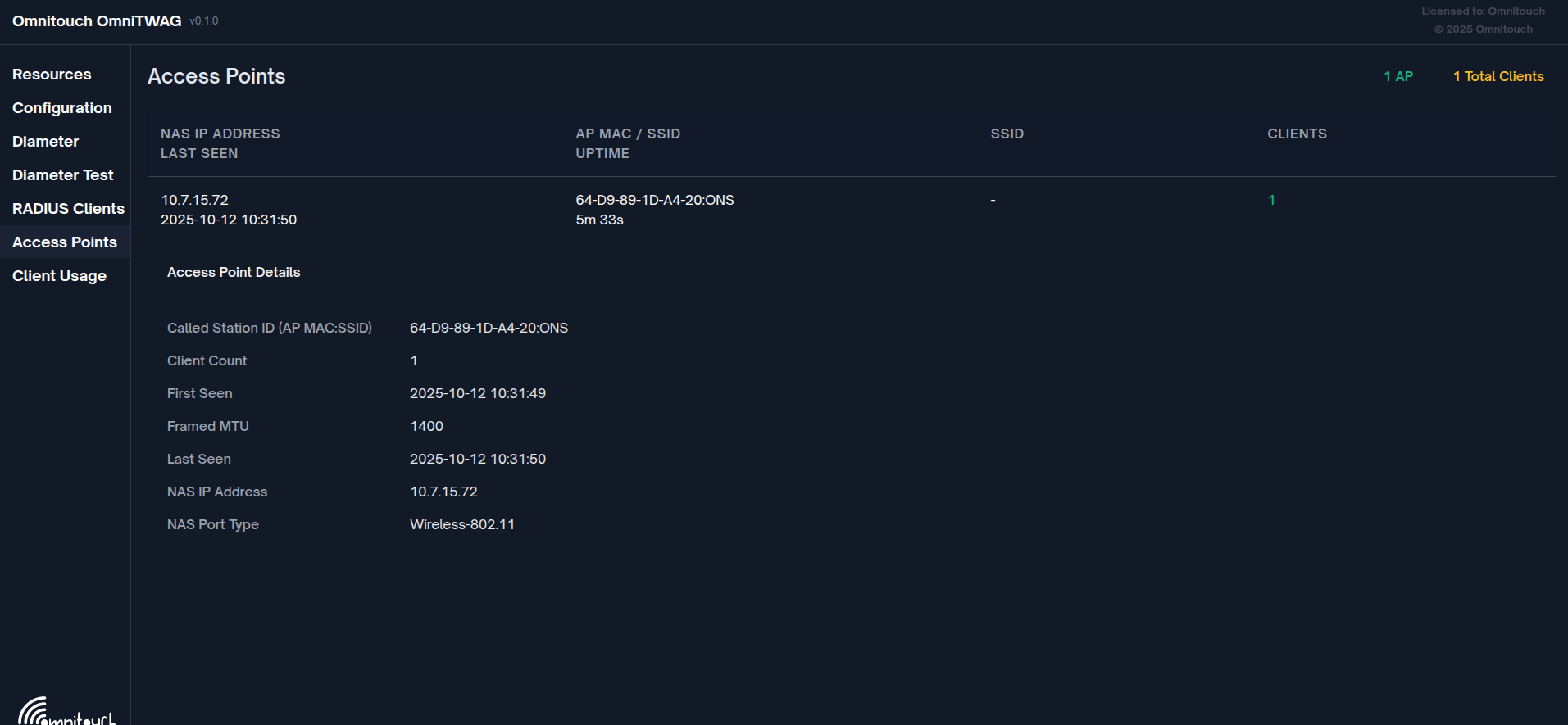

• Visualização de Pontos de Acesso: APs conectados, contagens de clientes, informações do SSID

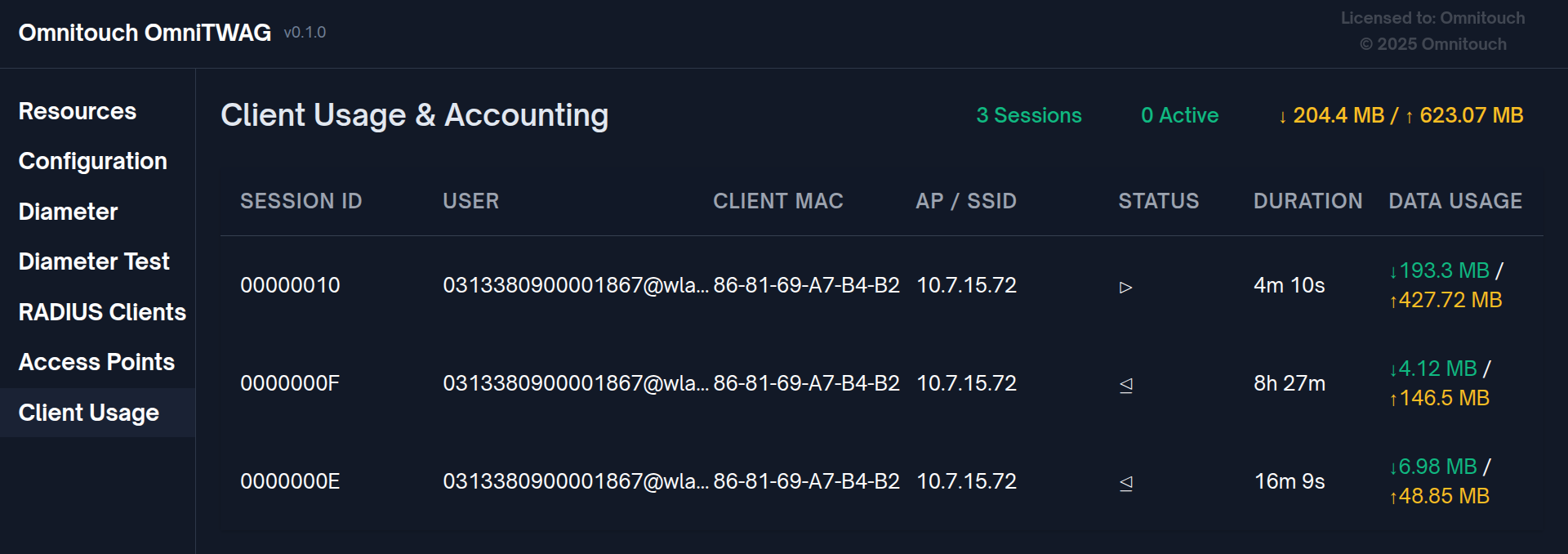

• Visualização de Uso do Cliente: Dados de contabilidade, tempo de sessão, uso de dados

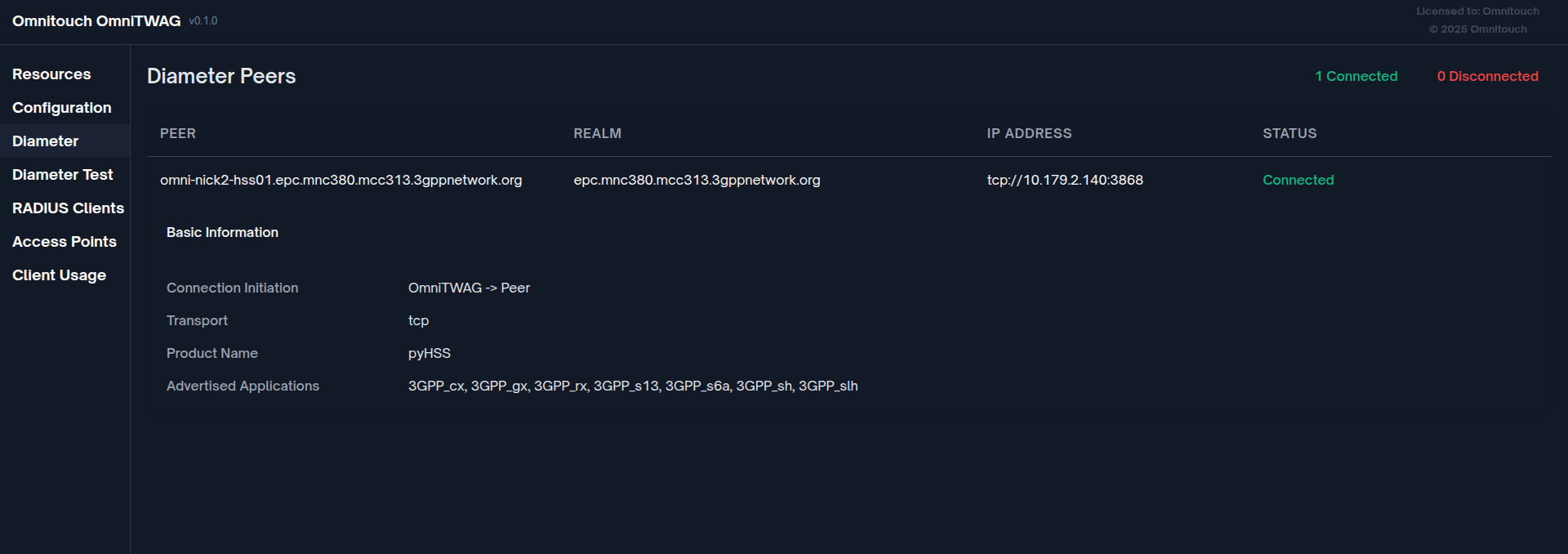

• Visualização de Pares Diameter: Status de conexão HSS/DRA

Integração Prometheus

Configure o Prometheus para coletar métricas do TWAG:

# prometheus.yml
scrape_configs:
  - job_name: 'omnitwag'
    static_configs:
      - targets: ['10.5.198.200:9568']
    metrics_path: '/metrics'
    scrape_interval: 15s

Métricas Disponíveis:

Métricas do Servidor RADIUS:

• radius_access_request_count - Total de pacotes RADIUS Access-Request recebidos
• radius_access_accept_count - Total de pacotes Access-Accept enviados
• radius_access_reject_count - Total de pacotes Access-Reject enviados
• radius_access_challenge_count - Total de pacotes Access-Challenge enviados
• radius_accounting_request_count{status_type} - Total de pacotes Accounting-Request (marcados por status: start, stop, interim_update, accounting_on, accounting_off)
• radius_active_clients_count - Clientes atualmente autenticados (consultados a cada 5 segundos)
• radius_access_points_count - Pontos de acesso registrados (consultados a cada 5 segundos)

Métricas de Autenticação EAP-AKA:

• eap_aka_identity_count - Trocas de Identidade EAP-AKA
• eap_aka_challenge_count - Trocas de Desafio EAP-AKA
• eap_aka_sync_failure_count - Falhas de sincronização (eventos de resync SQN)
• eap_aka_auth_success_count - Autenticações bem-sucedidas
• eap_aka_auth_reject_count - Autenticações rejeitadas

Métricas do Protocolo Diameter:

• diameter_message_count{application, command, direction} - Total de mensagens Diameter (marcadas por aplicação, tipo de comando e direção)

Métricas de Memória do VM Erlang:

• vm_memory_total - Total de memória alocada (bytes)
• vm_memory_processes - Memória usada por processos Erlang (bytes)
• vm_memory_processes_used - Memória usada por processos Erlang excluindo memória alocada não utilizada (bytes)
• vm_memory_system - Memória usada pelo sistema de execução Erlang (bytes)
• vm_memory_atom - Memória usada por átomos (bytes)
• vm_memory_atom_used - Memória usada por átomos excluindo memória alocada não utilizada (bytes)
• vm_memory_binary - Memória usada por binários (bytes)
• vm_memory_code - Memória usada por código carregado (bytes)
• vm_memory_ets - Memória usada por tabelas ETS (bytes)

Métricas do Sistema VM Erlang:

• vm_system_info_process_count - Número atual de processos Erlang
• vm_system_info_port_count - Número atual de portas
• vm_system_info_atom_count - Número atual de átomos
• vm_system_info_schedulers - Número de threads de agendamento
• vm_system_info_schedulers_online - Número de agendadores atualmente online

Métricas do Agendador VM Erlang:

• vm_statistics_run_queue - Comprimento total de todas as filas de execução
• vm_total_run_queue_lengths_total - Comprimento total de todas as filas de execução (agendadores totais)
• vm_total_run_queue_lengths_cpu - Comprimento total das filas de execução do agendador de CPU
• vm_total_run_queue_lengths_io - Comprimento total das filas de execução do agendador de IO

Coleta de Métricas:

• Métricas RADIUS e EAP-AKA são emitidas em tempo real à medida que os eventos ocorrem
• Contagens de clientes ativos e pontos de acesso são consultadas a cada 5 segundos
• Métricas VM são consultadas a cada 5 segundos do runtime Erlang
• Todas as métricas são expostas no formato Prometheus em http://<twag-ip>:9568/metrics

Registro

O TWAG usa o Logger do Elixir para registro estruturado.

Ver Logs (systemd):

# Registro em tempo real
journalctl -u twag -f

# Últimas 100 linhas
journalctl -u twag -n 100

# Logs desde a última inicialização
journalctl -u twag -b

# Logs para intervalo de tempo específico
journalctl -u twag --since "2025-10-12 10:00:00" --until "2025-10-12 11:00:00"

Mensagens de Log Chave:

• Servidor RADIUS ouvindo na porta 1812 - Servidor iniciado
• De {IP}: Solicitação de Acesso recebida - Solicitação RADIUS do AP
• Fase 1: Resposta de Identidade - Identidade EAP inicial
• Fase 2: Desafio AKA - Desafio enviado ao dispositivo
• Autenticação ACEITA - Autenticação bem-sucedida
• Autenticação REJEITADA - Autenticação falhou
• AP Registrado: {IP} - Novo AP detectado

---

Solução de Problemas

Falhas de Autenticação

Sintoma: Cliente não consegue se conectar ao WiFi

Passos de Diagnóstico:

1. Verifique os logs do TWAG: journalctl -u twag -f
2. Verifique se o segredo compartilhado RADIUS corresponde entre o AP e o TWAG
3. Confirme se os pacotes RADIUS estão chegando ao TWAG: tcpdump -i eth0 port 1812
4. Verifique o provisionamento do assinante no HSS/configuração

Causas Comuns:

• Segredo compartilhado RADIUS incorreto
• Firewall bloqueando UDP 1812/1813
• Desvio RES/XRES (Ki do SIM errado ou configuração do HSS)
• Número de sequência (SQN) fora de sincronia (deve se recuperar automaticamente via resync)
• Problemas de conectividade de rede entre o AP e o TWAG

Problemas de Conexão Diameter

Sintoma: Par Diameter não se conectando ao HSS/DRA

Passos de Diagnóstico:

1. Verifique a conectividade de rede: telnet <hss-ip> 3868
2. Verifique a configuração Diameter (Host de Origem, Realm de Origem, IP do par)
3. Revise os logs do HSS/DRA para tentativas de conexão
4. Verifique se o firewall permite TCP 3868

Causas Comuns:

• IP/porta do par incorretos na configuração
• Firewall bloqueando TCP 3868
• Desvio de Host/Realm
• HSS/DRA não aceitando conexão do TWAG

Problemas de Desempenho

Sintoma: Autenticação lenta (>5 segundos)

Passos de Diagnóstico:

1. Verifique o tempo de resposta do HSS
2. Meça a latência da rede: ping <hss-ip>, mtr <hss-ip>
3. Monitore o uso de recursos do TWAG: top, htop
4. Revise as configurações de tempo limite de solicitação Diameter

Causas Comuns:

• Tempo limite de consulta HSS ou resposta lenta
• Alta latência de rede
• Exaustão de recursos do TWAG (CPU/memória)
• Muitas autenticações simultâneas

Ferramentas de Depuração

Captura de Pacotes

# Capturar tráfego RADIUS
tcpdump -i eth0 -n port 1812 or port 1813 -w radius.pcap

# Capturar tráfego Diameter
tcpdump -i eth0 -n port 3868 -w diameter.pcap

# Capturar de AP específico
tcpdump -i eth0 -n host 10.7.15.72 and port 1812 -w radius-ap1.pcap

Analise com Wireshark (suporta dissetores RADIUS e Diameter).

Console Interativo

Anexe-se ao TWAG em execução para depuração ao vivo:

# Shell remoto para o TWAG em execução
iex --sname debug --remsh twag@hostname --cookie <cookie>

Do console IEx:

# Listar todos os clientes autenticados
CryptoState.keys()

# Obter estado de cliente específico
CryptoState.get("0505338057900001867@wlan.mnc057.mcc505.3gppnetwork.org")

# Listar todos os APs
APState.list()

# Listar sessões de contabilidade
ClientUsage.list()

Mensagens de Erro Comuns

Mensagem de Erro	Significado	Solução
Falha na validação do Message-Authenticator	Desvio de segredo compartilhado	Verifique se o segredo RADIUS corresponde no AP e no TWAG
Falha na verificação do RES: esperado <XRES>, recebido <RES>	Resposta de autenticação incorreta	Verifique Ki do SIM, verifique o provisionamento do HSS
Tempo limite de conexão do par Diameter	Não consegue alcançar o HSS	Verifique a rede, firewall, configuração do HSS
Falha ao decodificar mensagem EAP	Pacote EAP malformado	Verifique o firmware do AP, pode precisar de atualização do AP
Subtipo EAP-AKA desconhecido	Mensagem EAP-AKA não suportada	Dispositivo usando variante EAP-AKA não padrão
Requerida sincronização do número de sequência	SQN fora de sincronia	Normal, dispositivo irá resincronizar automaticamente

---

Conformidade com Padrões

OmniTWAG implementa as seguintes especificações 3GPP e IETF:

• 3GPP TS 23.402: Melhorias de arquitetura para acessos não 3GPP
• 3GPP TS 24.302: Acesso ao EPC via redes de acesso não 3GPP
• 3GPP TS 29.273: Interfaces SWx/SWm baseadas em Diameter
• 3GPP TS 33.402: Aspectos de segurança de acessos não 3GPP
• 3GPP TS 35.206: Especificação do algoritmo Milenage
• RFC 2865: Autenticação RADIUS
• RFC 2866: Contabilidade RADIUS
• RFC 3579: Suporte RADIUS para EAP
• RFC 4187: Protocolo de autenticação EAP-AKA
• RFC 5448: EAP-AKA' (versão aprimorada)

---

Resumo

OmniTWAG, criado por Omnitouch, fornece uma solução completa e compatível com padrões para descarregamento WiFi 3GPP:

1. Implantação Flexível: Suporta saída local ou tráfego roteado para casa
2. Baseado em Padrões: Implementa protocolos 3GPP SWx, EAP-AKA, RADIUS
3. Autenticação Segura: Autenticação mútua baseada em SIM com resync automático
4. Criptografia Forte: Chaves derivadas da MSK fornecem criptografia WPA2
5. Pronto para Hotspot 2.0: Habilita descarregamento totalmente automático e sem toque
6. Controle do Operador: Mantém identidade, política e opcionalmente cobrança
7. Conectividade Flexível: Conexão direta ao HSS ou via OmniDRA para roteamento/balanceamento de carga

---

Versão do Documento: 2.0 Última Atualização: 2025 OmniTWAG - Trusted WiFi Access Gateway Copyright © 2025 Omnitouch. Todos os direitos reservados.
