配置指南

本文档提供了 TAS 应用服务器的全面配置参考。

配置

应用服务器需要：

连接 SIP 中继 / SBC 以进行外部呼叫
连接 DRA 或 HSS 以获取 Sh
可选地连接 DRA 或 OCS 进行 Ro 在线计费
拨号计划配置
拨号规则 / 号码翻译的配置
语音邮件配置
提示
测试
指标 (Prometheus)

事件套接字配置

事件套接字用于呼叫控制、监控活动呼叫和与电话引擎交互。此连接允许 TAS 控制呼叫路由、检索通道变量并管理活动会话。

配置位置： config/runtime.exs

config :tas,
  fs_event_socket: %{
    host: "127.0.0.1",
    port: 8021,
    secret: "YourSecretPassword"
  }

配置参数：

host (字符串，必需)：事件套接字服务器的主机名或 IP 地址
- 默认值："127.0.0.1" (本地主机)
- 如果电话引擎与 TAS 运行在同一服务器上，请使用本地主机
- 对于分布式部署，请使用远程 IP
- 示例："10.8.82.60" 用于远程连接
port (整数，必需)：事件套接字连接的 TCP 端口
- 默认��：8021
- 标准事件套接字端口为 8021
- 必须与电话引擎中的事件套接字配置匹配
- 示例：8021
secret (字符串，必需)：事件套接字的身份验证密码
- 必须与电话引擎中配置的密码匹配
- 用于验证 ESL 连接
- 安全提示： 使用强随机密码并保持安全
- 示例："cd463RZ8qMk9AHMMDGT3V"

用例：

实时呼叫控制和路由
检索控制面板中 /calls 视图的活动呼叫信息
以编程方式执行拨号计划应用
监控呼叫状态变化和事件
管理会议呼叫

连接行为：

TAS 建立与事件套接字的持久连接
在连接失败时自动重新连接
用于入站（接收事件）和出站（控制呼叫）模式
连接超时和重试逻辑是内置的

安全考虑：

始终为 secret 参数使用强且唯一的密码
如果使用远程连接，请确保防火墙规则仅允许受信任的 TAS 服务器
考虑在 TAS 和电话引擎共存时使用仅限本地主机的连接
不要将事件套接字端口暴露给公共网络

故障排除：

连接被拒绝： 验证电话引擎是否正在运行并且事件套接字已启用
身份验证失败： 检查 secret 是否与电话引擎配置匹配
超时错误： 验证网络连接和防��墙规则
无法控制呼叫： 确保 TAS 已成功连接（检查日志）

控制面板配置

控制面板提供了一个基于 Web 的界面，用于监控和管理 TAS 系统。这包括查看订阅者、CDR、活动呼叫、Diameter 对等体、网关和系统配置。

配置位置： config/runtime.exs

config :control_panel,
  page_order: ["/application", "/configuration"]

config :control_panel, ControlPanelWeb.Endpoint,
  url: [host: "0.0.0.0", path: "/"],
  https: [
    port: 443,
    keyfile: "priv/cert/server.key",
    certfile: "priv/cert/server.crt"
  ]

配置参数：

页面顺序配置

page_order (字符串列表)：控制控制面板中配置页面的显示顺序
- 指定哪些页面出现在导航中及其顺序
- 示例：["/application", "/configuration"]
- 默认：如果未设置，页面按默认字母顺序出现

Web 端点配置

url (映射)：控制面板的公共 URL 配置
- host：用于生成 URL 的主机名（例如，"tas.example.com" 或 "0.0.0.0"）
- path：所有控制面板路由的基本路径（默认："/"）
- 用于在重定向和链接中生成绝对 URL
https (映射)：安全访问的 HTTPS/TLS 配置
- port (整数)��HTTPS 端口号（标准为 443）
- keyfile (字符串)：TLS 私钥文件的路径（PEM 格式）
- certfile (字符串)：TLS 证书文件的路径（PEM 格式）
- 两个文件必须可被 TAS 应用读取

证书管理：

控制面板需要有效的 TLS 证书以进行 HTTPS 访问：

自签名证书（开发/测试）：

openssl req -x509 -newkey rsa:4096 -keyout priv/cert/server.key \
  -out priv/cert/server.crt -days 365 -nodes

生产证书：
- 使用来自受信任证书颁发机构（CA）的证书
- 常见提供商：Let's Encrypt（免费）、商业 CA
- 确保证书包含完整链以获得浏览器信任
- 使用适当的文件权限（chmod 600）保护私钥

访问控制：

控制面板提供对敏感操作数据的访问：

订阅者信息： 注册详细信息、通话历史、位置
呼叫详细记录： 包含 MSISDN 数据的完整呼叫记录
系统配置： Diameter 对等体、网关、路由
活动呼叫： 实时监控进行中的会话

推荐的安全措施：

在生产环境中部署在防火墙或 VPN 后面
使用来自受信任 CA 的强 TLS 证书
实施网络级访问控制（IP 白名单）
如果公开外部访问，考虑额外的身份验证层
定期审核访问日志
仅使用 HTTPS - 切勿通过普通 HTTP 提供服务

常见部署模式：

仅内部访问：

url: [host: "10.8.82.60", path: "/"]  # 仅限内部网络

带域名的外部访问：

url: [host: "tas.operator.com", path: "/"]
https: [port: 443, ...]

在反向代理后面：

url: [host: "tas.internal", path: "/panel"]  # Nginx/Apache 转发到此

故障排除：

证书错误： 验证 keyfile 和 certfile 的路径是否正确且文件可读
端口已被使用： 检查是否有其他服务正在使用端口 443，或更改为其他端口
无法访问 UI： 验证防火墙规则允许访问配置的 HTTPS 端口
SSL 握手失败： 确保证书和密钥匹配并且是 PEM 格式

API 配置

TAS 包含一个 REST API，用于对系统功能、订阅者管理和操作数据的程序化访问。API 支持 OpenAPI/Swagger 文档，并通过 TLS 进行安全保护。

配置位置： config/runtime.exs

config :api_ex,
  api: %{
    port: 8444,
    listen_ip: "0.0.0.0",
    product_name: "OmniTAS",
    title: "API - OmniTAS",
    hostname: "localhost",
    enable_tls: true,
    tls_cert_path: "priv/cert/server.crt",
    tls_key_path: "priv/cert/server.key"
  }

配置参数：

port (整数，必需)：API 服务器的 TCP 端口
- 默认值：8444
- 选择一个不与其他服务冲突的端口
- 标准 HTTPS 端口为 443，但自定义端口在 API 中很常见
- 示例：8444、8443、9443
listen_ip (字符串，必需)：绑定 API 服务器的 IP 地址
- "0.0.0.0"：在所有网络接口上监听（外部访问）
- "127.0.0.1"：仅在本地主机上监听（仅内部访问）
- 特定 IP：绑定到特定接口（例如，"10.8.82.60"）
- 安全性： 如果 API 仅在内部需要，请使用 "127.0.0.1"
product_name (字符串)：API 元数据的产品标识符
- 用于 API 响应和文档
- 示例："OmniTAS"、"MyOperator-IMS"
title (字符串)：API 文档的人类可读标题
- 显示在 OpenAPI/Swagger UI 标头中
- 示例："API - OmniTAS"、"IMS 应用服务器 API"
hostname (字符串)：API 服务器在文档中的主机名
- 用于 OpenAPI 规范生成示例 URL
- 应与客户端访问 API 的方式匹配
- 示例："localhost"、"api.operator.com"、"10.8.82.60"
enable_tls (布尔值)：启用或禁用 API 的 TLS/HTTPS
- true：通过 HTTPS 提供 API（推荐用于生产）
- false：通过 HTTP 提供 API（仅用于测试/开发）
- 安全性： 在生产环境中始终使用 true
tls_cert_path (字符串)：TLS 证书文件的路径（PEM 格式）
- 当 enable_tls: true 时必需
- 必须可被 TAS 应用读取
- 示例："priv/cert/server.crt"
tls_key_path (字符串)：TLS 私钥文件的路径（PEM 格式）
- 当 enable_tls: true 时必需
- 必须可被 TAS 应用读取
- 安全性： 使用文件权限保护（chmod 600）
- 示例："priv/cert/server.key"

API 功能：

REST API 提供对以下内容的程序化访问：

订阅者管理和配置
呼叫详细记录 (CDR) 查询
系统状态和健康检查
Diameter 对等体状态
网关状态和统计信息
活动呼叫监控
配置管理

OpenAPI/Swagger 文档：

API 包含内置的 OpenAPI (Swagger) 文档：

在以下地址访问 Swagger UI：https://hostname:port/api/swaggerui
OpenAPI JSON 规范在：https://hostname:port/api/openapi
直接从浏览器进行交互式 API 测试
完整的端点文档，包含请求/响应模式

安全考虑：

身份验证： 根据您的安全要求实施 API 身份验证
网络访问： 使用防火墙规则限制 API 访问仅限授权客户端
TLS 要求： 在生产中始终启用 TLS (enable_tls: true)
证书验证： 使用受信任的证书用于生产 API
速率限制： 考虑对面向公众的 API 实施速率限制
访问日志： 监控 API 访问日志以发现可疑活动

示例用法：

# 使用 curl 查询 API（替换为实际端点）
curl -k https://localhost:8444/api/health

# 访问 Swagger 文档
https://localhost:8444/api/swaggerui

常见部署场景：

仅内部 API：

listen_ip: "127.0.0.1"  # 仅可从本地主机访问
enable_tls: false       # 内部测试使用 HTTP

带 TLS 的生产 API：

listen_ip: "0.0.0.0"    # 可从网络访问
enable_tls: true        # 需要 HTTPS
hostname: "api.operator.com"

开发/测试：

listen_ip: "0.0.0.0"
enable_tls: false       # 方便测试使用 HTTP
port: 8080              # 非特权端口

故障排除：

端口绑定失败： 验证端口未被其他服务使用，或以 root 身份运行以获取 < 1024 的端口
TLS 错误： 检查证书和密钥路径是否正确且文件可读
无法连接： 验证防火墙允许访问配置的端口
证书不匹配： 确保 hostname 与证书的公共名称 (CN) 或 SAN 匹配
API 返回 404： 检查 API 应用是否在日志中成功启动

SIP 中继配置

Ansible 负责为每个外发网关创建 XML 配置，这些配置在 网关 选项卡中可见，并用于外发呼叫。

CSCF 地址和网关地址必须包含在运行时配置中，以便我们知道允许哪些 IP 进行呼叫，我们在网关 / SBC（将 MT 流量发送到网络的源）和 CSCF（MO 流量的源）中使用 allowed_sbc_source_ips 和 allowed_cscf_ips 来实现这一点。

注意 - 如果您将呼叫从 TAS 路由到自身（即，MO 呼叫到网内订阅者路由回 MT 拨号计划），则您的 TAS IP 也必须在允许的源 IP 列表中。

config :tas,
  allowed_sbc_source_ips: ["10.5.198.200", "103.26.174.36"],
  allowed_cscf_ips: ["10.8.3.34"],

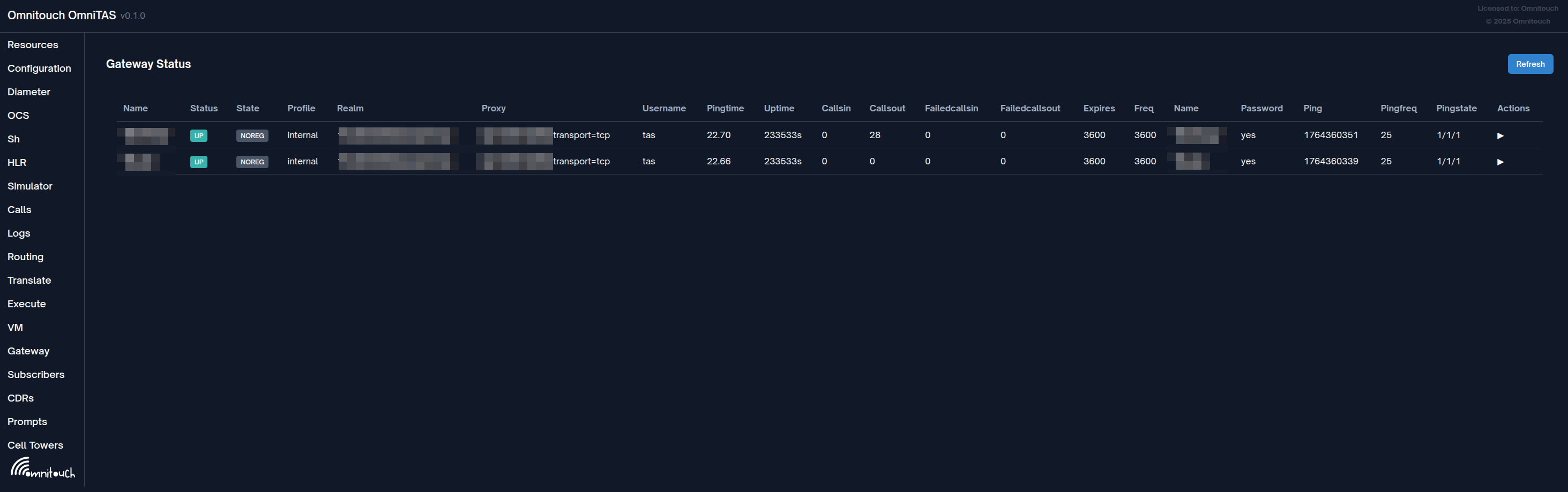

通过 Web UI，我们可以查看每个网关的状态，以及：

SIP 注册状态（如果启用了注册）
SIP 领域
SIP 代理地址（如果使用）
用户名
Ping 时间（平均 SIP OPTIONs 响应时间（如果启用 SIP OPTIONs））
正常运行时间（自配置文件重新启动或上线以来的秒数）
呼叫入 / 呼叫出 / 呼叫入失败 / 呼叫出失败
最后 SIP OPTIONs ping 时间（纪元）
SIP OPTIONs ping 频率
在详细按钮��查看更多信息

网关配置参考

网关以 XML 格式配置。每个网关代表与外部 SBC、运营商或 PSTN 网关的 SIP 中继连接。

基本网关示例：

<include>
  <gateway name="carrier_trunk">
    <param name="proxy" value="203.0.113.50;transport=tcp"/>
    <param name="register" value="true"/>
    <param name="caller-id-in-from" value="true"/>
    <param name="username" value="trunk_user"/>
    <param name="password" value="secure_password"/>
    <param name="register-transport" value="tcp"/>
    <param name="retry-seconds" value="30"/>
    <param name="ping" value="25"/>
  </gateway>
</include>

不需要注册的网关：

<include>
  <gateway name="sbc_static">
    <param name="proxy" value="198.51.100.10"/>
    <param name="register" value="false"/>
    <param name="caller-id-in-from" value="true"/>
  </gateway>
</include>

网关参数

必需参数

name (网关属性)

此网关的唯一名称标识符
在拨号计划中用于引用网关：sofia/gateway/name/destination
示例：<gateway name="my_trunk">

proxy

SIP 代理/网关的 IP 地址或主机名
可以包括端口和传输协议
示例：
- value="203.0.113.50"（默认端口 5060，UDP）
- value="203.0.113.50:5061"（自定义端口）
- value="203.0.113.50;transport=tcp"（TCP 传输）
- value="203.0.113.50:5061;transport=tls"（TLS 在端口 5061 上）

register

是否向网关发送 SIP REGISTER
值：true | false
如果中继需要注册，则设置为 true
对于基于静态 IP 的中继，设置为 false

身份验证参数

username

SIP 身份验证用户名
在 REGISTER 中使用，并用于摘要身份验证
如果 register="true"，则为必需
示例：value="trunk_account_123"

password

SIP 身份验证密码
用于摘要身份验证挑战
如果 register="true"，则为必需
示例：value="MySecureP@ssw0rd"

realm

SIP 身份验证的领域
可选 - 通常从挑战中自动检测
示例：value="sip.carrier.com"

auth-username

用于身份验证的替代用户名（如果与 username 不同）
很少需要 - 仅在运营商要求身份验证与 From 头不同的用户时
示例：value="auth_user_456"

注册参数

register-transport

REGISTER 消息的传输协议
值：udp | tcp | tls
必须与 proxy 参数中指定的传输匹配
示例：value="tcp"

register-proxy

REGISTER 的替代代理地址（如果与呼叫路由不同）
当注册服务器与呼叫路由服务器不同时时有用
示例：value="register.carrier.com:5060"

retry-seconds

在重试失败的注册之前等待的秒数
默认值：30
范围：5 到 3600
示例：value="30"

expire-seconds

注册过期时间（以秒为单位）
默认值：3600（1 小时）
网关将在过期之前重新注册
示例：value="1800"（30 分钟）

caller-id-in-from

在 SIP From 头中包含来电者 ID
值：true | false
true：From 头包含实际来电者号码（大多数运营商要求）
false：From 头使用网关用户名
建议： 对于大多数部署，设置为 true
示例：value="true"

监控参数

ping

每 N 秒发送 SIP OPTIONS ping
监控网关可用性并测量延迟
如果未指定或设置为 0，则禁用
典型值：15 到 60 秒
在网关状态 UI 中显示为 "Ping 时间"
示例：value="25"

ping-max

在标记网关为故障之前重试 ping 的最大时间（秒）
默认值：根据 ping 间隔计算
示例：value="3"

呼叫路由参数

extension

始终在此网关上拨打的固定目的号码
很少使用 - 通常目的地来自拨号计划
示例：value="+12125551234"

extension-in-contact

在 Contact 头中包含扩展
值：true | false
默认值：false
示例：value="false"

contact-params

附加参数附加到 Contact 头
对于运营商特定的要求很有用
示例：value="line=1;isup=true"

高级参数

from-user

在 From 头中覆盖用户名
默认值：使用呼叫号码或网关用户名
示例：value="trunk_pilot"

from-domain

在 From 头中覆盖域
默认值：使用代理域
示例：value="my-domain.com"

outbound-proxy

所有 SIP 消息的出站代理
与 proxy 不同 - 用作 Route 头目标
示例：value="edge-proxy.carrier.com:5060"

context

来自此网关的来电拨号计划上下文
默认值：public
允许每个网关不同的来电路由
示例：value="from-carrier"

channels

此网关的最大并发呼叫数
默认值：无限制
用于容量管理
示例：value="100"

dtmf-type

DTMF 传输方法
值：rfc2833 | info | inband | auto
默认值：rfc2833（推荐）
rfc2833：RTP 电话事件（最常见）
info：SIP INFO 消息
inband：音频音调
示例：value="rfc2833"

codec-prefs

此网关的首选编解码器列表
以逗号分隔的首选顺序列表
示例：value="PCMU,PCMA,G729"
常见编解码器：PCMU、PCMA、G729、AMR、AMR-WB、G722、OPUS

rtp-timeout-sec

如果在 N 秒内未收到 RTP，则挂断呼叫
默认值：0（禁用）
有助于检测死呼叫
示例：value="120"

rtp-hold-timeout-sec

在没有 RTP 的情况下保持通话的超时
默认值：0（禁用）
示例：value="1800"（30 分钟）

SIP 信令选项

sip-port

此网关使用的本地 SIP 端口
默认值：配置文件的端口
很少需要
示例：value="5060"

rtp-ip

RTP 媒体的本地 IP 地址
默认值：配置文件的 RTP IP
示例：value="10.0.0.5"

register-proxy-port

注册代理的端口
仅在与代理端口不同的情况下需要
示例：value="5061"

contact-host

覆盖 Contact 头的主机部分
对于 NAT 场景很有用
示例：value="public-ip.example.com"

distinct-to

使用不同于请求 URI 的不同 To 头
值：true | false
运营商特定要求
示例：value="false"

cid-type

在 Remote-Party-ID 或 P-Asserted-Identity 头中的来电者 ID 类型
值：rpid | pid | none
rpid：Remote-Party-ID 头
pid：P-Asserted-Identity 头
示例：value="pid"

extension-in-contact

将扩展参数添加到 Contact URI
值：true | false
示例：value="true"

传输安全

transport (在代理参数中)

传输协议
值：udp | tcp | tls | ws | wss
作为代理值的一部分指定
示例：proxy="203.0.113.50;transport=tcp"

对于 TLS 连接，可能需要在 SIP 配置文件中进行额外的证书配置。

包含常见选项的完整示例

<include>
  <gateway name="primary_carrier">
    <!-- 必需：基本连接 -->
    <param name="proxy" value="sbc.carrier.com:5060;transport=tcp"/>
    <param name="register" value="true"/>

    <!-- 身份验证 -->
    <param name="username" value="customer_trunk_01"/>
    <param name="password" value="SecurePassword123"/>

    <!-- 注册 -->
    <param name="register-transport" value="tcp"/>
    <param name="expire-seconds" value="1800"/>
    <param name="retry-seconds" value="30"/>

    <!-- 来电者 ID -->
    <param name="caller-id-in-from" value="true"/>

    <!-- 监控 -->
    <param name="ping" value="30"/>

    <!-- 媒体 -->
    <param name="codec-prefs" value="PCMU,PCMA,G729"/>
    <param name="dtmf-type" value="rfc2833"/>

    <!-- 呼叫限制 -->
    <param name="channels" value="100"/>

    <!-- RTP 超时 -->
    <param name="rtp-timeout-sec" value="300"/>
  </gateway>
</include>

拨号计划中的网关使用

在拨号计划中使用 sofia/gateway/name/destination 格式引用网关：

<!-- 路由到特定网关 -->
<action application="bridge" data="sofia/gateway/primary_carrier/+12125551234"/>

<!-- 使用变量路由 -->
<action application="bridge" data="sofia/gateway/primary_carrier/${tas_destination_number}"/>

<!-- 带自定义 SIP 头的路由 -->
<action application="bridge" data="{sip_h_X-Custom=Value}sofia/gateway/primary_carrier/${tas_destination_number}"/>

<!-- 网关之间的故障转移 -->
<action application="bridge" data="sofia/gateway/primary_carrier/${tas_destination_number}|sofia/gateway/backup_carrier/${tas_destination_number}"/>

故障排除网关问题

网关无法注册：

验证 username 和 password 是否正确
检查 proxy 地址是否可达
确认 register-transport 是否符合运营商要求
查看日志以获取身份验证失败的详细信息

呼叫失败：

在 Web UI (/gw) 中检查网关状态
验证 caller-id-in-from 设置是否符合运营商要求
确认与 codec-prefs 的编解码器兼容性
检查防火墙是否允许 SIP 和 RTP 流量

通话质量差：

查看网关状态中的 ping 时间
检查 rtp-timeout-sec 是否过于激进
验证编解码器首选项是否符合网络能力
监控网络延迟和丢包

Diameter 对等体配置

Diameter 对等体必须在运行时配置中定义。

此配置大部分是样板。

如果在您的部署中不使用 Ro 接口，则不需要在应用程序中包含 Ro。

config :diameter_ex,
  diameter: %{
    service_name: :omnitouch_tas,
    listen_ip: "10.8.82.60",
    listen_port: 3868,
    decode_format: :map,
    host: "example-dc01-as01",
    realm: "epc.mnc001.mcc001.3gppnetwork.org",
    product_name: "OmniTAS",
    request_timeout: 5000,
    peer_selection_algorithm: :random,
    allow_undefined_peers_to_connect: true,
    log_unauthorized_peer_connection_attempts: true,
    control_module: Tas.Control.Diameter,
    processor_module: DiameterEx.Processor,
    auth_application_ids: [],
    acct_application_ids: [],
    vendor_id: 10415,
    supported_vendor_ids: [10415],
    applications: [
      %{
        application_name: :sh,
        application_dictionary: :diameter_gen_3gpp_sh,
        vendor_specific_application_ids: [
          %{
            vendor_id: 10415,
            auth_application_id: 16_777_217,
            acct_application_id: nil
          }
        ]
      },
      %{
        application_name: :ro,
        application_dictionary: :diameter_gen_3gpp_ro,
        vendor_specific_application_ids: [
          %{
            vendor_id: 0,
            auth_application_id: 4,
            acct_application_id: nil
          }
        ]
      }
    ],
    peers: [
      %{
        port: 3868,
        host: "example-dc01-dra01.epc.mnc001.mcc001.3gppnetwork.org",
        ip: "1.2.3.4",
        realm: "epc.mnc001.mcc001.3gppnetwork.org",
        tls: false,
        transport: :diameter_tcp,
        initiate_connection: true
      },
      %{
        port: 3869,
        host: "example-dc01-dra02.epc.mnc001.mcc001.3gppnetwork.org",
        ip: "1.2.3.44",
        realm: "epc.mnc001.mcc001.3gppnetwork.org",
        tls: false,
        transport: :diameter_tcp,
        initiate_connection: true
      }
    ]
  }

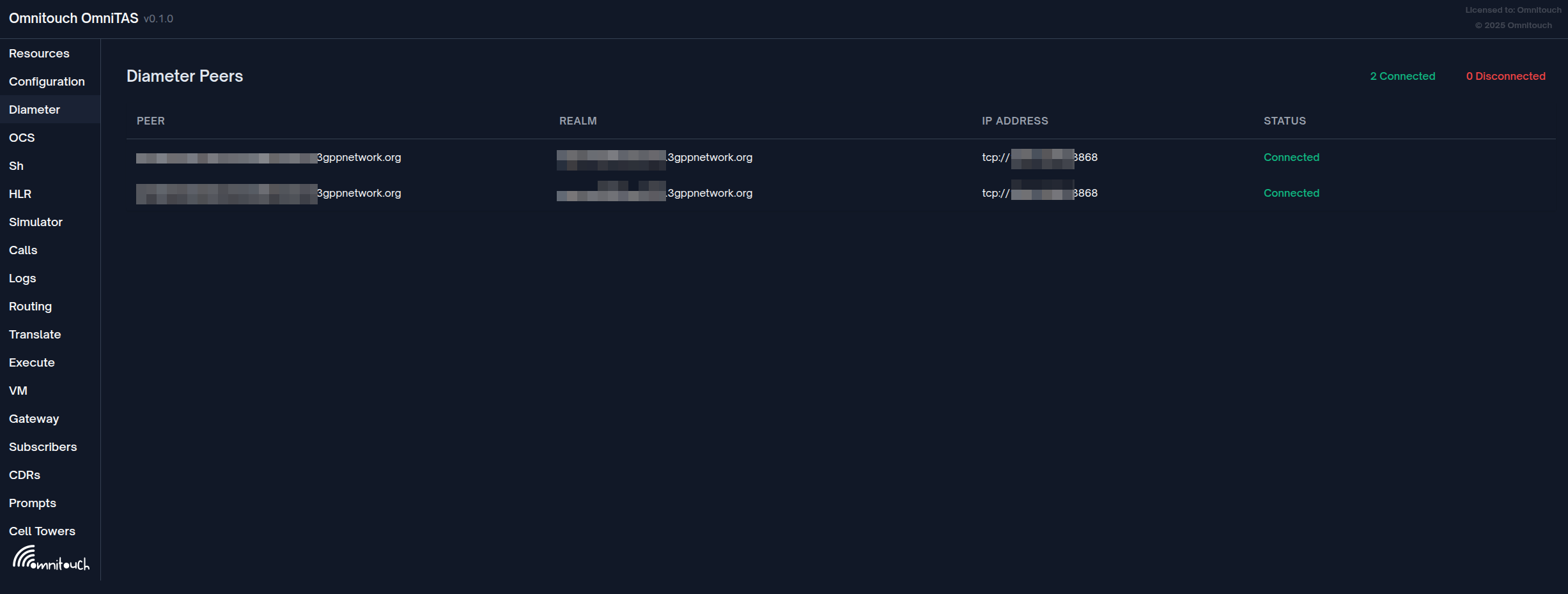

您可以从 Web UI 的 Diameter 选项卡检查 Diameter 对等体的状态。

您还可以从 Web UI 的 Sh 选项卡测试检索 Sh 数据，以尝试获取任何来自 Sh 的数据。

配置指南

相关文档

核心配置

集成接口

呼叫处理

增值服务

测试与合规

配置

事件套接字配置

控制面板配置

页面顺序配置

Web 端点配置

API 配置

SIP 中继配置

网关配置参考

网关参数

必需参数

身份验证参数

注册参数

监控参数

呼叫路由参数

高级参数

SIP 信令选项

传输安全

包含常见选项的完整示例

拨号计划中的网关使用

故障排除网关问题

Diameter 对等体配置

相关文档​

核心配置​

集成接口​

呼叫处理​

增值服务​

测试与合规​

配置​

事件套接字配置​

控制面板配置​

页面顺序配置​

Web 端点配置​

API 配置​

SIP 中继配置​

网关配置参考​

网关参数​

必需参数​

身份验证参数​

注册参数​

监控参数​

呼叫路由参数​

高级参数​

SIP 信令选项​

传输安全​

包含常见选项的完整示例​

拨号计划中的网关使用​

故障排除网关问题​

Diameter 对等体配置​

相关文档

核心配置

集成接口

呼叫处理

增值服务

测试与合规

配置

事件套接字配置

控制面板配置

页面顺序配置

Web 端点配置

API 配置

SIP 中继配置

网关配置参考

网关参数

必需参数

身份验证参数

注册参数

监控参数

呼叫路由参数

高级参数

SIP 信令选项

传输安全

包含常见选项的完整示例

拨号计划中的网关使用

故障排除网关问题

Diameter 对等体配置
