操作指南

📖 返回主文档

本文档涵盖了控制面板中可用的操作监控和管理功能。

相关文档​

核心文档​

监控与测试工具​

呼叫处理与服务​

集成接口​

操作​

本节涵盖了在OmniTAS控制面板中可用的操作监控和管理功能。

目录​

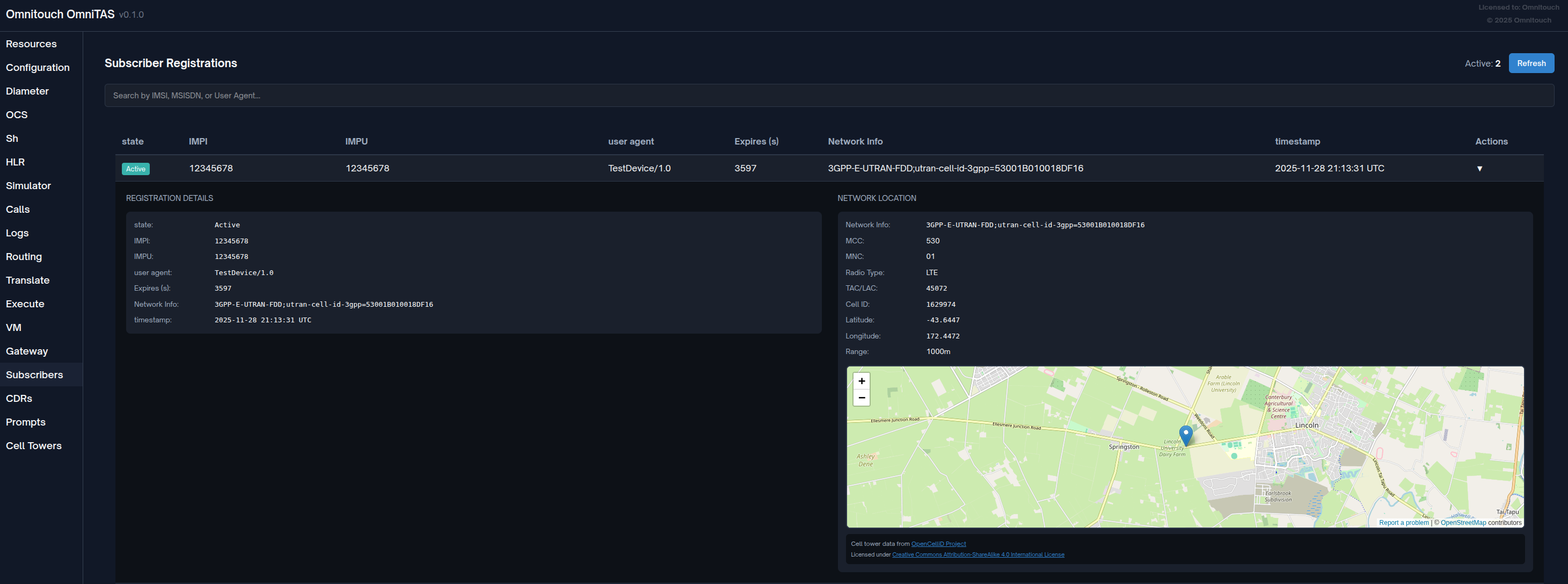

用户视图​

用户视图提供对存储在Sofia SIP注册数据库中的IMS用户注册的实时监控。

访问： 在控制面板中导航到 /subscribers

特性​

  • 注册列表： 查看所有活动用户注册
  • 注册详细信息： 点击任何注册以查看完整详细信息，包括：
    • SIP用户和领域
    • 联系URI
    • 注册状态和过期
    • 网络信息（IP、端口、主机名）
    • 认证详细信息
    • 基站位置（当通过P-Access-Network-Info可用时）
      • MCC/MNC，无线类型，TAC/LAC，基站ID
      • 地理坐标和覆盖范围
      • 由OpenStreetMap和OpenCellID数据提供支持的交互式地图视图

用户视图

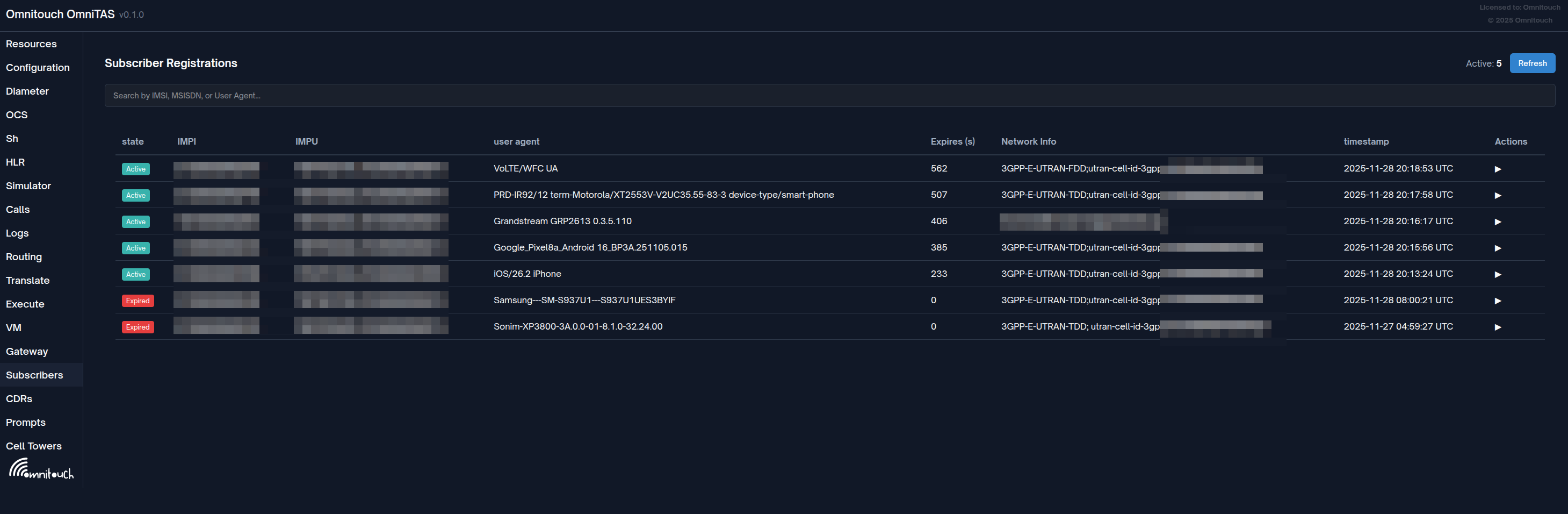

注册详细信息

数据源​

注册数据直接从Sofia注册数据库查询，提供用户附加状态的实时可见性。当用户在其SIP REGISTER消息中提供P-Access-Network-Info头时，基站位置使用OpenCellID数据库解析。

用例​

  • 监控活动用户注册
  • 验证用户附加状态
  • 排查注册问题
  • 审计用户连接性

呼叫详细记录 (CDR)​

CDR视图提供对TAS存储的呼叫详细记录的访问，用于计费、故障排除和分析目的。

访问： 在控制面板中导航到 /cdr

CDR视图

特性​

  • 分页视图： 浏览呼叫记录（每页100条，带有上一页/下一页控制）
  • 高级搜索： 强大的搜索功能，支持精确匹配、反向/排除和多个术语
  • 列选择： 自定义显示的字段
    • 点击 "列" 按钮打开列选择器模态
    • 选择/取消选择单个列
    • 全选 / 全不选 快捷操作
    • 选择在会话间持久化（保存到浏览器localStorage）
    • 显示 "X / Y列" 计数器
  • 可排序列： 点击任何列标题进行排序（升序/降序）
    • 视觉指示器（▲升序，▼降序）
    • 排序列以蓝色突出显示
    • 排序更改时重置为第1页
  • 多个��滤选项：
    • 文本搜索： 在所有字段中使用高级运算符进行搜索
    • 日期范围过滤： 按开始/结束日期和时间过滤（日期时间选择器）
    • 字段特定过滤： 按确切字段值过滤（挂断原因、来电号码、目的地、上下文）
    • 活动过滤显示： 视觉芯片显示当前活动的过滤器
    • 清除所有： 一键删除所有活动过滤器
  • 详细信息： 点击任何CDR行以展开并查看所有字段：
    • 呼叫方（来电号码/名称，目的地号码）
    • 时间戳（开始、应答、结束）
    • 持续时间和计费秒数
    • 挂断原因（颜色编码：绿色=正常，黄色=取消，红色=错误）
    • 呼叫UUID（A-leg和B-leg）
    • 上下文和账户代码
    • 所有可用数据库字段按字母顺序排列
  • 颜色编码的挂断原因：
    • 🟢 绿色： NORMAL_CLEARING
    • 🟡 黄色： 取消的呼叫
    • 🔴 红色： 错误条件
  • 总计数： 实时显示匹配记录的总数
  • 响应式布局： 在小屏幕上适当换行过滤器

如何使用​

  1. 基本查看：

    • 页面加载最新的100条CDR记录（按 start_stamp 降序排序）
    • 右上角显示总记录数
    • 使用 上一页 / 下一页 按钮导航页面
    • 点击任何行以展开并查看所有字段

  2. 自定义列：

    • 点击右上角的 "列" 按钮
    • 模态显示所有可用字段
    • 勾选/取消勾选字段以显示/隐藏列
    • 使用 "全选" 或 "全不选" 进行快速选择
    • 设置自动保存到浏览器
    • 关闭模态以应用更改

  3. 排序数据：

    • 点击任何列标题按该字段排序
    • 第一次点击：降序（▼）
    • 第二次点击：升序（▲）
    • 第三次点击：返回降序
    • 排序列以蓝色突出显示

  4. 搜索记录：

    • 在 "搜索" 框中输入搜索查询
    • 支持高级运算符（见下文搜索语法）
    • 在多个字段中搜索： caller_id_number, destination_number, uuid, caller_id_name, hangup_cause
    • 点击 "应用" 执行搜索

  5. 按日期范围过滤：

    • 使用 "开始日期" 和 "结束日期" 日期时间选择器
    • 两个日期均为日期过滤所需
    • 支持日期和时间选择
    • 点击 "应用" 进行过滤

  6. 按特定字段过滤：

    • 从 "选择过滤字段" 下拉菜单中选择字段：
      • 挂断原因
      • 来电号码
      • 目的地
      • 上下文
    • 在 "输入过滤值" 中输入确切值
    • 点击 "应用" 进行过滤

  7. 组合过滤器：

    • 所有过滤器可以同时使用：
      • 文本搜索 + 日期范围 + 字段过滤器一起工作
    • 活动过滤器显示为过滤器表单下方的芯片
    • 点击 "清除所有" 一次性删除所有过滤器

  8. 查看详细信息：

    • 点击任何CDR行以展开
    • 以网格布局显示所有数据库字段
    • 字段按字母顺序显示
    • 挂断原因颜色编码以便快速识别
    • 再次点击行以折叠

高级搜索语法​

搜索框支持强大的查询语法，以便在多个字段中进行精确记录过滤。

搜索工作原理：

搜索引擎检查每个CDR记录中的 所有可搜索字段。当记录在 任何 这些字段中匹配您的搜索条件时，该记录将包含在结果中：

  • caller_id_number
  • destination_number
  • uuid
  • caller_id_name
  • hangup_cause

搜索运算符（可以组合）：

  1. 包含搜索（默认）：

    • 语法： term（无引号）
    • 匹配： 记录中 任何字段包含 该术语
    • SQL： 使用 LIKE '%term%' 在所有可搜索字段中连接 OR
    • 示例： 61480 匹配 "61480123456", "55561480999" 等。

  2. 精确匹配：

    • 语法： "term"（带双引号）
    • 匹配： 记录中 任何字段完全等于 该术语
    • SQL： 使用 = 'term' 在所有可搜索字段中连接 OR
    • 示例： "911" 仅匹配完全 "911"，而不是 "9115" 或 "1911"

  3. 反向/排除：

    • 语法： !term（感叹号前缀，无引号）
    • 匹配： 记录中 没有字段包含 该术语
    • SQL： 使用 NOT LIKE '%term%' 在所有可搜索字段中连接 AND
    • 示例： !NORMAL 排除任何字段中包含 "NORMAL" 的记录

  4. 精确反向/排除：

    • 语法： !"term"（感叹号 + 双引号）
    • 匹配： 记录中 没有字段完全等于 该术语
    • SQL： 使用 != 'term' 在所有可搜索字段中连接 AND
    • 示例： !"NORMAL_CLEARING" 排除任何字段完全为 "NORMAL_CLEARING" 的记录

  5. 多个术语与 AND：

    • 语法： term1 AND term2（不区分大小写的 AND）
    • 匹配： 匹配 所有术语 的记录（每个术语可以匹配不同字段）
    • 每个术语使用自己的运算符处理（引号、! 等）
    • 术语在SQL中用 AND 连接
    • 示例： "911" AND "12345" 查找在一个字段中有 "911" 且在另一个字段中有 "12345" 的记录

搜索执行逻辑：

对于每个CDR记录：
  对于正常搜索（无 !）：
    - 检查是否 **任何字段包含/等于** 该术语 → 如果为 TRUE 则包含
    - SQL： field1 LIKE '%term%' OR field2 LIKE '%term%' OR ...

  对于反向搜索（!）：
    - 检查是否 **所有字段不包含/等于** 该术语 → 如果为 TRUE 则包含
    - SQL： field1 NOT LIKE '%term%' AND field2 NOT LIKE '%term%' AND ...

  对于 AND 搜索：
    - 每个术语单独评估
    - 所有术语条件必须为 TRUE → 如果为 TRUE 则包含
    - SQL： (term1_conditions) AND (term2_conditions) AND ...

复杂搜索示例：

查询工作原理结果
61480在所有字段中进行包含搜索所有记录中 "61480" 的位置（呼叫者、目的地、UUID 等）
"911"在所有字段中进行精确匹配任何字段完全为 "911" 的记录
!NORMAL_CLEARING反向包含搜索排除任何字段中包含 "NORMAL_CLEARING" 的记录（失败的呼叫）
!"NORMAL_CLEARING"精确反向排除任何字段完全等于 "NORMAL_CLEARING" 的记录
"911" AND "12345"精确 "911" 和精确 "12345"同时包含两个值的记录（例如，呼叫者="12345"，目的地="911"）
!NORMAL AND 61480反向包含 "NORMAL" 和包含 "61480"涉及 "61480" 的非正常呼叫
!"ANSWER" AND !NORMAL精确反向 "ANSWER" 和反向包含 "NORMAL"排除已接听���呼叫和任何包含 "NORMAL" 的记录
61480 AND !NORMAL_CLEARING包含 "61480" 和反向包含 "NORMAL_CLEARING"涉及 "61480" 的失败呼叫

实际用例：

  • 查找特定号码： 61480123456 - 包含搜索找到部分匹配
  • 查找精确紧急呼叫： "911" - 仅呼叫完全为 "911"
  • 所有失败呼叫： !NORMAL_CLEARING - 排除成功的呼叫
  • 特定呼叫者的失败呼叫： "61480123456" AND !NORMAL - 组合精确呼叫者与反向
  • 排除测试号码： !test AND !demo - 多个反向搜索
  • 复杂调试： 61480 AND !"ANSWER" AND !CANCEL - 包含一个术语，排除精确和部分其他

数据源​

CDR数据直接从TAS CDR SQLite数据库查询。

架构可能因特定要求而在不同部署之间有所不同。

CDR导出选项​

重要： CDR记录可以以各种格式导出，以支持与计费系统、分析平台和报告工具的集成。

CDR数据库架构和导出格式是特定于部署的。在设置系统时，请向集成工程师请求所需的特定CDR输出格式。常见的导出格式包括：

  • CSV（逗号分隔值）
  • JSON（用于API集成）
  • XML
  • 直接数据库访问
  • 自定义格式导出

您的集成工程师可以配置适合您操作和计费要求的CDR导出机制。

用例​

  • 呼叫故障排除： 按号码或UUID搜索特定呼叫以调试问题
  • 计费对账： 按日期范围过滤以匹配计费周期
  • 质量分析： 按挂断原因过滤以识别问题模式
  • 紧急呼叫审计： 搜索 "911" 以验证紧急呼叫处理
  • 客户支持： 按来电号码或目的地查找特定客户呼叫
  • 模式分析： 按持续时间或时间戳排序以识别异常
  • 合规与记录保存： 日期范围过滤用于合规报告
  • 失败呼叫分析： 使用 !NORMAL_CLEARING 查找所有失败呼叫
  • 基于上下文的报告： 按上下文过滤以分析特定呼叫流

配置​

默认可见列​

您可以通过在 config/runtime.exs 中设置 cdrs_field_list 来配置在LiveView中 默认显示 的CDR字段：

config :tas,
  cdrs_field_list: [
    "caller_id_number",
    "destination_number",
    "start_stamp",
    "duration",
    "hangup_cause"
  ]

行为：

  • 如果未设置 cdrs_field_list：默认显示所有可用的CDR字段
  • 如果设置了 cdrs_field_list：仅默认显示指定字段，但 所有其他字段仍然可在列选择器中使用
  • 如果列表中的字段在CDR数据中不存在，则会自动跳过
  • 字段名称可以指定为字符串或原子
  • ��户可以随时从列选择器手动选择其他列

用例：

  • 设置仅显示基本字段的干净默认视图
  • 减少新用户的信息超载
  • 在所有用户中标准化初始列布局
  • 默认隐藏高级字段，但仍可访问

示例配置：

# 默认仅显示基本呼叫信息
cdrs_field_list: [
  "start_stamp",
  "caller_id_number",
  "destination_number",
  "duration",
  "billsec",
  "hangup_cause"
]

注意： 此配置设置 默认可见 列。所有CDR字段仍然可在 "列" 选择器中使用 - 用户可以手动显示/隐藏任何需要的字段。

故障排除​

未找到结果​
  1. 检查搜索词中的拼写错误
  2. 尝试去掉引号以进行更广泛的搜索
  3. 验证该术语是否存在于可搜索字段中
  4. 检查日期范围是否过于严格
结果过多​
  1. 添加更多 AND 术语以缩小范围
  2. 使用引号进行精确匹配
  3. 应用日期范围过滤
  4. 使用字段特定过滤器
结果意外​
  1. 记住搜索适用于 所有可搜索字段
  2. 检查术语是否出现在意外字段中（如UUID）
  3. 使用精确匹配以避免部分匹配
  4. 验证反向逻辑（AND与OR）

提示​

  • 列选择： 隐藏未使用的列以专注于相关数据并提高性能
  • 组合过滤器： 同时使用搜索 + 日期范围 + 字段过滤器以进行精确查询
  • 日期范围性能： 缩小的日期范围在大型数据库中更快返回结果
  • 排序以进行分析： 按持续时间排序以查找长/短呼叫，或按时间戳查看呼叫模式
  • 活动过滤芯片： 使用视觉芯片验证当前活动的过滤器
  • 持久设置： 列选择在每个浏览器中保存，适用于不同的分析任务
  • 颜色编码： 快速扫描挂断原因 - 绿色是好的，红色需要调查
  • 可展开详细信息： 点击行以查看所有字段，而不会使主视图混乱
  • 搜索运算符： 掌握搜索语法以进行强大的过滤：
    • 使用引号进行精确匹配： "911"
    • 使用 ! 进行排除： !NORMAL_CLEARING
    • 与 AND 组合： "61480" AND !NORMAL
  • 分页： 记住过滤器在页面之间持久化 - 使用分页查看大型结果集

活动呼叫监控​

活动呼叫视图显示有关系统中正在进行的呼叫的实时信息。

访问： 在控制面板中导航到 /calls

特性​

  • 实时状态： 活动呼叫会话的实时视图
  • 呼叫详细信息： 查看通道变量和呼叫状态信息
  • UUID跟踪： 监控A-leg和B-leg呼叫标识符

IMS会议服务器​

IMS会议服务器提供符合3GPP IMS标准（RFC 4579、RFC 4575、TS 24.147）的多方会议能力。

访问： 在控制面板中导航到 /conference

文档： 请参见 IMS会议服务器用户指南 以获取详细文档

特性​

  • 实时监控： 活动会议和参与者的实时视图
  • 会议统计仪表板：
    • 活动会议计数
    • 所有会议的总参与者
    • 视频会议计数
    • 锁定会议计数
    • 服务器配置详细信息（域、MNC/MCC、最大参与者）
  • 会议列表： 查看所有活动会议，包括：
    • 会议ID和SIP URI
    • 当前参与者计数
    • 会议创建者身份
  • 会议详细信息： 点击任何会议以展开并查看：
    • 完整的会议信息（状态、视频状态、锁定状态、录音状态）
    • 完整的参与者列表及其角色和状态
    • 参与者视频状态
  • 会议控制操作：
    • 锁定/解锁会议以控制访问
    • 启用/禁用会议的视频
    • 实时状态更新和操作反馈
  • 自动刷新： 可配置的自动刷新（默认：5秒）以进行实时监控

OmniTAS控制台管理​

所有会议操作也可以通过OmniTAS控制台使用 ims_conference 命令进行：

ims_conference list                    # 列出所有活动会议
ims_conference info <conf_id>          # 显示会议详细信息
ims_conference stats                   # 显示服务器统计信息
ims_conference lock <conf_id>          # 锁定会议
ims_conference unlock <conf_id>        # 解锁会议
ims_conference video <conf_id> on|off  # 控制视频
ims_conference record <conf_id> start|stop  # 控制录音
ims_conference add <conf_id> <sip_uri>     # 添加参与者
ims_conference remove <conf_id> <uuid>     # 移除参与者
ims_conference destroy <conf_id>       # 终止会议

用例​

  • 操作监控： 实时可见活动会议和资源使用情况
  • 容量管理： 监控参与者计数和视频使用情况以管理带宽
  • 故障排除： 诊断会议访问问题、参与者连接问题
  • 会议控制： 锁定会议以保护隐私，管理视频以控制带宽
  • 合规性： 监控和记录会议以满足监管合规要求

3GPP合规性​

会议服务器实现了关键的3GPP IMS会议规范：

  • TS 24.147：使用IM核心网络子系统的会议
  • RFC 4579：SIP呼叫控制 - 用户代理的会议
  • RFC 4575：SIP事件包用于会议状态
  • RFC 5239：集中会议的框架

网关状态​

监控连接到TAS的SIP网关/中继的状态和健康状况。

访问： 在控制面板中导航到 /gw

特性​

  • 注册状态： 查看网关注册状态
  • 呼叫统计： 跟踪进出呼叫和失败情况
  • Ping监控： SIP OPTIONS ping时间和可达性
  • 网关详细信息： 完整的配置和状态信息

监控指标​

  • SIP注册状态
  • Ping时间（平均SIP OPTIONS响应时间）
  • 正常运行时间（自配置文件重启以来的秒数）
  • 进呼叫/出呼叫
  • 失败的进呼叫/失败的出呼叫
  • 最后ping时间和频率

Diameter对等体状态​

监控Sh和Ro接口的Diameter对等体连接性。

访问： 在控制面板中导航到 /diameter

特性​

  • 对等体状态： 每个配置对等体的连接状态
  • 应用支持： 查看支持的Diameter应用（Sh、Ro）
  • 看门狗状态： Diameter看门狗监控

系统日志查看器​

实时统一日志查看器，用于TAS后端（Elixir）和TAS呼叫处理（FreeSWITCH）日志。

访问： 在控制面板中导航到 /logs

日志视图

特性​

  • 统一日志流： 在一个界面中查看来自TAS后端和呼叫处理的日志
  • 实时更新： 日志消息实时流式传输（每1秒自动刷新）
  • 颜色编码的日志级别：
    • 🟣 控制台 - 控制台消息（紫色/洋红色）
    • 🔴 警报/严重 - 需要立即关注的紧急问题（红色）
    • 🟠 错误 - 错误条件（浅红色）
    • 🟡 警告 - 警告消息（黄色）
    • 🔵 通知 - 显著的信息消息（青色）
    • 🔵 信息 - 一般信息消息（蓝色）
    • ⚪ 调试 - 调试/详细日志（灰色）
  • 源徽章：
    • 🔵 TAS后端 - Elixir应用日志（蓝色徽章）
    • 🟣 TAS呼叫处理 - FreeSWITCH日志（紫色徽章）
  • 左边框指示器： 颜色编码的左边框与日志级别匹配，便于快速视觉扫描
  • 多个过滤器：
    • 源过滤器： 所有源 / TAS后端 / TAS呼叫处理
    • 级别过滤器： 所有 / 控制台 / 警报 / 严重 / 错误 / 警告 / 通知 / 信息 / 调试
    • 文本搜索： 在日志消息中实时关键词搜索
  • 暂停/恢复： 冻结日志流以分析特定条目而不失去上下文
  • 清除日志： 从显示中移除所有当前日志条目
  • 日志计数器： 显示过滤日志与总日志（例如，“显示500条日志中的150条”）
  • 尾部行为： 为性能维护最后500条日志条目
  • 元数据展示： 文件名和行号用于源代码引用（如果可用）
  • 可滚动视图： 固定高度容器，自动滚动以显示最新日志

如何使用​

  1. 基本查看：

    • 页面加载来自两个源的最新500条日志条目
    • 日志实时生成时出现
    • 最近的日志出现在顶部
    • 每1秒自动刷新

  2. 按源过滤：

    • 从 "���" 下拉菜单中选择：
      • 所有源 - 显示TAS后端和呼叫处理日志
      • TAS后端 - 仅Elixir应用日志
      • TAS呼叫处理 - 仅FreeSWITCH/拨号计划日志
    • 过滤器立即应用

  3. 按日志级别过滤：

    • 从 "级别" 下拉菜单中选择：
      • 所有 - 显示所有日志级别
      • 控制台 到 调试 - 仅显示该特定级别
    • 有助于专注于错误或调试特定问题

  4. 搜索关键词：

    • 在 "搜索日志..." 框中输入
    • 不区分大小写地搜索日志消息
    • 输入时实时过滤
    • 与源和级别过滤器结合使用

  5. 暂停/恢复流：

    • 点击 "暂停" 按钮（橙色）以冻结日志更新
    • "已暂停" 指示器出现在标题中
    • 在没有新日志干扰的情况下查看特定日志条目
    • 点击 "恢复" 按钮（绿色）以重新启动实时流

  6. 清除日志：

    • 点击 "清除" 按钮（红色）以移除所有显示的日志
    • 清除TAS后端和呼叫处理日志
    • 新日志将随着生成而出现

  7. 阅读日志条目：

    • 时间戳： 以HH:MM:SS.毫秒格式显示时间
    • 源徽章： 指示TAS后端（蓝色）或呼叫处理（紫色）
    • 日志级别： 颜色编码的级别在括号中显示 [ERROR]、[INFO] 等
    • 文件/行： 源代码位置（如果可用）
    • 消息： 实际日志消息内容

日志级别解释​

级别颜色使用时机示例
控制台紫色控制台特定消息高优先级FreeSWITCH控制台输出
警报红色需要立即采取行动系统组件故障
严重红色严重条件数据库连接丢失
错误浅红色错误条件无法处理呼叫，配置无效
警告黄色警告条件使用了弃用的功能，重试尝试
通知青色显著的正常事件配置重新加载，服务启动
信息蓝色信息性消息呼叫连接，Diameter请求已发送
调试灰色调试级别消息函数进入/退出，变量值

用例​

  • 实时故障排除： 在活动呼叫期间监控日志以调试问题
  • 错误调查： 按错误/严重级别过滤以查找问题
  • 呼叫流分析： 搜索呼叫ID或电话号码以追踪呼叫路径
  • 性能监控： 在负载测试期间监视警告和错误
  • 集成调试： 过滤TAS后端以查看Diameter/Sh/Ro消息
  • 拨号计划调试： 过滤TAS呼叫处理以查看FreeSWITCH呼叫路由
  • 系统健康监控： 保持日志打开以观察异常
  • 开发与测试： 使用调试级别查看详细的应用程序行为

提示​

  • 组合过滤器： 同时使用源 + 级别 + 搜索进行精确过滤
    • 示例：源="TAS后端" + 级别="错误" + 搜索="Diameter" → 查找Diameter错误
  • 搜索前暂停： 在输入搜索查询之前暂停流以避免日志滚动
  • 明智地使用调试： 调试级别非常详细 - 过滤到特定源以减少噪音
  • 颜色扫描： 快速扫描左边框 - 红色边框表示问题
  • 源徽章： 蓝色徽章（后端）用于应用逻辑，紫色徽章（呼叫处理）用于呼叫
  • 时间戳精度： 毫秒时间戳有助于跨系统关联事件
  • 文件引用： 点击/记录文件:行引用以跳转到源代码
  • 定期清除： 在切换调查上下文时清除日志以保持清晰
  • 搜索UUID： 搜索呼叫ID/UUID以跟踪特定呼叫穿越整个系统
  • 紧急搜索： 搜索 "911" 或 "紧急" 以快速查找紧急呼叫处理

技术细节​

  • 日志限制： 最多显示500条日志（达到限制时丢弃最旧的日志）
  • 刷新率： 每1000毫秒（1秒）自动刷新
  • 搜索： 在消息字段中进行不区分大小写的子字符串匹配
  • 空过滤： 自动过滤掉空/占位符日志消息
  • 源检测： 日志标记为 :elixir 或 :freeswitch 源
  • 排序： 日志按时间戳降序排序（最新的在前）
  • PubSub： Elixir日志通过Phoenix PubSub实时更新
  • FreeSWITCH日志： 通过事件插座接口（ESI）日志监听器收集

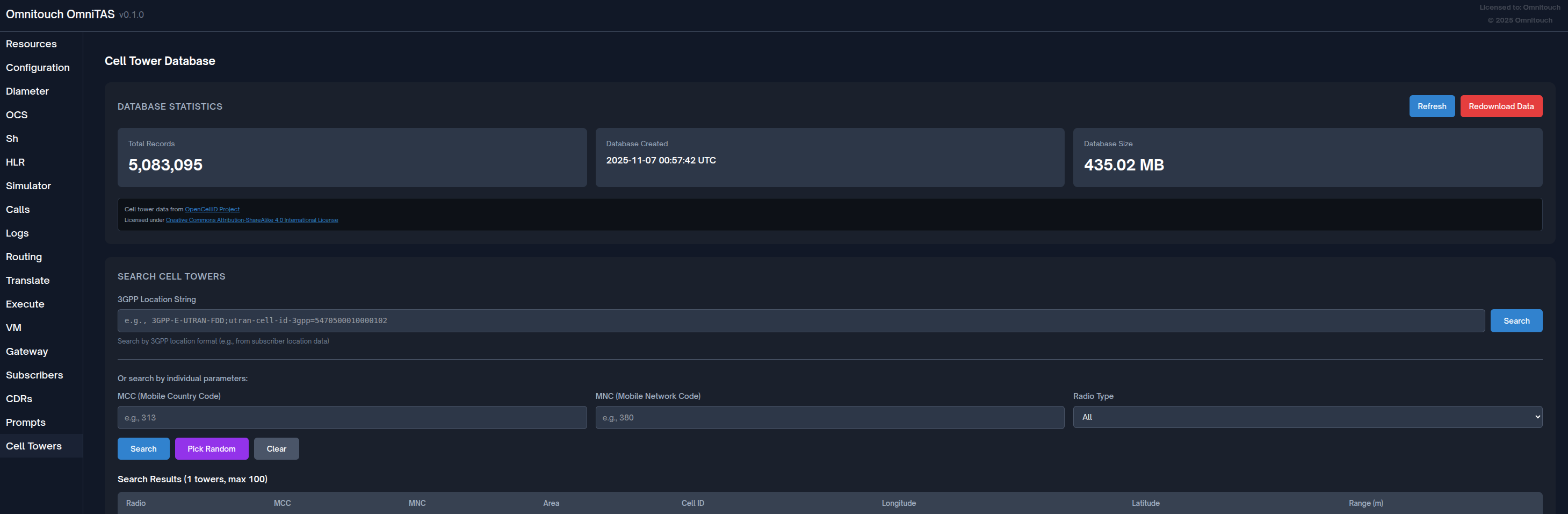

基站数据库​

管理和查询OpenCellID基站位置数据库，用于紧急服务和基于位置的功能。

访问： 在控制面板中导航到 /cell_towers

基站数据库

特性​

  • 数据库统计： 查看总记录、按国家/网络的覆盖范围
  • 搜索与查询：
    • 按MCC（移动国家代码）搜索
    • 按MNC（移动网络代码）搜索
    • 按无线类型（GSM、UMTS、LTE）搜索
    • 按位置字符串搜索
  • 数据库管理：
    • 导入基站数据
    • 重新下载来自OpenCellID的最新数据集
    • 查看导入状态和进度
  • 位置解析： 将基站ID解析为地理坐标

用例​

  • 紧急呼叫位置确定
  • 用户位置跟踪（在获得同意的情况下）
  • 网络覆盖分析
  • 排查漫游位置问题
  • 基站数据库维护

数据源​

基站数据来源于OpenCellID (https://opencellid.org/)，这是一个协作社区项目，旨在创建一个免费的全球基站位置数据库。

呼叫模拟器​

交���式呼叫模拟工具，用于测试拨号计划逻辑而无需进行真实呼叫。

访问： 在控制面板中导航到 /simulator

详细文档： 请参见 HLR和呼叫模拟器指南

特性​

  • 模拟呼叫类型： 测试MO、MT和紧急呼叫
  • 可配置参数：
    • 源和目的地号码
    • 源IP地址（模拟SBC/CSCF）
    • 强制特定呼叫处置
    • 跳过OCS授权以加快测试
  • 全面结果：
    • 完整的拨号计划变量输出
    • Sh/HLR查找结果
    • OCS授权结果
    • SS7 MAP查询结果（如适用）
    • 生成的拨号计划XML
  • 逐步处理： 查看呼叫处理的每个阶段

用例​

  • 在部署前测试拨号计划更改
  • 验证用户配置
  • 调试呼叫路由问题
  • 培训员工了解呼叫流
  • 验证OCS/HLR集成
  • 测试紧急呼叫处理

HLR/MAP测试​

测试SS7 MAP操作，包括发送路由信息（SRI）和提供漫游号码（PRN）查询。

访问： 在控制面板中导航到 /hlr

详细文档： 请参见 HLR和呼叫模拟器指南

特性​

  • SRI查询： 测试发送路由信息以进行呼叫路由
  • PRN查询： 测试提供漫游号码以获取漫游用户
  • 真实结果： 对配置的MAP网关进行实际查询
  • 响应显示： 查看MSRN、MSC地址和转发状态
  • 错误处理： 清晰显示MAP错误和超时

用例​

  • 验证HLR连接性
  • 测试漫游号码分配
  • 调试对漫游用户的呼叫路由
  • 验证MAP网关配置
  • 排查呼叫转移问题

OCS测试​

直接针对您的OCS测试Diameter Ro（在线计费）信用控制请求（CCR）操作。

访问： 在控制面板中导航到 /ocs_test

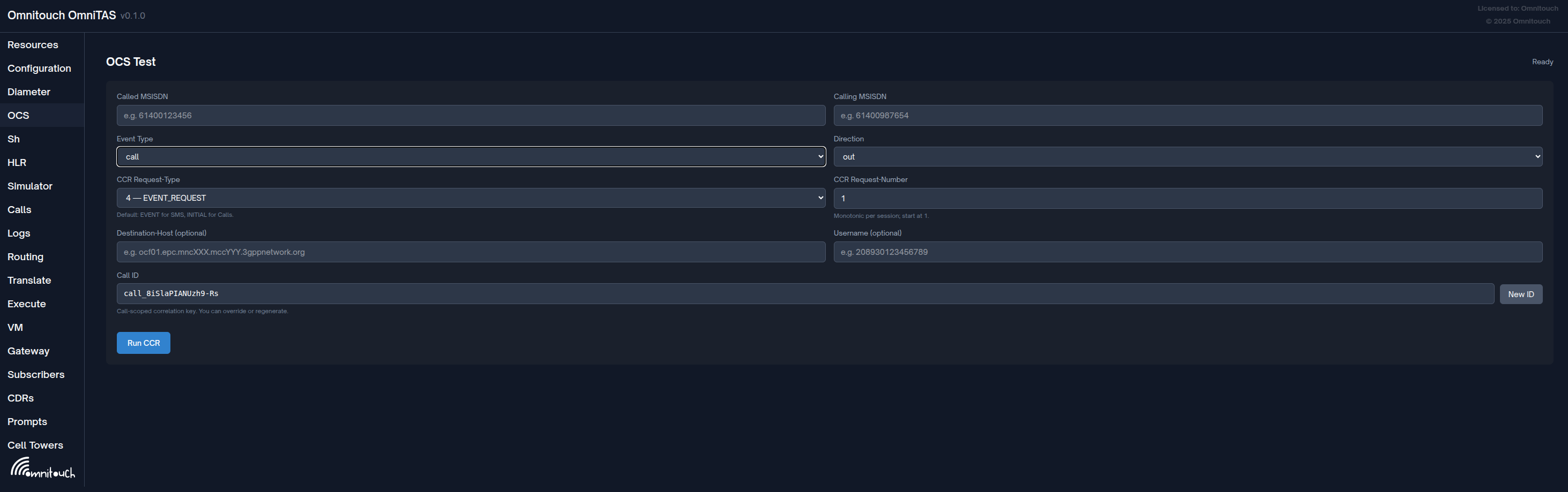

OCS测试视图

特性​

  • 灵活的CCR类型： 发送INITIAL、UPDATE、TERMINATION或EVENT请求
  • 会话模拟： 重用相同的呼叫ID以模拟完整的会话生命周期
  • 事件类型选择： 测试SMS（基于事件）和呼叫（基于会话）计费
  • 方向控制： 测试出站（MO）和入站（MT）场景
  • 可选参数： 指定目标主机和用户名以进行高级测试
  • 实时结果： 查看完整的CCA（信用控制应答）响应

如何使用​

  1. 输入测试参数：

    • 被叫MSISDN： 目的地号码（例如，61400123456）
    • 主叫MSISDN： 源号码（例如，61400987654）
    • 事件类型： 选择 sms 或 call
      • SMS默认为EVENT_REQUEST（类型4）
      • 呼叫默认为INITIAL_REQUEST（类型1）
    • 方向： out 表示MO或 in 表示MT

  2. 配置CCR类型：

    • 请求类型： 选择CCR类型：
      • 1 — INITIAL_REQUEST - 启动新会话
      • 2 — UPDATE_REQUEST - 会话中重新授权
      • 3 — TERMINATION_REQUEST - 结束会话并报告使用情况
      • 4 — EVENT_REQUEST - 一次性事件（SMS，立即事件）
    • 请求编号： 从1开始，在同一会话中递增

  3. 会话测试：

    • 呼叫ID： 自动生成的唯一标识符以进行关联
    • 点击 "新ID" 以生成新的呼叫ID进行新测试
    • 保持相同的呼叫ID 以模拟完整会话：
      • 第一个请求：INITIAL_REQUEST（类型1，编号1）
      • 会话中：UPDATE_REQUEST（类型2，编号2、3、4...）
      • 最后请求：TERMINATION_REQUEST（类型3，编号N+1）

  4. 高级选项：

    • 目标主机： 目标特定的OCS节点（可选）
    • 用户名： 重写用户标识符（可选）

  5. 运行并查看：

    • 点击 "运行CCR" 发送请求
    • 查看完整的CCA响应，包括所有AVP
    • 检查结果代码、授予单位和有效时间
    • 最后运行时间戳显示在右上角

用例​

  • OCS连接性测试： 验证Diameter Ro连接和身份验证
  • 信用控制逻辑： 测试信用分配、消费和耗尽场景
  • 会话流测试： 模拟完整的呼叫生命周期（INITIAL → UPDATE → TERMINATION）
  • 计费验证： 验证不同号码范围的正确计费率
  • 故障转移测试： 通过针对特定目标主机测试OCS冗余
  • 集成调试： 通过详细的AVP检查排查OCS集成问题
  • 负载测试准备： 在负载测试前验证OCS行为
  • 紧急号码绕过： 验证紧急号码是否正确绕过计费

提示​

  • 使用相同的呼叫ID和递增的请求编号测试会话连续性
  • 同时监控OCS日志以关联测试请求
  • 测试UPDATE请求以验证会话中重新授权逻辑
  • 验证TERMINATION请求是否正确关闭会话并防止泄漏
  • 通过在消耗授予单位后发送UPDATE请求测试信用耗尽

Sh接口测试​

测试Diameter Sh用户数据请求（UDR）操作，以从HSS检索用户配置文件数据。

访问： 在控制面板中导航到 /sh_test

Sh测试视图

特性​

  • 多个数据引用： 查询超过20种不同的用户数据类型
  • 真实HSS查询： 对配置的HSS进行实时Diameter Sh请求
  • 完整响应显示： 查看完整的XML用户数据和AVP
  • 会话跟踪： 显示HSS主机名、领域和会话ID
  • 错误处理： 清晰显示Diameter结果代码和错误条件

如何使用​

  1. 输入公��身份：

    • 公共身份： 用户的IMS公共身份
    • 格式： sip:61400123456@ims.mncXXX.mccXXX.3gppnetwork.org
    • 也可以使用 tel:+61400123456 格式

  2. 选择数据引用： 选择要检索的用户数据类型：

    • RepositoryData (0)： 完整用户配置文件
    • IMSPublicIdentity (10)： 公共身份列表
    • IMSUserState (11)： 注册状态
    • S-CSCFName (12)： 分配的S-CSCF
    • InitialFilterCriteria (13)： iFC触发器
    • LocationInformation (14)： 当前位置信息
    • ChargingInformation (16)： P-计费地址
    • MSISDN (17)： 电话号码
    • IMSI (32)： 国际移动用户身份
    • IMSPrivateUserIdentity (33)： 私人用户身份
    • 还有更多...

  3. 运行并查看：

    • 点击 "获取SH数据" 发送UDR请求
    • 查看完整的用户数据应答（UDA）响应
    • 检查用户配置文件XML、服务数据和iFC规则
    • 会话元数据显示响应的HSS

用例​

  • 用户验证： 确认用户在HSS中已配置
  • iFC调试： 查看初始过滤标准和触发点
  • 注册故障排除： 检查用户状态和S-CSCF分配
  • 计费配置： 验证P-计费功能地址
  • HSS连接性测试： 验证Diameter Sh连接
  • 配置文件验证： 确保分配了正确的服务配置文件
  • 集成测试： 在配置更改后测试HSS集成
  • 漫游分析： 检查位置信息和服务网络

提示​

  • 使用 IMSPublicIdentity (10) 查看用户的所有别名
  • 使用 RepositoryData (0) 一次性获取完整用户配置文件
  • 检查 IMSUserState (11) 以验证用户是否已注册
  • InitialFilterCriteria (13) 显示将触发的应用服务器
  • 会话ID可用于关联HSS日志中的查询
  • 错误响应包括Diameter结果代码（例如，5001 = 用户未知）

号码翻译测试​

测试号码翻译规则和格式，而无需进行实际呼叫。

访问： 在控制面板中导航到 /translate

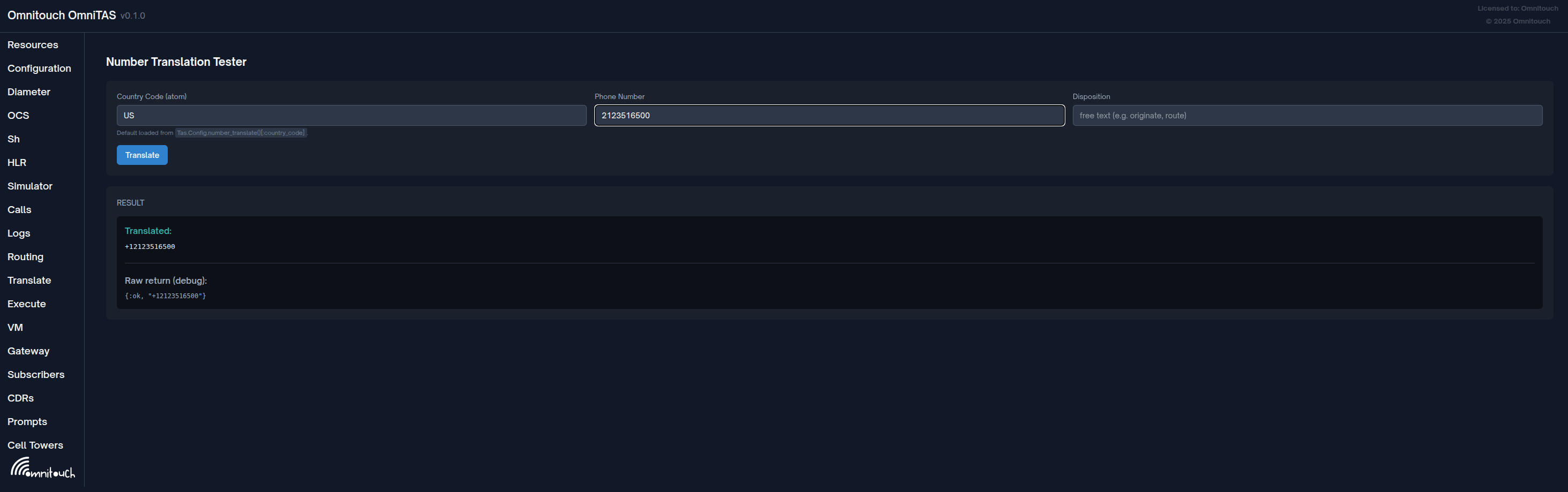

号码翻译视图

特性​

  • 实时翻译： 输入时自动翻译
  • 国家代码支持： 测试不同国家代码上下文
  • 处置感知： 根据呼叫处置应用不同规则
  • 实时结果： 立即反馈翻译后的号码
  • 调试信息： 查看原始返回值以进行故障排除

如何使用​

  1. 配置参数：

    • 国家代码： 拨号上下文（例如，AU、US、NZ）
      • 默认为 config/runtime.exs 中配置的国家代码
      • 接受格式： AU、:AU、au
    • 电话号码： 要翻译的号码
      • 示例： +61400111222、0400111222、61400111222
    • 处置： （可选）呼叫上下文以进行条件规则
      • 示例： originate、route、emergency

  2. 测试翻译：

    • 在表单中输入值
    • 输入时自动运行翻译
    • 或点击 "翻译" 手动触发
    • 立即查看翻译结果

  3. 查看结果：

    • 翻译后的： 显示格式化后的输出号码
    • 错误： 显示验证错误或翻译失败
    • 原始返回（调试）： 显示完整的Elixir元组以进行调试

用例​

  • 拨号计划开发： 在部署前测试号码格式规则
  • 格式验证： 验证E.164转换是否正常工作
  • 国家代码测试： 确保正确处理国际前缀
  • 紧急号码检测： 验证紧急号码是否被正确识别
  • 短码处理： 测试特殊服务代码（语音信箱等）
  • 中继准备： 正确格式化号码以满足SIP中继要求
  • 处置逻辑： 测试MO与MT场景的不同规则
  • 故障排除翻译问题： 调试特定号码为何无法路由

提示​

  • 测试本地格式（0400111222）和国际格式（+61400111222）
  • 验证紧急号码（000、112）是否被正确检测
  • 使用处置字段测试不同呼叫场景（MO、MT、紧急）
  • 检查短码和内部号码是否被正确处理
  • 调试输出显示原始返回值 - 有助于调查问题
  • 测试边缘情况，如前导零、国际前缀和特殊字符

语音信箱管理​

管理和收听存储在系统中的语音信箱消息。

访问： 在控制面板中导航到 /voicemail

语音信箱视图

特性​

  • 完整语音信箱列表： 查看所有邮箱中的语音信箱消息
  • 浏览器内播放： 直接在网页界面中收听语音信箱录音
  • 消息详细信息： 查看用户名、UUID、时间戳、文件路径和元数据
  • 删除功能： 移除单个语音信箱消息
  • 自动刷新： 刷新按钮以重新加载最新的语音信箱数据
  • 动态列： 自动显示所有可用的数据库字段

如何使用​

  1. 查看语音信箱列表：

    • 页面自动加载所有语音信箱记录
    • 表格显示来自语音信箱数据库的所有字段
    • 时间戳自动从纪元值格式化
    • 文件路径缩短以提高可读性

  2. 收听消息：

    • 点击任何语音信箱旁的 "▶ 播放" 按钮
    • 音频播放器出现，带有控制（播放、暂停、跳转、音量）
    • 支持WAV、MP3和OGG格式
    • 点击 "停止" 关闭音频播放器

  3. 删除消息：

    • 点击 "删除" 按钮以移除语音信箱
    • 确认提示防止意外删除
    • 成功删除后页面自动刷新

  4. 刷新数据：

    • 点击右上角的 "刷新" 按钮以重新加载语音信箱列表
    • 在新语音信箱被留下后很有用

显示的消息详细信息​

表格动态显示所有可用字段，通常包括：

  • 用户名： 邮箱所有者
  • UUID： 唯一消息标识符
  • 创建纪元： 留下消息的时间（自动格式化为可读日期/时间）
  • 读取纪元： 访问消息的时间（如适用）
  • 文件路径： 音频文件的位置
  • 来自语音信箱数据库的其他元数据

用例​

  • 用户支持： 收听语音信箱消息以进行故障排除
  • 测试语音信箱投递： 验证语音信箱是否正确存储
  • 消息管理： 清理旧的或测试的语音信箱消息
  • 故障排除录音问题： 检查文件路径并验证音频文件是否存在
  • 邮箱维护： 监控语音信箱存储和使用情况
  • 质量保证： 审查录制的消息以确保音频质量

提示​

  • 文件路径自动缩短以仅显示相关部分
  • 纪元时间戳自动转换为人类可读格式
  • 空的语音信箱数据库显示 "未找到语音信箱记录"
  • 音频播放使用HTML5音频元素 - 在所有现代浏览器中受支持
  • 删除确认防止意外删除重要消息

TTS提示管理​

管理系统中使用的文本到语音（TTS）生成的音频提示。

访问： 在控制面板中导航到 /prompts

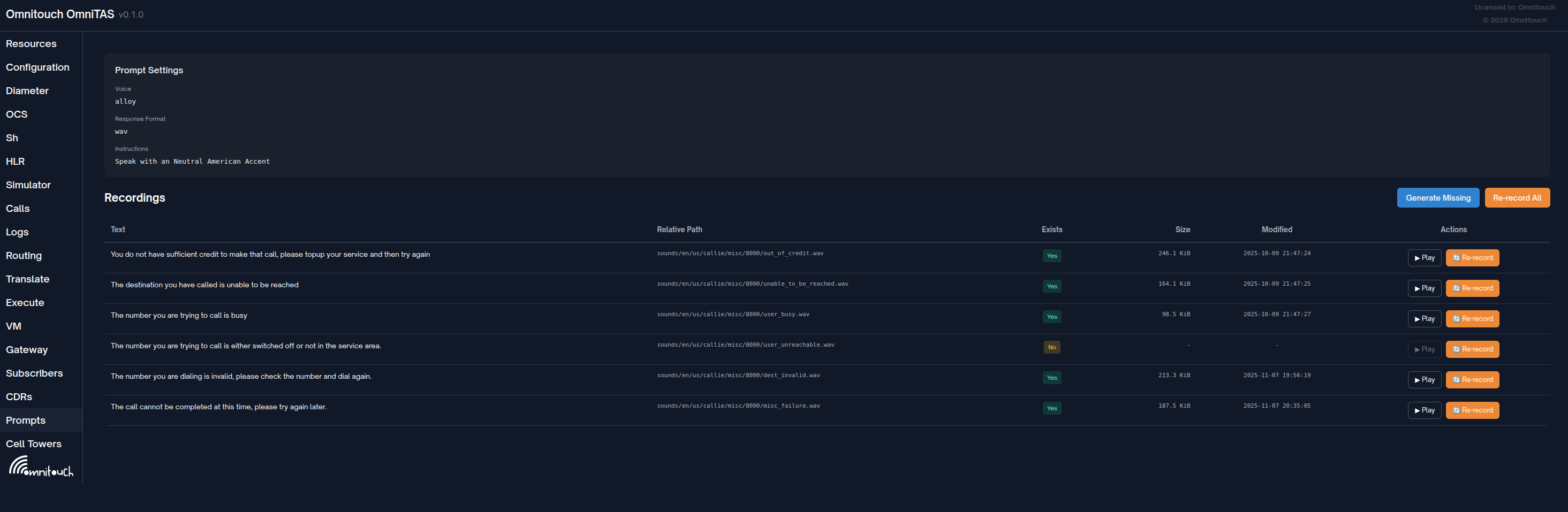

提示视图

特性​

  • 提示设置显示： 查看当前TTS声音、响应格式和说明
  • 录音状态： 查看哪些提示存在，哪些缺失
  • 文件详细信息： 查看每个提示的文件大小、修改时间和路径
  • 浏览器内播放： 直接在网页界面中收听提示
  • 生成缺失： 自动创建所有缺失的提示文件
  • 重新录制单个： 使用更新的设置重新生成特定提示
  • 重新录制所有： 重新生成所有提示（在更改声音或设置后很有用）

如何使用​

  1. 查看提示设置：

    • 声音： 使用的TTS声音（例如，alloy、nova、shimmer）
    • 响应格式： 音频格式（例如，wav、mp3、opus）
    • 说明： 传递给TTS引擎的特殊说明

  2. 检查录音状态：

    • 文本： 要说出的提示文本
    • 相对路径： 音频文件存储的位置
    • 存在： 如果文件存在则为绿色 "是"，如果缺失则为黄色 "否"
    • 大小： 文件大小（以字节/KiB/MiB为单位）
    • 修改： 最后修改时间戳

  3. 生成提示：

    • 生成缺失： 仅创建尚不存在的提示
      • 在初始设置或添加新提示后很有用
    • 重新录制所有： 无论是否存在，重新生成所有提示
      • 在更改声音、格式或说明后很有用
      • 小心使用，因为它会重新生成所有内容

  4. 管理单个提示：

    • ▶ 播放： 收听提示（仅在文件存在时启用）
    • 🔄 重新录制： 仅重新生成此一个提示
      • 如果某个提示听起来不正确则很有用
      • 使用当前声音和设置

  5. 收听提示：

    • 点击 "▶ 播放" 收听提示
    • 音频播放器在底部出现，带有完整控制
    • 点击 "停止" 关闭播放器

提示配置​

提示在您的应用程序配置中配置：

config :tas, :prompts,
  voice: "nova",
  response_format: "wav",
  instructions: "请清晰且专业地说话。",
  recordings: [
    %{path: "/sounds/en/us/callie/voicemail/vm-enter_id.wav",
      text: "请输入您的邮箱ID，后面跟上井号"},
    # ... 更多提示
  ]

用例​

  • 初始设置： 在系统安装后生成所有提示
  • 声音更改： 使用不同的TTS声音重新录制所有提示
  • 质量改进： 修复听起来不正确的单个提示
  • 格式更新： 以不同的音频格式（wav → mp3）重新生成提示
  • 文本更新： 在更改配置中的提示文本后重新录制
  • 测试TTS： 在部署前预览提示的声音
  • 故障排除播放： 验证提示文件是否存在且可访问
  • 存储管理： 检查文件大小并管理磁盘使用情况

提示​

  • 使用 "生成缺失" 进行初始设置 - 它不会覆盖现有提示
  • 在配置中更改声音或格式后使用 "重新录制所有"
  • 单个 "重新录制" 对于特定提示的迭代很有用
  • 在部署前收听提示以确保质量
  • 较大的响应格式（wav）具有更好的质量，但占用更多磁盘空间
  • 说明字段可以指导TTS引擎的语气和节奏
  • 重新录制可能需要时间，如果您有许多提示 - 请耐心等待
  • 提示存储在FreeSWITCH声音目录中以便于访问

拨号计划XML模板​

查看和检查用于呼叫路由的FreeSWITCH拨号计划XML模板。

访问： 在控制面板中导航到 /routing

拨号计划模板

特性​

  • 模板列表： 查看来自 priv/templates/ 目录的所有XML拨号计划模板
  • 文件详细信息： 查看每个模板的文件名和最后修改时间戳
  • 语法高亮： 颜色编码的XML显示，便于阅读
    • ���签为青色
    • 属性为浅蓝色
    • 值为橙色/棕色
    • 注释为绿色
  • 可展开视图： 点击任何模板以查看其完整的XML内容
  • 只读视图： 安全检查而不冒险意外修改
  • 可滚动内容： 大模板在固定高度容器中滚动（最大600px）

如何使用​

  1. 查看模板列表：

    • 页面加载来自模板目录的所有 .xml 文件
    • 按文件名字母顺序排序
    • 显示每个文件的修改时间戳

  2. 检查模板：

    • 点击任何行以展开并查看XML内容
    • 模板以语法高亮显示
    • 再次点击以折叠

  3. 阅读XML内容：

    • 标签（青色）：XML元素名称，如 <extension>、<condition>
    • 属性（浅蓝色）：属性名称，如 name=、field=
    • 值（橙色）：属性值，如 "public"、"destination_number"
    • 注释（绿色）：XML注释 <!-- ... -->

用例​

  • 审查拨号计划逻辑： 检查路由规则和呼叫流模板
  • 故障排除呼叫路由： 了解不同呼叫类型使用的模板
  • 验证模板语法： 在部署前检查XML结构
  • 培训与文档： 与团队成员分享模板内容
  • 更改审计： 比较修改时间戳以跟踪更新
  • 模板开发： 在创建新模板时参考现有模板

提示​

  • 模板从TAS应用程序中的 priv/templates/ 加载
  • 仅显示 .xml 文件
  • 通过Web界面以只读方式查看模板
  • 修改时间戳有助于识别最近的更改
  • 使用此视图验证模板是否符合您的拨号计划预期
  • 语法高亮使复杂的XML更易于视觉解析
  • 结合 /logs 视图以将路由行为与模板关联

技术细节​

  • 位置： 模板存储在 priv/templates/ 目录中
  • 格式： FreeSWITCH XML拨号计划格式
  • 文件扩展名： 仅列出 .xml 文件
  • 排序： 按文件名字母顺序
  • 语法高亮： 使用正则表达式模式进行客户端颜色化
  • 最大显示高度： 600px，较大文件滚动

ESL命令运行器​

直接从Web界面执行FreeSWITCH事件插座层（ESL）命令。

访问： 在控制面板中导航到 /command

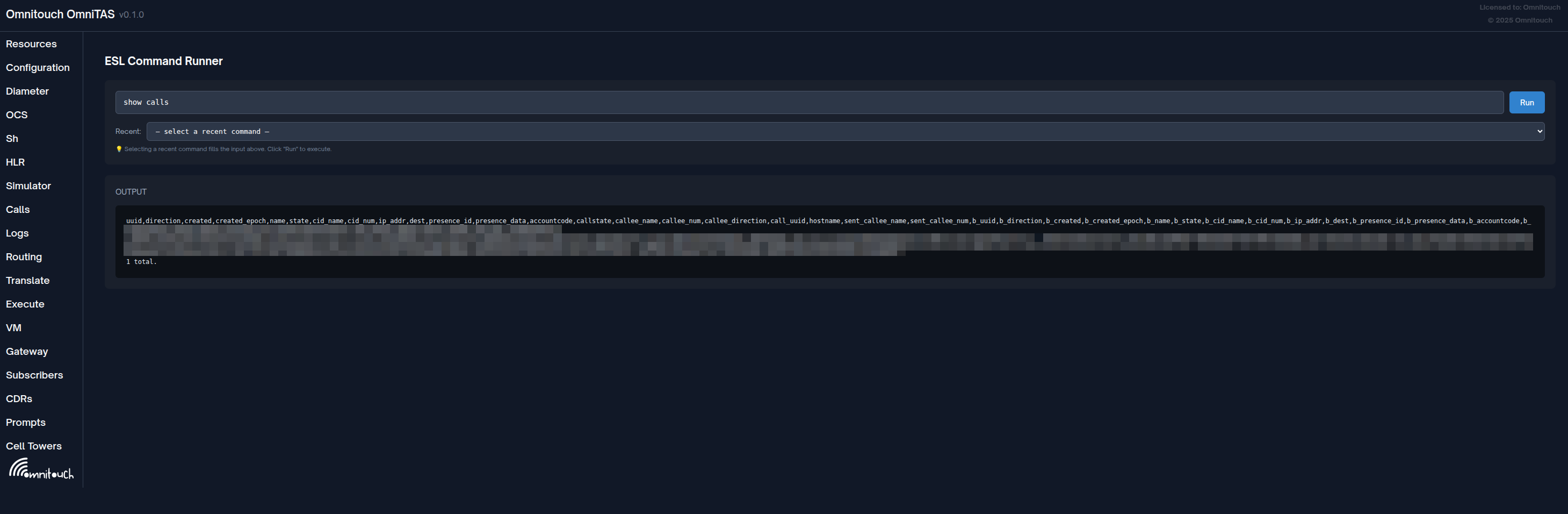

ESL命令运行器

特性​

  • 命令执行： 运行任何ESL/FreeSWITCH API命令
  • 实时输出： 实时查看命令结果
  • 命令历史： 最近命令下拉菜单（最后10个命令）
  • 自动完成准备： 等宽输入以精确输入命令
  • 错误处理： 清晰显示命令错误和异常
  • 无自动执行： 选择历史填充输入，但需要明确点击 "运行"

如何使用​

  1. 输入���令：

    • 在输入框中输入ESL命令
    • 示例：
      • status - 显示FreeSWITCH状态
      • show channels - 列出活动呼叫
      • uuid_dump <uuid> - 转储呼叫的所有变量
      • sofia status - 显示SIP配置文件状态
      • reloadxml - 重新加载XML拨号计划
      • version - 显示FreeSWITCH版本

  2. 运行命令：

    • 点击 "运行" 按钮以执行
    • 按钮在执行时显示 "正在运行…"
    • 不能同时运行多个命令

  3. 查看输出：

    • 结果出现在下面的 "输出" 部分
    • 成功的命令显示原始响应
    • 错误以 "ERROR:" 前缀显示
    • 输出可滚动，最大高度为600px
    • 等宽字体以对齐数据

  4. 使用命令历史：

    • 最近的命令在第一次执行后出现在下拉菜单中
    • 从 "最近：" 下拉菜单中选择以填充输入框
    • 历史保持最后10个唯一命令
    • 最近的命令在顶部
    • 选择历史不会自动执行（安全功能）

常用命令​

命令描述示例输出
status系统状态和正常运行时间FreeSWITCH运行信息
show channels列出所有活动呼叫���叫列表或 "0 总计"
show calls活动呼叫摘要呼叫计数摘要
uuid_dump <uuid>呼叫的所有变量完整变量转储
uuid_kill <uuid>挂起特定呼叫"+OK" 或错误
sofia statusSIP配置文件状态配置文件列表和状态
sofia status profile <name>特定配置文件详细信息注册计数等
reloadxml重新加载拨号计划XML"+OK" 确认
versionFreeSWITCH版本信息版本字符串
global_getvar <var>获取全局变量变量值
api help列出可用命令命令参考

用例​

  • 呼叫调试： 使用 uuid_dump 获取活动呼叫的详细信息
  • 系统状态： 使用 status 和 show calls 检查FreeSWITCH健康状况
  • SIP故障排除： 使用 sofia status 检查SIP配置文件
  • 拨号计划重新加载： 使用 reloadxml 应用配置更改
  • 紧急操作： 使用 uuid_kill 杀死卡住的呼叫
  • 变量检查： 检查全局或通道变量

故障排除​

用户未显示​

  • 验证OmniTAS是否正在运行
  • 检查Sofia配置文件是否处于活动状态： sofia status profile internal
  • 验证配置中的数据库路径是否与实际数据库位置匹配

CDR记录未出现​

  • 确认OmniTAS CDR模块已加��
  • 检查CDR数据库是否存在于配置路径
  • 验证OmniTAS中的CDR模块配置

性能考虑​

  • 大型CDR数据库（>1M记录）可能需要额外的索引以获得最佳性能
  • 考虑定期归档旧的CDR记录
  • 用户注册查询通常很快，因为注册数据库很小

配置​

访问控制​

控制面板应部署在适当的访问控制（防火墙、VPN、身份验证）后，因为它提供对用户活动和呼叫记录的可见性。
