NRF: 网络注册功能

整个5G核心围绕NRF注册表构建。在启动时，每个NF都会向NRF注册其NF配置文件：其类型、地址、PLMN、它提供的服务以及其容量和优先级。然后，它通过询问NRF可用的同伴来发现其对等体。NRF跟踪每个注册实例的状态。它持有状态变化订阅，因此可以在其依赖的对等体出现或消失时通知NF。它监控心跳以使停止检查的实例过期。当任何NF需要找到另一个时，NRF是关于什么是可用的以及如何到达它的真实来源。

← 5G核心

在仪表板中​

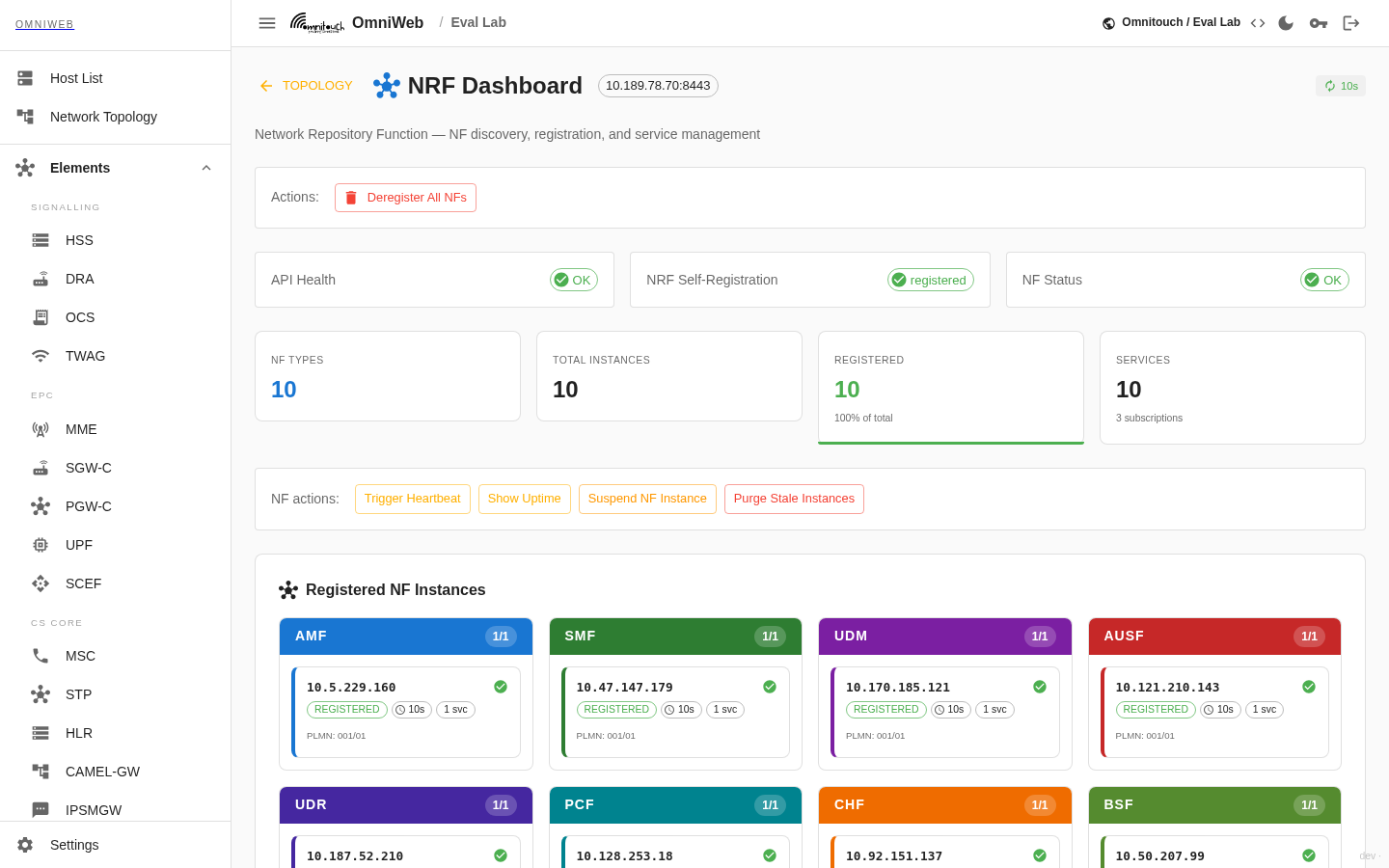

NRF仪表板：NF类型/实例/服务摘要卡和按类型注册的NF实例网格

NRF有自己专用的仪表板，比标准NF页面更丰富，因为它拥有其他核心通过的注册表。它以标准健康卡片打开：API健康、NRF注册（NRF本身是否已注册）、NF状态和许可证。每个卡片按间隔轮询。

在数据上方，它显示四个指标卡，总结注册表：NF类型、总实例、已注册（带有总百分比条）和服务（带有订阅计数）。它们下方是NRF的核心视图：

  • 注册的NF实例：每个注册实例，按NF类型（AMF、SMF、UDM、PCF等）分组。仪表板通过类型对每个实例卡片进行颜色编码。卡片显示其注册状态、心跳计时器、服务计数和PLMN。选择一个实例以打开其完整的NF配置文件：NRF持有的详细记录，带有指向该NF自己页面的打开仪表板链接和注销按钮。这是“哪些NF是可用的，它们都已注册吗？”的视图。
  • 注册的服务：每个实例广告的每个服务的平面表，带有其版本和状态。因此，操作员可以查看核心当前在所有NF中提供的能力。
  • 订阅：当前持有的NF状态变化订阅。每个都是NF的持续请求，以在对等体的状态变化时收到通知。
  • 统计：NRF的实时计数器：按类型的总NF、订阅和发现请求，以快速了解注册表的大小和查找活动。

操作​

仪表板提供管理注册表的操作。仪表板在运行每个操作之前会确认，因为它会实时更改注册状态：

  • 注销NF实例（逐行）：从NRF中移除一个实例的注册。使用它来清除单个NF的过��或卡住的注册。该NF必须在其他NF可以再次发现它之前重新注册。
  • 注销所有NF（批量）：一次性从NRF中移除每个注册。作为最后手段使用，以重置持有过时条目的注册表。每个NF必须重新注册。
  • 移除订阅：删除一个状态变化订阅。使用它来清除一个不再需要的NF留下的过时或孤立的订阅。
  • 更新NF配置文件：修补注册实例的配置文件（例如其容量、优先级或状态）。因此，操作员可以调整NRF如何引导发现朝向或远离一个实例，而无需注销。

操作​

NRF的OAM API提供了操作员可以通过后端代理访问的进一步控制：

  • 运行时诊断 (/api/oam/diagnostics): 显示正在运行的服务的低级诊断。
  • 资源使用 (/api/oam/resources): 报告运行时的内存、进程和调度程序使用情况，以进行节点的健康检查。
  • 手动心跳检查 (/api/oam/heartbeat): 触发NF实例的按需心跳检查。它确认NF是否仍然存活，而不是等待其计时器。
  • NF正常运行时间 (/api/oam/nf_uptime/{id}): 显示实例的注册时间以及它已注册的时间，以确认NF已运行多长时间。
  • 设置日志级别 (/api/oam/log_level): 在运行时更改日志级别（emergency、alert、critical、error、warning、warn、notice、info、debug之一），以在故障排除时提高详细程度。
  • 强制NRF重新注册 (/api/oam/nrf/reregister): 重新注册NRF。使用它来恢复丢失或过时的自我注册。
