Guia de Configuração do HLR

← Voltar para a Documentação Principal

Este guia fornece configuração para usar o OmniSS7 como um Home Location Register (HLR/HSS) com OmniHSS como o banco de dados de assinantes de backend.

Integração com o OmniHSS

O modo HLR do OmniSS7 funciona como uma interface de sinalização SS7 que se conecta ao OmniHSS, um servidor de assinantes doméstico (HSS) completo. Esta arquitetura separa as preocupações:

OmniSS7 (Frontend HLR): Lida com toda a sinalização do protocolo SS7/MAP, roteamento SCCP e comunicação de rede
OmniHSS (Backend HSS): Gerencia dados de assinantes, autenticação, provisionamento e recursos avançados

Por que o OmniHSS?

O OmniHSS fornece gerenciamento de assinantes de nível de operadora com recursos incluindo:

Suporte Multi-IMSI: Cada assinante pode ter múltiplos IMSIs associados a um único MSISDN para roaming internacional, troca de rede e provisionamento de eSIM
Autenticação Flexível: Suporte para algoritmos de autenticação Milenage (3G/4G/5G) e COMP128 (2G)
Rastreamento de Sessão de Circuito e Pacote: Rastreamento independente de registros de rede CS (circuito comutado) e PS (pacote comutado)
Provisionamento Avançado: Perfis de serviço personalizáveis, serviços suplementares e dados de assinatura CAMEL
Design API-First: API RESTful HTTP para integração com sistemas de cobrança, CRM e provisionamento
Atualizações em Tempo Real: Rastreamento de localização, gerenciamento de sessão e geração de vetores de autenticação

Todos os dados de assinantes, credenciais de autenticação e configurações de serviço são armazenados e gerenciados no OmniHSS. O OmniSS7 consulta o OmniHSS via chamadas de API HTTPS para responder a operações MAP como UpdateLocation, SendAuthenticationInfo e SendRoutingInfo.

Importante: O modo HLR do OmniSS7 é um frontend de sinalização apenas. Toda a lógica de gerenciamento de assinantes, algoritmos de autenticação, regras de provisionamento e operações de banco de dados são tratadas pelo OmniHSS. Este guia cobre a configuração do protocolo SS7/MAP no OmniSS7. Para informações sobre provisionamento de assinantes, configuração de autenticação, perfis de serviço e operações administrativas, consulte a documentação do OmniHSS.

Suporte Multi-IMSI

O OmniHSS suporta nativamente configurações Multi-IMSI, permitindo que um único assinante (identificado por MSISDN) tenha múltiplos IMSIs. Isso possibilita:

Perfis de Roaming Internacional: Diferentes IMSIs para diferentes regiões para reduzir custos de roaming
eSIM Multi-Perfil: Múltiplos perfis de rede em um único dispositivo compatível com eSIM
Troca de Rede: Troca contínua entre redes sem mudar o MSISDN
Coordenação de Dual SIM: Coordenação entre múltiplos SIMs físicos ou virtuais
Teste e Desenvolvimento: Múltiplos IMSIs de teste apontando para o mesmo assinante

Como funciona:

Cada IMSI tem suas próprias credenciais de autenticação (Ki, OPc, algoritmo)
Cada IMSI pode ter registros de sessão de circuito e pacote independentes
Serviços e perfis de assinantes podem ser compartilhados ou personalizados por IMSI
O OmniSS7 consulta o OmniHSS por IMSI, e o OmniHSS retorna os dados de assinante apropriados
Sistemas de cobrança podem rastrear o uso por IMSI enquanto associam todos os IMSIs a uma única conta

Exemplo de cenário Multi-IMSI:

Assinante MSISDN: +1-555-123-4567
├─ IMSI 1: 310260123456789 (Rede Doméstica dos EUA - autenticação Milenage)
├─ IMSI 2: 208011234567890 (Perfil de Roaming da França - autenticação Milenage)
└─ IMSI 3: 440201234567891 (Perfil de Roaming do Reino Unido - autenticação COMP128)

Todos os três IMSIs podem ser usados independentemente para registro na rede, mas todos pertencem à mesma conta de assinante. O OmniHSS gerencia o mapeamento IMSI-para-assinante e garante a autenticação e o provisionamento adequados para cada IMSI.

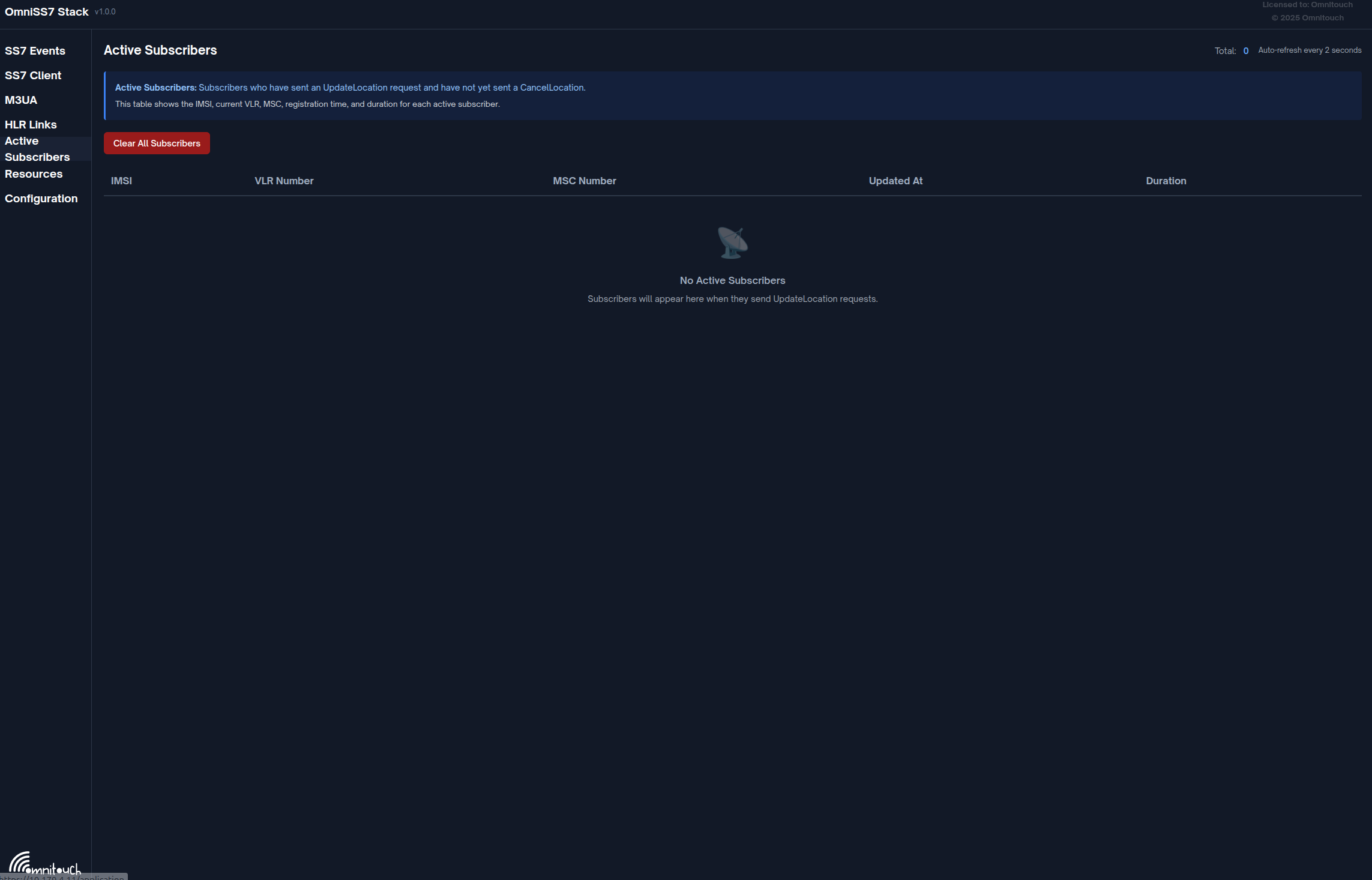

Assinantes Ativos

Mapeamento de Campos de Resposta
Resumo da Fonte dos Campos

O que é o Modo HLR?

Modo HLR permite que o OmniSS7 funcione como um Home Location Register para:

Gerenciamento de Assinantes: Armazenar e gerenciar dados de assinantes
Autenticação: Gerar vetores de autenticação para acesso à rede
Rastreamento de Localização: Processar atualizações de localização de VLRs
Informações de Roteamento: Fornecer informações de roteamento para chamadas e SMS

Arquitetura HLR

Habilitando o Modo HLR

O OmniSS7 pode operar em diferentes modos (STP, HLR, SMSc). O modo é selecionado através de um conjunto de flags de modo e a configuração associada em config/config.exs, o arquivo de configuração padrão da aplicação.

Mudando para o Modo HLR

Para executar o OmniSS7 como um HLR, defina as flags de modo para que os recursos HLR sejam habilitados e os recursos SMSc sejam desabilitados, e adicione a configuração específica do HLR:

Abra config/config.exs
Defina as flags de modo sob config :omniss7:
- map_client_enabled: true: necessário para enviar e receber operações MAP
- hlr_mode_enabled: true: habilita o tratamento específico do HLR
- smsc_mode_enabled: false: desabilita os recursos do SMSc
Adicione os parâmetros de configuração do HLR (endpoint da API, endereços GT, configurações ISD/CAMEL, conexão M3UA) mostrados abaixo
Personalize os parâmetros para sua implantação
Reinicie a aplicação para que as alterações tenham efeito

Nota: config/runtime.exs é um stub mínimo usado apenas para testes automatizados. Ele não contém definições de modo operacional. Toda a configuração de modo e HLR reside em config/config.exs (com substituições específicas de ambiente em arquivos como config/test.exs). Implantações em produção fornecem seu próprio config/config.exs.

Configuração do Modo HLR

A configuração completa do HLR (em config/config.exs) é assim:

config :omniss7,
  # Flags de Modo - Habilitar apenas recursos HLR
  map_client_enabled: true,
  hlr_mode_enabled: true,
  smsc_mode_enabled: false,

  # Configuração da API Backend OmniHSS
  hlr_api_base_url: "https://omnihss.example.com:8443",

  # Endereço GT do Centro de Serviço HLR para operações de SMS
  hlr_service_center_gt_address: "1234567890",

  # Configuração de Mapeamento MSISDN ↔ IMSI
  # Veja: Seção de Mapeamento MSISDN ↔ IMSI para detalhes
  hlr_imsi_plmn_prefix: "50557",
  hlr_msisdn_country_code: "61",
  hlr_msisdn_nsn_offset: 0,
  hlr_msisdn_nsn_length: 9,

  # Configuração do InsertSubscriberData
  # Modo de Acesso à Rede: :packetAndCircuit, :packetOnly, ou :circuitOnly
  isd_network_access_mode: :packetAndCircuit,

  # Enviar ISD #2 (dados de Serviços Suplementares)
  isd_send_ss_data: true,

  # Enviar ISD #3 (dados de Bloqueio de Chamadas)
  isd_send_call_barring: true,

  # Configuração CAMEL (para respostas SendRoutingInfo)
  # Chave de Serviço para iniciação de serviço CAMEL
  camel_service_key: 11_110,

  # Ponto de Detecção de Gatilho CAMEL
  # Opções: :termAttemptAuthorized, :tBusy, :tNoAnswer, :tAnswer
  camel_trigger_detection_point: :termAttemptAuthorized,

  # Prefixos VLR Domésticos
  # Lista de prefixos de endereços VLR que são considerados "rede" doméstica
  # Se o VLR do assinante começar com um desses prefixos, use a resposta SRI padrão
  # Caso contrário, o assinante está em roaming e precisamos enviar PRN para obter MSRN
  # Padrão para [] (sem prefixos = todos os VLRs tratados como roaming) se omitido
  home_vlr_prefixes: ["555123"],

  # Configuração de Conexão M3UA
  # Conectar como ASP para receber operações MAP (UpdateLocation, SendAuthInfo, etc.)
  map_client_m3ua: %{
    mode: "ASP",
    callback: {MapClient, :handle_payload, []},
    process_name: :hlr_client_asp,
    # Endpoint local (sistema HLR)
    local_ip: {10, 179, 4, 11},
    local_port: 2905,
    # Endpoint remoto STP
    remote_ip: {10, 179, 4, 10},
    remote_port: 2905,
    routing_context: 1
  }

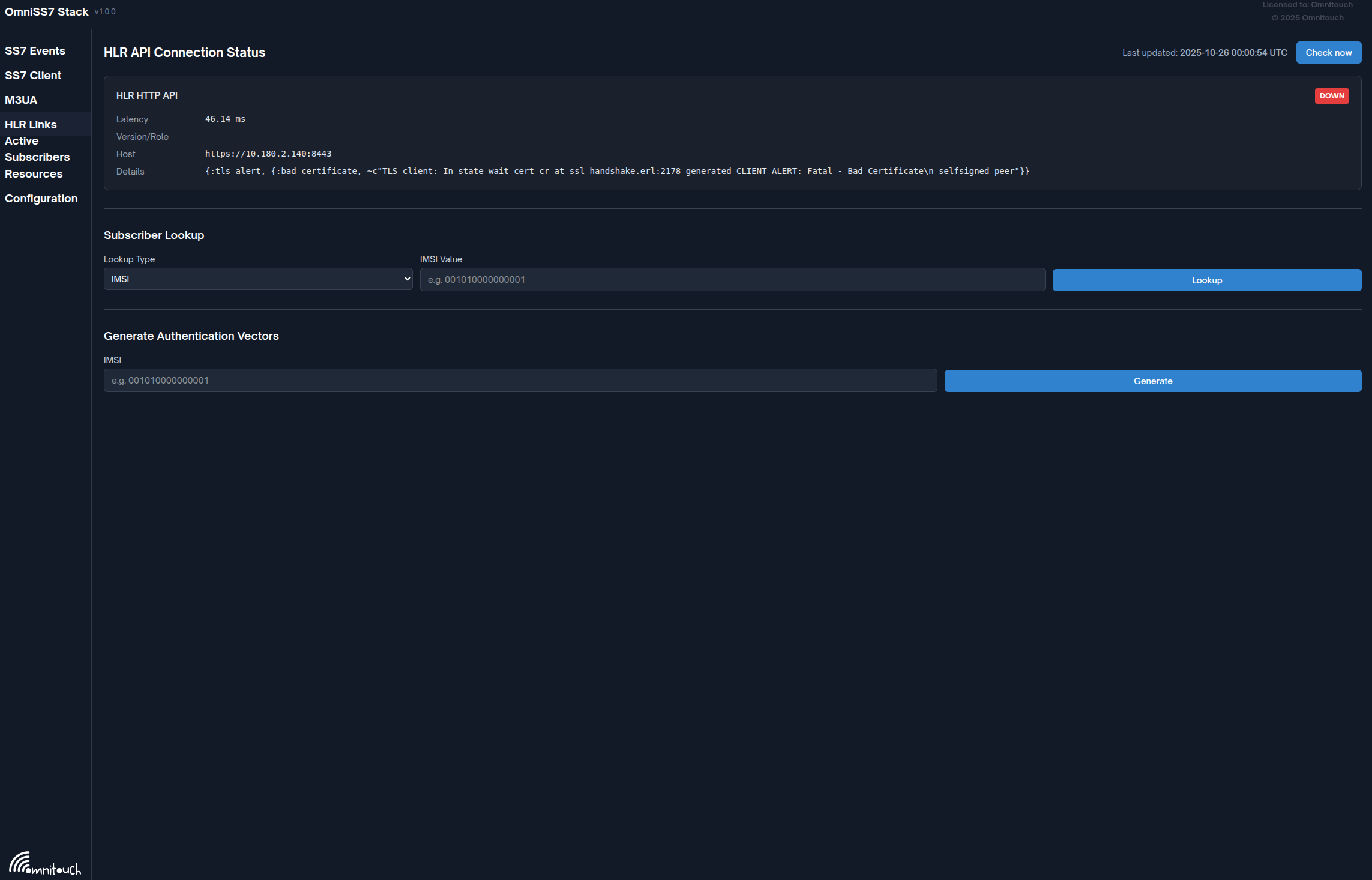

Link para OmniHSS

Parâmetros de Configuração para Personalizar

Para uma referência completa de todos os parâmetros de configuração, consulte a Referência de Configuração.

Parâmetro	Tipo	Padrão	Descrição	Exemplo
`hlr_api_base_url`	String	Obrigatório	Endpoint da API do backend OmniHSS	`"https://omnihss.example.com:8443"`
`hlr_service_center_gt_address`	String	Obrigatório	Endereço GT do HLR usado nas respostas UpdateLocation	`"5551234568"`
`smsc_service_center_gt_address`	String	Obrigatório	Endereço GT do SMSC retornado nas respostas SRI-for-SM	`"5551234567"`
`hlr_smsc_alert_gts`	Lista	`[]`	Lista de GTS do SMSc para enviar alertServiceCenter após UpdateLocation	`["15559876543", "15559876544"]`
`hlr_alert_location_expiry_seconds`	Inteiro	`172800`	Tempo de expiração da localização (segundos) quando o SMSc recebe alertServiceCenter	`86400`
`hlr_imsi_plmn_prefix`	String	`"50557"`	Prefixo PLMN (MCC+MNC) para mapeamento MSISDN→IMSI (veja MSISDN ↔ IMSI Mapping)	`"001001"`
`hlr_msisdn_country_code`	String	`"61"`	Prefixo do código do país para mapeamento reverso IMSI→MSISDN (veja MSISDN ↔ IMSI Mapping)	`"1"`
`hlr_msisdn_nsn_offset`	Inteiro	`0`	Deslocamento no MSISDN para extração do NSN (veja MSISDN ↔ IMSI Mapping)	`0`
`hlr_msisdn_nsn_length`	Inteiro	`9`	Comprimento do Número Nacional do Assinante a ser extraído (veja MSISDN ↔ IMSI Mapping)	`10`
`isd_network_access_mode`	Átomo	`:packetAndCircuit`	Modo de acesso à rede para InsertSubscriberData	`:packetOnly`
`isd_send_ss_data`	Booleano	`true`	Enviar ISD #2 com dados de Serviços Suplementares	`false`
`isd_send_call_barring`	Booleano	`true`	Enviar ISD #3 com dados de Bloqueio de Chamadas	`false`
`camel_service_key`	Inteiro	`11_110`	Chave de serviço CAMEL para respostas SendRoutingInfo	`100`
`camel_trigger_detection_point`	Átomo	`:termAttemptAuthorized`	Ponto de detecção de gatilho CAMEL	`:tBusy`
`home_vlr_prefixes`	Lista	`[]`	Lista de prefixos de endereços VLR considerados "rede" doméstica (vazio = todos os VLRs tratados como roaming)	`["555123"]`
`local_ip`	Tupla	Obrigatório	Endereço IP do seu sistema HLR	`{10, 179, 4, 12}`
`local_port`	Inteiro	`2905`	Porta SCTP local	`2905`
`remote_ip`	Tupla	Obrigatório	Endereço IP do STP para conectividade SS7	`{10, 179, 4, 10}`
`remote_port`	Inteiro	`2905`	Porta SCTP remota	`2905`
`routing_context`	Inteiro	`1`	ID do contexto de roteamento M3UA	`1`

O que Acontece Quando o Modo HLR é Habilitado

Quando hlr_mode_enabled: true, a interface web mostrará:

✅ Eventos SS7 - Registro de eventos
✅ Cliente SS7 - Teste de operações MAP
✅ Pares - Status da conexão (pares M3UA/SCTP)
✅ Links HLR - Status da API HLR + gerenciamento de assinantes ← Específico do HLR
✅ Recursos - Monitoramento do sistema
✅ Configuração - Visualizador de configuração

As abas Roteamento, Teste de Roteamento e Links SMSc serão ocultadas.

Notas Importantes

Configuração Obrigatória: O parâmetro hlr_service_center_gt_address é mandatório. A aplicação falhará ao iniciar se não estiver configurado.
Backend OmniHSS: A API do OmniHSS deve ser acessível no hlr_api_base_url configurado
Tempo Limite de Solicitação da API: Todas as solicitações da API OmniHSS têm um tempo limite fixo de 5 segundos
Tempo Limite de Solicitação MAP: Todas as solicitações MAP (SRI, UpdateLocation, SendAuthInfo, etc.) têm um tempo limite fixo de 10 segundos
Tempo Limite ISD: Cada mensagem InsertSubscriberData (ISD) em uma sequência UpdateLocation tem um tempo limite fixo de 10 segundos
A conexão M3UA com o STP é necessária para receber operações MAP
Após mudar de modos, você deve reiniciar a aplicação para que as alterações tenham efeito
Interface Web: Consulte o Guia da Interface Web para informações sobre como usar a interface web
Acesso à API: Consulte o Guia da API para documentação da API REST e acesso à Swagger UI

Banco de Dados de Assinantes

O OmniHSS gerencia todos os dados de assinantes incluindo identidades, credenciais de autenticação, perfis de serviço e informações de localização. O OmniSS7 recupera esses dados por meio de chamadas de API RESTful.

Modelo de Assinante do OmniHSS

O OmniHSS armazena informações abrangentes sobre assinantes:

Múltiplos IMSIs por assinante: Suporte para configurações Multi-IMSI (eSIM, perfis de roaming, troca de rede)
Credenciais de autenticação: Seleção de Ki, OPc e algoritmo (Milenage ou COMP128)
Perfis de serviço: Categoria de assinante, serviços permitidos, parâmetros de QoS
Rastreamento de localização: Rastreamento independente da localização atual VLR/MSC (sessão de circuito) e SGSN/GGSN (sessão de pacote)
Dados de assinatura CAMEL: Chaves de serviço, pontos de gatilho e endereços gsmSCF
Serviços suplementares: Encaminhamento de chamadas, bloqueio, espera, configurações CLIP/CLIR
Estado administrativo: Habilitado/desabilitado, restrições de serviço, datas de expiração

Vetores de Autenticação

Gerar Vetores de Autenticação

O OmniHSS gera vetores de autenticação usando os algoritmos Milenage ou COMP128 com base no método de autenticação configurado de cada assinante. Quando o OmniSS7 recebe solicitações MAP sendAuthenticationInfo:

O OmniSS7 extrai o IMSI da solicitação MAP
O OmniSS7 chama a API do OmniHSS para gerar vetores de autenticação
O OmniHSS recupera as credenciais Ki e OPc do assinante
O OmniHSS gera o número solicitado de vetores (RAND, XRES, CK, IK, AUTN)
O OmniSS7 codifica os vetores no formato MAP e os retorna ao VLR/SGSN solicitante

Integração da API OmniHSS

O OmniSS7 se comunica com o OmniHSS via API RESTful HTTPS para recuperar informações de assinantes, atualizar dados de localização e gerar vetores de autenticação:

config :omniss7,
  hlr_api_base_url: "https://omnihss-server:8443"

Quando o OmniSS7 recebe operações MAP da rede SS7, ele consulta o OmniHSS para:

Recuperar dados de assinante por IMSI ou MSISDN
Gerar vetores de autenticação usando credenciais Ki/OPc armazenadas
Atualizar a localização da sessão de circuito quando os assinantes realizam UpdateLocation
Verificar o status do assinante e os direitos de serviço

Atualizações de Localização

Processamento de Atualização de Localização

Ao receber solicitações MAP updateLocation, o OmniSS7 coordena com o OmniHSS para registrar o assinante em um novo VLR:

Extrair informações de localização da solicitação UpdateLocation (IMSI, novo GT VLR, novo GT MSC)
Consultar o OmniHSS para verificar se o assinante existe e está habilitado
Atualizar a sessão de circuito no OmniHSS com a nova localização VLR/MSC
Enviar mensagens InsertSubscriberData (ISD) para provisionar o assinante no novo VLR
Retornar a resposta UpdateLocation ao VLR (inclui GT HLR do hlr_service_center_gt_address)
Enviar alertServiceCenter para os GTs do SMSc configurados (se hlr_smsc_alert_gts estiver populado)

Nota: O parâmetro de configuração hlr_service_center_gt_address especifica o Título Global do HLR que é retornado nas respostas UpdateLocation. Isso permite que o VLR/MSC identifique e roteie mensagens de volta para este HLR.

Integração do Centro de Serviço de Alerta

Após uma atualização de localização bem-sucedida, o HLR pode notificar automaticamente os sistemas SMSc que um assinante agora está acessível, enviando mensagens alertServiceCenter (operação MAP 64). Para informações sobre como o SMSc lida com esses alertas, consulte Tratamento do Centro de Serviço de Alerta no Guia do SMSc.

Configuração

Configure a lista de Títulos Globais do SMSc para notificar:

config :omniss7,
  # Lista de GTS do SMSc para enviar alertServiceCenter após UpdateLocation
  hlr_smsc_alert_gts: [
    "15559876543",
    "15559876544"
  ],

  # Tempo de expiração da localização quando o SMSc recebe alertServiceCenter (padrão: 48 horas)
  hlr_alert_location_expiry_seconds: 172800

Diagrama de Fluxo

Comportamento

Quando um assinante realiza UpdateLocation:

O HLR envia alertServiceCenter para cada GT do SMSc na lista hlr_smsc_alert_gts
A mensagem inclui o MSISDN do assinante
O HLR usa hlr_service_center_gt_address como o GT da parte chamadora
Endereçamento SCCP: SSN chamador=6 (HLR), SSN chamado=8 (SMSc)

O SMSc recebe o alerta e:

Remove o prefixo TON/NPI do MSISDN (por exemplo, "19123123213" → "123123213")
Marca o assinante como acessível em seu banco de dados de localização (via POST para /api/locations)
Define o campo user_agent para o GT do HLR ao chamar a API (para rastreamento de qual HLR enviou o alerta)
Define o tempo de expiração da localização com base em hlr_alert_location_expiry_seconds
Rastreia o assinante no rastreador de assinantes do SMSc para monitoramento

Testando

Use a página Assinantes Ativos na Interface Web para enviar manualmente mensagens alertServiceCenter para teste:

Navegue até a aba "Assinantes Ativos"
Encontre a seção "Testar Centro de Serviço de Alerta"
Insira MSISDN, GT do SMSc e GT do HLR (os padrões são preenchidos a partir da configuração)
- O GT do SMSc padrão é a primeira entrada em hlr_smsc_alert_gts
- O GT do HLR padrão é hlr_service_center_gt_address
Clique em "Enviar alertServiceCenter"

Isso é útil para testar o tratamento de alertas do SMSc sem exigir um fluxo completo de UpdateLocation. O formulário usa validação phx-blur para evitar mostrar erros enquanto digita.

Configuração do InsertSubscriberData (ISD)

Após uma atualização de localização bem-sucedida, o HLR envia dados de provisionamento do assinante para o VLR usando mensagens InsertSubscriberData (ISD). A configuração do ISD permite que você personalize quais dados são enviados e como.

Para referência de parâmetros de configuração, consulte Configuração do ISD na Referência de Configuração.

Sequência ISD

O HLR pode enviar até 3 mensagens ISD sequenciais:

ISD #1 (Sempre enviado) - Dados básicos do assinante:
- IMSI
- MSISDN
- Categoria do assinante
- Status do assinante (serviceGranted)
- Lista de serviços de bearer
- Lista de teleserviços
- Modo de acesso à rede
ISD #2 (Opcional) - Dados de Serviços Suplementares (SS):
- Configurações de encaminhamento de chamadas (incondicional, ocupado, sem resposta, não acessível)
- Espera de chamadas
- Colocação de chamadas
- Serviço de múltiplos participantes
- Status e recursos do serviço suplementar
ISD #3 (Opcional) - Dados de Bloqueio de Chamadas:
- Bloqueio de todas as chamadas de saída (BAOC)
- Bloqueio de chamadas internacionais de saída (BOIC)
- Dados de restrição de acesso

Opções de Configuração

# Configuração do InsertSubscriberData
# Modo de Acesso à Rede: :packetAndCircuit, :packetOnly, ou :circuitOnly
isd_network_access_mode: :packetAndCircuit,

# Enviar ISD #2 (dados de Serviços Suplementares)
isd_send_ss_data: true,

# Enviar ISD #3 (dados de Bloqueio de Chamadas)
isd_send_call_barring: true,

Modo de Acesso à Rede

O parâmetro isd_network_access_mode controla que tipo de acesso à rede o assinante está autorizado:

Valor	Descrição	Caso de Uso
`:packetAndCircuit`	Tanto comutado por pacote (GPRS/LTE) quanto comutado por circuito (voz)	Padrão - Assinantes de serviço completo
`:packetOnly`	Apenas comutado por pacote (dados/LTE)	Cartões SIM apenas para dados, dispositivos IoT
`:circuitOnly`	Apenas comutado por circuito (voz/SMS)	Dispositivos legados, planos apenas de voz

Controlando Mensagens ISD

Você pode controlar quais mensagens ISD são enviadas com base nas necessidades da sua rede:

Enviar todos os ISDs (Padrão - Conjunto completo de recursos):

isd_send_ss_data: true,
isd_send_call_barring: true,

Enviar apenas dados básicos do assinante (Provisionamento mínimo):

isd_send_ss_data: false,
isd_send_call_barring: false,

Enviar dados básicos + serviços suplementares (Sem bloqueio de chamadas):

isd_send_ss_data: true,
isd_send_call_barring: false,

Exemplo de Fluxo ISD

Quando UpdateLocation é recebido:

VLR → HLR: UpdateLocation (INÍCIO)
HLR → VLR: InsertSubscriberData #1 (CONTINUAR) - Dados básicos
VLR → HLR: ISD #1 ACK (CONTINUAR)
HLR → VLR: InsertSubscriberData #2 (CONTINUAR) - Dados SS [se habilitado]
VLR → HLR: ISD #2 ACK (CONTINUAR)
HLR → VLR: InsertSubscriberData #3 (CONTINUAR) - Bloqueio de chamadas [se habilitado]
VLR → HLR: ISD #3 ACK (CONTINUAR)
HLR → VLR: Resposta UpdateLocation (FIM)

Se isd_send_ss_data ou isd_send_call_barring forem definidos como false, essas mensagens ISD são puladas, e o UpdateLocation FIM é enviado mais cedo.

Melhores Práticas

Configuração Padrão: Use :packetAndCircuit e habilite todos os ISDs para máxima compatibilidade
IoT/M2M: Use :packetOnly e desabilite dados SS/bloqueio de chamadas para dispositivos apenas de dados
Interoperabilidade: Alguns VLRs mais antigos podem não suportar todos os serviços suplementares - desabilite isd_send_ss_data se encontrar problemas
Desempenho: Desabilitar ISDs não utilizados reduz a sobrecarga de mensagens e acelera as atualizações de localização

Integração CAMEL

Configuração CAMEL para SendRoutingInfo

Ao responder a solicitações SendRoutingInfo (SRI) de um GMSC (Gateway MSC), o HLR pode instruir o GMSC a invocar serviços CAMEL para roteamento inteligente de chamadas e controle de serviços.

Para referência de parâmetros de configuração, consulte Configuração CAMEL na Referência de Configuração.

O que é CAMEL?

CAMEL (Aplicações Personalizadas para Lógica Aprimorada de Redes Móveis) é um protocolo que permite serviços de rede inteligentes em redes GSM/UMTS. Ele permite que os operadores de rede implementem serviços de valor agregado, como:

Cobrança pré-paga
Filtragem e bloqueio de chamadas
Redes Privadas Virtuais (VPN)
Serviços de tarifa premium
Encaminhamento de chamadas com lógica personalizada
Serviços baseados em localização

Opções de Configuração

# Configuração CAMEL (para respostas SendRoutingInfo)
# Chave de Serviço para iniciação de serviço CAMEL
camel_service_key: 11_110,

# Ponto de Detecção de Gatilho CAMEL
# Opções: :termAttemptAuthorized, :tBusy, :tNoAnswer, :tAnswer
camel_trigger_detection_point: :termAttemptAuthorized,

Chave de Serviço

A camel_service_key identifica qual serviço CAMEL deve ser invocado no gsmSCF (Função de Controle de Serviço). Este é um identificador numérico configurado em sua rede:

Chave de Serviço	Caso de Uso Típico
`11_110`	Controle de chamada pré-paga (padrão)
`100`	Serviço pré-pago de origem
`200`	Encaminhamento de chamadas com lógica personalizada
`300`	Rede Privada Virtual (VPN)
Personalizado	Serviços específicos do operador

Exemplo de Configuração:

# Para controle de chamada pré-paga
camel_service_key: 11_110,

# Para serviço VPN
camel_service_key: 300,

Ponto de Detecção de Gatilho

O camel_trigger_detection_point especifica quando o serviço CAMEL deve ser acionado durante a configuração da chamada:

Ponto de Detecção	Descrição	Quando Acionado
`:termAttemptAuthorized`	Tentativa de chamada autorizada (padrão)	Antes que a chamada seja roteada para o assinante
`:tBusy`	Ocupado ao terminar	Quando o assinante está ocupado
`:tNoAnswer`	Sem resposta ao terminar	Quando o assinante não atende
`:tAnswer`	Resposta ao terminar	Quando o assinante atende a chamada

Exemplos de Configuração:

Controle pré-pago padrão (acionar antes do roteamento):

camel_trigger_detection_point: :termAttemptAuthorized,

Tratamento personalizado de ocupado (acionar quando ocupado):

camel_trigger_detection_point: :tBusy,

Cobrança baseada em resposta (acionar na resposta):

camel_trigger_detection_point: :tAnswer,

Resposta SRI com CAMEL

Quando configurado, as respostas SendRoutingInfo incluem informações de assinatura CAMEL:

GMSC → HLR: SendRoutingInfo (INÍCIO)
HLR → GMSC: Resposta SRI (FIM) com:
  - IMSI
  - Número VLR
  - Estado do assinante
  - Informações de roteamento CAMEL:
    * Chave de Serviço: 11_110
    * Endereço gsmSCF: <endereço configurado>
    * Ponto de Detecção de Gatilho: termAttemptAuthorized
    * Tratamento de Chamada Padrão: continueCall

GMSC contata gsmSCF no ponto de gatilho para executar o serviço CAMEL

Melhores Práticas

Redes de Produção: Use chaves de serviço padronizadas acordadas com seu provedor gsmSCF
Teste: Use :termAttemptAuthorized para testes mais abrangentes
Serviços Pré-Pagos: A chave de serviço 11_110 é um padrão comum da indústria para chamadas pré-pagas terminadas
Tratamento de Fallback: defaultCallHandling: :continueCall garante que as chamadas prossigam se o gsmSCF não estiver acessível

Tratamento de Assinantes em Roaming

Detecção de VLR Doméstico vs VLR em Roaming

Quando o HLR recebe uma solicitação SendRoutingInfo (SRI), ele precisa determinar se o assinante está em um VLR "doméstico" (dentro da sua rede) ou em um VLR em roaming (visitando outra rede). O comportamento difere com base nessa determinação:

Para referência de parâmetros de configuração, consulte Prefixos VLR Domésticos na Referência de Configuração.

VLR Doméstico: Retornar resposta SRI padrão com informações de roteamento CAMEL
VLR em Roaming: Enviar uma solicitação Provide Roaming Number (PRN) para obter um MSRN, e então retorná-lo na resposta SRI

Configuração

# Prefixos VLR Domésticos
# Lista de prefixos de endereços VLR que são considerados "rede" doméstica
# Se o endereço VLR do assinante começar com um desses prefixos, use a resposta SRI padrão
# Caso contrário, o assinante está em roaming e precisamos enviar PRN para obter MSRN
home_vlr_prefixes: ["555123"],

Exemplo de Configuração:

# Operador de rede doméstica única
home_vlr_prefixes: ["555123"],

# Múltiplos operadores de rede (por exemplo, diferentes regiões ou subsidiárias)
home_vlr_prefixes: ["555123", "555124", "555125"],

Como Funciona

1. Fluxo de Assinante Doméstico (Padrão)

Quando o endereço VLR do assinante começa com um prefixo doméstico configurado:

GMSC → HLR: SendRoutingInfo (MSISDN: "1234567890")
HLR consulta a API de backend para dados do assinante
HLR verifica o endereço VLR: "5551234567"
HLR determina: VLR começa com "555123" → Rede doméstica
HLR → GMSC: Resposta SRI com informações de roteamento CAMEL:
  - IMSI
  - Número VLR: "5551234567"
  - Endereço gsmSCF (MSC): "5551234501"
  - Chave de serviço CAMEL: 11_110
  - Ponto de detecção de gatilho: termAttemptAuthorized

2. Fluxo de Assinante em Roaming (PRN Requerido)

Quando o endereço VLR do assinante NÃO corresponde a nenhum prefixo doméstico:

GMSC → HLR: SendRoutingInfo (MSISDN: "1234567890")
HLR consulta a API de backend para dados do assinante
HLR verifica o endereço VLR: "49170123456"
HLR determina: VLR não começa com "555123" → Roaming
HLR → MSC: ProvideRoamingNumber (PRN):
  - MSISDN: "1234567890"
  - IMSI: "999999876543210"
  - Número MSC: "49170123456"
  - Endereço GMSC: "5551234501"
MSC → HLR: Resposta PRN com MSRN: "49170999888777"
HLR → GMSC: Resposta SRI com informações de roteamento:
  - IMSI
  - Número VLR: "49170123456"
  - Número em Roaming (MSRN): "49170999888777"

Diferenças na Estrutura de Resposta

Resposta SRI de Assinante Doméstico

%{
  imsi: "999999876543210",
  extendedRoutingInfo: {
    :camelRoutingInfo, %{
      gmscCamelSubscriptionInfo: %{
        "t-CSI": %{
          serviceKey: 11_110,
          "gsmSCF-Address": "5551234501",
          defaultCallHandling: :continueCall,
          "t-BcsmTriggerDetectionPoint": :termAttemptAuthorized
        }
      }
    }
  },
  subscriberInfo: %{
    locationInformation: %{"vlr-number": "5551234567"},
    subscriberState: {:notProvidedFromVLR, :NULL}
  }
}

Resposta SRI de Assinante em Roaming

%{
  imsi: "999999876543210",
  extendedRoutingInfo: {
    :routingInfo, %{
      roamingNumber: "49170999888777"  # MSRN do PRN
    }
  },
  subscriberInfo: %{
    locationInformation: %{"vlr-number": "49170123456"},
    subscriberState: {:notProvidedFromVLR, :NULL}
  }
}

Operação Provide Roaming Number (PRN)

Estrutura da Solicitação PRN

A solicitação PRN enviada ao MSC/VLR contém:

Campo	Fonte	Descrição
MSISDN	Solicitação SRI	Número de telefone do assinante
IMSI	API HLR	IMSI do assinante
Número MSC	API HLR	MSC atendendo o assinante em roaming (`serving_msc`)
Endereço GMSC	Solicitação SRI	GMSC que faz a solicitação SRI original
Número de Referência da Chamada	Estático	Identificador de referência da chamada
Fases CAMEL Suportadas	Estático	Fases CAMEL suportadas pelo GMSC

Tratamento da Resposta PRN

O HLR espera uma resposta PRN contendo:

MSRN (Número de Roaming da Estação Móvel): Um número temporário alocado pela rede visitada para roteamento da chamada

Tratamento de Erros:

Se o PRN expirar → Retorna erro 27 (Assinante Ausente) na resposta SRI
Se o PRN falhar → Retorna erro 27 (Assinante Ausente) na resposta SRI
Se o MSRN não puder ser extraído → Retorna erro 27 (Assinante Ausente) na resposta SRI

Exemplos de Configuração

Operador de Rede Doméstica Única

# Todos os endereços VLR que começam com "555123" são considerados domésticos
home_vlr_prefixes: ["555123"],

VLR 5551234567 → Doméstico (resposta CAMEL)
VLR 5551235001 → Doméstico (resposta CAMEL)
VLR 49170123456 → Roaming (PRN + resposta MSRN)

Operador Multi-Região

# Múltiplas redes domésticas em diferentes regiões
home_vlr_prefixes: ["555123", "555124", "555125"],

VLR 5551234567 → Doméstico (região 1)
VLR 5552341234 → Doméstico (região 2)
VLR 5553411111 → Doméstico (região 3)
VLR 44201234567 → Roaming (internacional)

Configuração de Teste

Para testar a funcionalidade PRN, defina uma lista vazia para tratar todos os VLRs como roaming:

# Todos os VLRs são tratados como roaming (para testar o fluxo PRN)
home_vlr_prefixes: [],

Melhores Práticas

Seleção de Prefixo: Use o prefixo único mais curto que identifique os VLRs da sua rede (por exemplo, código do país + código da rede)
Múltiplos Prefixos: Inclua todos os prefixos de VLR na sua rede, incluindo diferentes regiões e subsidiárias
Acordos de Roaming: Certifique-se de que o PRN seja devidamente suportado pelas redes parceiras em roaming
Teste: Teste minuciosamente os cenários domésticos e de roaming antes da implantação em produção
Monitoramento: Monitore as taxas de tempo limite do PRN para identificar problemas de conectividade com parceiros em roaming

Solução de Problemas

Sintoma: Todos os assinantes tratados como roaming

Causa: home_vlr_prefixes não configurado ou prefixos não correspondem aos endereços VLR
Solução: Verifique os endereços VLR em seu banco de dados e atualize os prefixos conforme necessário

Sintoma: Solicitações PRN expirando

Causa: Problemas de conectividade de rede com o MSC/VLR parceiro em roaming
Solução: Verifique o roteamento M3UA/SCCP para endereços MSC remotos

Sintoma: MSRN inválido na resposta SRI

Causa: Formato da resposta PRN do parceiro em roaming não corresponde à estrutura esperada
Solução: Revise os logs de resposta PRN e ajuste extract_msrn_from_prn/1 se necessário

Operações HLR

Operações MAP Suportadas

O OmniSS7 despacha operações MAP de entrada por opcode (independente da fase TCAP). As seguintes operações de entrada são tratadas:

Opcode	Operação	Propósito
2	`updateLocation`	Registrar localização VLR (aciona sequência ISD + alertServiceCenter opcional)
23	`updateGprsLocation`	Registrar localização SGSN (comutado por pacote)
3	`cancelLocation`	Desregistrar do antigo VLR
7	`insertSubscriberData`	Receber perfil de assinante (por exemplo, ao atuar como lado VLR)
22	`sendRoutingInfo` (SRI)	Fornecer MSRN/roteamento CAMEL para chamadas (doméstico vs roaming)
45	`sendRoutingInfoForSM` (SRI-for-SM)	Fornecer IMSI + GT do SMSC para roteamento de SMS
44	`MT-Forward-SM`	Entrega de SMS terminada para celular
46	`MO-Forward-SM`	Recepção de SMS originada pelo celular
47	`reportSM-DeliveryStatus`	Relatório de status de entrega de SMS-GMSC
64	`alertServiceCenter`	Alerta de assinante acessível para SMSc
66	`readyForSM`	MSC/SGSN sinaliza que o assinante está pronto para SMS
56	`sendAuthenticationInfo`	Gerar vetores de autenticação
57	`restoreData`	Restauração de dados de assinante no VLR
67	`purgeMS`	Purgar um registro de assinante no HLR
59	`processUnstructuredSS-Request`	USSD (tratado via gateway USSD quando habilitado)
71	`anyTimeInterrogation` (ATI)	Interrogação de localização/estado do assinante
10	`registerSS`	Registro de serviço suplementar (por exemplo, Encaminhamento de Chamadas Incondicional)

OpCodes não tratados são respondidos com um erro facilityNotSupported (21).

Mapeamento de Campos de Resposta

Esta seção detalha de onde cada campo nas respostas HLR vem.

Resposta SendRoutingInfo (SRI)

Propósito: Fornece informações de roteamento para chamadas recebidas a um assinante.

O HLR fornece dois tipos diferentes de resposta com base em se o assinante está em um VLR doméstico ou em roaming:

Resposta de Assinante Doméstico (Roteamento CAMEL)

Usado quando o endereço VLR do assinante começa com um valor configurado em home_vlr_prefixes.

Estrutura da Resposta:

Campo	Fonte	Descrição	Exemplo
IMSI	API OmniHSS	IMSI do assinante do banco de dados OmniHSS	`"999999876543210"`
Número VLR	API OmniHSS	VLR atual atendendo o assinante (`circuit_session.assigned_vlr`)	`"5551234567"`
Estado do Assinante	Estático	Sempre `notProvidedFromVLR`	`:notProvidedFromVLR`
extendedRoutingInfo	-	Tipo: `camelRoutingInfo`	-
Endereço gsmSCF	API OmniHSS	MSC atendendo o assinante (`circuit_session.assigned_msc`)	`"5551234501"`
Chave de Serviço	config.exs	Identificador de serviço CAMEL (`camel_service_key`)	`11_110`
Ponto de Detecção de Gatilho	config.exs	Quando acionar CAMEL (`camel_trigger_detection_point`)	`:termAttemptAuthorized`
Tratamento de Capacidade CAMEL	Estático	Nível de suporte à fase CAMEL	`3`
Tratamento de Chamada Padrão	Estático	Fallback se gsmSCF inatingível	`:continueCall`

Resposta de Assinante em Roaming (Roteamento MSRN)

Usado quando o endereço VLR do assinante NÃO corresponde a nenhum valor configurado em home_vlr_prefixes.

Estrutura da Resposta:

Campo	Fonte	Descrição	Exemplo
IMSI	API OmniHSS	IMSI do assinante do banco de dados OmniHSS	`"999999876543210"`
Número VLR	API OmniHSS	VLR atual atendendo o assinante (`circuit_session.assigned_vlr`)	`"49170123456"`
Estado do Assinante	Estático	Sempre `notProvidedFromVLR`	`:notProvidedFromVLR`
extendedRoutingInfo	-	Tipo: `routingInfo`	-
Número em Roaming (MSRN)	Resposta PRN	MSRN obtido da solicitação ProvideRoamingNumber	`"49170999888777"`

Lógica de Decisão de Roteamento:

1. O OmniSS7 recebe a solicitação SendRoutingInfo
2. O OmniSS7 consulta os dados do assinante da API OmniHSS
3. O OmniSS7 verifica o endereço VLR em relação aos home_vlr_prefixes:

   Se o VLR começar com o prefixo doméstico:
     → Retornar informações de roteamento CAMEL (fluxo de assinante doméstico)

   Se o VLR NÃO corresponder a nenhum prefixo doméstico:
     → Enviar ProvideRoamingNumber (PRN) para o MSC
     → Extrair MSRN da resposta PRN
     → Retornar informações de roteamento com MSRN (fluxo de assinante em roaming)

Fluxo de Dados:

O OmniSS7 consulta o OmniHSS para informações do assinante
O OmniHSS retorna IMSI, localização atual VLR/MSC e estado do assinante
O OmniSS7 usa esses dados para construir a resposta MAP

Requisitos de Configuração:

# Em config/config.exs
home_vlr_prefixes: ["555123"],  # Lista de prefixos VLR domésticos

Respostas de Erro:

Se serving_vlr e serving_msc forem null: Retorna erro 27 (Assinante Ausente)
Se o assinante não for encontrado: Retorna erro 1 (Assinante Desconhecido)
Se a solicitação PRN expirar (caso de roaming): Retorna erro 27 (Assinante Ausente)
Se a resposta PRN for inválida (caso de roaming): Retorna erro 27 (Assinante Ausente)

Resposta UpdateLocation com InsertSubscriberData

Propósito: Registra o assinante no novo VLR e provisiona os dados do assinante.

Resposta UpdateLocation FIM

Campo	Fonte	Descrição	Exemplo
Número HLR	config.exs	Título Global deste HLR (`hlr_service_center_gt_address`)	`"5551234568"`
Tipo de Mensagem TCAP	Estático	Resposta final após todos os ISDs	`FIM`

InsertSubscriberData #1 (Dados Básicos do Assinante)

Campo	Fonte	Descrição	Exemplo
IMSI	Solicitação	Da solicitação UpdateLocation	`"999999876543210"`
MSISDN	API OmniHSS	Número de telefone do assinante do OmniHSS	`"555123456"`
Categoria	Estático	Categoria do assinante	`"\n"` (0x0A)
Status do Assinante	Estático	Status do serviço	`:serviceGranted`
Lista de Serviços de Bearer	Estático	Serviços de bearer suportados	`[<<31>>]`
Lista de Teleserviços	Estático	Teleserviços suportados	`[<<17>>, "!", "\""]`
Modo de Acesso à Rede	config.exs	Acesso por pacote/circuito (`isd_network_access_mode`)	`:packetAndCircuit`

InsertSubscriberData #2 (Serviços Suplementares) - Opcional

Campo	Fonte	Descrição	Controlado Por
SS Provisionado	Estático	Dados de serviços suplementares	`isd_send_ss_data: true`
Encaminhamento de Chamadas	Estático	Configurações de encaminhamento (incondicional, ocupado, sem resposta, não acessível)	Config habilitado
Espera de Chamadas	Estático	Status do serviço de espera de chamadas	Config habilitado
Serviço de Múltiplos Participantes	Estático	Suporte a chamadas de conferência	Config habilitado

ISD #2 inclui:

Encaminhamento de chamadas incondicional (código SS 21)
Encaminhamento de chamadas em ocupado (código SS 41)
Encaminhamento de chamadas sem resposta (código SS 42)
Encaminhamento de chamadas não acessíveis (código SS 62)
Espera de chamadas (código SS 43)
Serviço de múltiplos participantes (código SS 51)
Serviços CLIP/CLIR

InsertSubscriberData #3 (Bloqueio de Chamadas) - Opcional

Campo	Fonte	Descrição	Controlado Por
Informações de Bloqueio de Chamadas	Estático	Configurações de bloqueio de chamadas	`isd_send_call_barring: true`
BAOC	Estático	Bloqueio de Todas as Chamadas de Saída (código SS 146)	Config habilitado
BOIC	Estático	Bloqueio de Chamadas Internacionais de Saída (código SS 147)	Config habilitado
Dados de Restrição de Acesso	Estático	Restrições de acesso à rede	Config habilitado

Controle da Sequência ISD:

ISD #1: Sempre enviado - Contém dados essenciais do assinante
ISD #2: Enviado apenas se isd_send_ss_data: true em config/config.exs
ISD #3: Enviado apenas se isd_send_call_barring: true em config/config.exs

Resposta SendRoutingInfoForSM (SRI-for-SM)

Propósito: Fornece informações de roteamento MSC/SMSC para entrega de SMS. Quando um SMSc precisa entregar um SMS a um assinante, ele envia uma solicitação SRI-for-SM ao HLR para determinar onde roteá-lo.

O HLR responde em um dos dois modos, decidido pelo GT da parte chamadora SCCP da solicitação:

1. Roteamento doméstico (padrão: cada originador externo). Este modo retorna um IMSI sintético mais o próprio GT do IP-SM-GW como o número do nó da rede. O HLR nunca expõe IMSIs reais e nós atendentes a operadores externos. O MT-ForwardSM retorna ao IP-SM-GW, que então lida com a entrega. Este é o comportamento correto para tráfego de interconexão e roaming.

Campo	Fonte	Descrição	Como Gerado	Exemplo
IMSI	Calculado	IMSI sintético derivado do MSISDN	`PLMN_PREFIX + zero_padded_MSISDN`	`"001001555123456"`
Número do Nó da Rede	config.exs	Endereço GT do SMSC para roteamento de SMS	`smsc_service_center_gt_address`	`"5551234567"`

2. Roteamento direto na rede (apenas quando a solicitação vem de um de nossos próprios nós SMSc / IP-SM-GW). Quando o GT chamador corresponde à lista configurada de home_smsc_gts, o HLR procura o assinante em seu backend e retorna o IMSI real e o MSC real atendente como o número do nó da rede, para que nosso SMSc possa enviar o MT-ForwardSM diretamente ao MSC. Se nenhum MSC atendente estiver disponível para esse assinante, ele recorre ao roteamento doméstico.

Campo	Fonte	Descrição	Exemplo
IMSI	Backend HLR	IMSI real do assinante	`"505570123456789"`
Número do Nó da Rede	Backend HLR	MSC real `serving_msc` da última atualização de localização	`"5559876543"`

Parâmetros de Configuração (de config/config.exs):

# Endereço do Centro de Serviço (retornado nas respostas SRI-for-SM roteadas para casa)
# Isso informa ao SMSc solicitante onde enviar mensagens MT-ForwardSM
smsc_service_center_gt_address: "5551234567",  # Obrigatório

# Roteamento direto na rede: GTs SCCP de nossos próprios nós SMSc / IP-SM-GW.
# Um SRI-for-SM de qualquer um desses obtém o MSC atendente REAL em vez de roteamento doméstico.
# Todos os outros são roteados para casa. Deixe vazio ([]) para roteá-los todos para casa.
home_smsc_gts: ["5551234567"],                 # Opcional (padrão [])

# Configuração de Mapeamento MSISDN ↔ IMSI
# Prefixo PLMN: MCC (001 = Rede de Teste) + MNC (01 = Operador de Teste)
hlr_imsi_plmn_prefix: "001001",                  # Único parâmetro de configuração necessário!

Nota: O roteamento direto na rede só funciona se o HLR realmente tiver o serving_msc do assinante. Ou seja, o MSC atendente realizou um MAP updateLocation para este HLR. Se o MSC se registrar por outro mecanismo (por exemplo, GSUP para um HLR separado), o backend não tem a localização e a consulta é roteada para casa.

Mapeamento MSISDN ↔ IMSI

Parâmetros de Configuração:

Esses parâmetros controlam como o OmniSS7 gera IMSIs sintéticos a partir de MSISDNs para respostas SRI-for-SM:

hlr_imsi_plmn_prefix: O prefixo MCC+MNC a ser usado ao construir IMSIs sintéticos (por exemplo, "50557" para MCC=505, MNC=57)
hlr_msisdn_country_code: Código do país a ser precedido ao fazer o mapeamento reverso IMSI→MSISDN (por exemplo, "61" para Austrália, "1" para EUA/Canadá)
hlr_msisdn_nsn_offset: Posição do caractere onde o Número Nacional do Assinante (NSN) começa dentro do MSISDN (normalmente 0 se o MSISDN não incluir o código do país, ou o comprimento do código do país se incluir)
hlr_msisdn_nsn_length: Número de dígitos a serem extraídos do MSISDN como NSN

Para detalhes adicionais de configuração, consulte MSISDN ↔ IMSI Mapping na Referência de Configuração.

Por que o Mapeamento MSISDN para IMSI é Necessário?

O protocolo MAP para SendRoutingInfoForSM (SRI-for-SM) requer que o HLR retorne um IMSI (Identidade Internacional do Assinante Móvel) em sua resposta. No entanto, o SMSc solicitante só conhece o MSISDN do assinante (número de telefone).

Em uma rede tradicional:

O SMSc envia SRI-for-SM com o MSISDN de destino (por exemplo, "5551234567")
O HLR deve procurar o assinante em seu banco de dados para encontrar seu IMSI
O HLR retorna o IMSI na resposta SRI-for-SM
O SMSc então usa esse IMSI ao enviar MT-ForwardSM para o MSC/VLR

Abordagem do OmniSS7 - IMSIs Sintéticos:

Em vez de manter um banco de dados completo de assinantes com mapeamentos MSISDN-para-IMSI, o OmniSS7 usa um esquema de codificação simples para calcular IMSIs sintéticos diretamente do MSISDN. Essa abordagem oferece dois benefícios principais:

Privacidade: IMSIs reais de assinantes armazenados no banco de dados HLR nunca são expostos em respostas SRI-for-SM enviadas pela rede SS7
Simplicidade: Não há necessidade de consultar o banco de dados HLR para buscas de IMSI durante operações SRI-for-SM - o IMSI é calculado em tempo real a partir do MSISDN

Como Funciona:

MSISDNs são codificados diretamente na parte do assinante do IMSI (os dígitos após MCC+MNC):

IMSI = PLMN_PREFIX + zero_padded_MSISDN

Onde:

PLMN_PREFIX: MCC + MNC (por exemplo, "001001" para Rede de Teste)
MSISDN: Todos os dígitos numéricos do número de telefone
Zero Padding: Preenchido à esquerda com zeros para preencher o IMSI exatamente em 15 dígitos

Exemplo Passo a Passo:

# Configuração
plmn_prefix = "001001"  # MCC 001 + MNC 01

# Entrada: MSISDN da solicitação SRI-for-SM (decodificado TBCD)
msisdn = "555123456"    # 9 dígitos

# Passo 1: Calcular espaço disponível para o número do assinante
subscriber_digits = 15 - String.length("001001")  # = 9 dígitos

# Passo 2: Preencher MSISDN à esquerda com zeros para preencher a parte do assinante
padded_msisdn = String.pad_leading("555123456", 9, "0")  # = "555123456" (nenhum preenchimento necessário)

# Passo 3: Concatenar prefixo PLMN + MSISDN preenchido
imsi = "001001" <> "555123456"  # = "001001555123456" (exatamente 15 dígitos)

Exemplos Completos:

MSISDN de Entrada	Prefixo PLMN	Dígitos do Assinante Disponíveis	MSISDN Preenchido	IMSI Final	Notas
`"555123456"`	`"001001"` (6)	9	`"555123456"`	`"001001555123456"`	Ajuste exato, sem preenchimento
`"99"`	`"001001"` (6)	9	`"000000099"`	`"001001000000099"`	Preenchido à esquerda com zeros
`"999999999"`	`"001001"` (6)	9	`"999999999"`	`"001001999999999"`	Ajuste exato
`"91123456789"`	`"001001"` (6)	9	`"555123456"`	`"001001555123456"`	Muito longo, mantidos os 9 dígitos mais à direita

Tratamento de Casos Limites:

MSISDNs Curtos: Preenchidos à esquerda com zeros (por exemplo, "99" → "000000099")
MSISDNs Longos: Mantidos os dígitos mais à direita, os dígitos mais à esquerda são truncados (por exemplo, "91123456789" → "555123456")
Comprimento do IMSI: Sempre exatamente 15 dígitos

Tratamento de Mapeamento Reverso (IMSI → MSISDN):

O SMSc pode reverter esse mapeamento para converter IMSIs de volta em MSISDNs:

# Entrada: IMSI da resposta SRI-for-SM
imsi = "001001555123456"

# Passo 1: Remover prefixo PLMN
plmn_prefix = "001001"
subscriber_portion = String.slice(imsi, 6, 9)  # = "555123456"

# Passo 2: Remover zeros à esquerda para obter o MSISDN real
msisdn = String.replace_leading(subscriber_portion, "0", "")  # = "555123456"

Exemplos de Mapeamento Reverso:

IMSI de Entrada	Prefixo PLMN	Porção do Assinante	Remover Zeros à Esquerda	MSISDN Final
`"001001555123456"`	`"001001"`	`"555123456"`	`"555123456"`	`"555123456"`
`"001001000000099"`	`"001001"`	`"000000099"`	`"99"`	`"99"`
`"001001999999999"`	`"001001"`	`"999999999"`	`"999999999"`	`"999999999"`

Propriedades deste Mapeamento:

✅ Determinístico: O mesmo MSISDN sempre produz o mesmo IMSI
✅ Reversível: Pode converter de IMSI para MSISDN
✅ Configuração Mínima: Apenas requer hlr_imsi_plmn_prefix
✅ Privacidade: IMSIs reais nunca expostas
✅ Sem Busca no Banco de Dados: Cálculo rápido, nenhuma chamada de API necessária
✅ Sempre 15 Dígitos: IMSI sempre exatamente 15 dígitos

Tratamento de Entrada MSISDN:

Quando o HLR recebe uma solicitação SRI-for-SM, o MSISDN passa por decodificação TBCD:

Decodificação TBCD: Converter TBCD binário em string (pode incluir prefixo TON/NPI como "91")
Extrair Dígitos: Manter apenas dígitos numéricos, remover quaisquer caracteres não numéricos
Normalizar: Se mais longo que o espaço disponível, pegar os dígitos mais à direita; se mais curto, preencher à esquerda com zeros
Codificar: Concatenar prefixo PLMN + MSISDN normalizado

Considerações de Segurança:

Os IMSIs sintéticos retornados nas respostas SRI-for-SM são puramente para fins de roteamento. Eles NÃO são os IMSIs reais armazenados no banco de dados de assinantes do HLR. Isso fornece uma camada adicional de proteção à privacidade, uma vez que IMSIs reais de assinantes são expostas apenas quando absolutamente necessário (por exemplo, durante operações UpdateLocation ou SendAuthenticationInfo que requerem vetores de autenticação reais).

Fluxo de Resposta:

1. SMSc → HLR: Solicitação SRI-for-SM
   - MSISDN (TBCD): "91123456789" (inclui TON/NPI)

2. Processamento do HLR:
   - Decodificação TBCD: "91123456789"
   - Extrair dígitos: "91123456789" (11 dígitos)
   - Ajustar para 9 dígitos: "555123456" (9 mais à direita)
   - Adicionar PLMN: "001001" + "555123456" = "001001555123456"
   - Obter GT do SMSC da configuração: "5551234567"

3. HLR → SMSc: Resposta SRI-for-SM
   - IMSI: "001001555123456" (sintético, sempre 15 dígitos)
   - Número do Nó da Rede: "5551234567" (onde enviar MT-ForwardSM)

4. SMSc envia MT-ForwardSM para "5551234567" com IMSI "001001555123456"

Configuração:

Os seguintes parâmetros são usados em config/config.exs:

# Prefixo PLMN: MCC (001 = Rede de Teste) + MNC (01 = Operador de Teste)
hlr_imsi_plmn_prefix: "001001",

# Extração de NSN (se MSISDNs incluírem código do país)
hlr_msisdn_country_code: "1",      # Usado para mapeamento reverso (IMSI→MSISDN)
hlr_msisdn_nsn_offset: 1,          # Ignorar 1 dígito do código do país
hlr_msisdn_nsn_length: 10          # Extrair 10 dígitos NSN

Configuração de Extração NSN:

Se seus MSISDNs incluírem o código do país (por exemplo, "99988000088" em vez de apenas "88000088"), você deve configurar a extração do NSN:

hlr_msisdn_nsn_offset: Posição onde o NSN começa (normalmente o comprimento do seu código do país)
hlr_msisdn_nsn_length: Número de dígitos no NSN

Exemplos:

Exemplo	Código do País	Exemplo MSISDN	nsn_offset	nsn_length	NSN Extraído
CC de 1 dígito	`"9"`	`"95551234567"`	`1`	`10`	`"5551234567"`
CC de 2 dígitos	`"99"`	`"99412345678"`	`2`	`9`	`"412345678"`
CC de 3 dígitos	`"999"`	`"99988000088"`	`3`	`8`	`"88000088"`

Como Funciona:

MSISDN → IMSI: Extrair NSN do MSISDN, preencher com zeros à esquerda, concatenar com prefixo PLMN

MSISDN: "99988000088"
NSN: String.slice("99988000088", 3, 8) = "88000088"
MSISDN Preenchido: "088000088" (9 dígitos)
IMSI: "547050" + "088000088" = "547050088000088"

IMSI → MSISDN: Remover prefixo PLMN, remover zeros à esquerda, preceder com código do país

IMSI: "547050088000088"
Porção do Assinante: "088000088"
Remover zeros: "88000088"
MSISDN: "+999" + "88000088" = "+99988000088"

Requisitos da API: Nenhum - SRI-for-SM usa valores calculados e configuração apenas. Nenhuma chamada de backend API é necessária.

Resumo da Fonte dos Campos

Tipo de Fonte	Descrição	Exemplos
API OmniHSS	Dados dinâmicos do banco de dados de assinantes OmniHSS	IMSI, MSISDN, VLR/MSC atendendo a partir de circuit_session
config.exs	Parâmetros de configuração do OmniSS7	`smsc_service_center_gt_address`, `camel_service_key`, `isd_network_access_mode`
Estático	Valores codificados na resposta	Status do assinante, serviços de bearer, códigos SS
Solicitação

Integração com o OmniHSS​

Por que o OmniHSS?​

Suporte Multi-IMSI​

Índice​

O que é o Modo HLR?​

Arquitetura HLR​

Habilitando o Modo HLR​

Mudando para o Modo HLR​

Configuração do Modo HLR​

Parâmetros de Configuração para Personalizar​

O que Acontece Quando o Modo HLR é Habilitado​

Notas Importantes​

Banco de Dados de Assinantes​

Modelo de Assinante do OmniHSS​

Vetores de Autenticação​

Gerar Vetores de Autenticação​

Integração da API OmniHSS​

Atualizações de Localização​

Processamento de Atualização de Localização​

Integração do Centro de Serviço de Alerta​

Configuração​

Diagrama de Fluxo​

Comportamento​

Testando​

Configuração do InsertSubscriberData (ISD)​

Sequência ISD​

Opções de Configuração​

Modo de Acesso à Rede​

Controlando Mensagens ISD​

Exemplo de Fluxo ISD​

Melhores Práticas​

Integração CAMEL​

Configuração CAMEL para SendRoutingInfo​

O que é CAMEL?​

Opções de Configuração​

Chave de Serviço​

Ponto de Detecção de Gatilho​

Resposta SRI com CAMEL​

Melhores Práticas​

Tratamento de Assinantes em Roaming​

Detecção de VLR Doméstico vs VLR em Roaming​

Configuração​

Como Funciona​

1. Fluxo de Assinante Doméstico (Padrão)​

2. Fluxo de Assinante em Roaming (PRN Requerido)​

Diferenças na Estrutura de Resposta​

Resposta SRI de Assinante Doméstico​

Resposta SRI de Assinante em Roaming​

Operação Provide Roaming Number (PRN)​

Estrutura da Solicitação PRN​

Tratamento da Resposta PRN​

Exemplos de Configuração​

Operador de Rede Doméstica Única​

Operador Multi-Região​

Configuração de Teste​

Melhores Práticas​

Solução de Problemas​

Operações HLR​

Operações MAP Suportadas​

Mapeamento de Campos de Resposta​

Resposta SendRoutingInfo (SRI)​

Resposta de Assinante Doméstico (Roteamento CAMEL)​

Resposta de Assinante em Roaming (Roteamento MSRN)​

Resposta UpdateLocation com InsertSubscriberData​

Resposta UpdateLocation FIM​

InsertSubscriberData #1 (Dados Básicos do Assinante)​

InsertSubscriberData #2 (Serviços Suplementares) - Opcional​

InsertSubscriberData #3 (Bloqueio de Chamadas) - Opcional​

Resposta SendRoutingInfoForSM (SRI-for-SM)​

Mapeamento MSISDN ↔ IMSI​

Requisitos da API: Nenhum - SRI-for-SM usa valores calculados e configuração apenas. Nenhuma chamada de backend API é necessária.​

Resumo da Fonte dos Campos​

Integração com o OmniHSS

Por que o OmniHSS?

Suporte Multi-IMSI

Índice

O que é o Modo HLR?

Arquitetura HLR

Habilitando o Modo HLR

Mudando para o Modo HLR

Configuração do Modo HLR

Parâmetros de Configuração para Personalizar

O que Acontece Quando o Modo HLR é Habilitado

Notas Importantes

Banco de Dados de Assinantes

Modelo de Assinante do OmniHSS

Vetores de Autenticação

Gerar Vetores de Autenticação

Integração da API OmniHSS

Atualizações de Localização

Processamento de Atualização de Localização

Integração do Centro de Serviço de Alerta

Configuração

Diagrama de Fluxo

Comportamento

Testando

Configuração do InsertSubscriberData (ISD)

Sequência ISD

Opções de Configuração

Modo de Acesso à Rede

Controlando Mensagens ISD

Exemplo de Fluxo ISD

Melhores Práticas

Integração CAMEL

Configuração CAMEL para SendRoutingInfo

O que é CAMEL?

Opções de Configuração

Chave de Serviço

Ponto de Detecção de Gatilho

Resposta SRI com CAMEL

Melhores Práticas

Tratamento de Assinantes em Roaming

Detecção de VLR Doméstico vs VLR em Roaming

Configuração

Como Funciona

1. Fluxo de Assinante Doméstico (Padrão)

2. Fluxo de Assinante em Roaming (PRN Requerido)

Diferenças na Estrutura de Resposta

Resposta SRI de Assinante Doméstico

Resposta SRI de Assinante em Roaming

Operação Provide Roaming Number (PRN)

Estrutura da Solicitação PRN

Tratamento da Resposta PRN

Exemplos de Configuração

Operador de Rede Doméstica Única

Operador Multi-Região

Configuração de Teste

Melhores Práticas

Solução de Problemas

Operações HLR

Operações MAP Suportadas

Mapeamento de Campos de Resposta

Resposta SendRoutingInfo (SRI)

Resposta de Assinante Doméstico (Roteamento CAMEL)

Resposta de Assinante em Roaming (Roteamento MSRN)

Resposta UpdateLocation com InsertSubscriberData

Resposta UpdateLocation FIM

InsertSubscriberData #1 (Dados Básicos do Assinante)

InsertSubscriberData #2 (Serviços Suplementares) - Opcional

InsertSubscriberData #3 (Bloqueio de Chamadas) - Opcional

Resposta SendRoutingInfoForSM (SRI-for-SM)

Mapeamento MSISDN ↔ IMSI

Requisitos da API: Nenhum - SRI-for-SM usa valores calculados e configuração apenas. Nenhuma chamada de backend API é necessária.

Resumo da Fonte dos Campos
