SGW-C: Gateway de Serviço (Plano de Controle)
O SGW-C é a parte do plano de controle do Gateway de Serviço EPC. Ele ancla os bearers de cada assinante entre a rede de acesso e o gateway de pacotes: termina S11 para o MME (sinalização de sessão e bearer), S5/S8 para o PGW‑C (a conexão PDN), e programa o plano de usuário (SGW‑U) que encaminha o tráfego em S1‑U para o eNodeB. Em resumo, é o nó que mantém o estado do bearer ativo para cada assinante conectado e mantém o MME, PGW e plano de usuário em sincronia. O OmniWeb exibe as sessões ativas do SGW‑C, contagens de sessões e logs; tendências de longo prazo (throughput, crescimento de sessões) estão nos painéis Grafana acessados a partir da mesma página.
O SGW‑C é uma página de elemento por instância acessada a partir da barra lateral quando se está no inventário do site. Onde vários estão implantados, ele também fornece uma visão de frota para o status agregado. Todo o tráfego passa pelo proxy de backend do OmniWeb para a API do SGW‑C, portanto, permanece atrás do único gateway autenticado. O link de documentação no cabeçalho da página (o botão de ajuda em contexto) abre esta página. Ela está organizada em abas.
Visão Geral

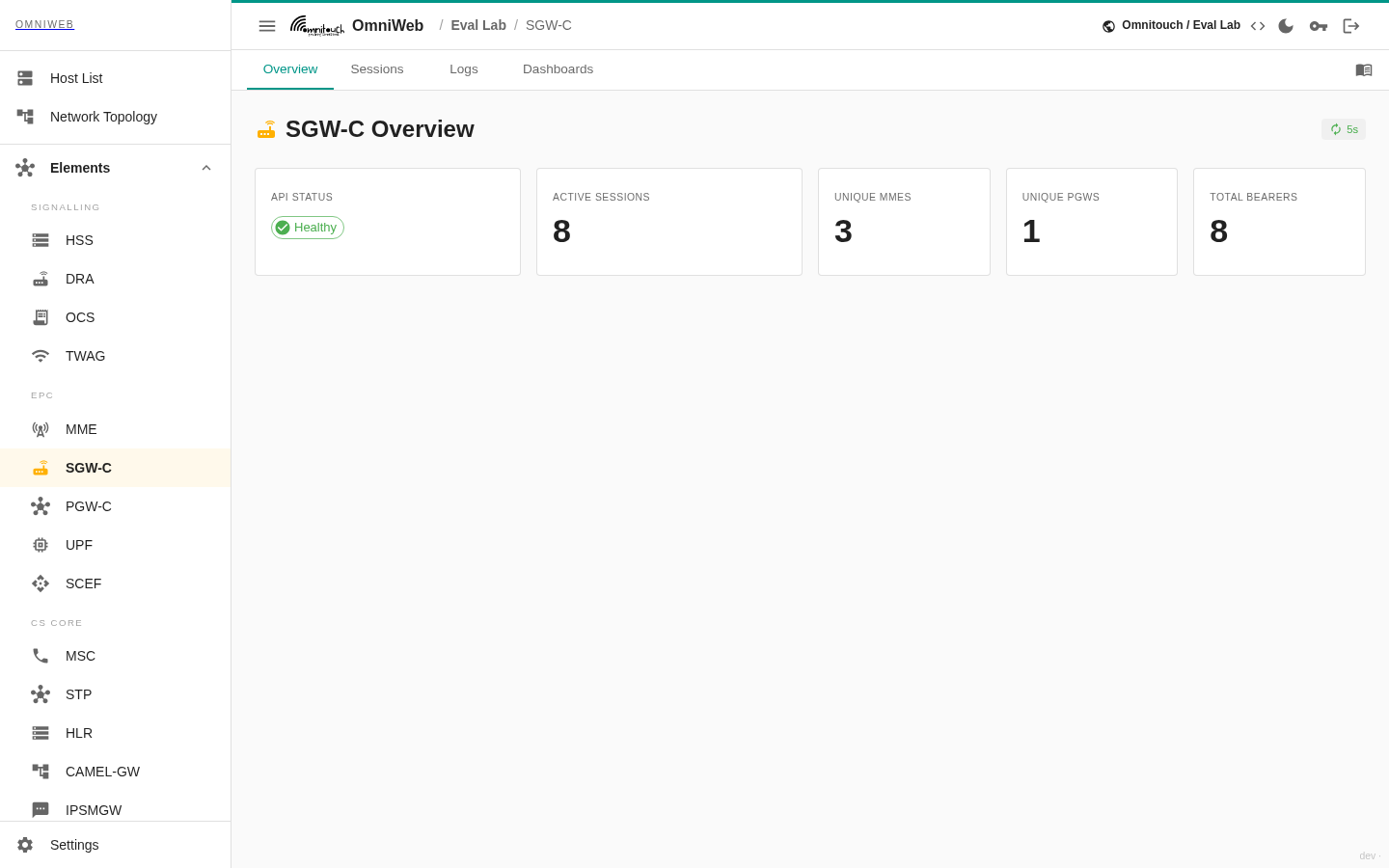

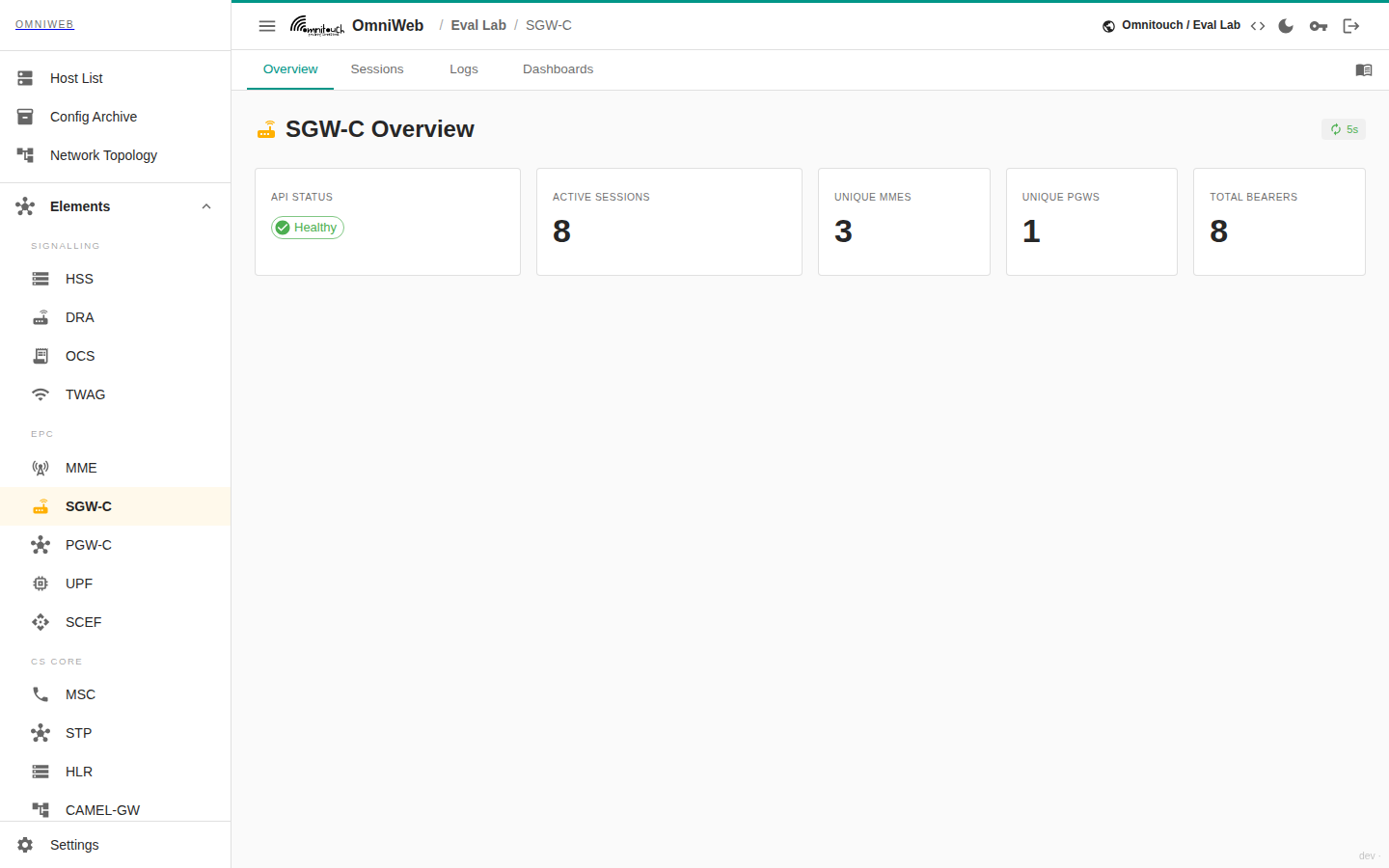

Uma leitura de saúde em uma única tela: o status da API do SGW‑C, a contagem de sessões ativas, e um resumo derivado das sessões ativas: o número de MMEs únicos (pares S11 distintos), PGWs únicos (pares S5/S8 distintos), e os bearers totais atualmente ancorados. É a maneira mais rápida de confirmar que o SGW‑C está ativo, quantas sessões ele mantém e quantos MMEs e PGWs ele está utilizando.
Sessões

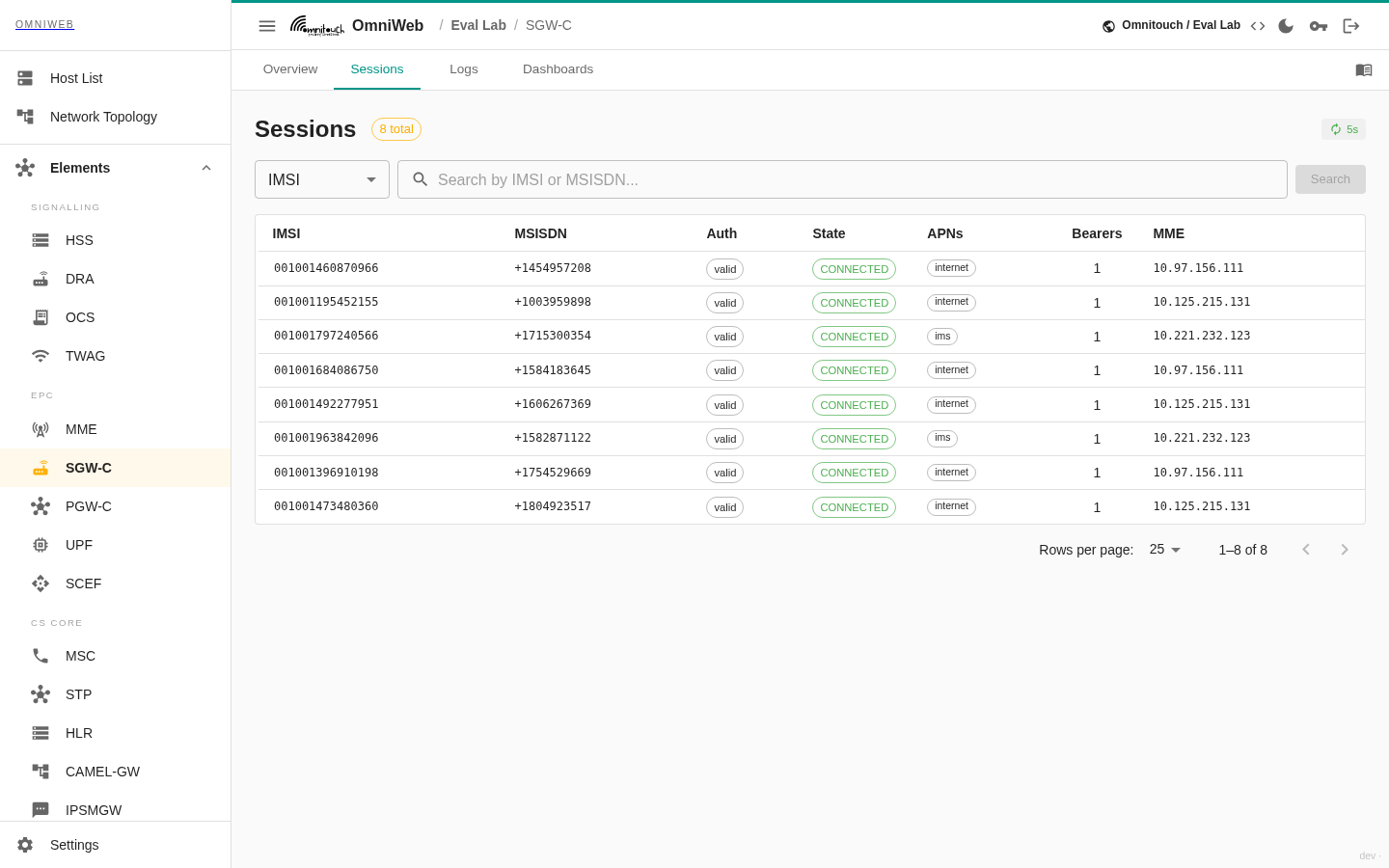

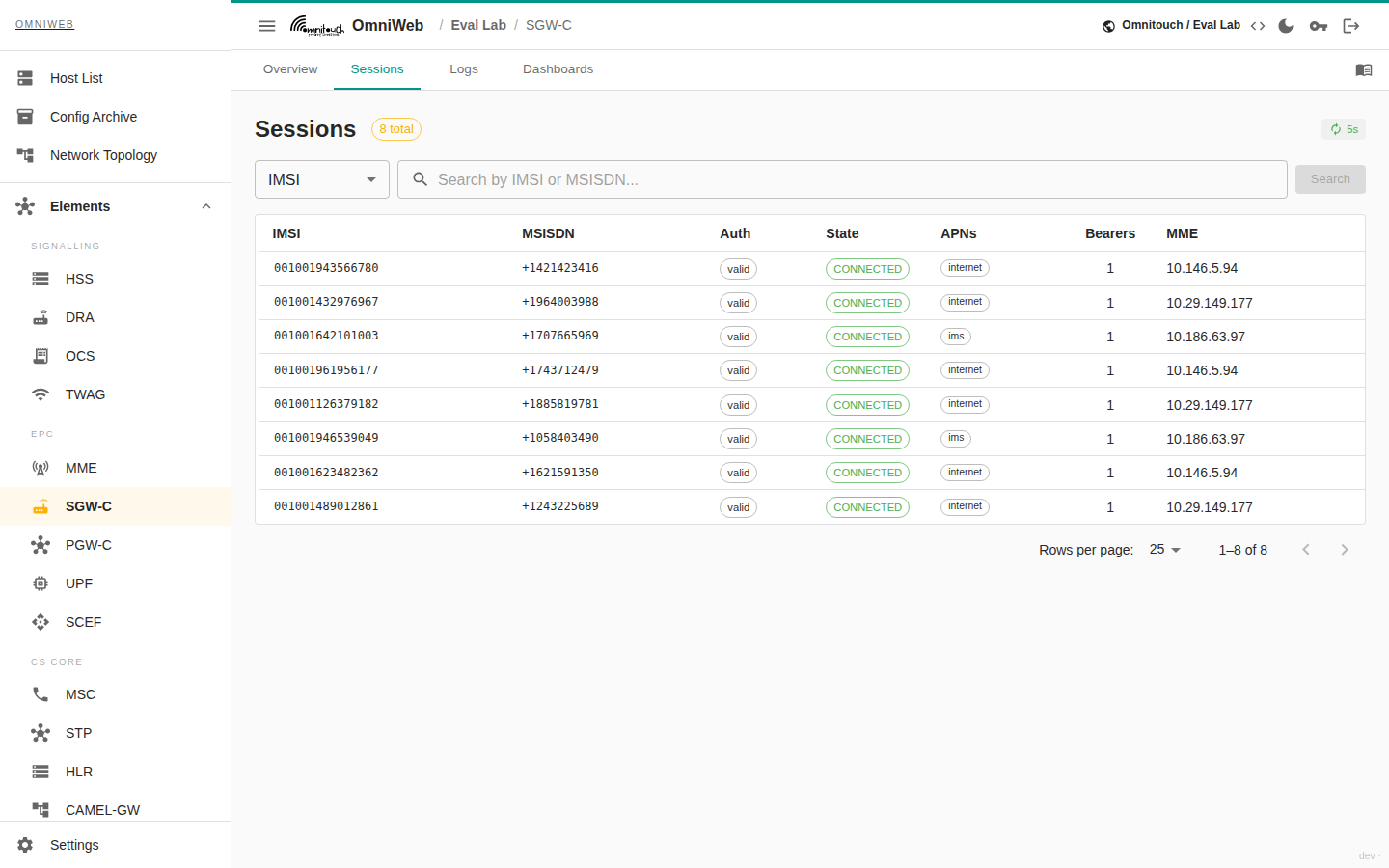

Cada sessão ancorada, cada linha identificada pelo IMSI e MSISDN do assinante com seu status de conexão. Abrir uma sessão mostra seu estado completo de bearer: os endpoints de controle S11 (F‑TEIDs do lado do MME e do lado do SGW), cada conexão PDN (APN, bearer padrão, e os F‑TEIDs de controle S5/S8 para o PGW), e cada bearer (EBI, os F‑TEIDs do plano de usuário S1‑U e S5/S8, e sua QoS). É aqui que você confirma que os bearers de um assinante específico estão estabelecidos e vê qual MME e PGW estão atendendo-os.
Onde vários SGW‑Cs estão implantados, a mesma aba na visão de frota lista cada sessão em todos eles em uma tabela, com o SGW‑C que está servindo mostrado contra cada linha, para que um operador possa encontrar um assinante sem saber qual SGW‑C está ancorando-o. Abrir uma linha leva a essa sessão em sua própria instância. Uma instância que não pode ser alcançada é nomeada acima da tabela, assim como o limite de linha por instância quando uma instância mantém mais sessões do que a visão combinada puxa.
Logs
A aba Logs exibe o log ao vivo do SGW‑C para solucionar problemas de um único gateway sem sair do OmniWeb.
Painéis de Monitoramento
Throughput, tendências de contagem de sessões e outras séries temporais para o SGW‑C são apresentadas como painéis Grafana, acessados a partir da página do elemento. O OmniWeb não duplica esses gráficos nativamente.
Relacionados
- MME: o par de controle sobre S11; ele conduz a configuração de sessão e bearer no SGW‑C.
- O PGW‑C ancla a conexão PDN sobre S5/S8.
- O SGW‑U / UPF é o plano de usuário que o SGW‑C programa para encaminhar tráfego em S1‑U.
