دليل عمليات بث الخلايا

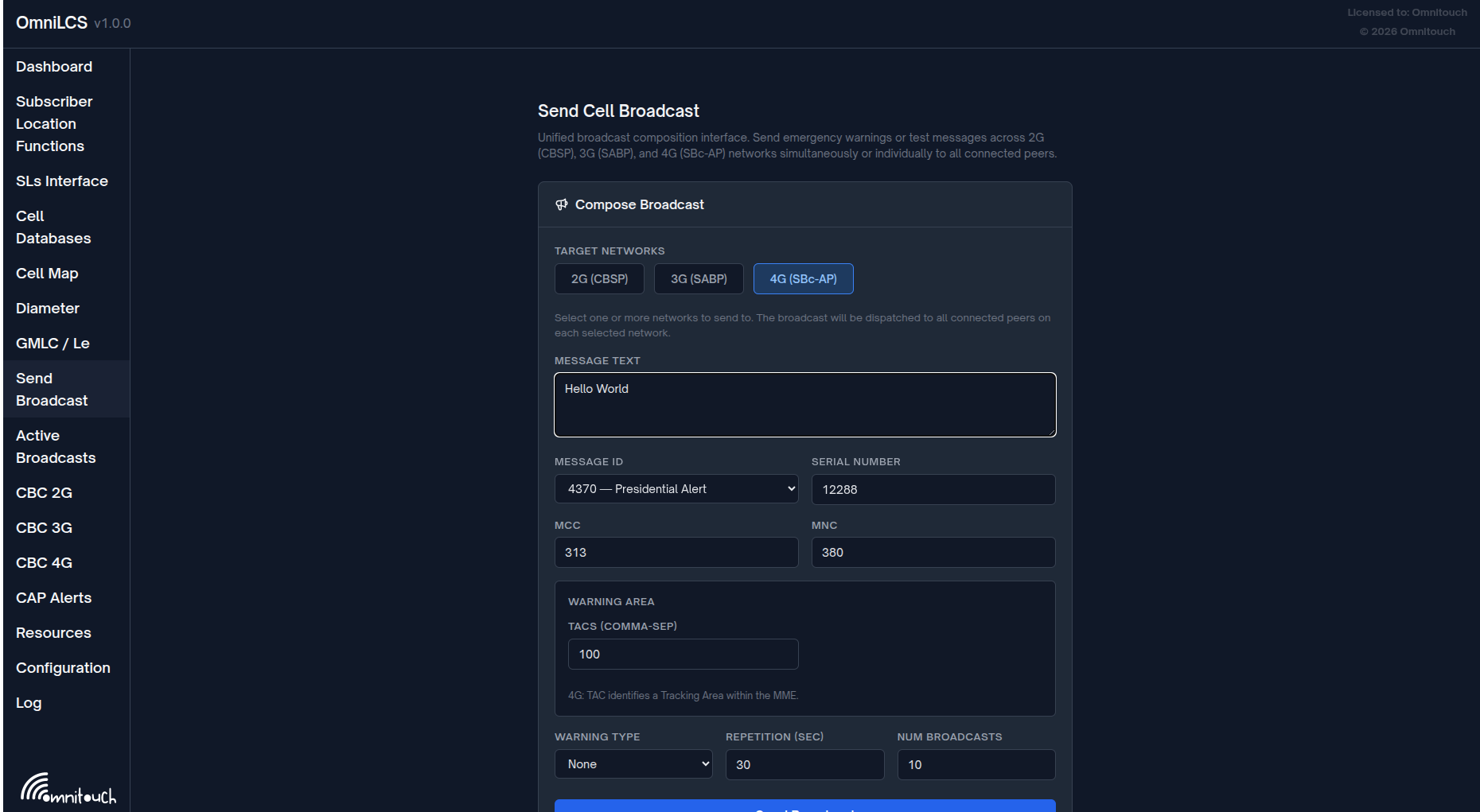

تقوم OmniLCS بتنفيذ مركز بث الخلايا (CBC) الذي يدعم شبكات 2G عبر CBSP، وشبكات 3G UTRAN عبر SABP، وشبكات 4G LTE عبر SBC-AP. يمكن لـ CBC إرسال وتحديث وإيقاف رسائل البث عبر جميع عناصر شبكة الوصول الراديوي المتصلة في نفس الوقت.

الهيكلية

عمليات CBSP لشبكة 2G

نموذج الاتصال

يستخدم CBSP نقل TCP وفقًا لمعيار 3GPP TS 48.049. يستمع CBC على منفذ TCP 48049 (مسجل لدى IANA) وتقوم BSCs بإنشاء اتصالات واردة.

• كل اتصال مقبول ينشئ معالج اتصال تحت DynamicSupervisor
• يتم تتبع الاتصالات في جدول ETS :cbsp_connections
• يتم بث حالة الاتصال عبر PubSub إلى واجهة LiveView

إبقاء الاتصال نشط

يقوم CBC بتنفيذ إبقاء الاتصال نشط بشكل استباقي:

المعلمة	القيمة الافتراضية	الوصف
فترة إبقاء الاتصال نشط	30 ثانية	كم مرة يرسل CBC KEEP-ALIVE إلى كل نظير
مهلة إبقاء الاتصال نشط	10 ثواني	الوقت الذي يجب الانتظار فيه لاستكمال KEEP-ALIVE قبل وضع علامة على أنه غير صحي

يرسل CBC رسائل KEEP-ALIVE الاستباقية ويستجيب لرسائل KEEP-ALIVE التي يبدأها BSCs مع KEEP-ALIVE COMPLETE.

أنواع رسائل CBSP

الرسالة	الاتجاه	الرمز	الوصف
WRITE-REPLACE	CBC -> BSC	0x01	إرسال أو تحديث رسالة بث
WRITE-REPLACE COMPLETE	BSC -> CBC	0x02	تم قبول البث من قبل BSC
WRITE-REPLACE FAILURE	BSC -> CBC	0x03	تم رفض البث من قبل BSC
KILL	CBC -> BSC	0x04	إيقاف بث
KILL COMPLETE	BSC -> CBC	0x05	تم إيقاف البث
KILL FAILURE	BSC -> CBC	0x06	فشل في إيقاف البث
LOAD-QUERY	CBC -> BSC	0x07	استعلام عن تحميل الموارد الراديوية
LOAD-QUERY COMPLETE	BSC -> CBC	0x08	تم إرجاع معلومات التحميل
LOAD-QUERY FAILURE	BSC -> CBC	0x09	فشل استعلام التحميل
STATUS-QUERY	CBC -> BSC	0x0A	استعلام عن حالة تسليم البث
STATUS-QUERY COMPLETE	BSC -> CBC	0x0B	تم إرجاع معلومات الحالة
STATUS-QUERY FAILURE	BSC -> CBC	0x0C	فشل استعلام الحالة
RESET	CBC -> BSC	0x10	إعادة تعيين حالة البث على BSC
RESET COMPLETE	BSC -> CBC	0x11	تم الاعتراف بإعادة التعيين
RESET FAILURE	BSC -> CBC	0x12	فشل في إعادة التعيين
RESTART	BSC -> CBC	0x13	تم إعادة تشغيل BSC (معلوماتية)
FAILURE	BSC -> CBC	0x14	إشارة فشل BSC
ERROR INDICATION	Either	0x15	خطأ في البروتوكول
KEEP-ALIVE	Either	0x16	إشراف على الاتصال
KEEP-ALIVE COMPLETE	Either	0x17	استجابة إبقاء الاتصال نشط

تأطير رسالة CBSP

كل رسالة CBSP على السلك هي:

+----------+----------+------+
| Length   | Type     | IEs  |
| (3 bytes)| (1 byte) | ...  |
+----------+----------+------+

يغطي حقل الطول المكون من 3 بايتات بايت النوع وجميع IEs (يستثني بايتات الطول الثلاثة نفسها).

تنسيقات قائمة الخلايا

تحدد Cell List IE الخلايا المستهدفة من قبل البث. التنسيقات المدعومة:

المميز	القيمة	التنسيق	الوصف
CGI	0x00	MCC+MNC+LAC+CI	الهوية العالمية الكاملة للخلايا
LAC+CI	0x01	PLMN+LAC+CI	رمز منطقة الموقع + هوية ��لخلية
CI	0x02	CI فقط	هوية الخلية فقط
LAI	0x04	MCC+MNC+LAC	هوية منطقة الموقع
LAC	0x05	LAC فقط	رمز منطقة الموقع
All in BSC	0x06	(لا خلايا)	جميع الخلايا المدارة بواسطة BSC

مؤشر القناة

القيمة	الاسم	الوصف
0	CBCH الأساسي	قناة بث الخلايا الأساسية
1	CBCH الممتد	قناة بث الخلايا الممتدة (سعة أعلى)

عمليات SABP لشبكة 3G

يوفر بروتوكول بث منطقة الخدمة (SABP) واجهة Iu-BC بين CBC و RNCs في شبكة 3G UTRAN، وفقًا لمعيار 3GPP TS 25.419. يستخدم SABP ترميز ASN.1 PER المحاذي عبر TCP.

نموذج الاتصال

يستخدم SABP نقل TCP وفقًا لمعيار TS 25.414 §7.1.3.3. المنفذ المسجل لدى IANA لـ SABP هو 3452. وفقًا لمعيار TS 25.419 §5، يقوم CBC ببدء الاتصالات للعمليات العادية (Write-Replace، Kill، إلخ) ويبدأ RNC الاتصالات فقط لإشارات الفشل/إعادة التشغيل. يستخدم كلا الجانبين المنفذ الوجهة 3452 عند إنشاء اتصالات جديدة.

• كل اتصال TCP مقبول ينشئ معالج اتصال تحت DynamicSupervisor الخاص باتصال SABP
• يتم تتبع الاتصالات في جدول ETS :sabp_connections
• يتم بث تغييرات حالة الاتصال عبر PubSub إلى واجهة LiveView
• تم تمكين خيار مقبس إبقاء الاتصال نشط TCP حيث لا يحتوي SABP على آلية إبقاء الاتصال نشط على مستوى البروتوكول

تأطير رسالة SABP

تؤطر رسائل SABP عبر TCP مع بادئة طول مكونة من 4 بايتات بنظام big-endian:

+-------------------+---------------------------+
| Length (4 bytes)   | ASN.1 PER Encoded PDU     |
| big-endian uint32  | ...                       |
+-------------------+---------------------------+

يحدد حقل الطول عدد البايتات في الحمولة المشفرة بـ ASN.1 PER التي تليها. قد تصل رسائل متعددة في جزء TCP واحد؛ يقوم معالج الاتصال بتخزينها وإعادة تجميعها حسب الحاجة.

إجراءات SABP

الإجراء	الرمز	الفئة	الاتجاه	الوصف
Write-Replace	0	Class 1	CBC -> RNC	إرسال أو تحديث رسالة بث
Kill	1	Class 1	CBC -> RNC	إيقاف بث نشط
Load-Status-Enquiry	2	Class 1	CBC -> RNC	استعلام عن تحميل الموارد الراديوية
Message-Status-Query	3	Class 1	CBC -> RNC	استعلام عن حالة تسليم البث
Reset	4	Class 1	CBC -> RNC	إعادة تعيين حالة البث على RNC
Restart-Indication	5	Class 2	RNC -> CBC	تم إعادة تشغيل RNC، إعادة إرسال البث النشط
Failure-Indication	6	Class 2	RNC -> CBC	إشارة فشل RNC
Error-Indication	7	Class 2	Either	الإبلاغ عن خطأ في البروتوكول

عناصر المعلومات في SABP

يستخدم بروتوكول SABP عناصر المعلومات (IEs) المعرفة بـ ASN.1. العناصر الرئيسية المستخدمة في Write-Replace:

IE	ID	الأهمية	النوع	الوصف
Broadcast-Message-Content	0	Reject	Binary	محتوى رسالة CBS المشفرة
Category	1	Ignore	Enum	أولوية الرسالة (عالية، عادية، خلفية، افتراضية)
Cause	2	Ignore	Integer	قيمة السبب لإشارات الفشل/الخطأ
Data-Coding-Scheme	4	Ignore	8-bit	كيفية ترميز محتوى الرسالة (مثل 0x0F لـ GSM 7-bit)
Message-Identifier	6	Reject	16-bit	معرف رسالة CB
New-Serial-Number	7	Reject	16-bit	الرقم التسلسلي للبث الجديد/المحدث
Number-of-Broadcasts-Requested	9	Reject	Integer	إجمالي عدد البث (0..65535)
Old-Serial-Number	10	Ignore	16-bit	الرقم التسلسلي للرسالة التي يتم استبدالها (اختياري)
Repetition-Period	13	Reject	Integer	الثواني بين التكرارات (1..4096)
Service-Areas-List	15	Reject	List	المناطق المستهدفة (قائمة SAIs)

معرف منطقة الخدمة (SAI)

يستهدف SABP البث إلى مناطق خدمة محددة يتم التعرف عليها بواسطة SAIs. يتكون كل SAI من:

الحقل	الحجم	الوصف
هوية PLMN	3 بايتات	مشفرة بـ BCD MCC+MNC و��قًا لمعيار 3GPP TS 24.008
LAC	2 بايتات	رمز منطقة الموقع
SAC	2 بايتات	رمز منطقة الخدمة

فئة البث

تحدد IE الفئة الاختيارية أولوية رسالة البث:

الفئة	الوصف
high-priority	أعلى أولوية، تتجاوز البث الآخر
normal-priority	أولوية قياسية
background-priority	أولوية منخفضة، لا تتجاوز
default-priority	افتراضية عند عدم تحديد فئة

معالجة إشارات إعادة التشغيل وإشارات الفشل

عندما يتلقى CBC إشارة إعادة التشغيل من RNC، فإن RNC قد أعيد تشغيله وفقد حالة البث الخاصة به. يجب على CBC إعادة إرسال جميع البث النشط إلى ذلك RNC.

عندما يتلقى CBC إشارة فشل، فإن RNC يبلغ أن بعض مناطق الخدمة قد فقدت القدرة على البث. يتم تسجيل ذلك وإصداره كحدث تلقي.

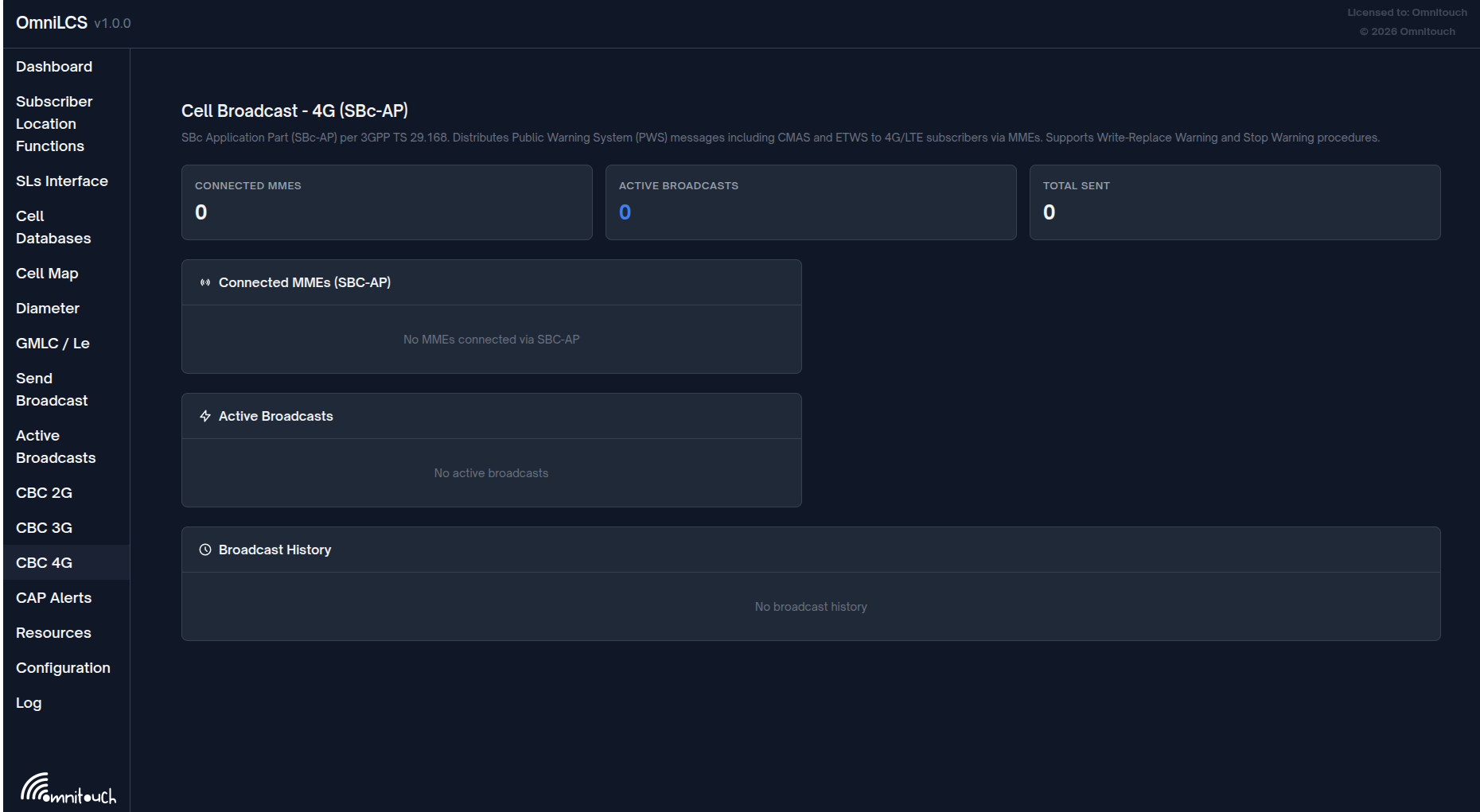

عمليات SBC-AP لشبكة 4G

نموذج الاتصال

وفقًا لمعيار 3GPP TS 29.168 القسم 4.3، يقوم CBC ببدء ارتباطات SCTP إلى كل MME. يس��مع MME على المنفذ 29168 (مسجل لدى IANA). معرف بروتوكول الحمولة SCTP (PPID) لـ SBC-AP هو 24.

تنفذ وسيلة النقل إعادة الاتصال التلقائي مع تراجع أسي:

المعلمة	القيمة	الوصف
تأخير إعادة الاتصال الأولي	5 ثواني	أول تأخير بعد فشل الاتصال
أقصى تأخير لإعادة الاتصال	60 ثانية	أقصى سقف للتراجع
فترة نبض SCTP	10 ثواني	نبض عنوان النظير
الحد الأقصى لإعادة إرسال SCTP	7	قبل إعلان فشل المسار
الحد الأقصى لوقت إعادة إرسال SCTP	30 ثانية	الحد الأقصى لوقت إعادة الإرسال
الحد الأدنى لوقت إعادة إرسال SCTP	1 ثانية	الحد الأدنى لوقت إعادة الإرسال

إجراءات SBC-AP

الإجراء	الرمز	الفئة	الاتجاه	الوصف
Write-Replace-Warning	0	Class 1	CBC -> MME	إرسال أو تحديث رسالة تحذير
Stop-Warning	1	Class 1	CBC -> MME	إيقاف تحذير نشط
Error-Indication	2	Class 2	Either	الإبلاغ عن خطأ في البروتوكول
PWS-Restart-Indication	3	Class 2	MME -> CBC	تم إعادة تشغيل MME، إعادة إرسال التحذيرات النشطة
PWS-Failure-Indication	4	Class 2	MME -> CBC	فشل eNB، فقدت الخلايا القدرة على البث

عناصر IE لطلب Write-Replace-Warning

IE	ID	الأهمية	النوع	الوصف
Message-Identifier	5	Reject	16-bit	معرف رسالة CB (مثل 0x1112 لـ CMAS)
Serial-Number	11	Reject	16-bit	الرقم التسلسلي مع نطاق جغرافي، رمز الرسالة، رقم التحديث
List-of-TAIs	14	Reject	List	هويات مناطق التتبع للبث
Warning-Area-List	15	Ignore	Choice	المنطقة المستهدفة (قائمة TAI، قائمة خلايا، أو منطقة طوارئ)
Repetition-Period	10	Reject	Integer	الثواني بين التكرارات (0..4096)
Number-of-Broadcasts-Requested	7	Reject	Integer	إجمالي عدد البث (0..65535)
Warning-Type	18	Ignore	2 bytes	نوع تحذير ETWS + علامات التفعيل
Data-Coding-Scheme	3	Ignore	8-bit	كيفية ترميز محتوى الرسالة
Warning-Message-Content	16	Ignore	Binary	صفحات CBS المشفرة
Omc-Id	19	Ignore	Binary	معرف مركز العمليات
Concurrent-Warning-Message-Indicator	20	Reject	Boolean	السماح بالتحذيرات المتزامنة

عناصر IE لطلب Stop-Warning

IE	ID	الأهمية	الوصف
Message-Identifier	5	Reject	معرف رسالة CB لإيقافها
Serial-Number	11	Reject	الرقم التسلسلي للبث لإيقافه
List-of-TAIs	14	Reject	(اختياري) تحديد الإيقاف لمناطق TAIs معينة
Warning-Area-List	15	Ignore	(اختياري) تحديد الإيقاف لمناطق معينة

معالجة إشارة PWS-Restart-Indication

عندما يتلقى CBC إشارة PWS-Restart-Indication من MME، فإنه يعيد إرسال جميع البث النشط (تلك التي في حالة :sent أو :acknowledged) إلى ذلك MME. يضمن ذلك استمرارية البث بعد إعادة تشغيل MME.

معالجة إشارة PWS-Failure-Indication

عندما يتلقى CBC إشارة PWS-Failure-Indication، فإنه يضع علامة على البث المتأثر مع استجابة :pws_failure لارتباط MME المبلغ عنه. يتم تسجيل ذلك كتحذير.

تنسيق الرسائل

ترميز GSM 7-bit

الترميز الافتراضي لرسائل CBS. تحتوي كل صفحة CBS على ما يصل إلى 93 سبتيت مضغوطة في 82 بايت.

تقوم الأبجدية الافتراضية لـ GSM 7-bit بتمثيل الأحرف اللاتينية القياسية بالإضافة إلى الأحرف اليونانية والرموز الخاصة. الأحرف غير الموجودة في الأبجدية الأساسية تستخدم جدول التمديد (تسلسل الهروب 0x1B + رمز التمديد)، مما يستهلك سبتيتين.

البنية الثنائية لمحتوى رسالة التحذير:

+----------+-------------------------------------------+
| Num Pages| Page 1 (82 bytes packed + 1 byte length) |
| (1 byte) | Page 2 ...                                |
+----------+-------------------------------------------+

ترميز UCS-2

للنصوص غير اللاتينية (CJK، العربية، التايلاندية، إلخ). تحتوي كل صفحة CBS على ما يصل إلى 40 حرف UCS-2 (80 بايت من بيانات UTF-16BE)، مملوءة إلى 82 بايت.

مخطط ترميز البيانات (DCS)

الترميز	قيمة DCS	الوصف
GSM 7-bit	0x0F	الأبجدية الافتراضية لـ GSM 7-bit، اللغة غير محددة
UCS-2	0x48	UCS-2 (UTF-16BE)، اللغة غير محددة

يمكن تعيين DCS بشكل صريح لكل بث أو يتم اشتقاقه تلقائيًا من معلمة الترميز.

بنية الرقم التسلسلي

وفقًا لمعيار 3GPP TS 23.041 القسم 9.4.1.2.1، يحتوي الرقم التسلسلي المكون من 16 بت على بنية داخلية:

+----+------------+--------+
| GS | Msg Code   | Update |
| 2b | 10 bits    | 4 bits |
+----+------------+--------+

الحقل	البتات	الوصف
النطاق الجغرافي (GS)	15-14	0 = فوري على مستوى الخلية، 1 = على مستوى PLMN، 2 = على مستوى LA/TA، 3 = على مستوى الخلية
رمز الرسالة	13-4	يحدد الب�� ضمن نطاقه (0..1023)
رقم التحديث	3-0	يتم زيادته لتحديث الرسائل (0..15)

تقوم الدالة المساعدة MessageFormatter.build_serial_number/3 بإنشاء رقم تسلسلي من هذه المكونات.

أنواع التحذيرات (ETWS)

تكون IE نوع التحذير 2 بايت وفقًا لمعيار 3GPP TS 23.041 القسم 9.3.24:

نوع التحذير	قيمة بايت 1	الوصف
زلزال	0x00	تحذير من الزلزال
تسونامي	0x01	تحذير من تسونامي
زلزال + تسونامي	0x02	زلزال وتسونامي معًا
اختبار	0x03	تحذير اختبار
آخر	0x04	طوارئ أخرى

علامات التفعيل للبايت 2 (الافتراضي 0xC0):

البت	القيمة	الوصف
البت 8	0x80	تنبيه المستخدم الطارئ (تفعيل نغمة التحذير/اهتزاز)
البت 7	0x40	نافذة منبثقة (عرض الرسالة تلقائيًا على الشاشة)

يتم تعيين كلا البتين بشكل افتراضي (0xC0) لضمان أقصى رؤية.

إدارة حالة البث

دورة حياة الحالة

الاستمرارية

يتم الاحتفاظ بالبث النشط لشبكات 2G و3G و4G في priv/active_broadcasts.json كـ JSON. عند بدء التشغيل، يقوم المحرك بإعادة تحميل هذا الملف لاستعادة حالة البث. يسمح ذلك لـ CBC بإعادة إرسال التحذيرات النشطة بعد إعادة تشغيل التطبيق. يخزن ملف الاستمرارية ثلاثة خرائط بث منفصلة: active_broadcasts_4g، active_broadcasts_3g، وactive_broadcasts_2g3g.

تتبع الاستجابة

بالنسبة لبث 4G، يبدأ كل send_broadcast_4g مؤقت مهلة استجابة لمدة 30 ثانية. يتم ربط الاستجابات من MMEs بواسطة Message-Identifier وSerial-Number. يتم إلغاء المؤقت عندما تستجيب جميع نظيرات MME المتوقعة. يتم تسجيل الأقران الذين تجاوزوا المهلة مع سبب :timeout.

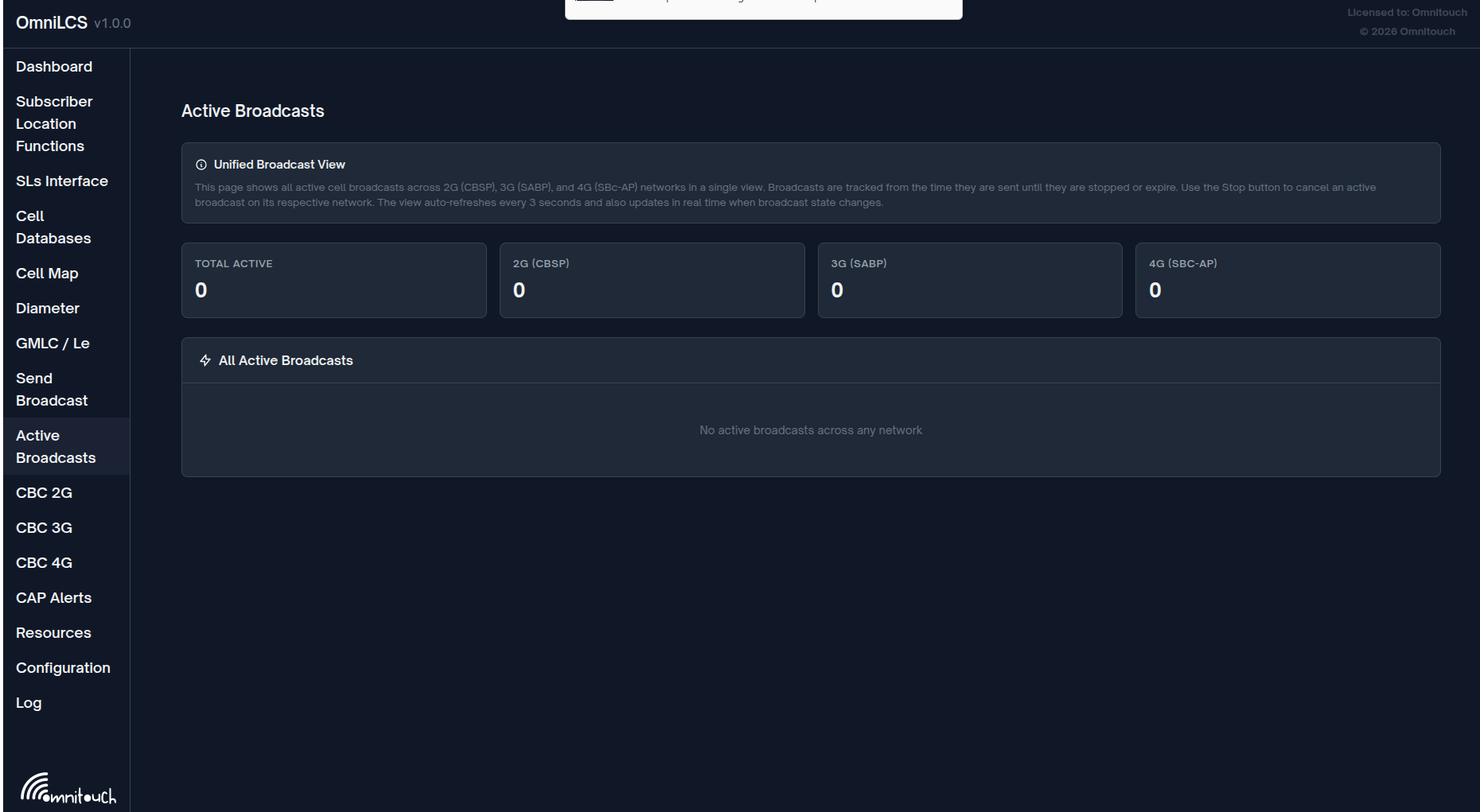

عرض البث النشط

تقدم صفحة البث النشط عرضًا موحدًا لجميع البث الجاري عبر شبكات 2G و3G و4G.

تاريخ البث

يحافظ المحرك على تاريخ متداول لأحدث 100 بث 4G لواجهة LiveView واستعلامات API.

استكشاف الأخطاء وإصلاحها

لا توجد MMEs متصلة (SBC-AP)

1. تحقق من أن تكوين mme_peers يحتوي على عناوين IP والمنافذ الصحيحة
2. تحقق من أن local_ip يمكن الوصول إليه من شبكة MME
3. ابحث عن أخطاء اتصال SCTP في السجل: SBC-AP: فشل الاتصال بـ MME
4. تحقق من أن SCTP غير محجوب بواسطة جدران الحماية (البروتوكول 132)
5. تأكد من أن MME يستمع على المنفذ 29168

لا توجد BSCs متصلة (CBSP)

1. تحقق من تكوين listen_ip و listen_port تحت :cbsp
2. تحقق من أن منفذ TCP 48049 غير محجوب بواسطة جدران الحماية
3. ابحث عن أخطاء القبول: فشل قبول CBSP
4. تأكد من أن BSC تم تكوينه مع عنوان IP وم��فذ CBC

لا توجد RNCs متصلة (SABP)

1. تحقق من تكوين listen_ip و listen_port تحت :sabp
2. تحقق من أن منفذ TCP 3452 غير محجوب بواسطة جدران الحماية
3. ابحث عن أخطاء القبول: فشل قبول SABP
4. تأكد من أن RNC تم تكوينه مع عنوان IP ومنفذ CBC
5. تحقق من السجلات عن رسائل SABP connection closed by peer أو SABP TCP error

لم يتم تسليم البث

1. تحقق من جدول البث النشط لحالة الاستجابة
2. ابحث عن رسائل WRITE-REPLACE FAILURE أو KILL FAILURE في سجل رسائل CBSP/SABP
3. تحقق من أن تنسيق قائمة الخلايا يتطابق مع ما يتوقعه BSC/RNC/MME
4. بالنسبة لـ 4G، تحقق من أن قيم TAC صالحة لـ MME المستهدف
5. بالنسبة لـ 3G، تحقق من أن معرفات منطقة الخدمة (SAIs) صالحة لـ RNC المستهدف
6. تحقق من تاريخ البث للمدخلات التي تجاوزت المهلة

مشكلات الترميز

1. بالنسبة للنصوص غير اللاتينية، تأكد من اختيار ترميز :ucs2
2. تحقق من أن DCS يتطابق مع الترميز (0x0F لـ GSM 7-bit، 0x48 لـ UCS-2)
3. ي��كن أن يمثل GSM 7-bit الأبجدية الافتراضية لـ GSM فقط؛ يتم استبدال الأحرف غير المدعومة بـ ؟

مراجع 3GPP

المواصفة	العنوان
TS 25.419	واجهة UTRAN Iu-BC: بروتوكول بث منطقة الخدمة (SABP)
TS 29.168	واجهات مركز بث الخلايا مع نواة الحزمة المتطورة (SBC-AP)
TS 48.049	بروتوكول مركز بث الخلايا (CBSP)
TS 23.041	التنفيذ الفني لخدمة بث الخلايا (CBS)
TS 23.038	الأبجديات والمعلومات الخاصة باللغة (DCS، GSM 7-bit)
TS 24.008	مواصفة طبقة الراديو المتنقل 3 (ترميز هوية PLMN)
