Serveur d'Attribution : OmniSEP

Le Serveur d'Attribution (OmniSEP) décide quels services un abonné et son appareil sont autorisés à utiliser. Lorsqu'un téléphone demande s'il peut activer VoWiFi, VoLTE ou Appels Wi‑Fi, ou exécute le provisionnement d'appareil ODSA pour ajouter ou activer un appareil, il se connecte au serveur d'attribution. Le serveur autorise la demande via l'interface d'attribution (TS.43), résout les données de l'abonné via Diameter, et applique les profils de service XCAP de l'abonné. OmniWeb présente ses attributions en direct, l'activité, les sessions, les jetons, les pairs Diameter et les profils XCAP sur une page d'élément ; des graphiques de volume et de tendance vivent sur les tableaux de bord Grafana accessibles depuis la même page.

← Guide des Opérations

OmniSEP est une page d'élément par instance accessible depuis la barre latérale lorsque l'on est dans l'inventaire du site. Tout le trafic passe par le proxy backend d'OmniWeb vers l'API du serveur d'attribution, de sorte qu'il reste derrière la seule passerelle authentifiée. Le lien de documentation dans l'en-tête de la page (le bouton d'aide contextuelle) ouvre cette page. Elle est organisée en onglets.

Aperçu​

Le tableau de bord d'aperçu du Serveur d'Attribution : état du système, sessions et jetons actifs, santé de l'attribution et de Diameter

L'onglet d'accueil est une lecture de santé sur écran unique pour le serveur d'attribution : son état du système, le nombre de sessions et jetons actifs, les abonnés portant des attributions personnalisées, et la santé de ses pairs Diameter. C'est le moyen le plus rapide de confirmer que le serveur est opérationnel et autorise les appareils.

Attributions​

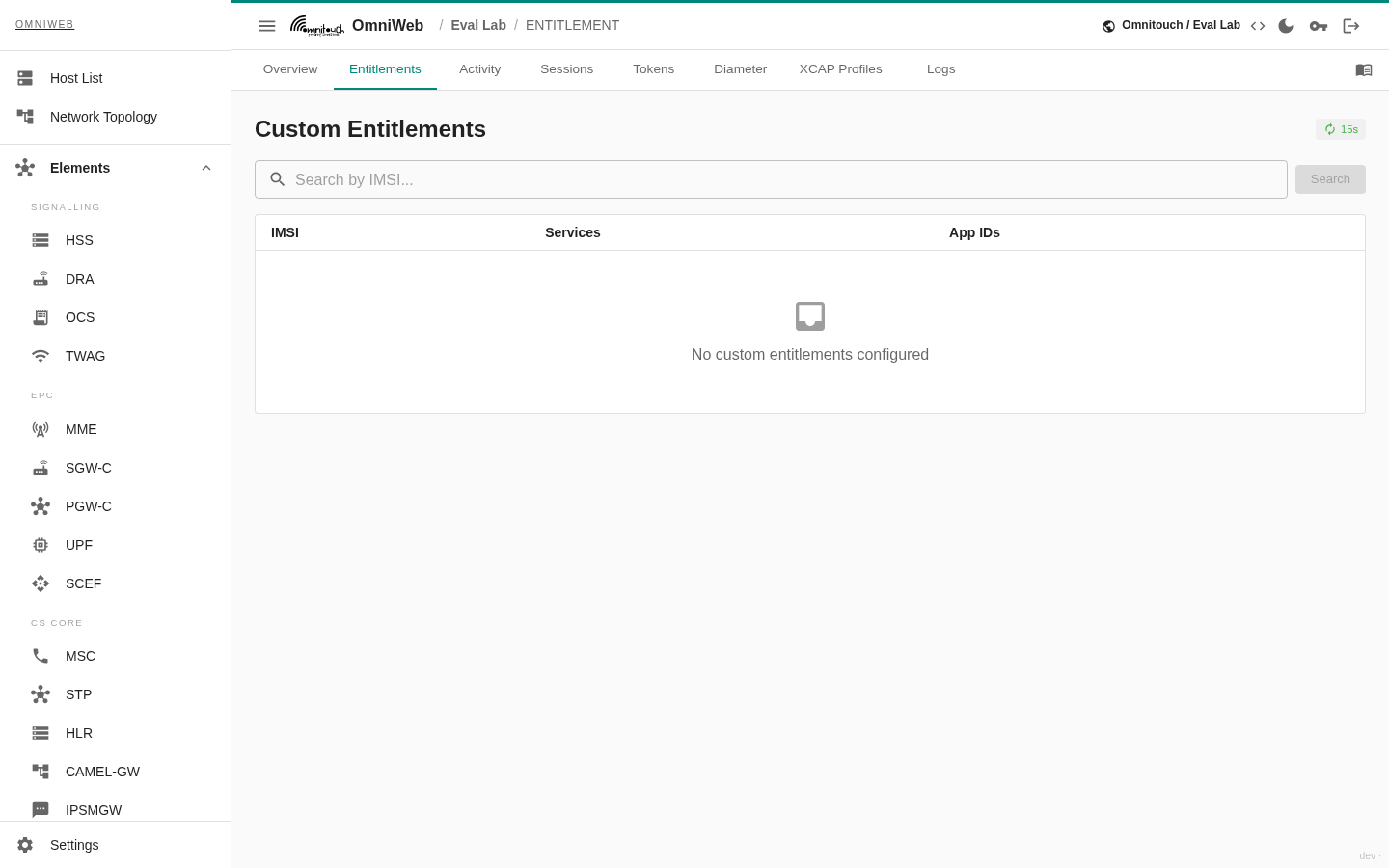

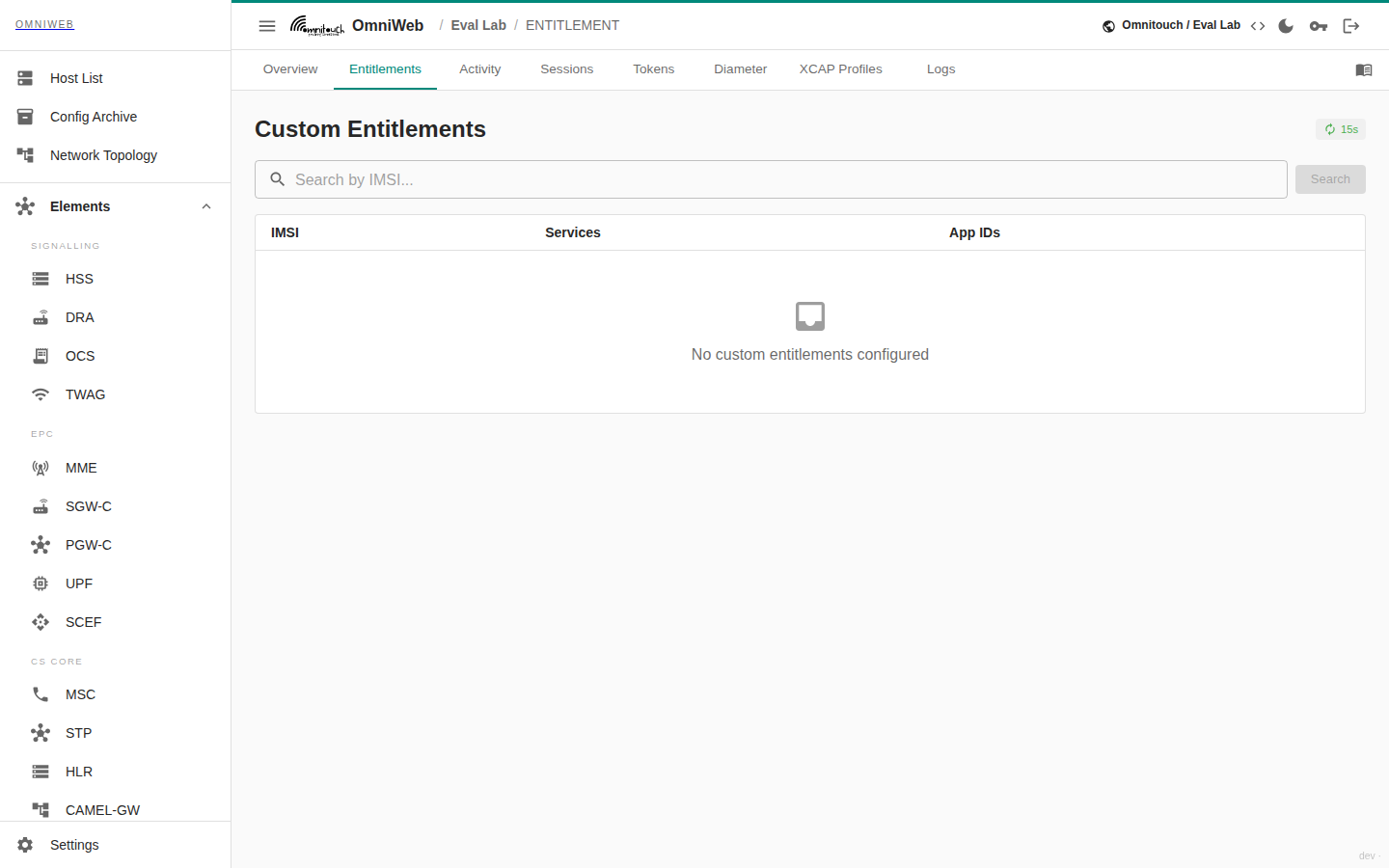

L'onglet Attributions répertoriant les abonnés qui portent des attributions de service personnalisées

Les abonnés qui portent des attributions personnalisées : des remplacements pour l'ensemble de services par défaut, par abonné. Ouvrez un abonné pour voir quels services sont activés pour lui. Un opérateur peut supprimer toutes les attributions d'un abonné pour le ramener à la valeur par défaut du réseau. Cela est utile pour effacer un mauvais remplacement lors d'un incident.

Activité​

L'onglet Activité répertoriant les enregistrements récents de demandes d'attribution avec l'appareil, le service et le résultat

Les enregistrements récents d'activité : un fil des demandes d'attribution que le serveur a traitées, chacune montrant l'abonné ou l'appareil, le service demandé et le résultat. Ouvrez un enregistrement pour ses détails. C'est la piste d'audit pour confirmer si un téléphone a réellement demandé VoWiFi/VoLTE et quelle réponse lui a été donnée.

Sessions​

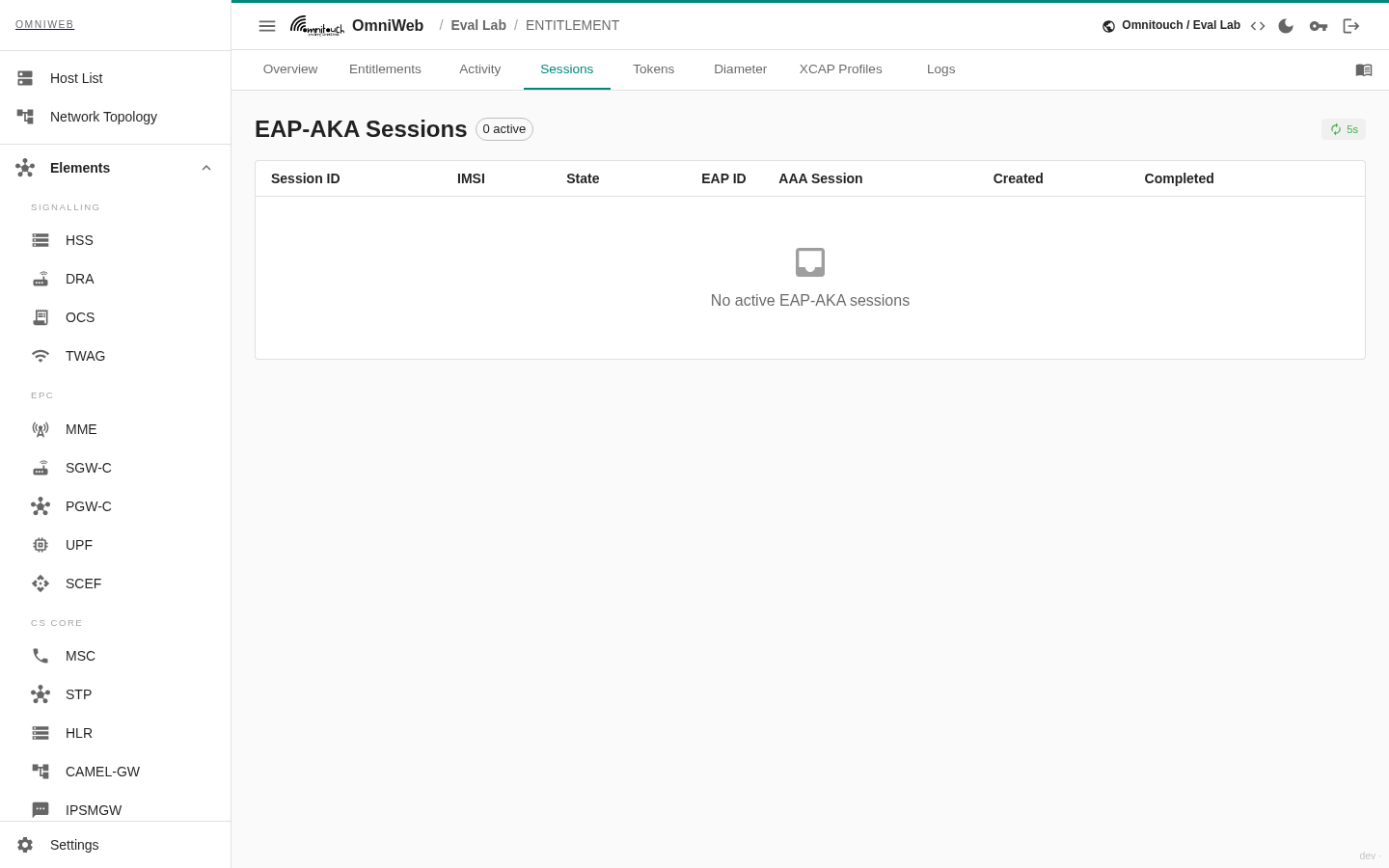

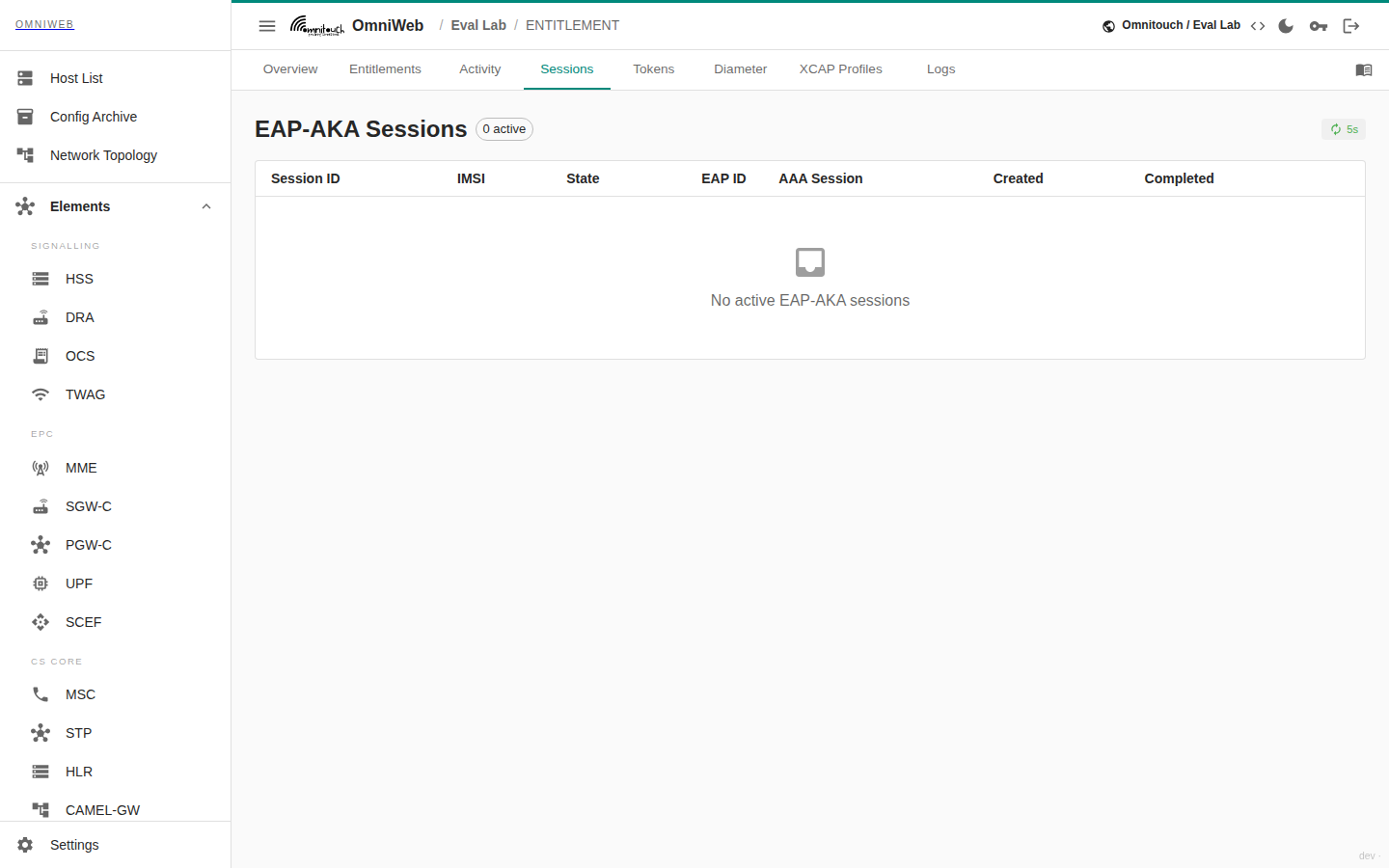

L'onglet Sessions répertoriant les sessions d'authentification EAP‑AKA actives

Les sessions EAP‑AKA actives que le serveur maintient pour l'authentification des appareils, chacune avec son identité d'abonné et son état. Une session individuelle peut être expirée depuis ici pour forcer un appareil à se ré-authentifier. C'est le moyen le plus rapide d'effacer une session qui est bloquée.

Jetons​

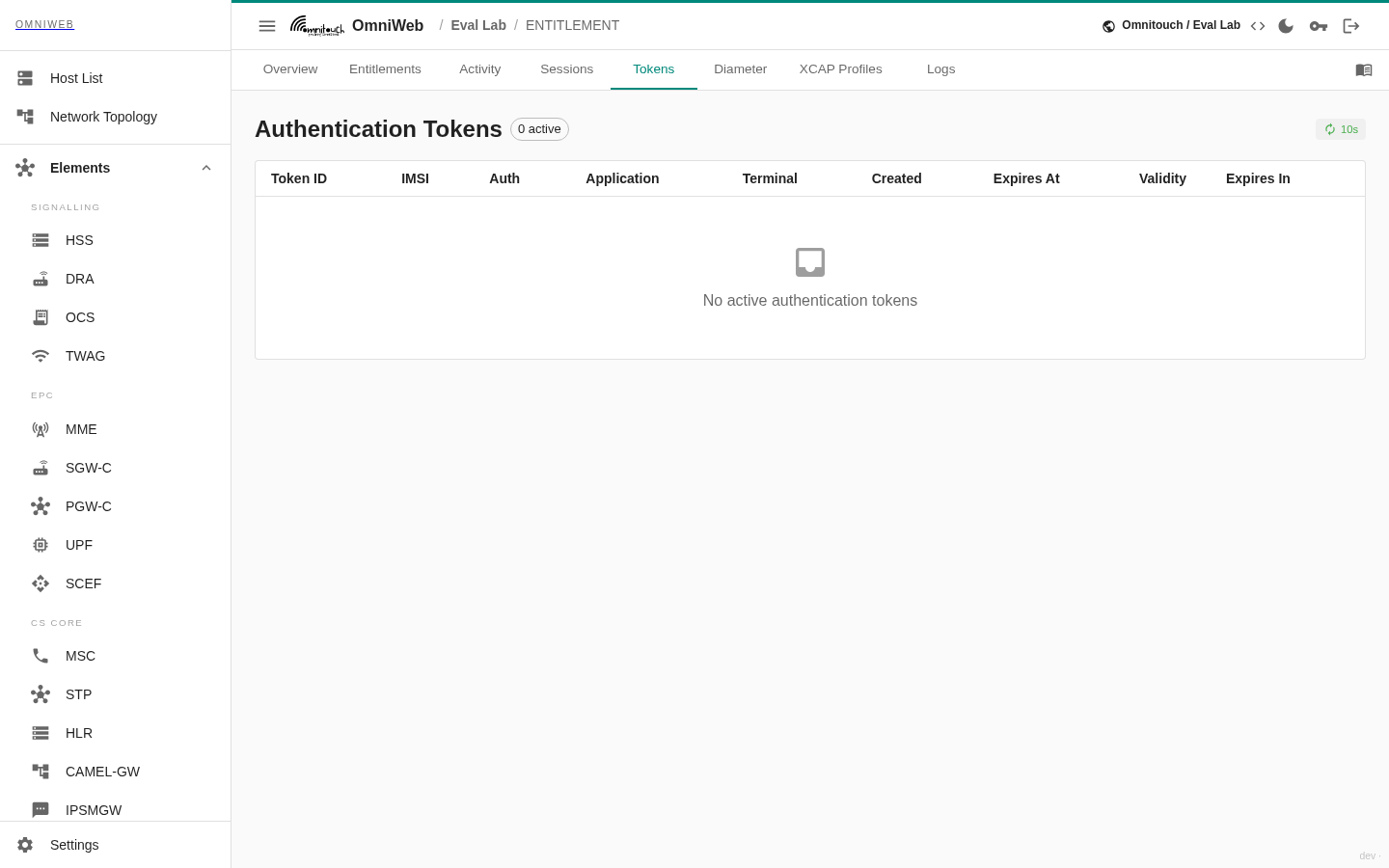

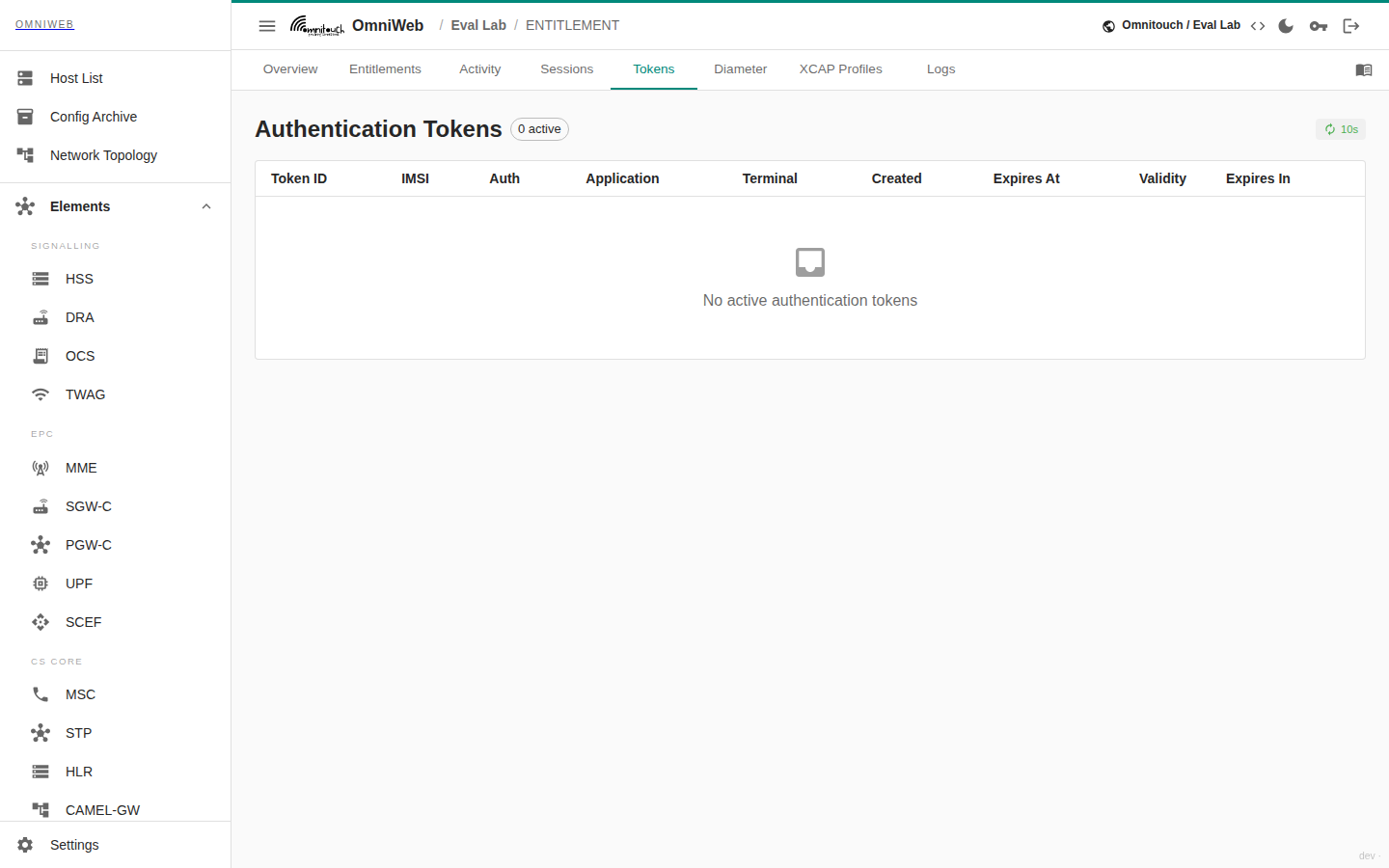

L'onglet Jetons répertoriant les jetons d'authentification actifs émis aux appareils

Les jetons d'authentification actifs que le serveur a émis aux appareils après leur authentification. Chaque jeton peut être révoqué individuellement, ce qui retire l'autorisation d'un appareil et nécessite qu'il s'authentifie à nouveau. C'est l'équivalent d'attribution de forcer une nouvelle connexion.

Diameter​

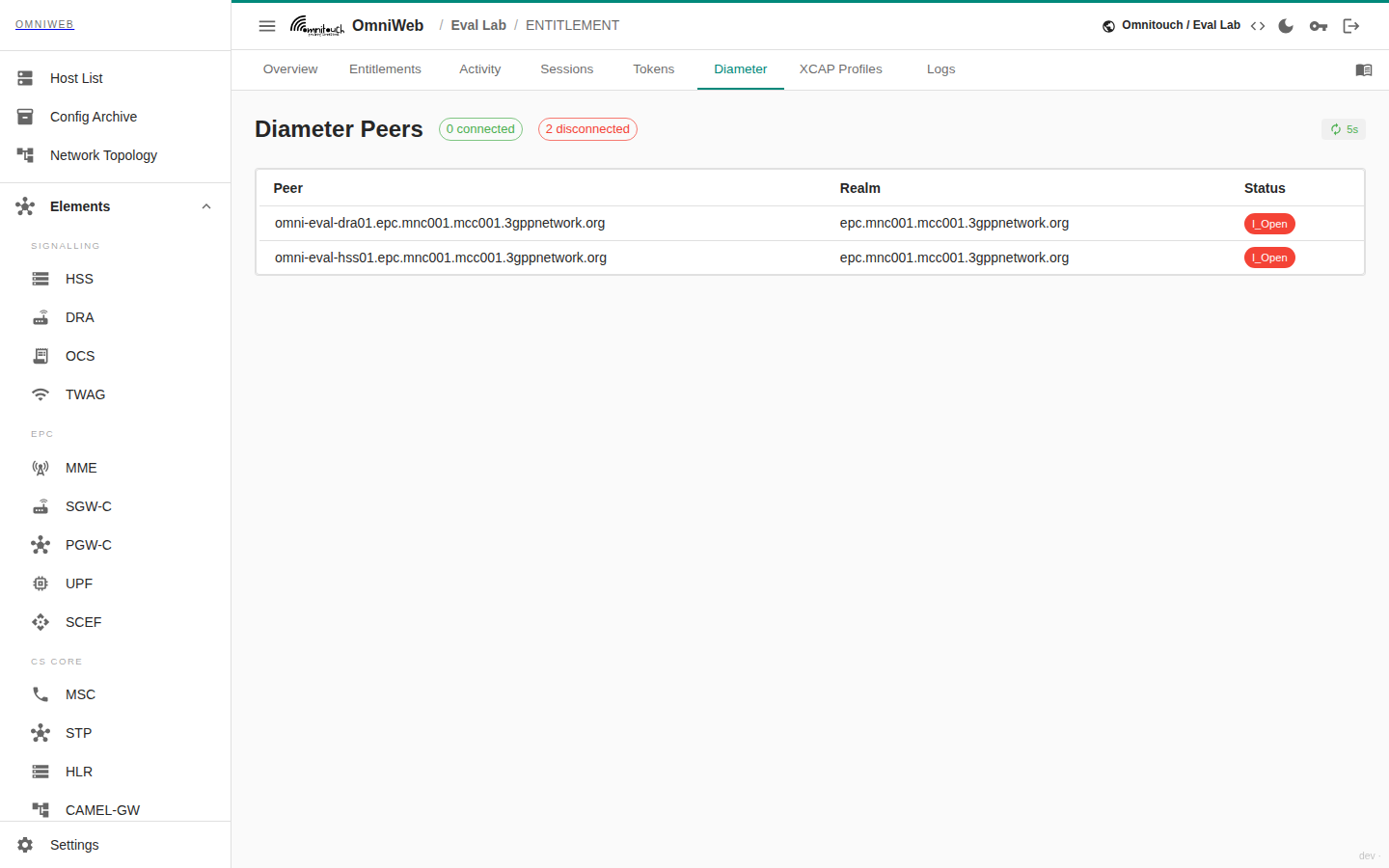

L'onglet Diameter montrant les pairs Diameter du serveur d'attribution et leur état de connexion

Les pairs Diameter auxquels le serveur d'attribution se connecte pour les données des abonnés, avec l'état de connexion de chaque pair. Lorsque les décisions d'attribution commencent à échouer pour des raisons qui ressemblent à des données d'abonné manquantes, cet onglet est l'endroit où vous confirmez que le chemin Diameter est opérationnel.

Profils XCAP​

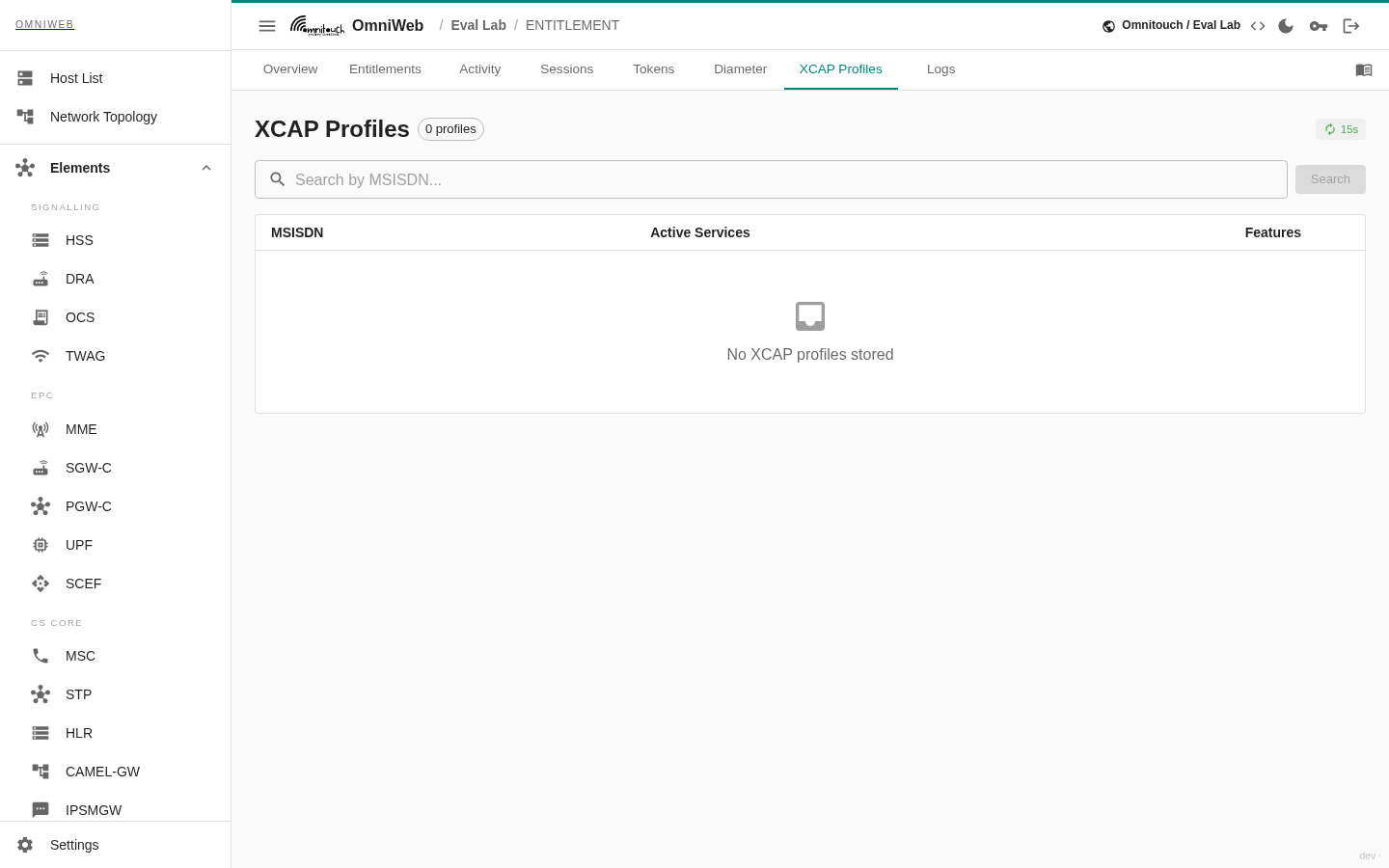

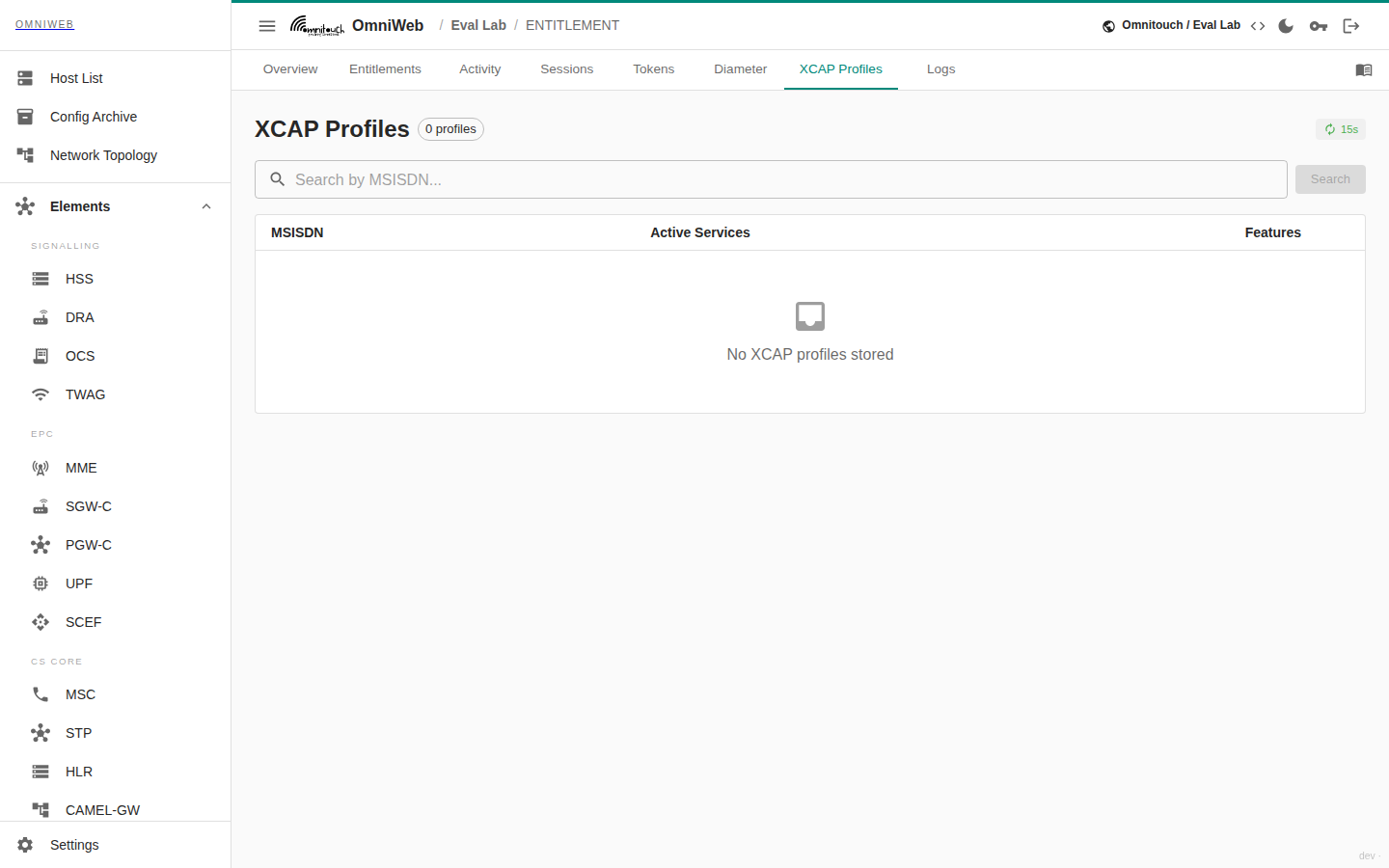

L'onglet Profils XCAP répertoriant les profils de service XCAP par abonné

Les profils XCAP : les paramètres de service par abonné (tels que la configuration de services supplémentaires) que le serveur d'attribution applique. Ouvrez un profil pour le lire. Un profil peut être supprimé pour effacer les paramètres stockés d'un abonné et revenir à la valeur par défaut.

Journaux​

L'onglet Journaux suit la sortie de journal en direct du serveur d'attribution pour le dépannage d'un seul serveur sans quitter OmniWeb.

Tableaux de bord de surveillance​

Les taux de demande, les compteurs par service et d'autres séries temporelles pour le serveur d'attribution sont présentés sous forme de tableaux de bord Grafana, accessibles depuis la page d'élément. OmniWeb ne duplique pas ces graphiques nativement.

Connexes​

  • Le HSS détient les données des abonnés que les demandes Diameter du serveur d'attribution résolvent.
  • Le CSCF et le TAS fournissent les services VoLTE/VoWiFi que le serveur d'attribution autorise.
  • Le ePDG et le TWAG transportent l'accès aux appels Wi‑Fi que le serveur d'attribution active.
  • Le DRA relaie le signalement Diameter du serveur d'attribution à ses pairs.
