Guide des Opérations OmniWeb
OmniWeb est le portail de gestion unifié et basé sur le web d'Omnitouch pour l'ensemble d'un réseau mobile central. C'est une interface unique qui regroupe la surveillance en temps réel, la configuration, le traçage des protocoles, l'analyse des journaux, les tableaux de bord et la gestion du cycle de vie des logiciels pour chaque fonction de réseau (NF) dans une seule interface — EPC, IMS, CS Core, 5G Core, SS7, messagerie, facturation et l'infrastructure de support qui les fait fonctionner.
Au lieu de se connecter à une douzaine de CLIs d'éléments, Grafana, Loki et Homer séparément, un opérateur ouvre OmniWeb et peut :
- Voir l'ensemble du réseau d'un coup d'œil à travers des cartes topologiques interactives et la santé par élément.
- Afficher, modifier et changer les configurations des NF — ajouter une route dans le SMSC, provisionner un abonné dans le HSS, libérer une session sur le UPF — à travers une interface utilisateur cohérente.
- Regarder des journaux structurés en temps réel pour n'importe quel élément et tracer un seul abonné à travers tout le réseau (Diameter, GTP-C, PFCP, SIP, MAP).
- Ouvrir des tableaux de bord et des statistiques Grafana intégrés en ligne, sans quitter le portail.
- Gérer les versions de logiciels et le cycle de vie à travers la flotte.
Chaque fonction de réseau est opérée à travers le même ensemble de modèles. Ce guide documente ces modèles génériques une fois — ils s'appliquent à chaque NF.

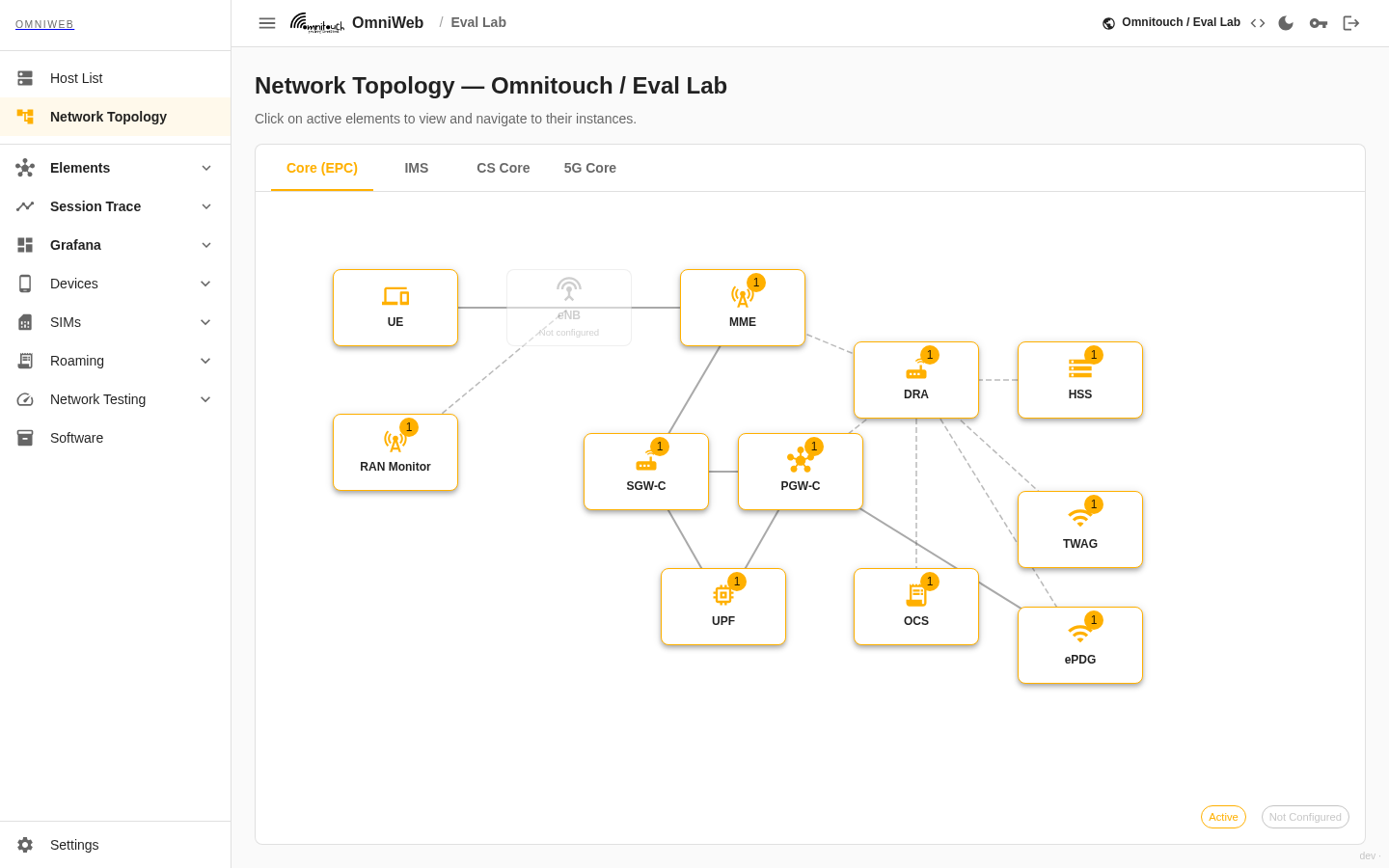

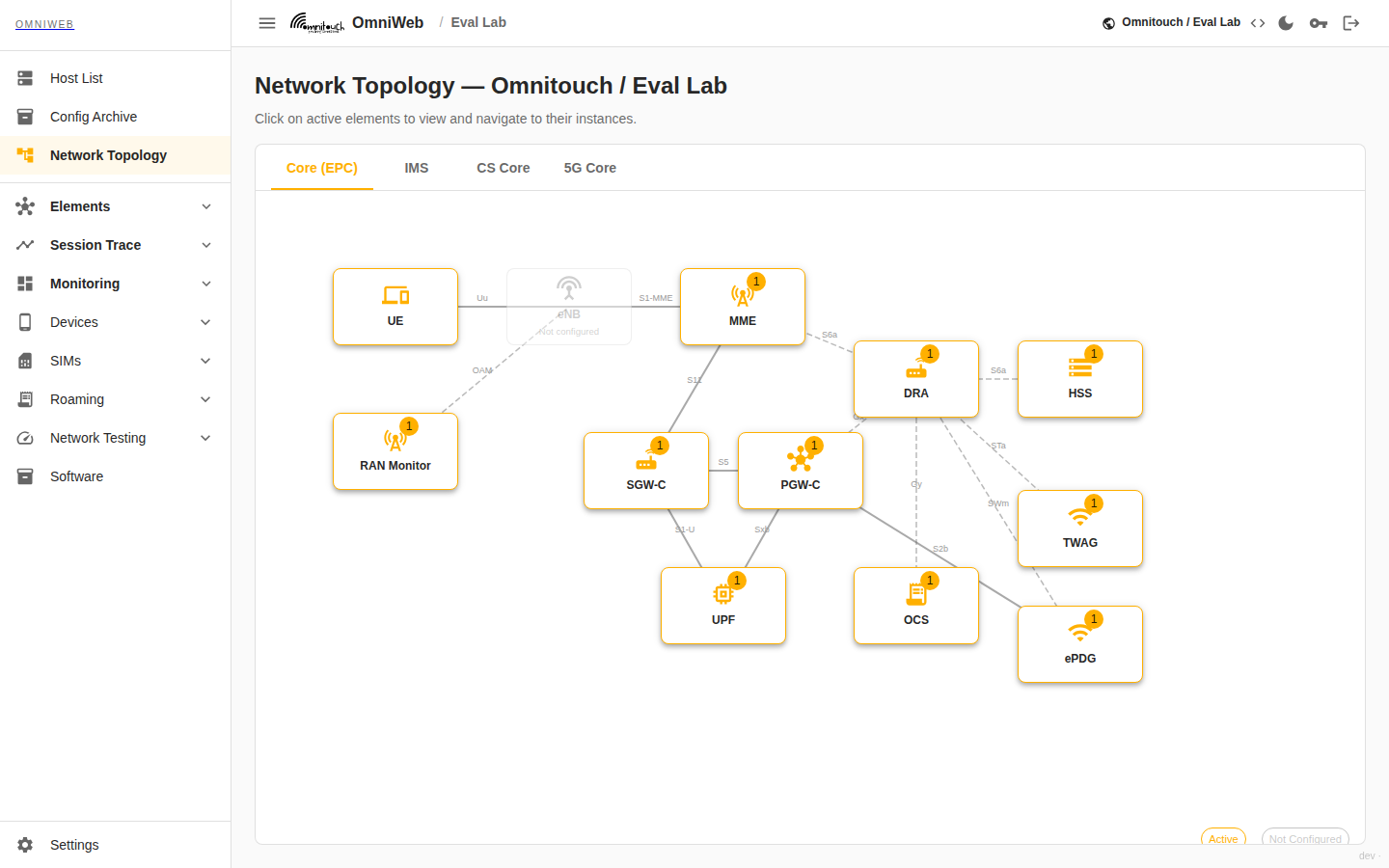

La vue topologique d'OmniWeb — la vue unique à travers EPC, IMS, CS Core et 5G Core. Les éléments actifs sont cliquables et mènent directement à leurs pages de gestion.
Parce qu'OmniWeb consomme la télémétrie de signalisation du réseau lui-même, il peut reconstruire le flux d'appel d'un seul abonné en direct — pas de capture de paquets à télécharger — et le dessiner comme une échelle chronologique à travers chaque élément qui l'a touché :

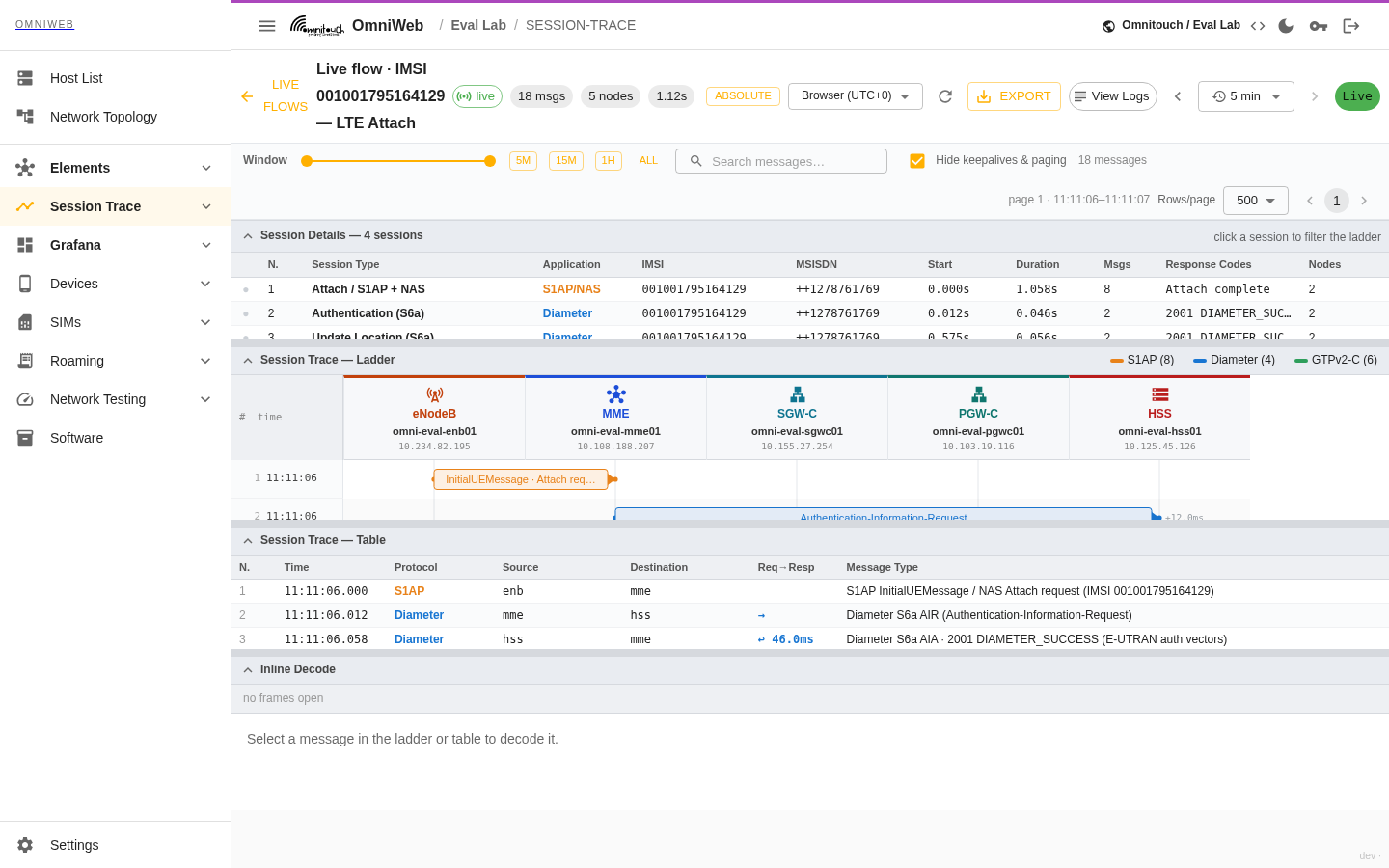

Flux de Traçage de Session en Direct — l'attachement LTE d'un abonné reconstruit directement à partir de la télémétrie de signalisation du réseau, corrélant S1AP, Diameter S6a et GTP-C à travers l'eNodeB, MME, HSS, SGW-C et PGW-C sur une échelle. Cliquez sur n'importe quel message pour son décodage et son hexadécimal. Voir Journaux & Traçage des Abonnés.
Carte de Documentation
Commencez Ici
- Architecture — Comment fonctionne OmniWeb : le SPA, le proxy backend, le modèle de configuration, et comment il communique avec chaque NF, Loki et Grafana.
- Opérations Communes — Les modèles partagés par chaque élément : comment afficher, modifier et changer les configurations des NF ; comment lire les journaux ; comment le polling, la visualisation de configuration et le RBAC se comportent. Lisez ceci une fois et cela s'applique partout.
Observabilité & Dépannage
- Tableaux de Bord & Statistiques Grafana — Tableaux de bord intégrés, statistiques des éléments et alertes.
- Journaux & Traçage des Abonnés — Journaux structurés Loki en temps réel, Traçage de Session à travers le réseau (suivre un abonné de bout en bout), et capture SIP Homer.
- Homer — Capture SIP — L'interface utilisateur de capture SIP Homer intégrée et auto-authentifiée : rechercher des SIP capturés et reconstruire l'échelle de signalisation d'un appel ; comment cela diffère du Traçage de Session.
- Traçage d'Appel (SIP Trace) - Rechercher des appels enregistrés, ouvrir un détail complet d'appel avec qualité vocale par segment (MOS) et gigue, suivre l'échelle SIP multi-sauts à travers l'IMS, visualiser le graphique QoS, écouter l'audio enregistré, télécharger le PCAP, et regarder des appels en direct et la santé de l'agent de capture. Alimenté par des agents de capture de paquets intégrés sur les éléments IMS.
- Topologie du Réseau — Les vues de topologie à panneau unique et la liste des hôtes de l'infrastructure.
- Archive de Configuration - Sauvegardes de configuration des appareils : les routeurs envoient leur propre exportation à OmniWeb via FTP, et l'archive garde chaque version consultable, triable et diffable.
Plateforme
- Référence API (OpenAPI / Swagger) — Parcourez et essayez l'API REST du contrôleur à
/api/docs; la spécification OpenAPI se trouve à/api/openapi.json. - Gestion des Logiciels — Versionnage, dépôt APT et cycle de vie des logiciels.
- Appareils de Test — Contrôlez à distance des téléphones connectés ADB sur des sites distants ; passez des appels, envoyez des SMS, et exécutez des tests VoLTE / signal / connectivité programmés exportés vers Prometheus.
- Simulateur RAN — Mettez en place des eNodeBs et UEs virtuels pour exercer un cœur en direct sans matériel : attachements, sessions de données, enregistrement IMS avec localisation cellulaire, SMS/appels, scénarios de panne et tests de charge — pilotables depuis les Appareils de Test.
- Tests Réseau (Test de Charge) — Générer une charge de signalisation synthétique sur un cœur en direct avec le Simulateur RAN : attachements, sessions de données et enregistrements IMS, exécutés à la demande ou selon un calendrier avec résultats exportés vers Prometheus.
- Noyau 5G — Tableaux de bord par NF pour le plan de contrôle 5GC (NRF, AMF, SMF, UDM/UDR, AUSF, PCF, CHF, NSSF, BSF, SCP) : santé, enregistrements, contextes UE, sessions PDU, pools IP SMF et actions de nettoyage d'état.
- Éditeur de Site — Lisez le fichier de configuration brut par site (éléments, hôtes,
fivegc, surveillance) dans un visualiseur avec syntaxe colorée ; la source de vérité dont OmniWeb tire chaque site. - OmniRoam — Automatisation des Tests de Roaming — Exécutez automatiquement les livres de tests de roaming GSMA (IR.38, IR.48, VoLTE) contre un réseau en direct, capturez les réussites/échecs avec preuves, planifiez des exécutions régulières et exportez le workbook GSMA complété. Liens vers Livres de Test, Exécution de Tests, l'Explorateur de Livres de Test, et Documents Complétés.
- OmniRoam — Accords de Roaming & Automatisation des Emails — Le côté commercial/provisionnement d'OmniRoam : transférez un email partenaire et OmniRoam extrait les faits, crée ou met à jour l'accord, génère et signe électroniquement les documents AA.12/AA.13/CLL/TCC/TNS, les archive, et élève des ordres de travail avec des notifications webhook + email à l'assigné.
- Banque SIM — Inventaire distribué de chaque SIM dans chaque lecteur à travers tous les agents — centré sur le lecteur, avec présence de carte, identité, et outils de système de fichiers/APDU par emplacement.
- Outils de Carte SIM — Outils bas niveau par carte qui atteignent n'importe quel lecteur sur n'importe quel agent : l'Explorateur de Système de Fichiers SIM (parcourir/modifier/décoder les EFs), le Terminal APDU (envoyer des APDUs bruts, session unique ou état), le Journal APDU (trace modem↔SIM en direct), et gestion des profils eSIM (eUICC).
- Kit d'Outils SIM (STK) — Client applet STK interactif. Naviguez dans les menus opérateurs, déclenchez des services résidents sur la SIM, et exécutez des commandes proactives sur n'importe quelle carte dans un lecteur connecté.
- SIM à Distance & SIM Virtuelle — Présentez n'importe quelle SIM à n'importe quel modem sur le réseau via des émulateurs de carte, et émulez une SIM virtuelle (image sauvegardée + clés HSS) afin qu'un modem s'attache comme un abonné pour lequel vous n'avez pas de carte physique.
- Gestion OTA des SIM — Lire et éditer les fichiers d'une SIM distante par voie aérienne avec des paquets RFM/RAM sécurisés (03.48 / SCP80) — un lecteur sur l'hôte, un agent distant, ou SMPP vers une SIM de terrain — plus des profils de sécurité réutilisables et des campagnes de diffusion.
- Authentification & Contrôle d'Accès — Vue d'ensemble du modèle de contrôle d'accès, liant à :
- Connexion & Sessions JWT — flux de connexion, durée de vie du token, une connexion s'étend sur la pile.
- Contrôle d'Accès Basé sur les Rôles — permissions et application par élément, par méthode.
- Connexion par Clé SSH — accès SSH central à l'hôte, clés servies en direct depuis OmniWeb.
- Journal d'Audit — audit du portail, de la connexion SSH et des commandes.
Architecture en Un Coup d'Œil
Chaque requête du navigateur porte un JWT. Le backend le vérifie, vérifie les permissions basées sur les rôles pour l'élément cible et la méthode HTTP, puis transmet (proxy) l'appel à l'API de gestion propre de l'élément. Grafana, Loki et Homer sont accessibles via la même passerelle authentifiée, donc une seule connexion OmniWeb gouverne l'ensemble de la pile. Voir Architecture pour le détail complet.
Fonctions de Réseau Supportées
OmniWeb administre chaque fonction dans le cœur Omnitouch. Elles sont toutes gérées à travers les mêmes modèles génériques décrits dans Opérations Communes — ceci est l'inventaire de ce qui peut être administré, pas un manuel par élément.
| Domaine | Fonctions de réseau |
|---|---|
| EPC | HSS, MME, SGW-C, PGW-C / SMF, UPF |
| Noyau 5G | AMF, SMF, UDM, UDR, AUSF, PCF, NSSF, BSF, SCP, CHF, NRF |
| IMS | P-CSCF, I-CSCF, S-CSCF, TAS, ePDG, Droit (OmniSEP) |
| CS Core & SS7 | MSC, STP, HLR, Passerelle CAMEL |
| Messagerie | SMSC, Passerelle SMPP, IP-SM-GW, DRA |
| Localisation | LCS (OmniLCS) |
| Facturation & Accès | OCS, TWAG, Moniteur RAN, Serveur de Licences |
| Exposition & IoT | SCEF (OmniSCEF) |
Ajouter une autre instance de l'un de ces éléments est un changement de configuration uniquement — voir le modèle de configuration. Le déploiement et la configuration d'OmniWeb sont gérés via Ansible ; ne modifiez pas les fichiers de configuration directement sur les hôtes. Lorsque plusieurs instances du même type sont présentes, OmniWeb fournit un menu déroulant par instance et une vue de flotte pour un état agrégé — voir Vues Multi-Instances & Flotte.
Ce Que Vous Pouvez Faire Avec OmniWeb
Chaque tâche ci-dessous utilise les mêmes mécaniques génériques, documentées dans Opérations Communes.
| Objectif | Où dans OmniWeb | Comment ça fonctionne |
|---|---|---|
| Obtenir une vue d'ensemble du réseau | Vues de topologie (EPC / IMS / CS Core / 5GC) | Topologie |
| Provisionner ou éditer un abonné | Élément → onglet données → formulaire d'ajout/modification | Édition & Changement des Configurations NF |
| Ajouter ou changer une route | Élément → Routage → formulaire d'ajout/modification | Édition & Changement des Configurations NF |
| Effacer / libérer une session ou un appel | Élément → Sessions / Appels → action | Exécution d'Actions |
| Lire la configuration (secrets masqués) | Élément → Configuration | Visualisation de la Configuration |
| Regarder les journaux en direct pour un élément | Élément → Journaux | Journaux & Traçage |
| Suivre un abonné à travers le réseau | Traçage de Session → rechercher IMSI/MSISDN | Journaux & Traçage |
| Analyser un flux d'appel SIP/VoIP en détail | Homer / Capture SIP (barre latérale, auto-détecté) | Homer |
| Vérifier la qualité vocale d'un appel (MOS) ou l'écouter | Traçage de Session → Traçage d'Appel → ouvrir un appel | Traçage d'Appel |
| Inspecter une fonction de réseau 5GC | Noyau 5G → tableau de bord NF | Noyau 5G |
| Tester la charge du cœur (Diameter / SIP) | Tests Réseau | Tests Réseau |
| Parcourir ou éditer le système de fichiers d'une carte / envoyer des APDUs bruts | SIMs → Système de Fichiers SIM / Terminal APDU | Outils de Carte SIM |
| Naviguer dans les menus STK sur une applet SIM | SIMs → Kit d'Outils SIM | Kit d'Outils SIM |
| Gérer les profils eSIM sur un eUICC | SIMs → eSIM (LPA) | Outils de Carte SIM |
| Lire la configuration brute d'un site | Éditeur de Site | Éditeur de Site |
| Voir des tableaux de bord & des statistiques | Élément → Tableaux de Bord, ou barre latérale Grafana | Grafana |
| Gérer les versions de logiciels | Logiciels | Gestion des Logiciels |
| Tester un vrai téléphone sur un site distant | Appareils de Test → flotte / console | Appareils de Test |
| Exécuter un livre de test de roaming GSMA | Tests de Roaming → Livres de Test | OmniRoam |
| Lire ou éditer les fichiers d'une SIM par voie aérienne | SIMs → OTA | Gestion OTA des SIM |
| Gérer les utilisateurs & permissions | Paramètres → Permissions | Authentification |
Polling en Temps Réel (s'applique partout)
Toutes les pages opérationnelles se rafraîchissent automatiquement à un intervalle configurable. Un Indicateur de Polling dans l'en-tête de chaque page montre :
- Si le polling est actif (point vert) ou en pause.
- L'intervalle de polling (typiquement 5 secondes ; configurable par élément via
pollIntervalMs). - Si une récupération est actuellement en cours (spinner).
- L'horodatage de la dernière mise à jour réussie.
Le polling peut être activé ou désactivé par page. Certaines pages — consoles interactives et outils de diagnostic — ne pollent pas automatiquement et nécessitent un rafraîchissement manuel. Le comportement de polling est documenté une fois dans Opérations Communes.
