Descoberta e Monitoramento do P-CSCF

Descoberta Dinâmica do Servidor P-CSCF com Monitoramento em Tempo Real

OmniPGW da Omnitouch Network Services

Visão Geral

Descoberta e Monitoramento do P-CSCF (Função de Controle de Sessão de Chamada Proxy) fornece descoberta dinâmica de servidores IMS P-CSCF usando consultas DNS SRV com verificação de saúde SIP OPTIONS em tempo real. Este recurso permite:

Descoberta do P-CSCF por Regra: Diferentes servidores P-CSCF para diferentes tipos de tráfego
Monitoramento Automático: Processo em segundo plano monitora continuamente a resolução DNS (a cada 60 segundos)
Verificações de Saúde SIP OPTIONS: Verifica se os servidores P-CSCF estão ativos via pings SIP OPTIONS
- TCP Primeiro: Tenta SIP OPTIONS via TCP (preferido pela confiabilidade)
- Fallback UDP: Retorna para UDP se o TCP falhar
- Rastreamento de Status: Marca cada servidor como :up ou :down com base na resposta
Rastreamento de Saúde em Tempo Real: A interface da Web exibe o status de resolução, IPs descobertos e status de saúde
Fallback Elegante: Estratégia de fallback em três camadas para máxima confiabilidade
Métricas Prometheus: Total observabilidade via métricas Prometheus

Introdução Rápida

Configuração Básica

# config/runtime.exs

# Configuração global do PCO (servidor DNS para descoberta do P-CSCF)
config :pgw_c,
  pco: %{
    p_cscf_discovery_dns_server: "10.179.2.177",
    p_cscf_discovery_enabled: true,
    p_cscf_discovery_timeout_ms: 5000
  },

  upf_selection: %{
    rules: [
      # Tráfego IMS - Descoberta dinâmica do P-CSCF
      %{
        name: "Tráfego IMS",
        priority: 20,
        match_field: :apn,
        match_regex: "^ims",
        upf_pool: [
          %{remote_ip_address: "10.100.2.21", remote_port: 8805, weight: 80}
        ],
        # FQDN de Descoberta do P-CSCF (veja o Guia de Configuração para mais regras de seleção do UPF)
        p_cscf_discovery_fqdn: "pcscf.mnc380.mcc313.3gppnetwork.org",
        # Fallback estático (veja o Guia de Configuração do PCO)
        pco: %{
          p_cscf_ipv4_address_list: ["10.101.2.100", "10.101.2.101"]
        }
      }
    ]
  }

Veja o Guia de Configuração para a configuração completa da regra de seleção do UPF e Configuração do PCO para opções de fallback estático do P-CSCF.

Monitoramento de Acesso

Inicie o OmniPGW
Navegue até Interface da Web → Monitor do P-CSCF (https://localhost:8086/pcscf_monitor)
Veja o status de resolução em tempo real e os IPs descobertos

Configuração

Configurações Globais de Descoberta do P-CSCF

Configure o servidor DNS usado para a descoberta do P-CSCF na seção PCO:

pco: %{
  # Servidor DNS para descoberta do P-CSCF (separado do DNS fornecido ao UE)
  p_cscf_discovery_dns_server: "10.179.2.177",

  # Habilitar recurso de descoberta DNS do P-CSCF
  p_cscf_discovery_enabled: true,

  # Tempo limite para consultas DNS SRV (milissegundos)
  p_cscf_discovery_timeout_ms: 5000,

  # Endereços P-CSCF estáticos (fallback global)
  p_cscf_ipv4_address_list: ["10.101.2.146"]
}

FQDNs do P-CSCF por Regra

Cada regra de seleção do UPF pode especificar seu próprio FQDN de descoberta do P-CSCF:

upf_selection: %{
  rules: [
    # Tráfego IMS - P-CSCF específico do IMS
    %{
      name: "Tráfego IMS",
      match_field: :apn,
      match_regex: "^ims",
      upf_pool: [...],
      p_cscf_discovery_fqdn: "pcscf.ims.mnc380.mcc313.3gppnetwork.org",
      pco: %{
        p_cscf_ipv4_address_list: ["10.101.2.100"]  # Fallback
      }
    },

    # Empresa - P-CSCF específico da empresa
    %{
      name: "Tráfego Empresarial",
      match_field: :apn,
      match_regex: "^enterprise",
      upf_pool: [...],
      p_cscf_discovery_fqdn: "pcscf.enterprise.example.com",
      pco: %{
        p_cscf_ipv4_address_list: ["192.168.1.50"]  # Fallback
      }
    },

    # Internet - Sem descoberta do P-CSCF (usa configuração global)
    %{
      name: "Tráfego da Internet",
      match_field: :apn,
      match_regex: "^internet",
      upf_pool: [...]
      # Sem p_cscf_discovery_fqdn - usa configuração global do PCO
    }
  ]
}

Como Funciona

Processo de Inicialização

Aplicação Inicia
- O GenServer do Monitor do P-CSCF é inicializado
- O analisador de configuração extrai todos os FQDNs únicos do P-CSCF das regras de seleção do UPF
Registro de FQDN
- Cada FQDN único é registrado no monitor
- O monitor realiza a consulta inicial de DNS SRV para cada FQDN
- Verificação de Saúde SIP OPTIONS (em paralelo para todos os servidores descobertos):
  - Tente TCP primeiro (SIP/2.0/TCP na porta 5060)
  - Se o TCP falhar, retorne para UDP (SIP/2.0/UDP na porta 5060)
  - Marque cada servidor como :up (responde) ou :down (sem resposta/tempo esgotado)
- Resultados (IPs, status de saúde ou erros) são armazenados em cache com timestamps
Monitoramento Periódico (A cada 60 segundos)
- O monitor atualiza todos os FQDNs
- Consultas DNS são executadas em segundo plano sem bloquear
- Para cada servidor descoberto:
  - Envie SIP OPTIONS via TCP (tempo limite: 5 segundos)
  - Se o TCP falhar, tente UDP (tempo limite: 5 segundos)
  - Atualize o status de saúde com base na resposta
- O cache é atualizado com os últimos resultados DNS e status de saúde

Fluxo de Criação de Sessão

Processo de Consulta DNS

O monitor usa registros DNS SRV para descoberta direta do P-CSCF:

Consulta SRV: Consulta registros SRV em _sip._tcp.{fqdn}
Ordenação por Prioridade: Ordena por prioridade e peso
Extração de Alvo: Extrai nomes de host dos registros SRV
Resolução de Nome de Host: Resolve nomes de host de destino para endereços IP (registros A/AAAA)
Cache: Armazena IPs resolvidos com status e timestamp

Precedência de Seleção de Endereço do P-CSCF

Quando tanto FQDN quanto PCO estático estão configurados em uma regra, o FQDN tem precedência:

%{
  name: "Tráfego IMS",
  p_cscf_discovery_fqdn: "pcscf.mnc380.mcc313.3gppnetwork.org",  # ← Tentado PRIMEIRO
  pco: %{
    p_cscf_ipv4_address_list: ["10.101.2.100", "10.101.2.101"]   # ← Fallback
  }
}

Lógica de Seleção:

Condição	Fonte do P-CSCF	IPs Usados	Mensagem de Log
FQDN resolve com sucesso	Descoberta DNS (Monitor)	IPs descobertos do DNS	`"Usando endereços do P-CSCF do FQDN pcscf.example.com"`
FQDN falha ao resolver	Sobrescrita do PCO da Regra	IPs estáticos de `pco.p_cscf_ipv4_address_list`	`"Falha ao obter IPs do P-CSCF do FQDN..., retornando para configuração estática"`
FQDN retorna lista vazia	Sobrescrita do PCO da Regra	IPs estáticos de `pco.p_cscf_ipv4_address_list`	Fallback acionado
Monitor indisponível	Sobrescrita do PCO da Regra	IPs estáticos de `pco.p_cscf_ipv4_address_list`	Erro aciona fallback
Nenhum FQDN configurado	Sobrescrita do PCO da Regra ou Global	IPs estáticos da regra ou configuração global	Usa configuração estática diretamente

Fluxo de Exemplo:

Criação de Sessão para a Regra de Tráfego IMS:
┌─────────────────────────────────────┐
│ 1. Verifique se o FQDN está configurado?       │
│    ✓ Sim: "pcscf.mnc380.mcc313..." │
└──────────────┬──────────────────────┘
               │
               ▼
┌─────────────────────────────────────┐
│ 2. Consulta o Monitor para IPs em cache    │
│    Monitor.get_ips(fqdn)            │
└──────────────┬──────────────────────┘
               │
       ┌───────┴────────┐
       ▼                ▼
┌─────────────┐  ┌──────────────────┐
│ SUCESSO     │  │ FALHOU/VAZIO     │
│ {:ok, ips}  │  │ {:error, reason} │
└──────┬──────┘  └────────┬─────────┘
       │                  │
       ▼                  ▼
┌─────────────┐  ┌──────────────────┐
│ Usar IPs do DNS │  │ Usar PCO Estático   │
│ [do DNS]  │  │ [da configuração]    │
└─────────────┘  └──────────────────┘
       │                  │
       └────────┬─────────┘
                ▼
      ┌──────────────────┐
      │ Enviar para UE em    │
      │ mensagem PCO      │
      └──────────────────┘

Cenários do Mundo Real:

Cenário 1: Descoberta DNS Funciona ✅

Config:
  p_cscf_discovery_fqdn: "pcscf.ims.example.com"
  pco.p_cscf_ipv4_address_list: ["10.101.2.100"]

Resultado DNS: [10.101.2.150, 10.101.2.151]
UE Recebe: [10.101.2.150, 10.101.2.151] ← Do DNS
Nota: O PCO estático é ignorado quando o DNS tem sucesso

Cenário 2: DNS Falha, Fallback Elegante ⚠️

Config:
  p_cscf_discovery_fqdn: "pcscf.ims.example.com"
  pco.p_cscf_ipv4_address_list: ["10.101.2.100"]

Resultado DNS: ERRO :no_naptr_records
UE Recebe: [10.101.2.100] ← Do PCO estático
Nota: A sessão tem sucesso apesar da falha do DNS

Cenário 3: Nenhum FQDN Configurado

Config:
  # Nenhum p_cscf_discovery_fqdn
  pco.p_cscf_ipv4_address_list: ["192.168.1.50"]

UE Recebe: [192.168.1.50] ← Do PCO estático
Nota: Descoberta DNS não foi tentada

Por que este design?

Preferir Dinâmico: O DNS fornece flexibilidade, balanceamento de carga e roteamento ciente da localização
Garantir Confiabilidade: O fallback estático garante que as sessões nunca falhem devido a problemas de DNS
Zero Intervenção Manual: Failover automático sem envolvimento do operador
Seguro para Produção: O melhor dos dois mundos - agilidade com estabilidade

Recomendação: Sempre configure tanto o FQDN quanto o PCO estático para implantações em produção:

# ✓ RECOMENDADO: Dinâmico com fallback
%{
  p_cscf_discovery_fqdn: "pcscf.ims.example.com",  # Preferido
  pco: %{
    p_cscf_ipv4_address_list: ["10.101.2.100"]     # Rede de segurança
  }
}

# ⚠️ ARRISCADO: Apenas dinâmico (retorna para o PCO global)
%{
  p_cscf_discovery_fqdn: "pcscf.ims.example.com"
  # Sem fallback específico da regra!
}

# ✓ VÁLIDO: Apenas estático (sem sobrecarga de DNS)
%{
  pco: %{
    p_cscf_ipv4_address_list: ["192.168.1.50"]
  }
}

Monitoramento da Interface da Web

Página do Monitor do P-CSCF

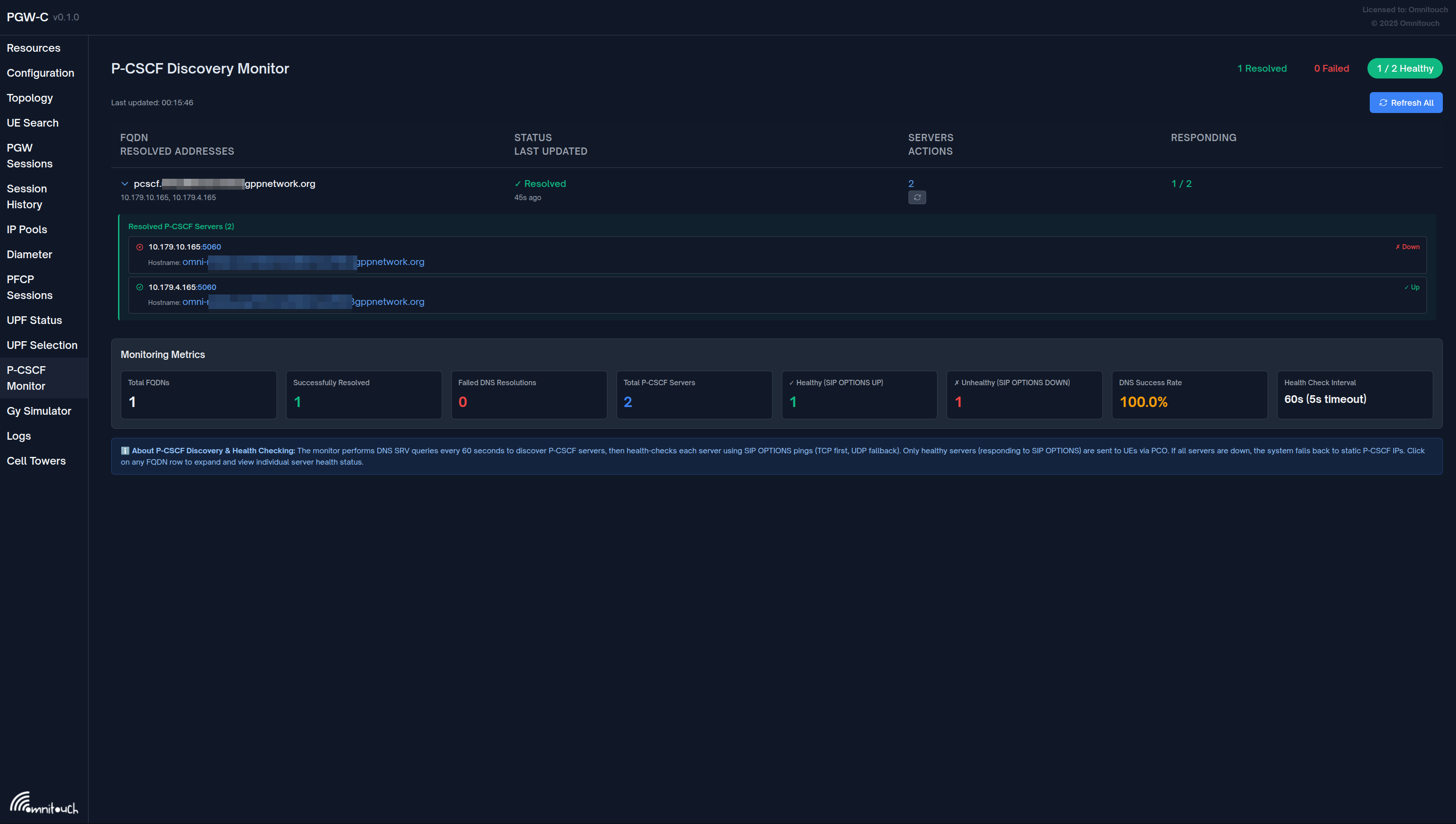

Acesse a interface de monitoramento em: https://localhost:8086/pcscf_monitor

Monitor do P-CSCF

Recursos:

Estatísticas Gerais
- Total de FQDNs monitorados
- FQDNs resolvidos com sucesso
- Resoluções falhadas
- Total de IPs do P-CSCF descobertos
Tabela de FQDN
- FQDN sendo monitorado
- Status de resolução (✓ Resolvido / ✗ Falhou / ⏳ Pendente)
- Número de IPs descobertos
- Lista de endereços IP resolvidos (com detalhes do servidor expansíveis)
- Timestamp da última atualização
- Botão de atualização manual por FQDN
- Status de Saúde: Cada servidor descoberto mostra:
  - Endereço IP e porta
  - Nome do host (do alvo DNS SRV)
  - Indicador de saúde em tempo real (✓ Ativo / ✗ Inativo)
Controles de Atualização
- Botão Atualizar Tudo: Aciona reconsulta imediata de todos os FQDNs
- Atualização por FQDN: Atualiza FQDNs individuais sob demanda
- Atualização automática: Página atualiza a cada 5 segundos
Painel de Métricas de Monitoramento
- Total de FQDNs: Número de FQDNs únicos registrados para monitoramento
- Resolvidos com Sucesso: FQDNs que foram resolvidos com sucesso via DNS
- Resoluções DNS Falhadas: FQDNs que falharam ao resolver
- Total de Servidores P-CSCF: Total de servidores descobertos em todos os FQDNs
- ✓ Saudáveis (SIP OPTIONS ATIVOS): Servidores respondendo a verificações de saúde SIP OPTIONS
- ✗ Não Saudáveis (SIP OPTIONS INATIVOS): Servidores não respondendo a SIP OPTIONS
- Taxa de Sucesso do DNS: Porcentagem de resoluções DNS bem-sucedidas
- Intervalo de Verificação de Saúde: Frequência das verificações de saúde SIP OPTIONS (60s, 5s de tempo limite)

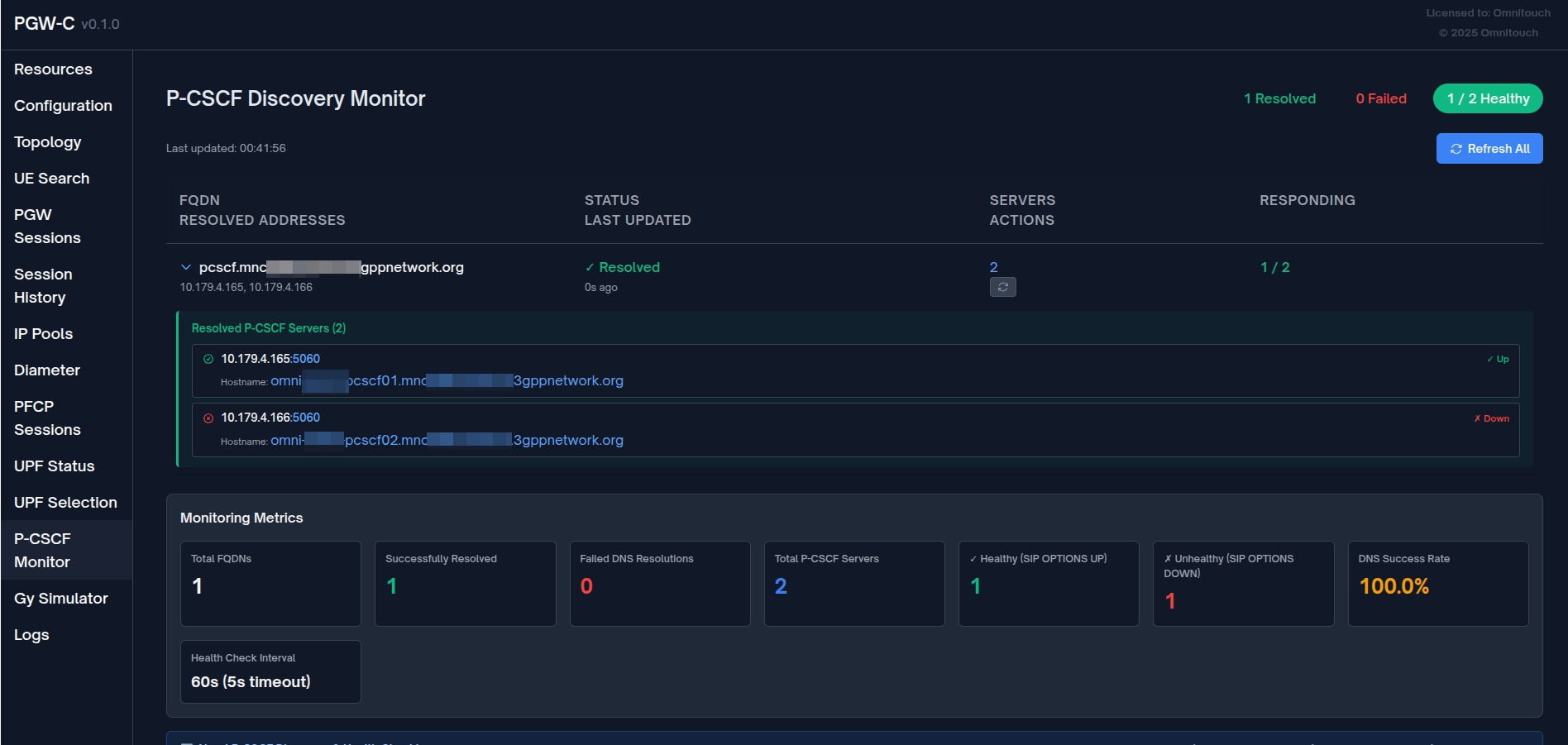

Painel de Métricas do Monitor do P-CSCF

O painel de métricas fornece visibilidade em tempo real sobre a saúde da resolução DNS e a disponibilidade do servidor P-CSCF via SIP OPTIONS.

Integração da Página de Seleção do UPF

A página de Seleção do UPF (/upf_selection) exibe o status de descoberta do P-CSCF para cada regra:

📌 Tráfego IMS (Prioridade 20)
   Correspondência: APN correspondente a ^ims
   Pool: UPF-IMS-Primário (10.100.2.21:8805)

   🔍 Descoberta do P-CSCF
      FQDN: pcscf.mnc380.mcc313.3gppnetwork.org
      Status: ✓ Resolvido (2 IPs)
      IPs Resolvidos: 10.101.2.100, 10.101.2.101

   ⚙️ Sobrescritas do PCO
      DNS Primário: 10.103.2.195
      P-CSCF (fallback estático): 10.101.2.100, 10.101.2.101

Métricas e Observabilidade

Métricas Prometheus

O sistema de monitoramento do P-CSCF expõe métricas via Prometheus (porta 42069 por padrão):

Métricas de Gauge

# Métricas a nível de FQDN
pcscf_fqdns_total                      # Total de FQDNs monitorados
pcscf_fqdns_resolved                   # FQDNs resolvidos com sucesso (DNS teve sucesso)
pcscf_fqdns_failed                     # Resoluções de FQDN falhadas (DNS falhou)

# Métricas a nível de servidor (agregado)
pcscf_servers_total                    # Total de servidores P-CSCF descobertos via DNS SRV
pcscf_servers_healthy                  # Servidores respondendo a SIP OPTIONS (agregado)
pcscf_servers_unhealthy                # Servidores não respondendo a SIP OPTIONS (agregado)

# Métricas a nível de servidor (por FQDN com rótulo)
pcscf_servers_healthy{fqdn="..."}      # Servidores saudáveis para FQDN específico
pcscf_servers_unhealthy{fqdn="..."}    # Servidores não saudáveis para FQDN específico

Detalhes da Verificação de Saúde:

healthy: Servidor respondeu ao ping SIP OPTIONS (TCP ou UDP)
unhealthy: Servidor não respondeu ao SIP OPTIONS (tempo limite de 5s por transporte)

Exemplos de Métricas

Métricas de Resolução DNS:

# Consultar FQDNs resolvidos com sucesso
pcscf_fqdns_resolved

# Calcular taxa de sucesso do DNS
(pcscf_fqdns_resolved / pcscf_fqdns_total) * 100

# Total de servidores descobertos
pcscf_servers_total

Métricas de Saúde SIP OPTIONS:

# Total de servidores saudáveis em todos os FQDNs
pcscf_servers_healthy

# Total de servidores não saudáveis
pcscf_servers_unhealthy

# Calcular taxa de sucesso da verificação de saúde
(pcscf_servers_healthy / pcscf_servers_total) * 100

# Servidores saudáveis para um FQDN específico
pcscf_servers_healthy{fqdn="pcscf.mnc380.mcc313.3gppnetwork.org"}

# Alerta quando todos os servidores estão inativos
pcscf_servers_healthy == 0 AND pcscf_servers_total > 0

Exemplos de Alertas Prometheus:

# Alerta quando todos os servidores P-CSCF estão inativos
- alert: AllPCSCFServersDown
  expr: pcscf_servers_healthy == 0 AND pcscf_servers_total > 0
  for: 5m
  labels:
    severity: critical
  annotations:
    summary: "Todos os servidores P-CSCF estão não saudáveis"
    description: "{{ $value }} servidores saudáveis (0) - todos falharam nas verificações SIP OPTIONS"

# Alerta quando mais de 50% dos servidores estão inativos
- alert: MajorityPCSCFServersDown
  expr: (pcscf_servers_healthy / pcscf_servers_total) < 0.5
  for: 5m
  labels:
    severity: warning
  annotations:
    summary: "Maioria dos servidores P-CSCF estão não saudáveis"
    description: "Apenas {{ $value }}% dos servidores estão respondendo a SIP OPTIONS"

# Alerta sobre falhas de resolução DNS
- alert: PCSCFDNSResolutionFailed
  expr: pcscf_fqdns_failed > 0
  for: 5m
  labels:
    severity: warning
  annotations:
    summary: "Falhas de resolução DNS do P-CSCF"
    description: "{{ $value }} FQDN(s) falhando ao resolver"

Registro

O monitor registra eventos-chave:

[info] Monitor do P-CSCF iniciado
[info] Registrando 2 FQDNs únicos do P-CSCF para monitoramento: ["pcscf.ims.example.com", "pcscf.enterprise.example.com"]
[info] Monitor do P-CSCF: Registrando FQDN pcscf.ims.example.com
[debug] Monitor do P-CSCF: Resolvido com sucesso pcscf.ims.example.com para 2 IPs
[warning] Monitor do P-CSCF: Falha ao resolver pcscf.enterprise.example.com: :nxdomain
[debug] Usando endereços do P-CSCF do FQDN pcscf.ims.example.com: [{10, 101, 2, 100}, {10, 101, 2, 101}]

Estratégia de Fallback

O sistema utiliza uma estratégia de fallback em três camadas para máxima confiabilidade:

Camada 1: Descoberta DNS (Preferida)

p_cscf_discovery_fqdn: "pcscf.ims.example.com"

O monitor consulta o DNS e armazena os IPs resolvidos em cache
A sessão usa IPs em cache se disponíveis
Vantagem: Dinâmico, balanceado por carga, ciente da localização

Camada 2: PCO Estático Específico da Regra (Fallback)

pco: %{
  p_cscf_ipv4_address_list: ["10.101.2.100", "10.101.2.101"]
}

Usado se a descoberta DNS falhar ou não retornar IPs
Configuração estática específica da regra
Vantagem: Fallback específico da regra, previsível

Camada 3: Configuração Global do PCO (Último Recurso)

# Configuração global do pco
pco: %{
  p_cscf_ipv4_address_list: ["10.101.2.146"]
}

Usado se não houver configuração específica da regra e o DNS falhar
Endereços P-CSCF padrão global
Vantagem: Sempre disponível, previne falha de sessão

Exemplo de Lógica de Fallback

A sessão corresponde à regra "Tráfego IMS":

1. Tente a descoberta DNS para "pcscf.ims.example.com"
   ├─ Sucesso → Usar [10.101.2.100, 10.101.2.101] ✓
   └─ Falha → Tente a próxima camada

2. Tente a sobrescrita do PCO da regra
   ├��� Configurado → Usar [10.101.2.100, 10.101.2.101] ✓
   └─ Não configurado → Tente a próxima camada

3. Use a configuração global do PCO
   └─ Usar [10.101.2.146] ✓ (Sempre tem sucesso)

Configuração DNS

Configuração do Servidor DNS

Configure o servidor DNS com registros SRV e A/AAAA para descoberta do P-CSCF:

; Registros SRV para P-CSCF (_sip._tcp prefix é consultado automaticamente)
_sip._tcp.pcscf.mnc380.mcc313.3gppnetwork.org. IN SRV 10 50 5060 pcscf1.example.com.
_sip._tcp.pcscf.mnc380.mcc313.3gppnetwork.org. IN SRV 20 50 5060 pcscf2.example.com.

; Registros A
pcscf1.example.com. IN A 10.101.2.100
pcscf2.example.com. IN A 10.101.2.101

Importante: O OmniPGW automaticamente adiciona _sip._tcp. ao FQDN configurado. Se você configurar p_cscf_discovery_fqdn: "pcscf.mnc380.mcc313.3gppnetwork.org", o sistema consultará _sip._tcp.pcscf.mnc380.mcc313.3gppnetwork.org.

Formato do Registro SRV

Os registros SRV seguem este formato:

_serviço._proto.domínio. IN SRV prioridade peso porta alvo.

Prioridade: Valores mais baixos têm maior prioridade (10 antes de 20)
Peso: Para balanceamento de carga entre a mesma prioridade (maior = mais tráfego)
Porta: Porta SIP (tipicamente 5060 para TCP, 5060 para UDP)
Alvo: Nome do host a ser resolvido para o endereço IP

Testando a Configuração DNS

# Consultar registros SRV (observe o prefixo _sip._tcp)
dig SRV _sip._tcp.pcscf.mnc380.mcc313.3gppnetwork.org @10.179.2.177

# Saída esperada:
# _sip._tcp.pcscf.mnc380.mcc313.3gppnetwork.org. 300 IN SRV 10 50 5060 pcscf1.example.com.

# Resolver nome do P-CSCF para IP
dig A pcscf1.example.com @10.179.2.177

# Saída esperada:
# pcscf1.example.com. 300 IN A 10.101.2.100

Solução de Problemas

Problema: FQDN Mostra Status "Falhou"

Sintomas:

A interface da Web mostra status ✗ Falhou
Erro: :nxdomain, :timeout ou :no_naptr_records

Possíveis Causas:

Servidor DNS não acessível
FQDN não existe no DNS
Nenhum registro NAPTR configurado
Tempo limite do servidor DNS

Resolução:

# 1. Testar conectividade do servidor DNS
ping 10.179.2.177

# 2. Testar consulta NAPTR manualmente
dig NAPTR pcscf.mnc380.mcc313.3gppnetwork.org @10.179.2.177

# 3. Verificar logs do OmniPGW
grep "P-CSCF" /var/log/pgw_c.log

# 4. Verificar configuração
grep "p_cscf_discovery_dns_server" config/runtime.exs

# 5. Atualização manual na interface da web
# Clique no botão "Atualizar" ao lado do FQDN falhado

Problema: Nenhum IP Retornado

Sintomas:

A interface da Web mostra "0 IPs"
O status pode ser ✓ Resolvido ou ✗ Falhou

Possíveis Causas:

Registros NAPTR existem, mas FQDNs de substituição não resolvem
Campo de serviço não corresponde ao padrão IMS/SIP
Registros A/AAAA ausentes

Resolução:

# Verificar campo de serviço do registro NAPTR
dig NAPTR pcscf.example.com @10.179.2.177

# Garantir que o serviço contenha "SIP" ou "IMS":
# CORRETO: "SIP+D2U", "x-3gpp-ims:sip"
# ERRADO: "HTTP", "FTP"

# Verificar se registros A/AAAA existem
dig pcscf1.example.com A @10.179.2.177

Problema: Sessões Usam o P-CSCF Errado

Sintomas:

UE recebe endereços P-CSCF inesperados
Fallback estático usado em vez de IPs descobertos

Possíveis Causas:

Descoberta DNS falhou, mas o fallback está funcionando
Correspondência de regra incorreta
FQDN não registrado

Resolução:

# 1. Verificar página do Monitor do P-CSCF
# Verificar se o FQDN está registrado e resolvido

# 2. Verificar logs da sessão
grep "Usando endereços do P-CSCF do FQDN" /var/log/pgw_c.log

# 3. Verificar página de Seleção do UPF
# Verificar se a regra mostra o FQDN correto e o status

# 4. Testar correspondência de regra
# Criar sessão com APN específico e verificar qual regra corresponde

Problema: Alta Latência de Consulta DNS

Sintomas:

Criação de sessão lenta
Métricas mostram alta pcscf_discovery_query_duration_seconds

Possíveis Causas:

Problemas de desempenho do servidor DNS
Latência de rede para o servidor DNS
Tempo limite muito alto

Resolução:

# Reduzir tempo limite da consulta
pco: %{
  p_cscf_discovery_timeout_ms: 2000  # Reduzir de 5000ms
}

# Considerar usar servidor DNS mais próximo
pco: %{
  p_cscf_discovery_dns_server: "10.0.0.10"  # DNS local
}

Melhores Práticas

1. Seleção do Servidor DNS

Use Servidor DNS Dedicado

pco: %{
  # DNS dedicado para descoberta do P-CSCF (não o mesmo que o DNS do UE)
  p_cscf_discovery_dns_server: "10.179.2.177",

  # Servidores DNS do UE (fornecidos aos dispositivos móveis)
  primary_dns_server_address: "8.8.8.8",
  secondary_dns_server_address: "8.8.4.4"
}

Por quê?

Separar preocupações: DNS do UE vs. DNS interno do IMS
Políticas de acesso e segurança diferentes
Escalabilidade e confiabilidade independentes

2. Sempre Configure Fallback Estático

%{
  p_cscf_discovery_fqdn: "pcscf.ims.example.com",  # Preferido
  pco: %{
    p_cscf_ipv4_address_list: ["10.101.2.100"]  # Fallback necessário
  }
}

Por quê?

Garante que as sessões tenham sucesso mesmo se o DNS falhar
Degradação elegante
Atende aos requisitos de SLA

3. Use FQDNs Específicos por Tipo de Tráfego

rules: [
  # IMS
  %{
    name: "IMS",
    match_regex: "^ims",
    p_cscf_discovery_fqdn: "pcscf.ims.mnc380.mcc313.3gppnetwork.org"
  },

  # Empresa
  %{
    name: "Empresa",
    match_regex: "^enterprise",
    p_cscf_discovery_fqdn: "pcscf.enterprise.example.com"
  }
]

Por quê?

Diferentes pools de P-CSCF por serviço
Melhor distribuição de carga
Roteamento específico do serviço

4. Monitore o Desempenho da Consulta DNS

# Alerta sobre alta latência de consulta do P-CSCF
alert: HighPCSCFQueryLatency
expr: histogram_quantile(0.95, pcscf_discovery_query_duration_seconds_bucket) > 2
for: 5m
labels:
  severity: warning
annotations:
  summary: "Consultas DNS do P-CSCF estão lentas (p95 > 2s)"

5. Verificações de Saúde DNS Regulares

Interface da Web: Verifique a página do Monitor do P-CSCF diariamente
Métricas: Monitore a métrica pcscf_monitor_fqdns_failed
Logs: Fique atento a erros de DNS
Testes: Verifique periodicamente se os registros DNS existem

6. Configure um Tempo Limite Apropriado

# Produção: Equilibrar confiabilidade vs. latência
pco: %{
  p_cscf_discovery_timeout_ms: 5000  # 5 segundos
}

# Alto desempenho: Favor velocidade, confiar no fallback
pco: %{
  p_cscf_discovery_timeout_ms: 2000  # 2 segundos
}

7. Use Redundância DNS

Configure DNS primário e secundário:

# DNS Primário do P-CSCF
pcscf.mnc380.mcc313.3gppnetwork.org. IN NAPTR 10 50 "s" "SIP+D2U" "" _sip._udp.pcscf1.example.com.

# DNS Secundário do P-CSCF
pcscf.mnc380.mcc313.3gppnetwork.org. IN NAPTR 20 50 "s" "SIP+D2U" "" _sip._udp.pcscf2.example.com.

Documentação Relacionada

Configuração do PCO - Opções de Configuração de Protocolo, configurações de DNS e P-CSCF
Guia de Configuração - Referência completa de configuração do OmniPGW
Monitoramento - Métricas, registro e observabilidade
Gerenciamento de Sessão - Ciclo de vida da sessão e entrega do PCO
Interface PFCP - Comunicação da Função de Usuário

Voltar à Documentação Principal

Monitoramento do P-CSCF do OmniPGW - por Omnitouch Network Services

Visão Geral​

Índice​

Introdução Rápida​

Configuração Básica​

Monitoramento de Acesso​

Configuração​

Configurações Globais de Descoberta do P-CSCF​

FQDNs do P-CSCF por Regra​

Como Funciona​

Processo de Inicialização​

Fluxo de Criação de Sessão​

Processo de Consulta DNS​

Precedência de Seleção de Endereço do P-CSCF​

Monitoramento da Interface da Web​

Página do Monitor do P-CSCF​

Integração da Página de Seleção do UPF​

Métricas e Observabilidade​

Métricas Prometheus​

Métricas de Gauge​

Exemplos de Métricas​

Registro​

Estratégia de Fallback​

Camada 1: Descoberta DNS (Preferida)​

Camada 2: PCO Estático Específico da Regra (Fallback)​

Camada 3: Configuração Global do PCO (Último Recurso)​

Exemplo de Lógica de Fallback​

Configuração DNS​

Configuração do Servidor DNS​

Formato do Registro SRV​

Testando a Configuração DNS​

Solução de Problemas​

Problema: FQDN Mostra Status "Falhou"​

Problema: Nenhum IP Retornado​

Problema: Sessões Usam o P-CSCF Errado​

Problema: Alta Latência de Consulta DNS​

Melhores Práticas​

1. Seleção do Servidor DNS​

2. Sempre Configure Fallback Estático​

3. Use FQDNs Específicos por Tipo de Tráfego​

4. Monitore o Desempenho da Consulta DNS​

5. Verificações de Saúde DNS Regulares​

6. Configure um Tempo Limite Apropriado​

7. Use Redundância DNS​

Documentação Relacionada​

Visão Geral

Índice

Introdução Rápida

Configuração Básica

Monitoramento de Acesso

Configuração

Configurações Globais de Descoberta do P-CSCF

FQDNs do P-CSCF por Regra

Como Funciona

Processo de Inicialização

Fluxo de Criação de Sessão

Processo de Consulta DNS

Precedência de Seleção de Endereço do P-CSCF

Monitoramento da Interface da Web

Página do Monitor do P-CSCF

Integração da Página de Seleção do UPF

Métricas e Observabilidade

Métricas Prometheus

Métricas de Gauge

Exemplos de Métricas

Registro

Estratégia de Fallback

Camada 1: Descoberta DNS (Preferida)

Camada 2: PCO Estático Específico da Regra (Fallback)

Camada 3: Configuração Global do PCO (Último Recurso)

Exemplo de Lógica de Fallback

Configuração DNS

Configuração do Servidor DNS

Formato do Registro SRV

Testando a Configuração DNS

Solução de Problemas

Problema: FQDN Mostra Status "Falhou"

Problema: Nenhum IP Retornado

Problema: Sessões Usam o P-CSCF Errado

Problema: Alta Latência de Consulta DNS

Melhores Práticas

1. Seleção do Servidor DNS

2. Sempre Configure Fallback Estático

3. Use FQDNs Específicos por Tipo de Tráfego

4. Monitore o Desempenho da Consulta DNS

5. Verificações de Saúde DNS Regulares

6. Configure um Tempo Limite Apropriado

7. Use Redundância DNS

Documentação Relacionada
