PGW-C: Puerta de Acceso de PDN (Plano de Control)

El PGW-C es la mitad del plano de control de la Puerta de Acceso de PDN del EPC. Es el punto de anclaje para cada sesión de datos de suscriptor: termina S5/S8 hacia el SGW‑C, establece y mantiene cada conexión de PDN, asigna al UE su dirección IP de un grupo de IP del operador, y selecciona y controla el plano de usuario (UPF) a través de Sx/PFCP. También ejecuta la política y el cobro de la sesión a través de Diameter: Gx hacia el PCF/PCRF para política y QoS, y Gy hacia el OCS para cobro en línea. También genera CDRs para cobro fuera de línea. En el núcleo 5G, la función equivalente es el SMF. OmniWeb presenta las sesiones activas del PGW‑C, grupos de IP, UPF y pares de Diameter, un mapa de topología e historial de sesiones, y herramientas de diagnóstico. Los paneles de Grafana accesibles desde la misma página contienen las tendencias a largo plazo.

← Guía de Operaciones

El PGW‑C es una página de elemento por instancia que se alcanza desde la barra lateral cuando se navega en el inventario del sitio, con una vista de flota donde se despliegan varios. Todo el tráfico pasa a través del proxy de backend de OmniWeb hacia la API del PGW‑C, por lo que permanece detrás de la única puerta de enlace autenticada. El enlace de documentación en el encabezado de la página (el botón de ayuda contextual) abre esta página. Está organizada en pestañas.

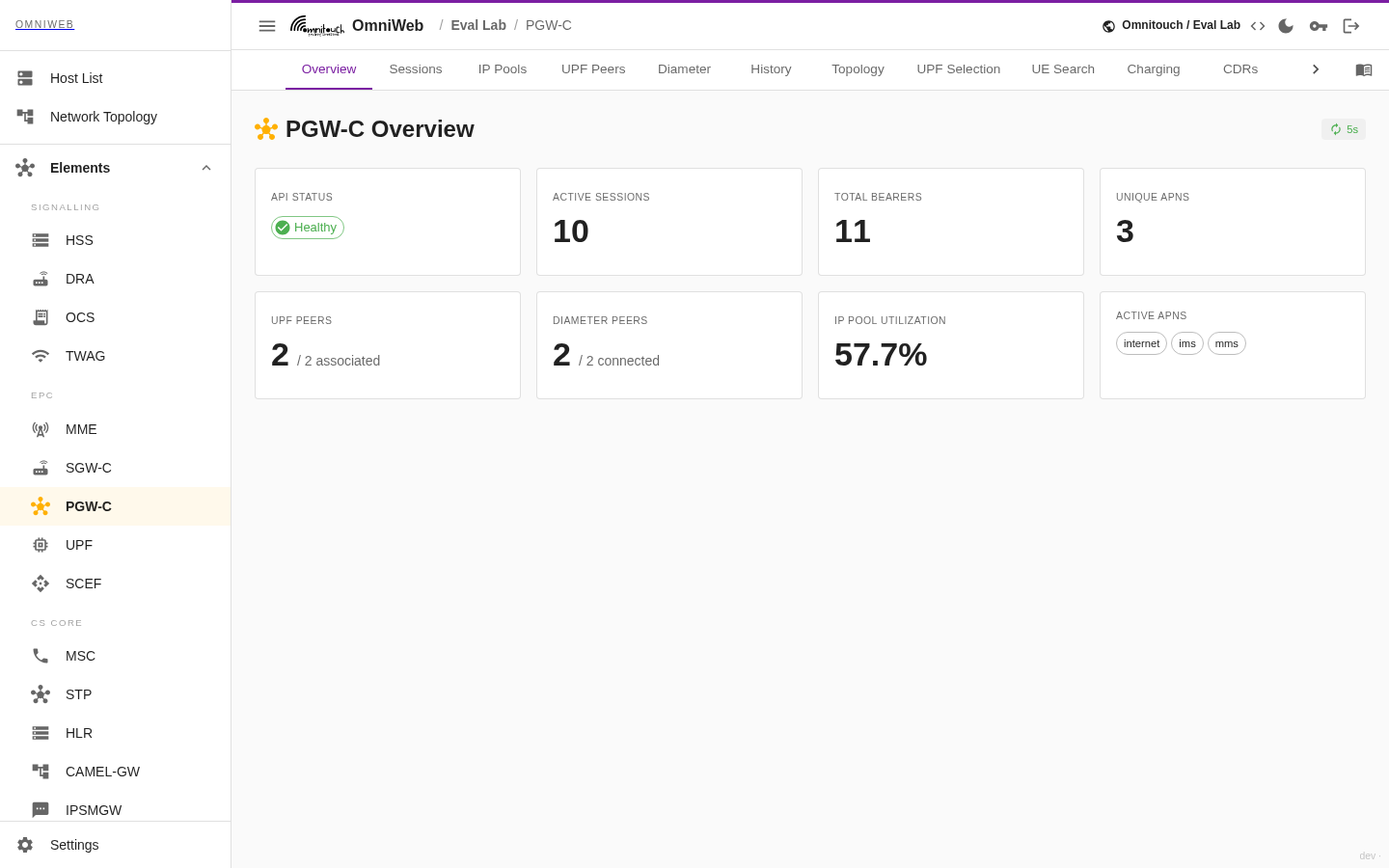

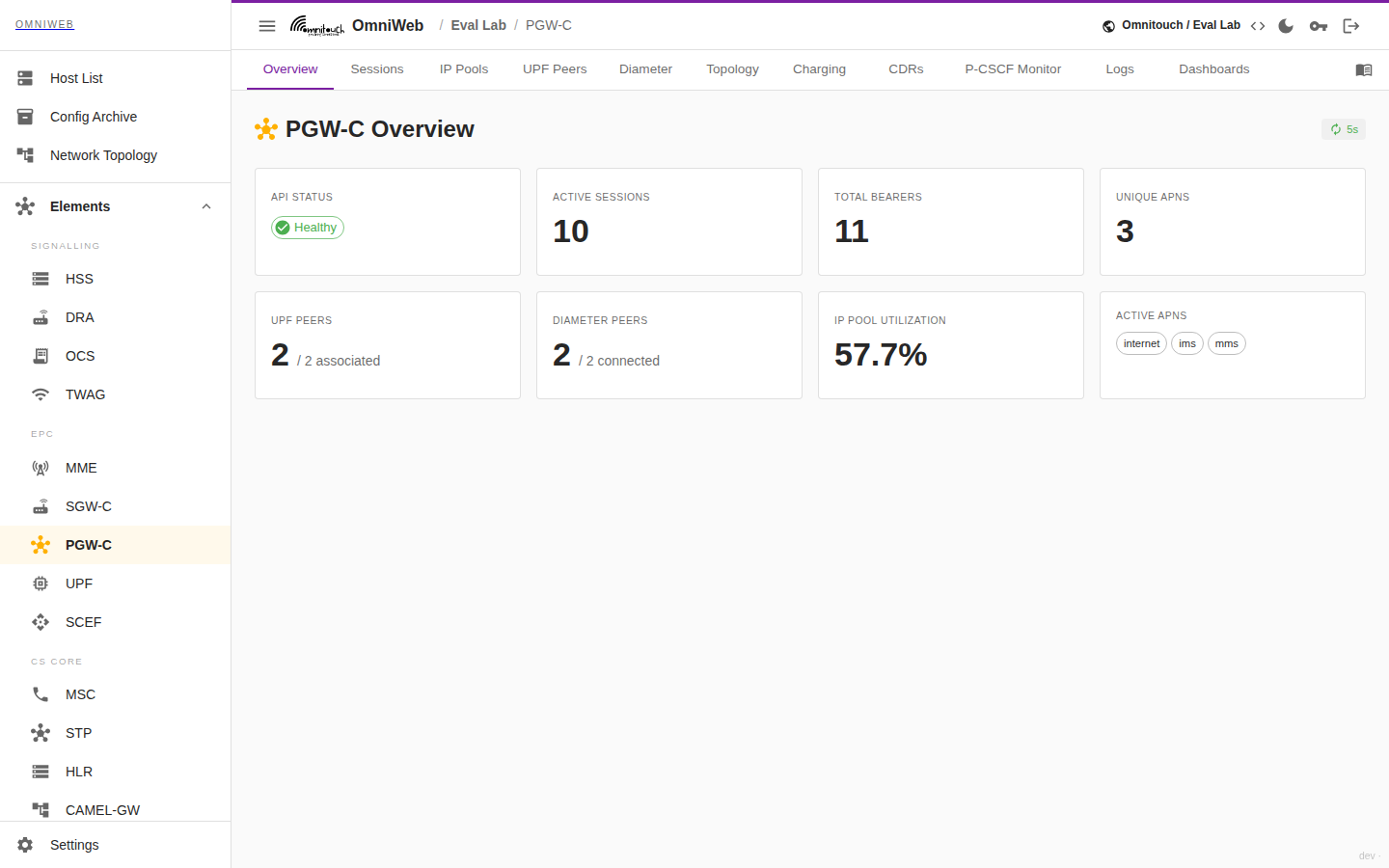

Descripción General

Una lectura de salud de pantalla única: el estado de la API del PGW‑C y un resumen de su estado en vivo (número de sesiones activas, utilización del grupo de IP, pares de UPF y pares de Diameter). Es la forma más rápida de confirmar que el nodo está activo y manejando sesiones.

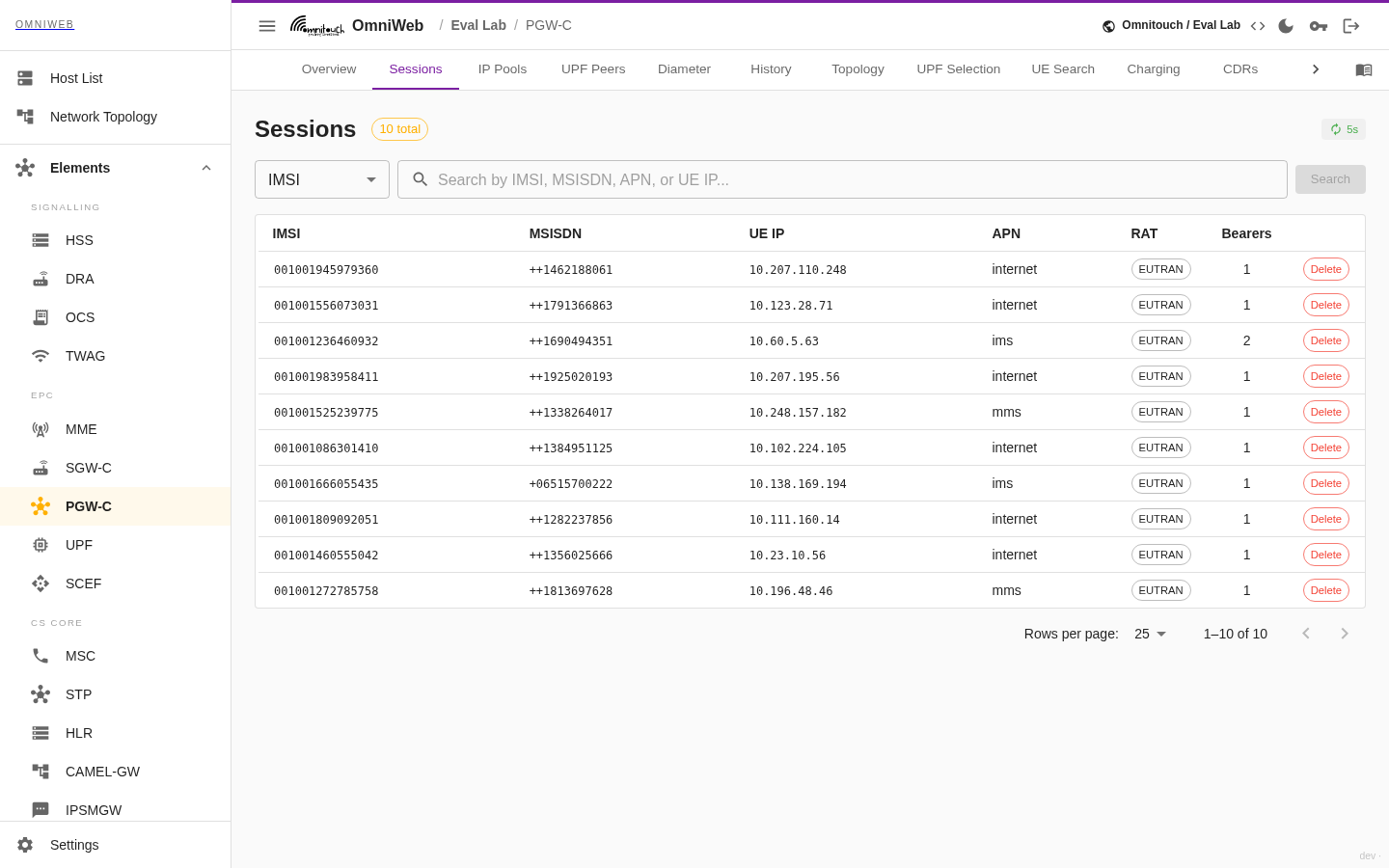

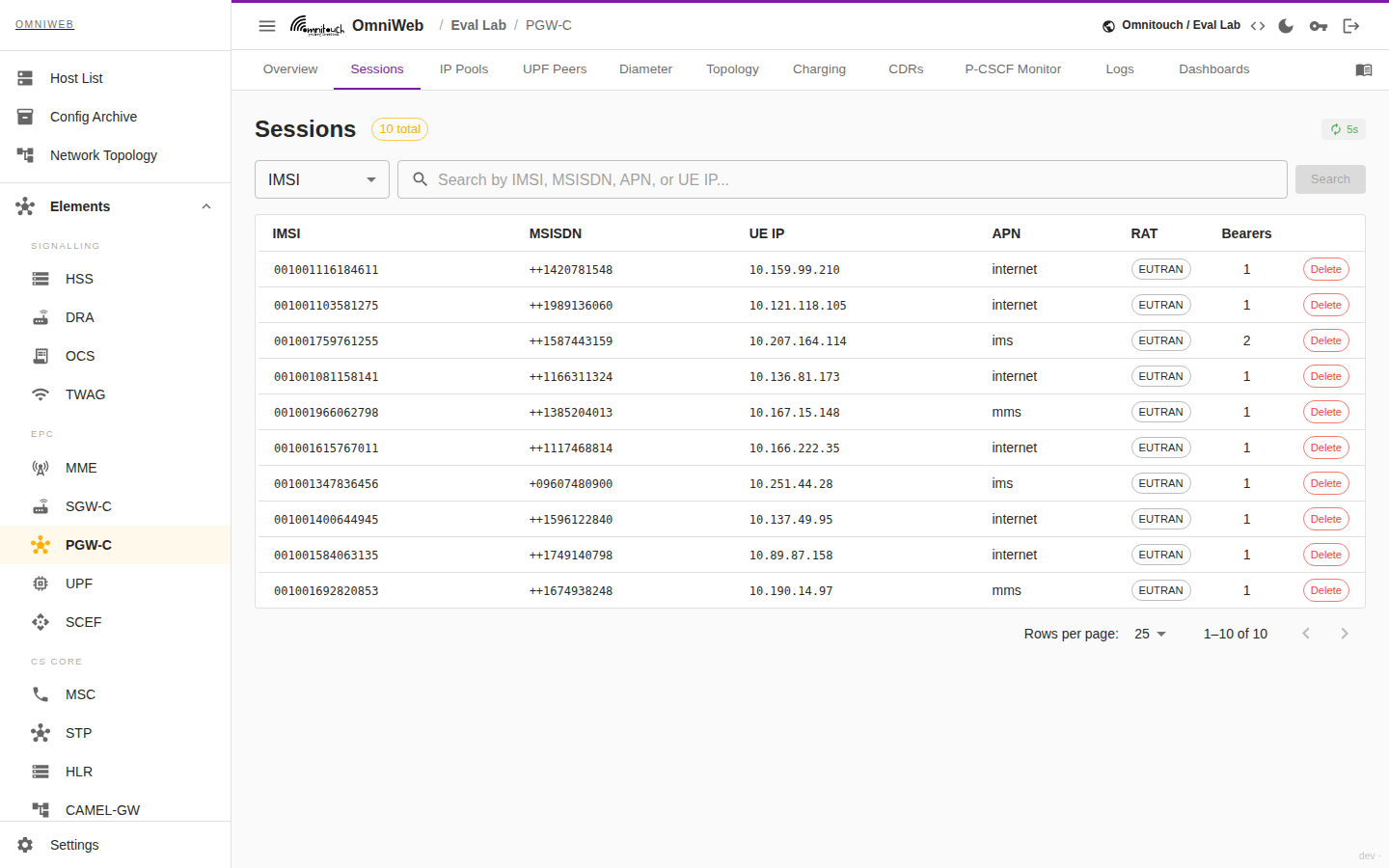

Sesiones

Cada sesión PGW activa, cada fila identificada por el IMSI y MSISDN del suscriptor con su IP de UE y APN asignados. Las sesiones se pueden buscar por IMSI, IP de UE, MSISDN o APN. Abrir una sesión muestra su estado completo: la conexión de PDN y portadoras, el SGW que sirve y el UPF seleccionado, y el contexto de política y cobro Gx/Gy en vivo. Puedes editar una sesión aquí. Un operador puede ajustar el estado en vivo, como el AMBR de la sesión (que envía un nuevo APN‑AMBR al UPF) y los disparadores de eventos Gx solicitados que controlan el reporte de cambio de ubicación. Un operador también puede eliminar una sesión para liberar forzosamente a un suscriptor atascado o que se comporta mal. Dado que el operador aplica ediciones directamente al estado en vivo, tienen efecto inmediato.

Donde se despliegan varios PGW‑Cs, la misma pestaña en la vista de flota lista cada sesión a través de todos ellos en una tabla, con el PGW‑C que sirve mostrado contra cada fila. La búsqueda se pasa a cada instancia, por lo que un operador puede encontrar un suscriptor sin saber qué PGW‑C lo está anclando; abrir una fila va a esa sesión en su propia instancia. Una instancia que no se puede alcanzar se nombra sobre la tabla, por lo que una lista corta nunca se confunde con una red silenciosa.

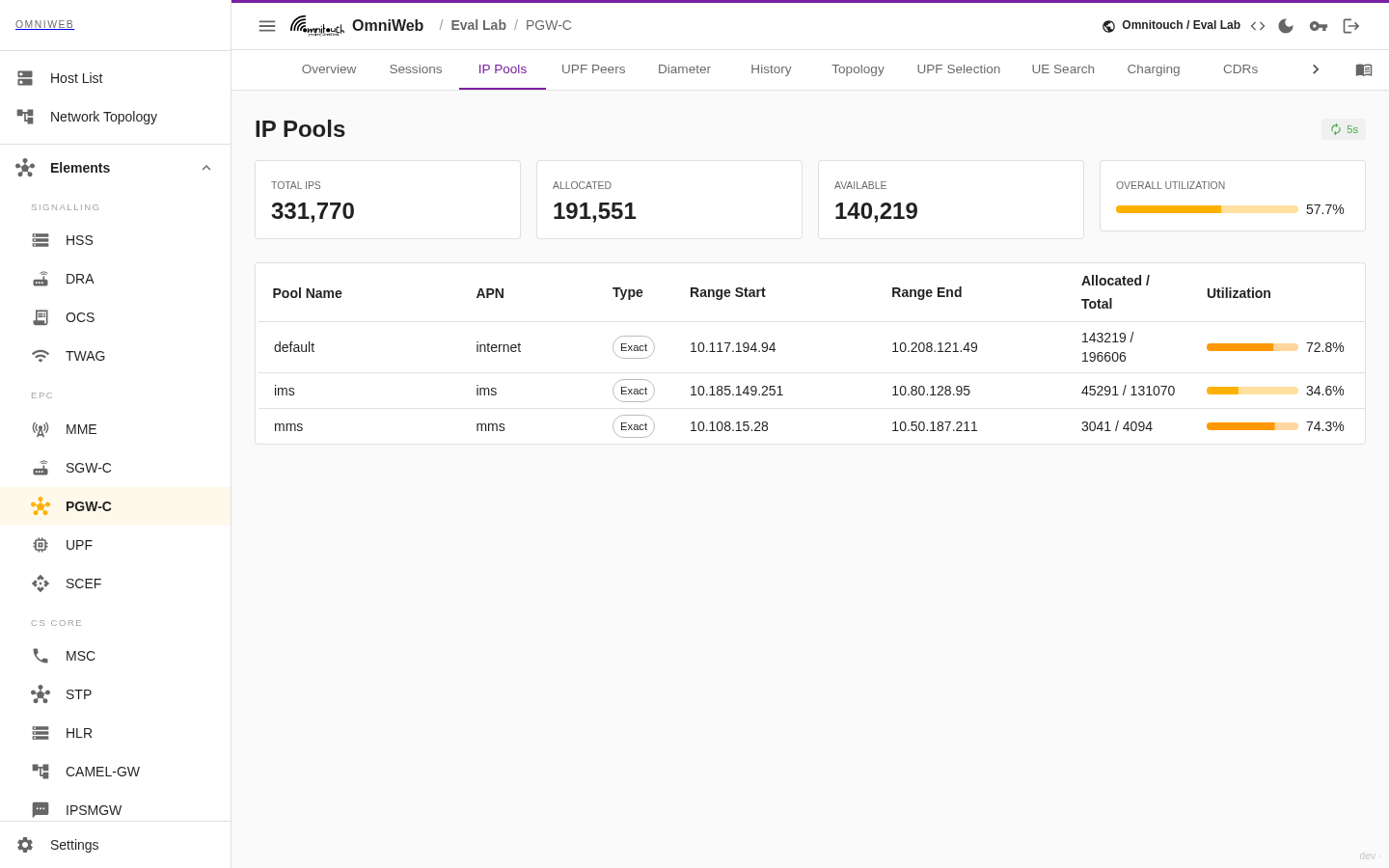

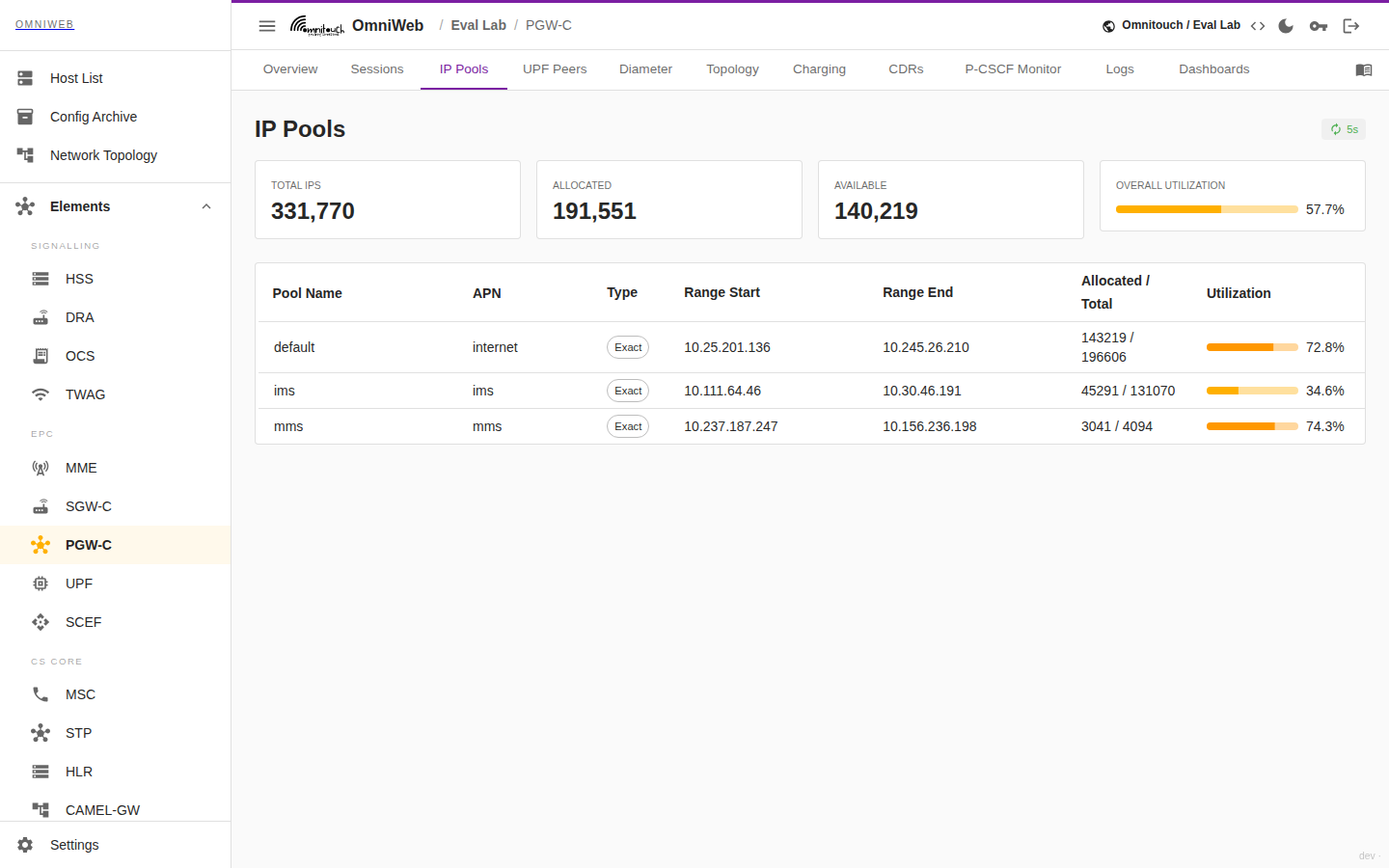

Grupos de IP

Los grupos de IP del operador de los que el PGW‑C asigna direcciones a los UE, cada uno mostrando su tamaño, conteo asignado y utilización. Abrir un grupo lista las direcciones individuales asignadas. Aquí confirmas que un grupo no está agotado (un grupo agotado es una causa común de fallos en la configuración de sesiones) y ves qué suscriptor tiene una dirección dada.

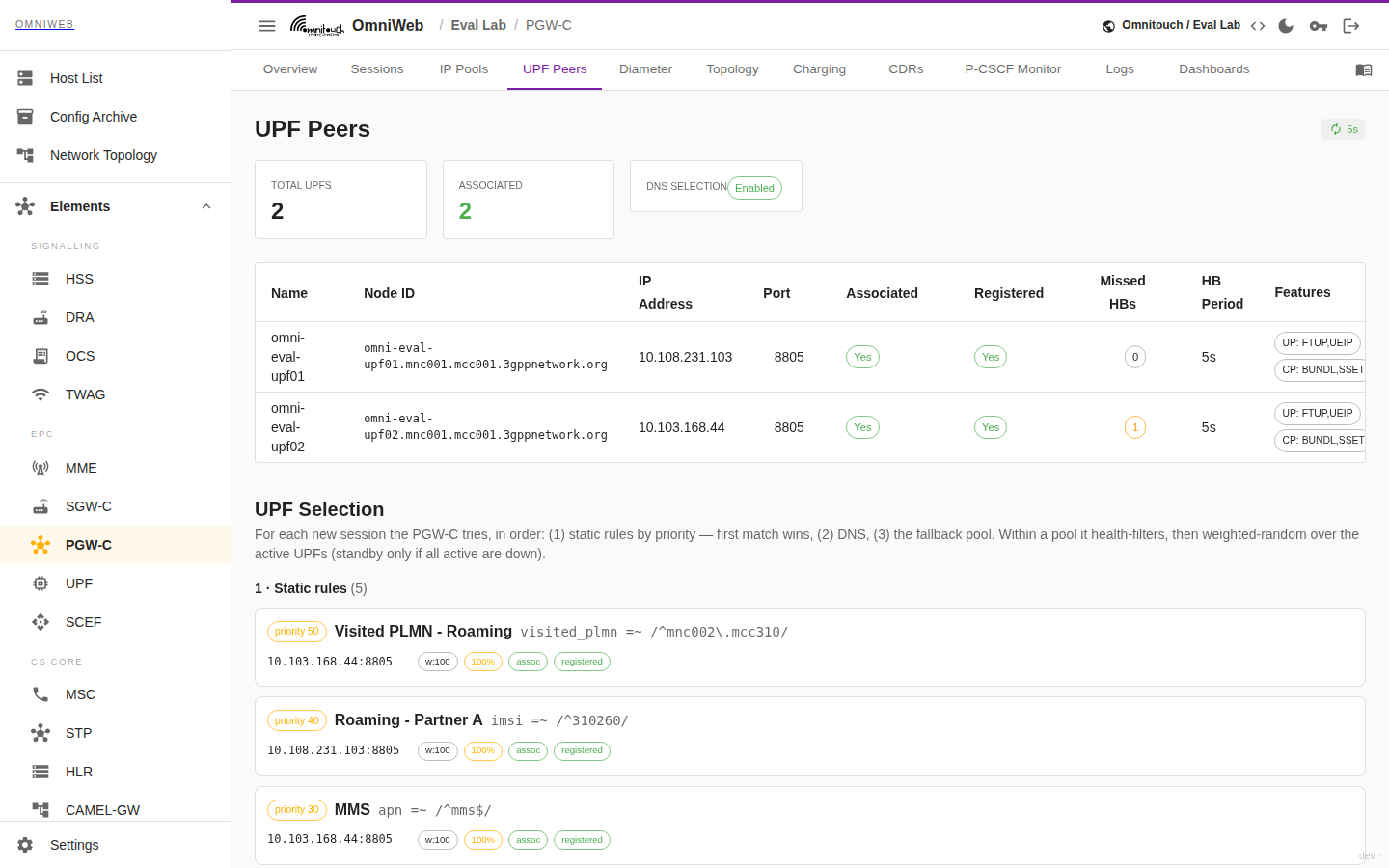

Pares de UPF

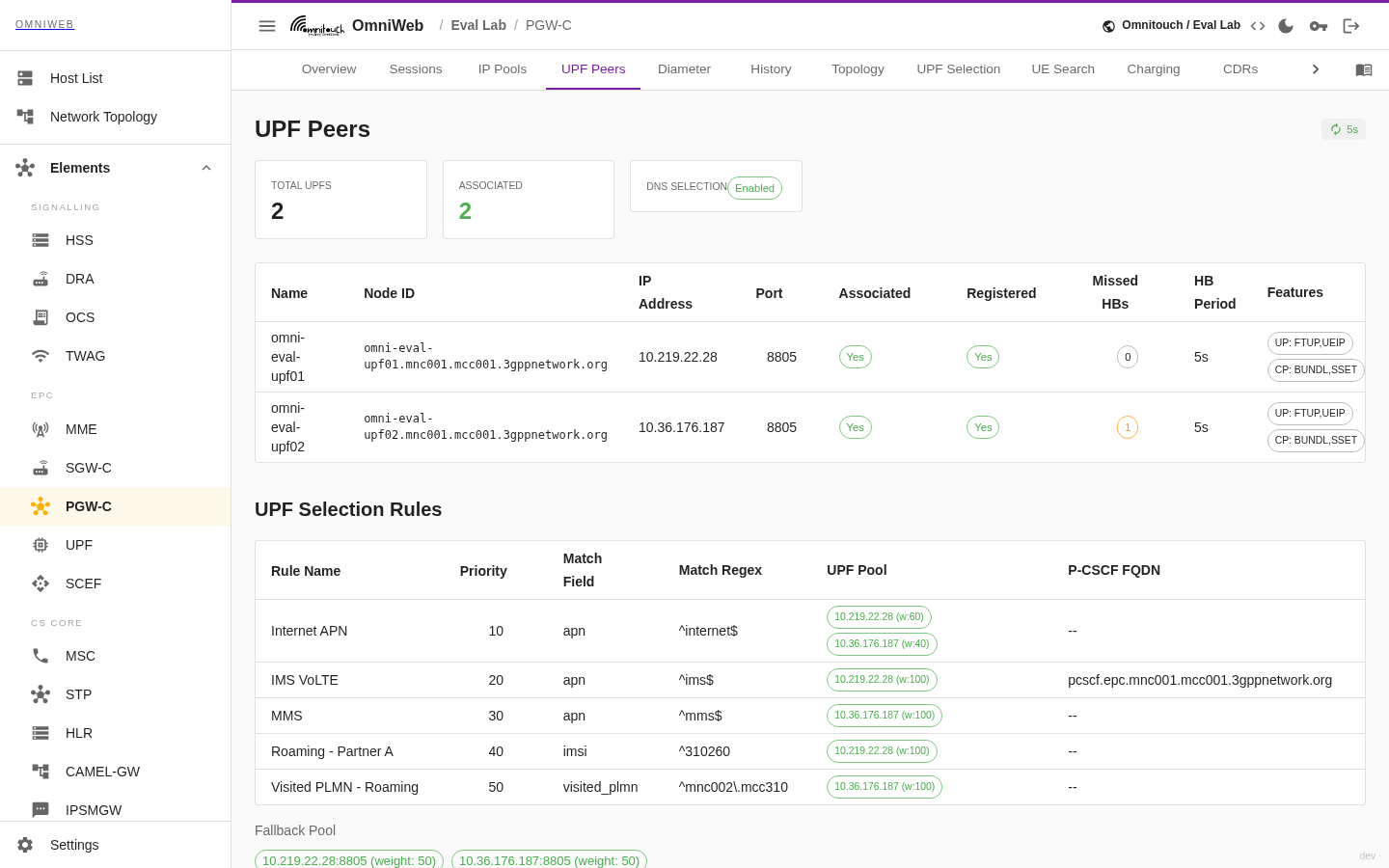

Los pares del plano de usuario (UPF) que el PGW‑C controla a través de Sx/PFCP, cada uno mostrando su dirección IP y estado de asociación PFCP. Abrir un par muestra sus detalles. Aquí confirmas que las asociaciones PFCP que llevan el plano de usuario de cada sesión están activas.

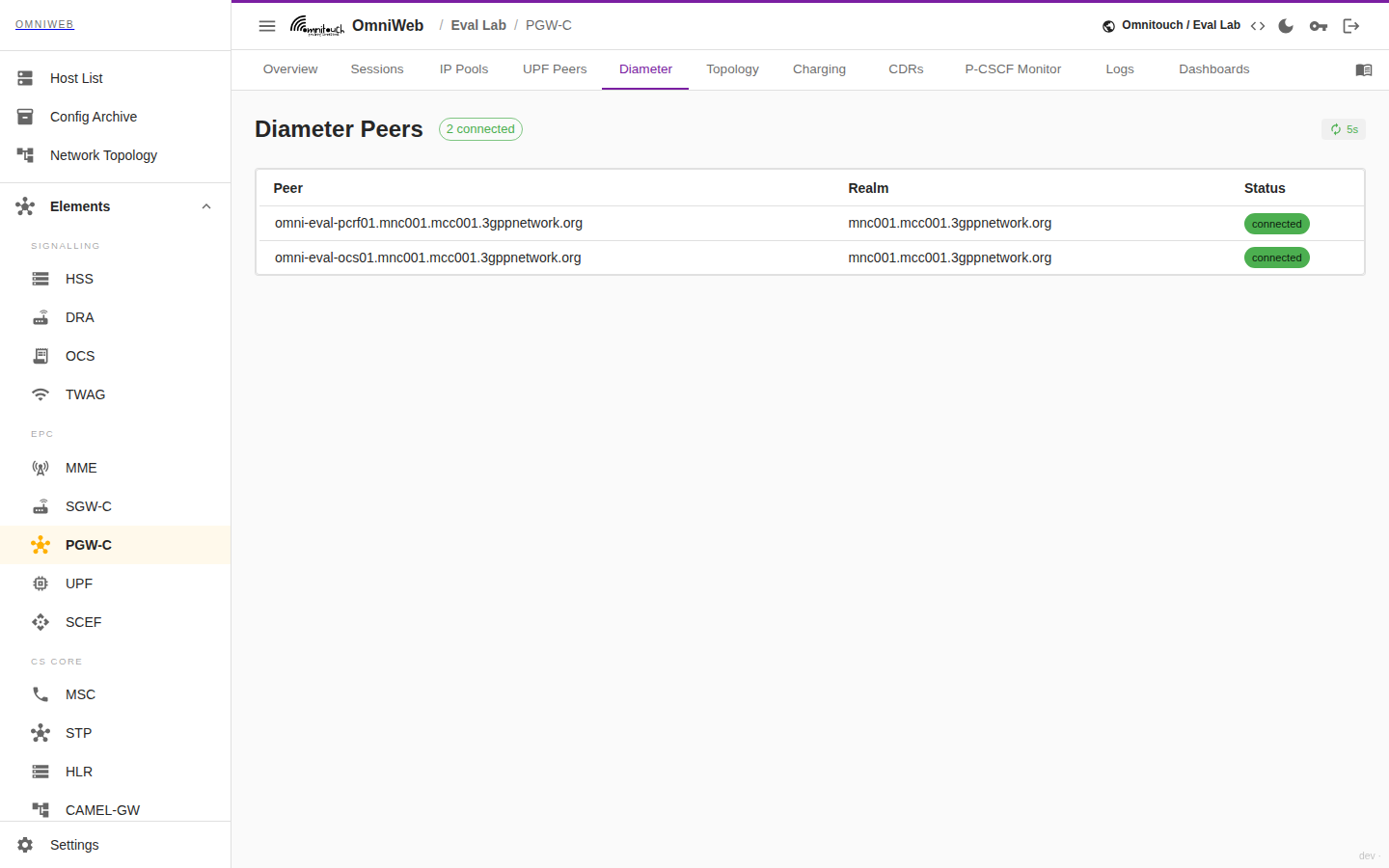

Diameter

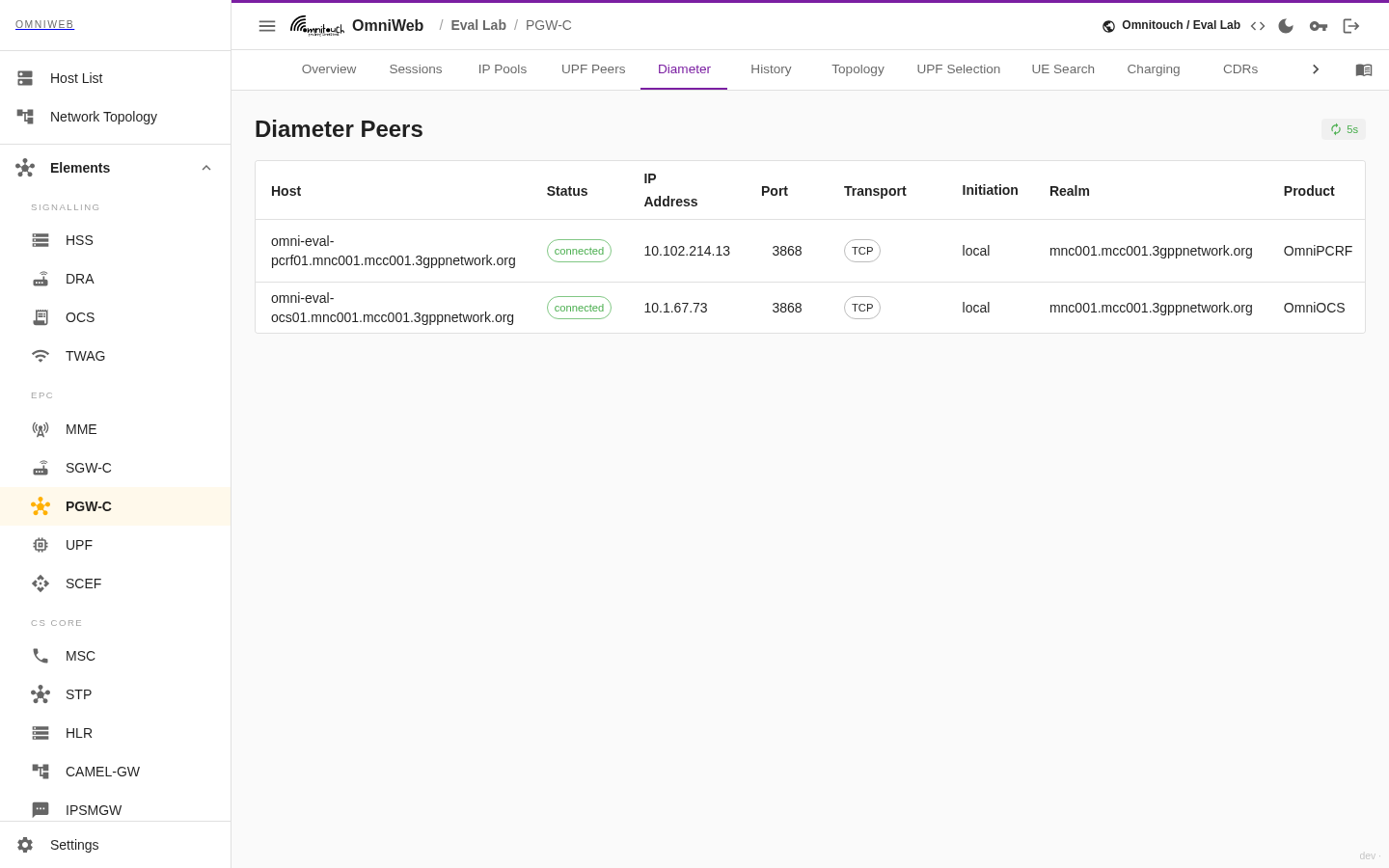

Los pares de Diameter con los que el PGW‑C se comunica (el PCF/PCRF a través de Gx para política y el OCS a través de Gy para cobro en línea), cada uno con su nombre de host y estado de conexión. Abrir un par muestra sus detalles. Cuando las sesiones son rechazadas o limitadas, aquí confirmas que las rutas de política y cobro están activas.

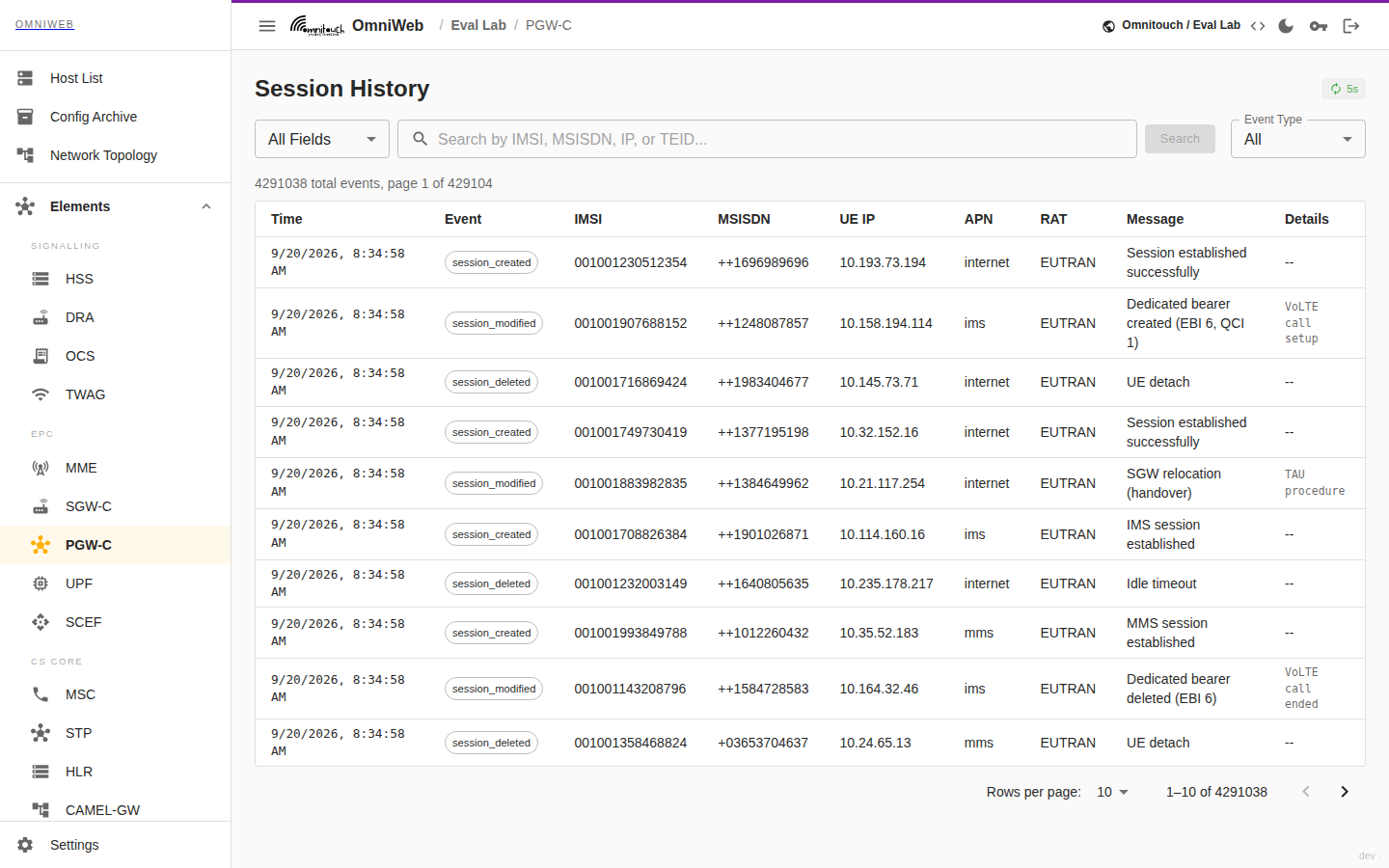

Historial

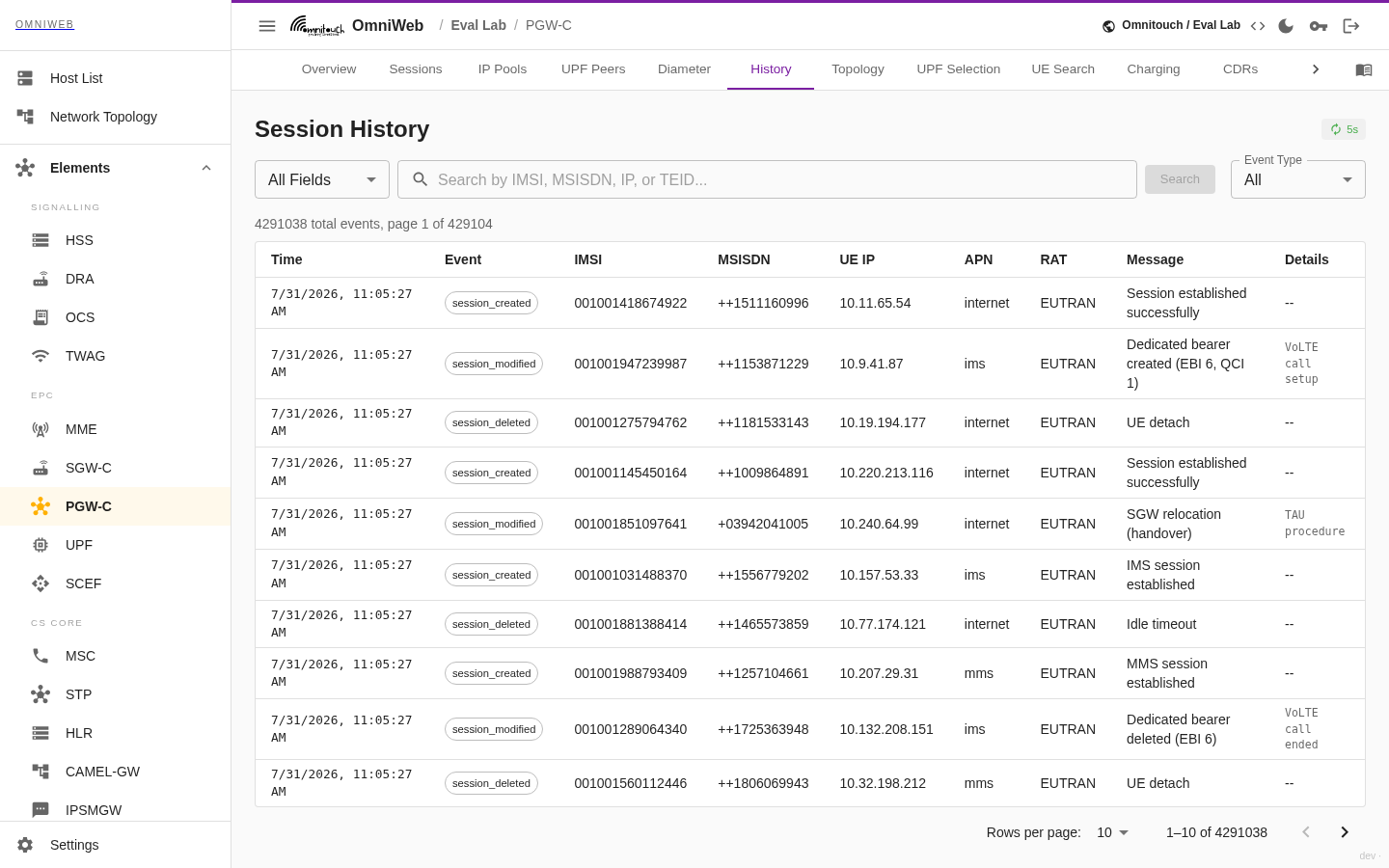

Un registro paginado y buscable de eventos del ciclo de vida de la sesión: creada, modificada, eliminada, transferencia y fallida. Puedes filtrar eventos por tipo y buscarlos por IMSI, MSISDN, dirección IP o TEID. Aquí reconstruyes lo que le sucedió a la sesión de un suscriptor específico a lo largo del tiempo, incluidos los fallos.

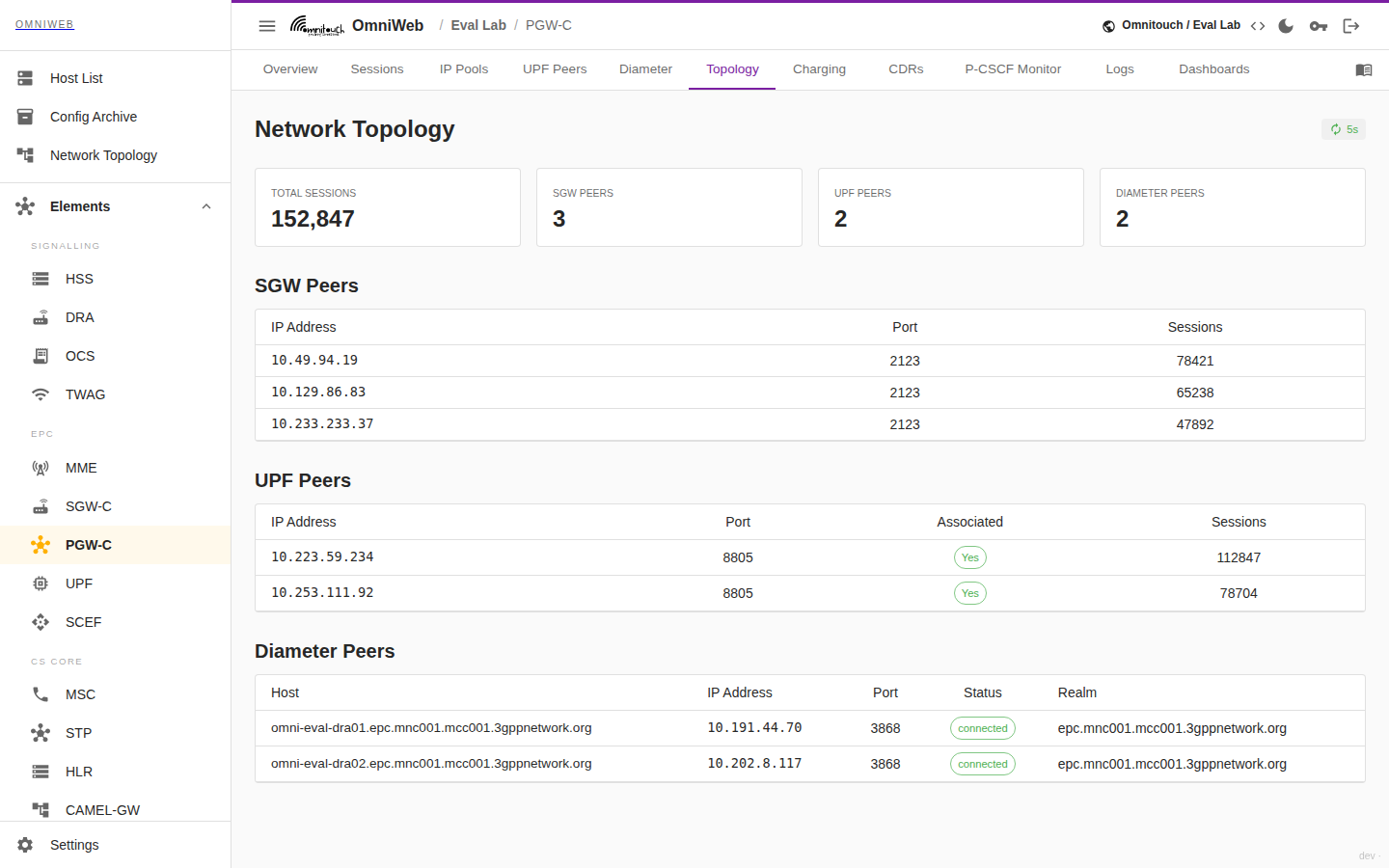

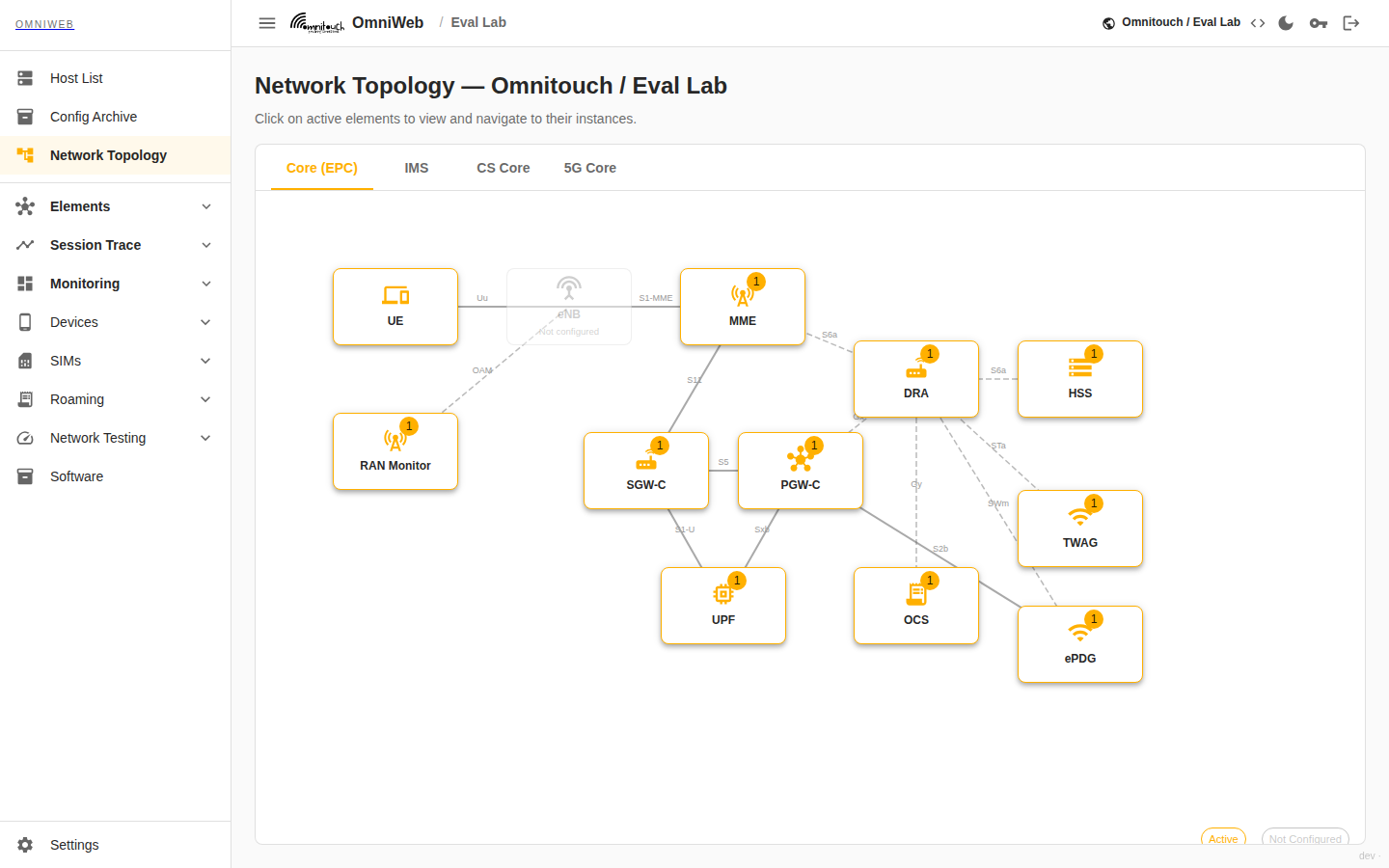

Topología

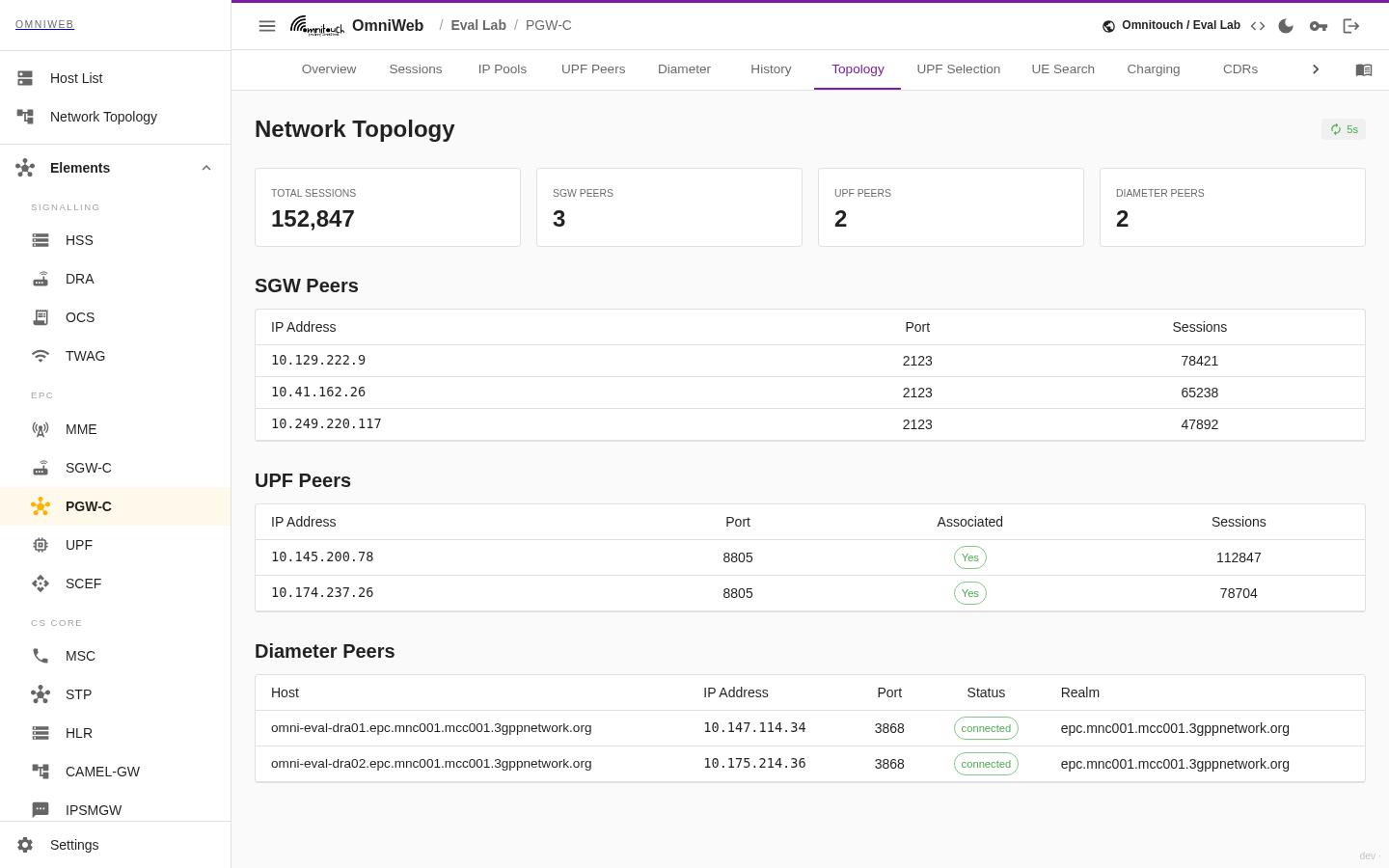

Un mapa del PGW‑C y los vecinos con los que trabaja: los SGWs para los que ancla sesiones, los UPFs que controla y sus pares de Diameter. Proporciona una vista de una imagen de qué vecinos de señalización y plano de usuario están conectados al nodo.

Selección de UPF

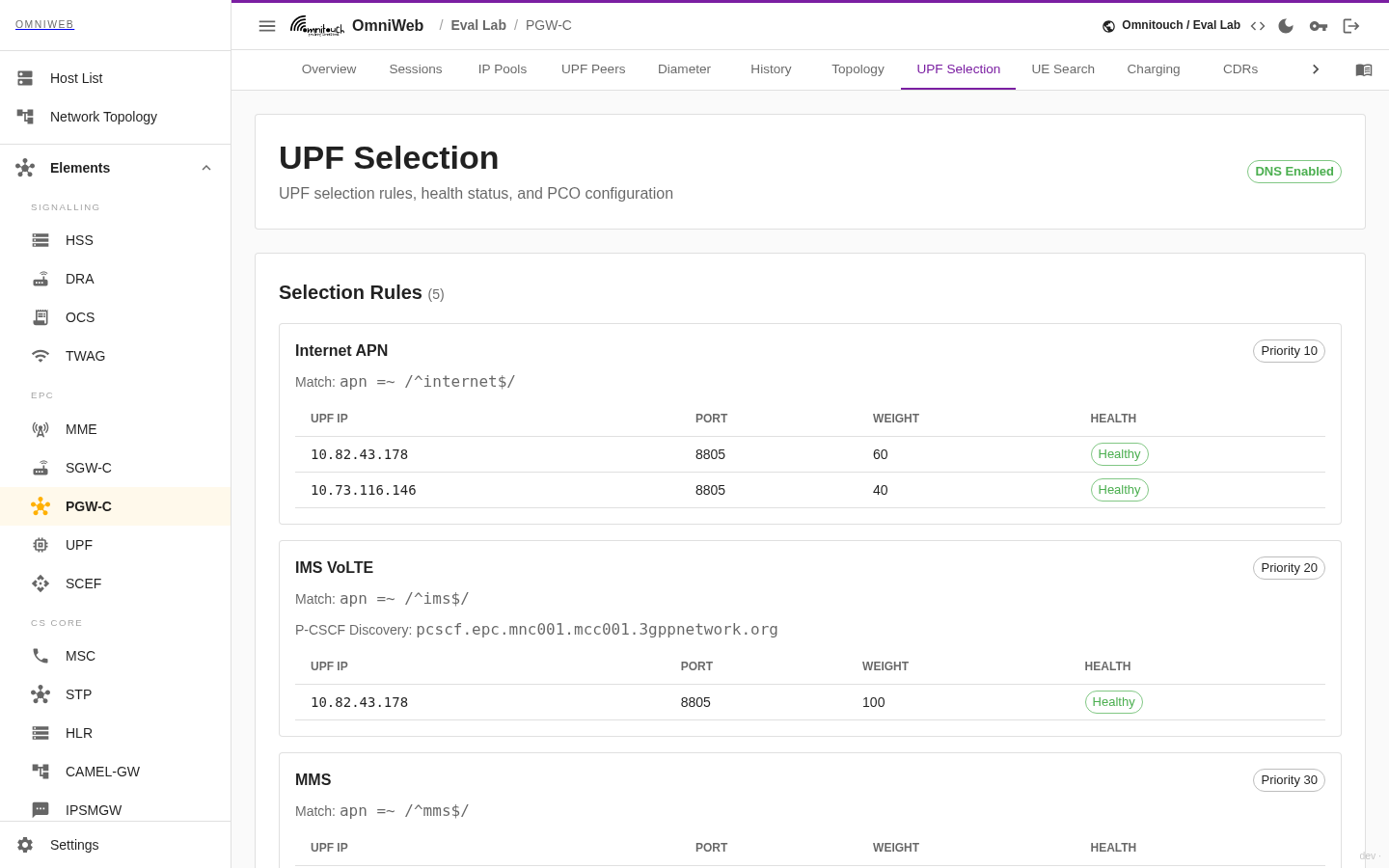

Las reglas que deciden en qué UPF se coloca una nueva sesión, junto con el estado de salud actual de cada UPF candidato y la configuración de PCO (Opciones de Configuración de Protocolo) que el PGW‑C devuelve al UE. Aquí confirmas por qué las sesiones están aterrizando en un UPF particular y verificas que todos los candidatos están saludables.

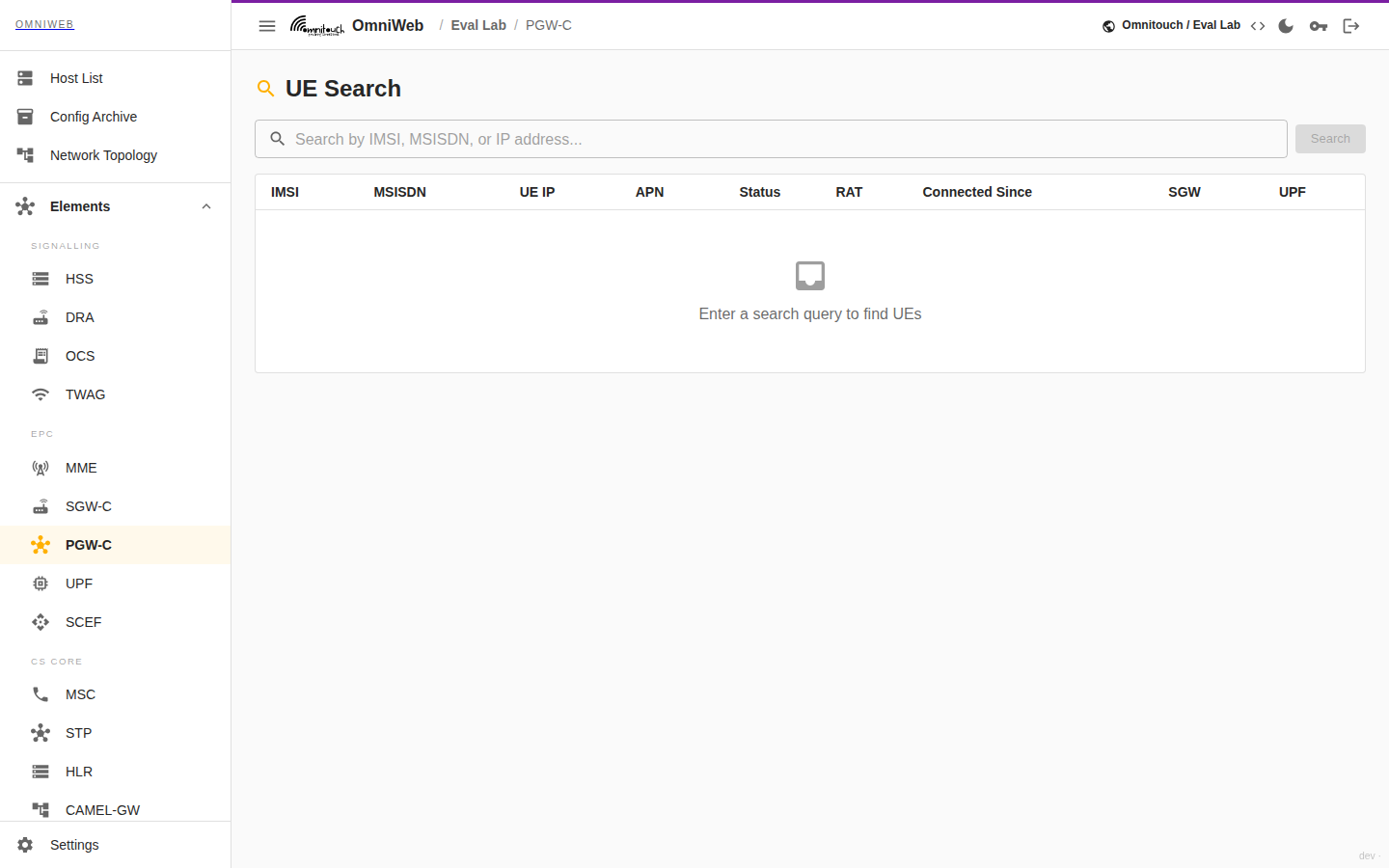

Búsqueda de UE

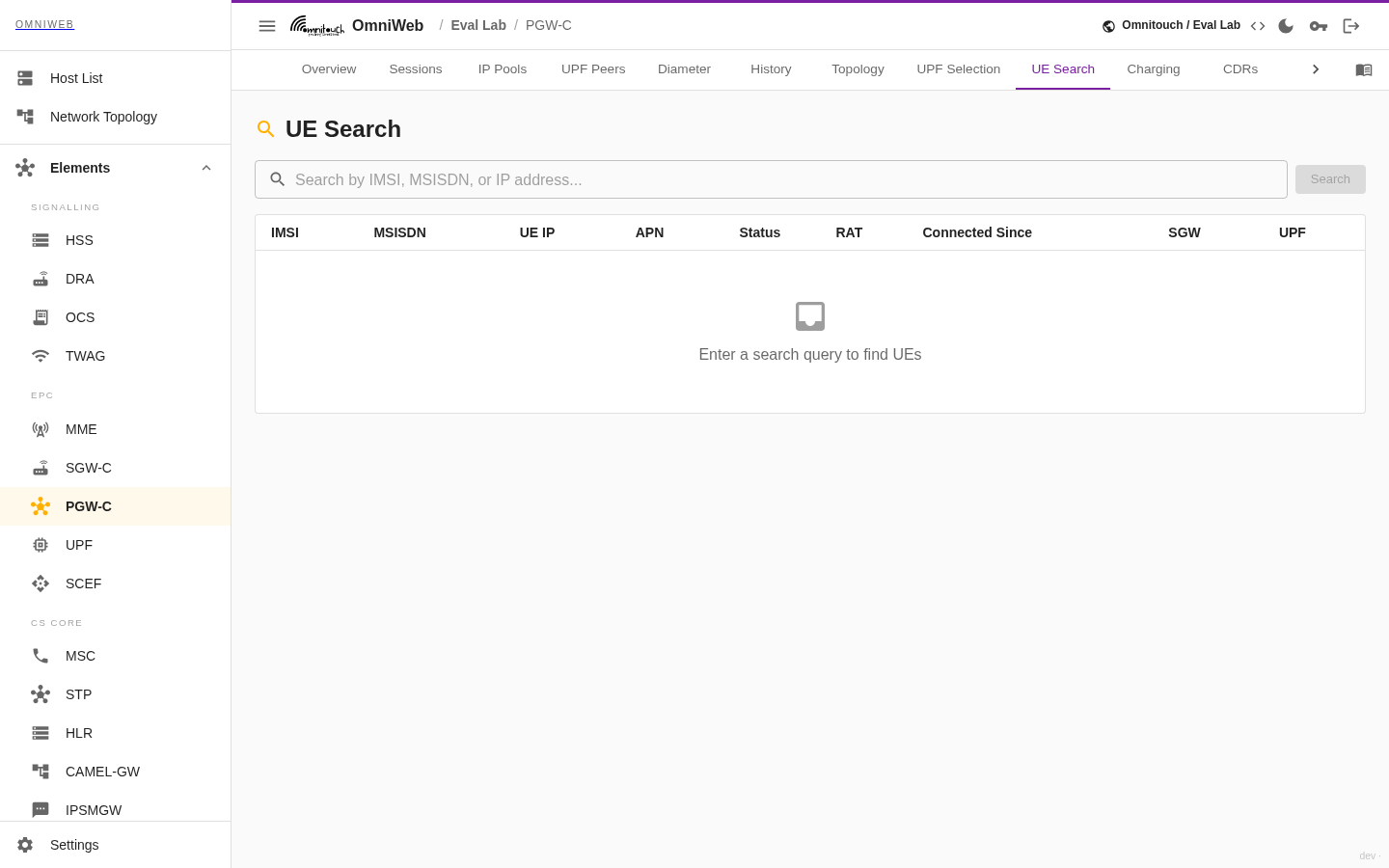

Una búsqueda directa de un solo suscriptor por IMSI, MSISDN o dirección IP, devolviendo la información de ese UE en el PGW‑C. Es la forma más rápida de encontrar la sesión de un suscriptor sin desplazarse por toda la lista de Sesiones.

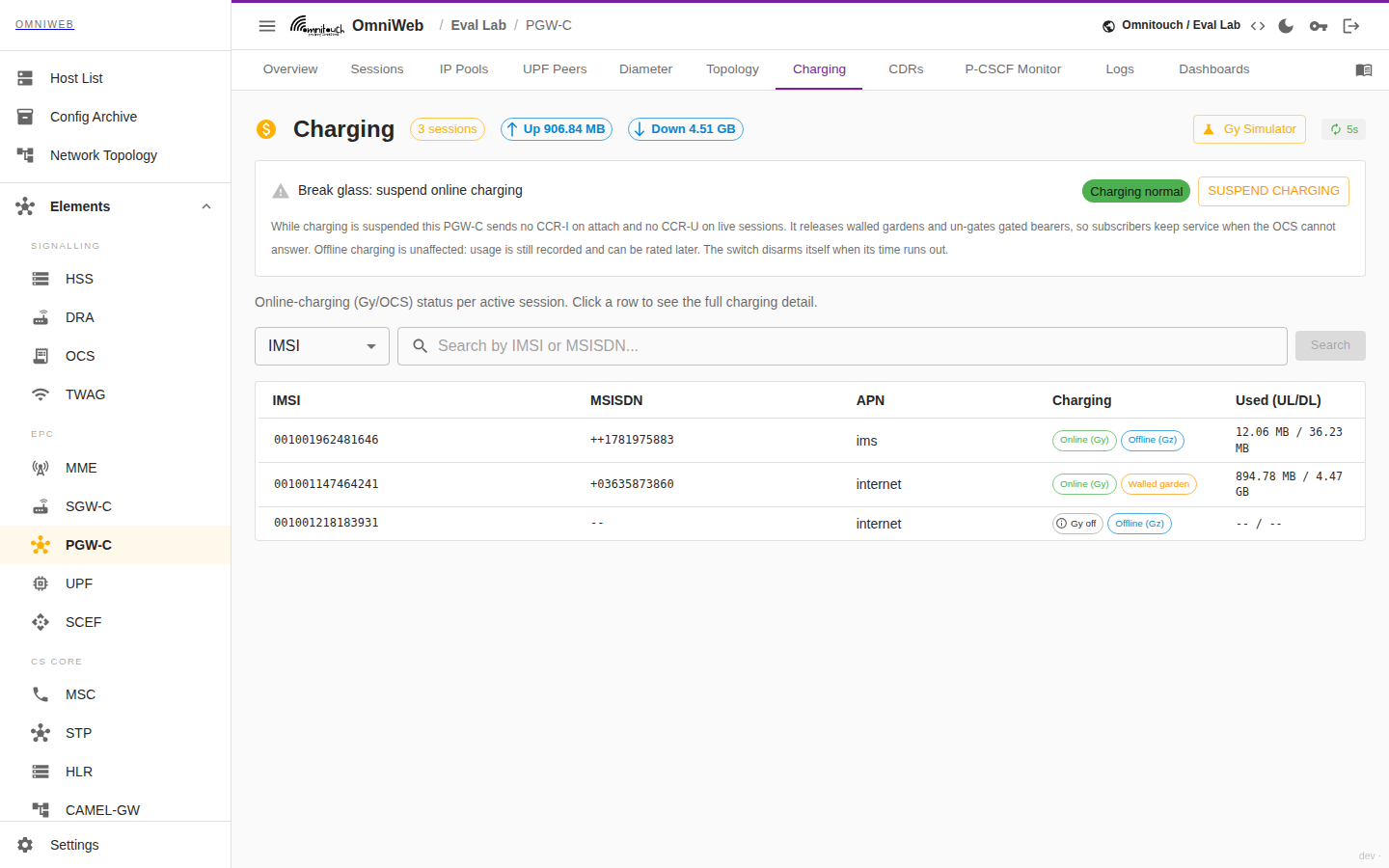

Cobro

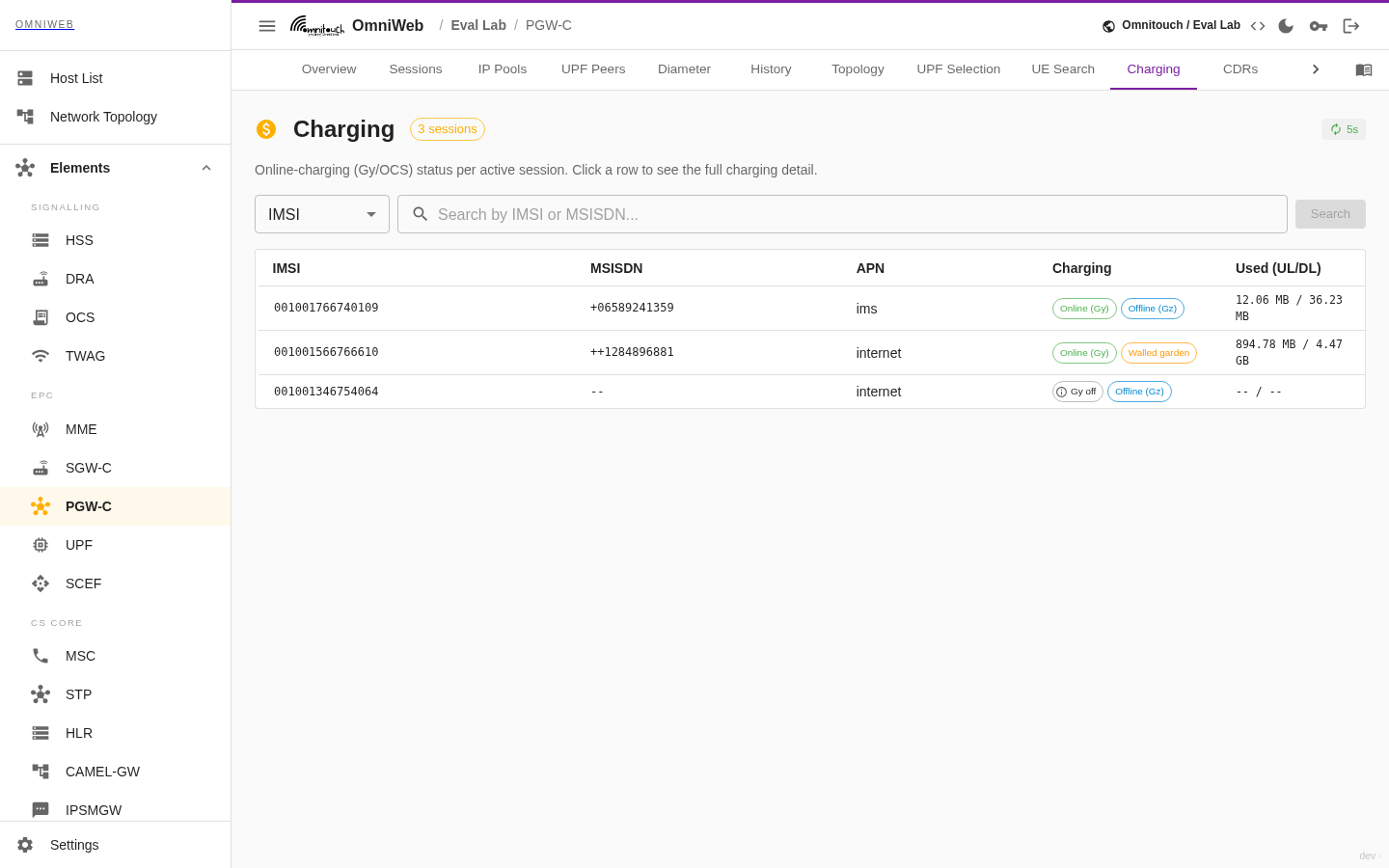

El estado de cobro en línea (Gy/OCS) en vivo de cada sesión activa, cada fila identificada por IMSI y MSISDN y buscable por cualquiera de los dos. A simple vista, cada sesión muestra si el cobro en línea Gy está activado (con su id de sesión, y el host de OCS y dominio con el que se comunica), si la contabilidad fuera de línea (Gz) también está activa, y si el OCS ha empujado al suscriptor a una redirección de jardín amurallado. Abrir una sesión expande su detalle completo de cobro: las cuotas concedidas por URR contra el volumen utilizado (octetos de subida, bajada y totales), la acción de unidad final que el OCS estableció para cuando se agote el crédito, los contadores fuera de línea (Gz), y cualquier objetivo de redirección. Así es como lees el estado de control de crédito en vivo de un suscriptor: si tiene crédito, cuánto de su concesión ha consumido, y por qué puede haber sido limitado o redirigido.

Romper el cristal: suspender el cobro en línea. En la parte superior de la pestaña hay un interruptor a nivel de nodo que suspende el cobro en línea en todo el PGW-C. Úsalo cuando el OCS no pueda responder y los suscriptores de otro modo perderían el servicio.

Mientras el interruptor esté armado, el PGW-C no envía CCR-I al adjuntar y no envía CCR-U en sesiones en vivo. Libera jardines amurallados y desactiva portadoras restringidas, por lo que el tráfico se transporta sin la autorización del OCS. El cobro fuera de línea no se ve afectado: el uso todavía se escribe en CDRs y puede ser facturado más tarde.

Para armar el interruptor, dale dos cosas:

Campo	Requerido	Descripción
Suspender por	Sí	Cuánto tiempo permanece armado el interruptor. Se desarma solo cuando se agota el tiempo. El nodo establece el valor más largo que acepta.
Razón	Sí	Por qué se suspende el cobro. Se registra contra la anulación.
Armado por	No	Quién lo armó. Por defecto, es tu dirección.
Enviar un CCR-T de Gy al desanexar	No	Desactivado por defecto. Actívalo para informar el uso que el OCS nunca autorizó.

Da una razón real. La razón y el operador se registran, y sobreviven al turno que armó el interruptor.

El panel muestra el tiempo restante mientras el interruptor está armado. Presiona Reanudar cobro para desarmarlo de inmediato. El interruptor también se desarma solo cuando se agota su tiempo, lo que evita que una anulación olvidada se convierta en un servicio gratuito permanente.

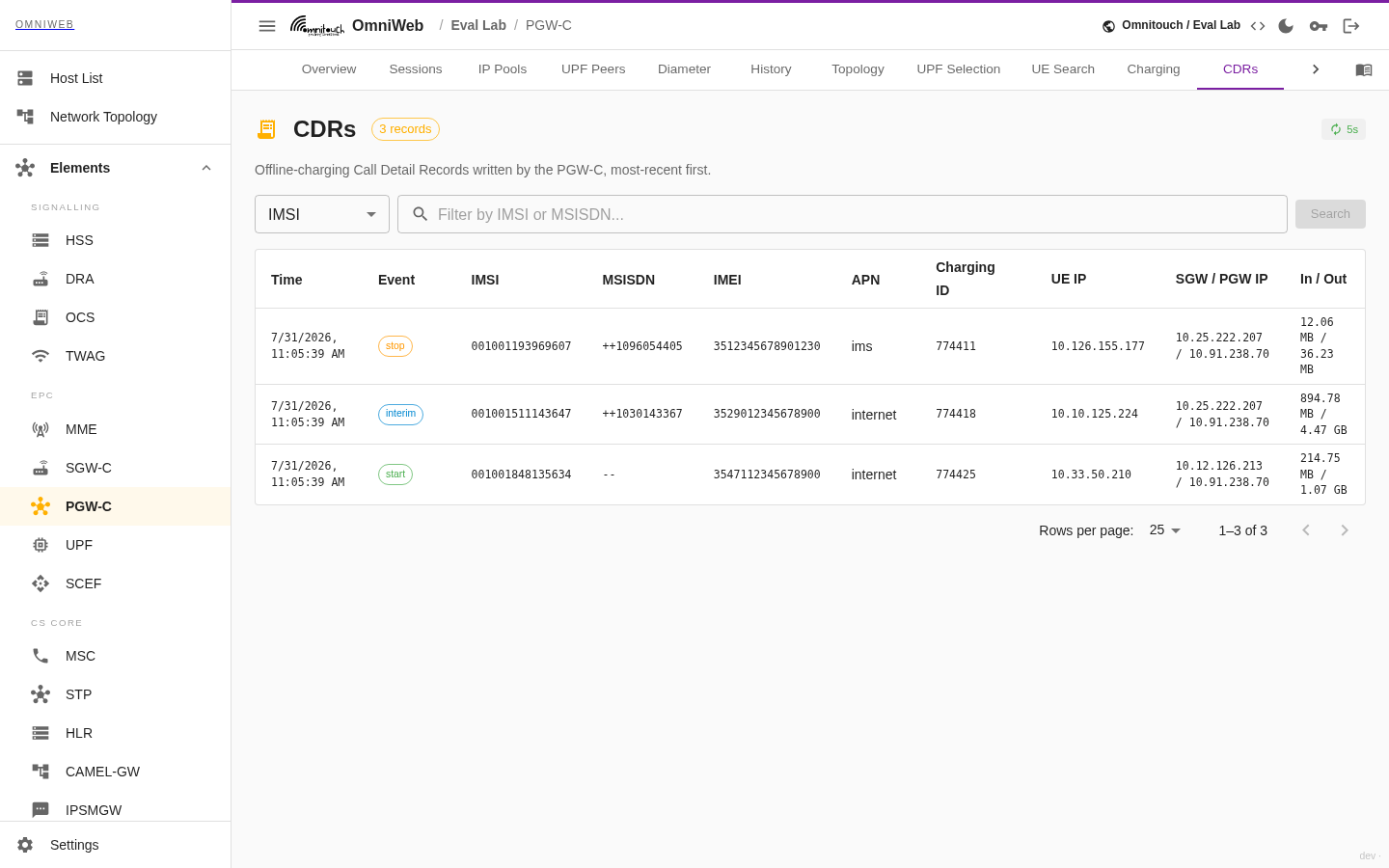

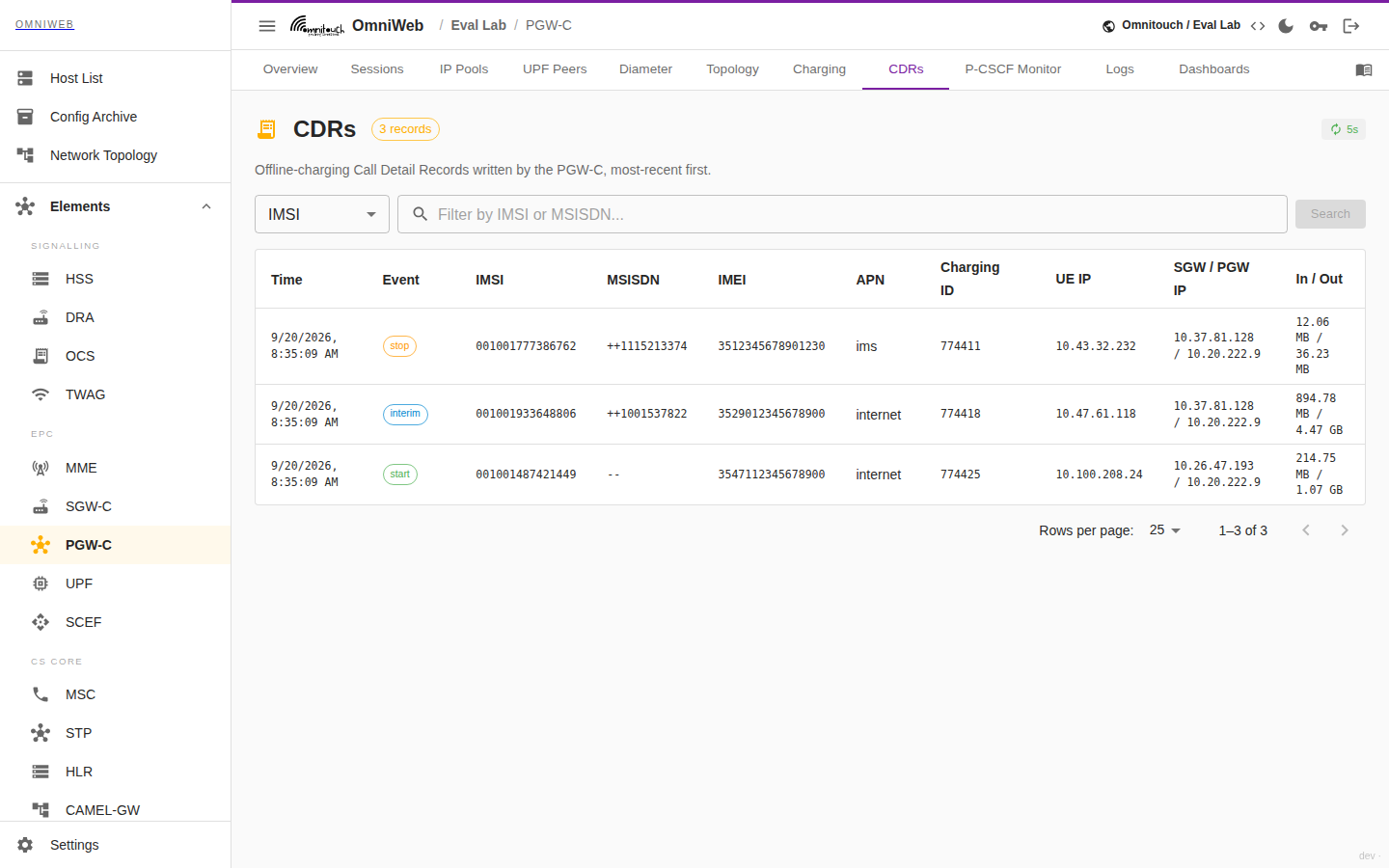

CDRs

Los registros de cobro fuera de línea que el PGW‑C escribe para facturación: una fila por evento de inicio, intermedio y detención de sesión, el más reciente primero, y filtrable por IMSI o MSISDN. Cada registro lleva el IMSI, MSISDN y IMEI del suscriptor, el APN y QCI, el id de cobro que une los registros de una sesión, los octetos de subida/bajada contados para ese intervalo, las direcciones IP de S‑GW, PGW y UE, y el archivo fuente del que se leyó el registro. Aquí concilias el uso de datos de un suscriptor contra la contabilidad fuera de línea (Gz) que el operador factura, y rastreas en qué archivo de registro aterrizó una sesión dada.

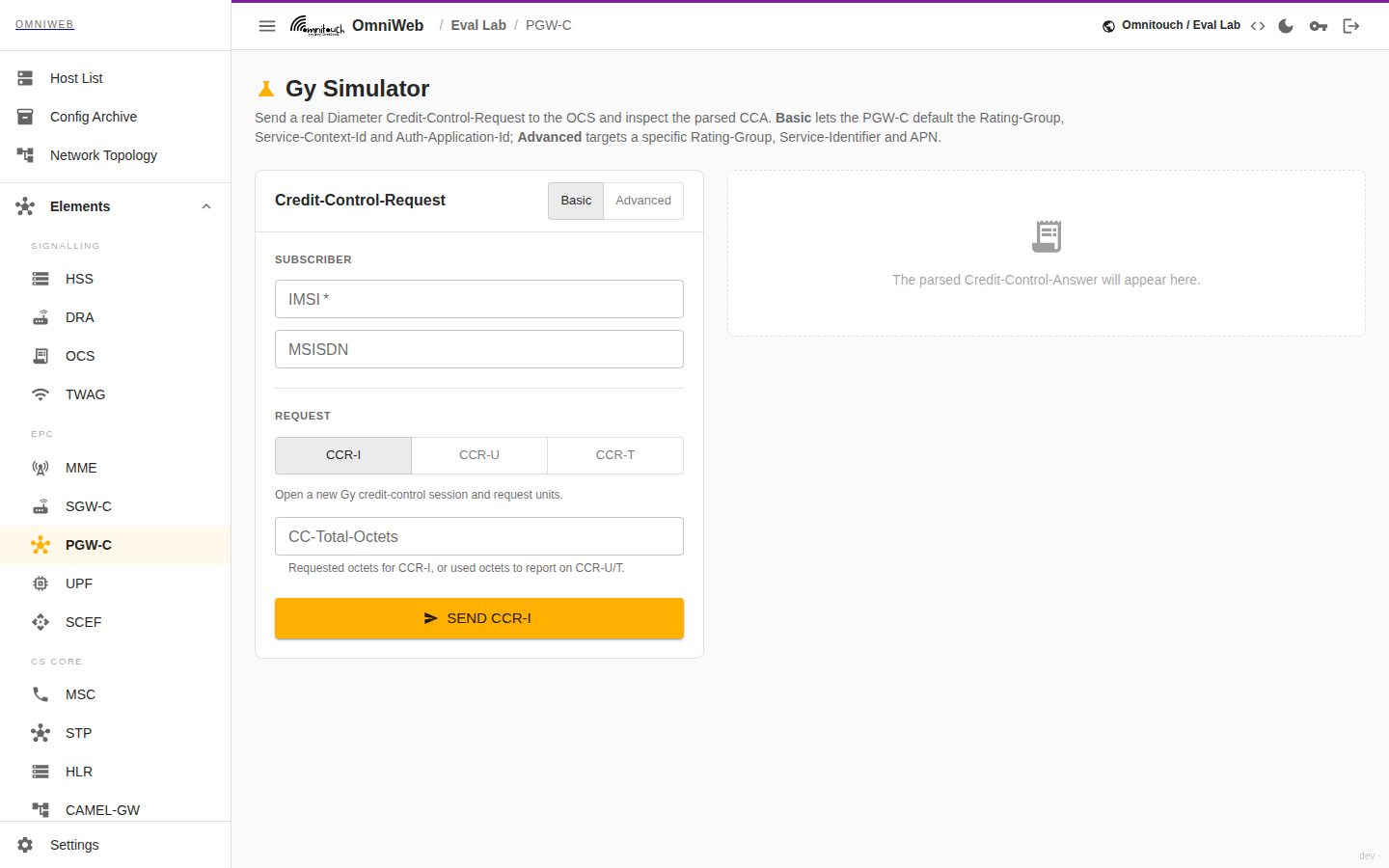

Prueba de Gy

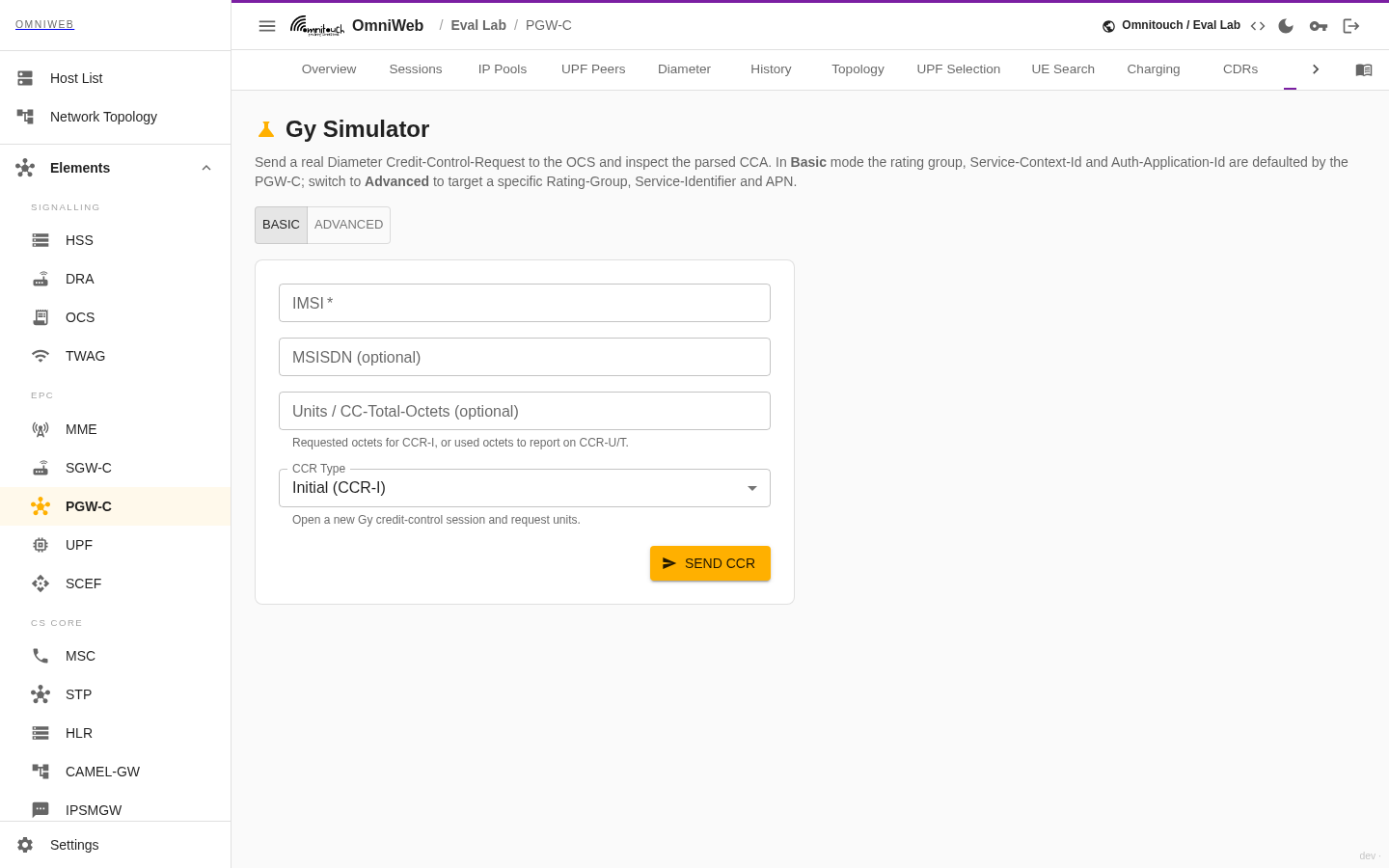

Una herramienta para operadores que emite una Solicitud de Control de Crédito Gy contra el OCS para validar el camino de cobro en línea de extremo a extremo. Proporcionas un IMSI (y opcionalmente un MSISDN y un conteo de octetos solicitados/utilizados) y eliges el tipo de solicitud. Usa Inicial (CCR‑I) para abrir una sesión y solicitar unidades, Actualizar (CCR‑U) para informar el uso y pedir más, o Terminar (CCR‑T) para informar el uso final y cerrarla. Luego envíala. El PGW‑C establece por defecto el grupo de tarifas, el Id de Contexto de Servicio y el Id de Aplicación de Autenticación. La Respuesta de Control de Crédito analizada regresa en la misma pantalla. A diferencia de las otras pestañas, esta no recupera nada al cargar: es un formulario que envías. Cuando el cobro en línea se comporta mal, es la forma más rápida de probar que el OCS es accesible y está otorgando crédito.

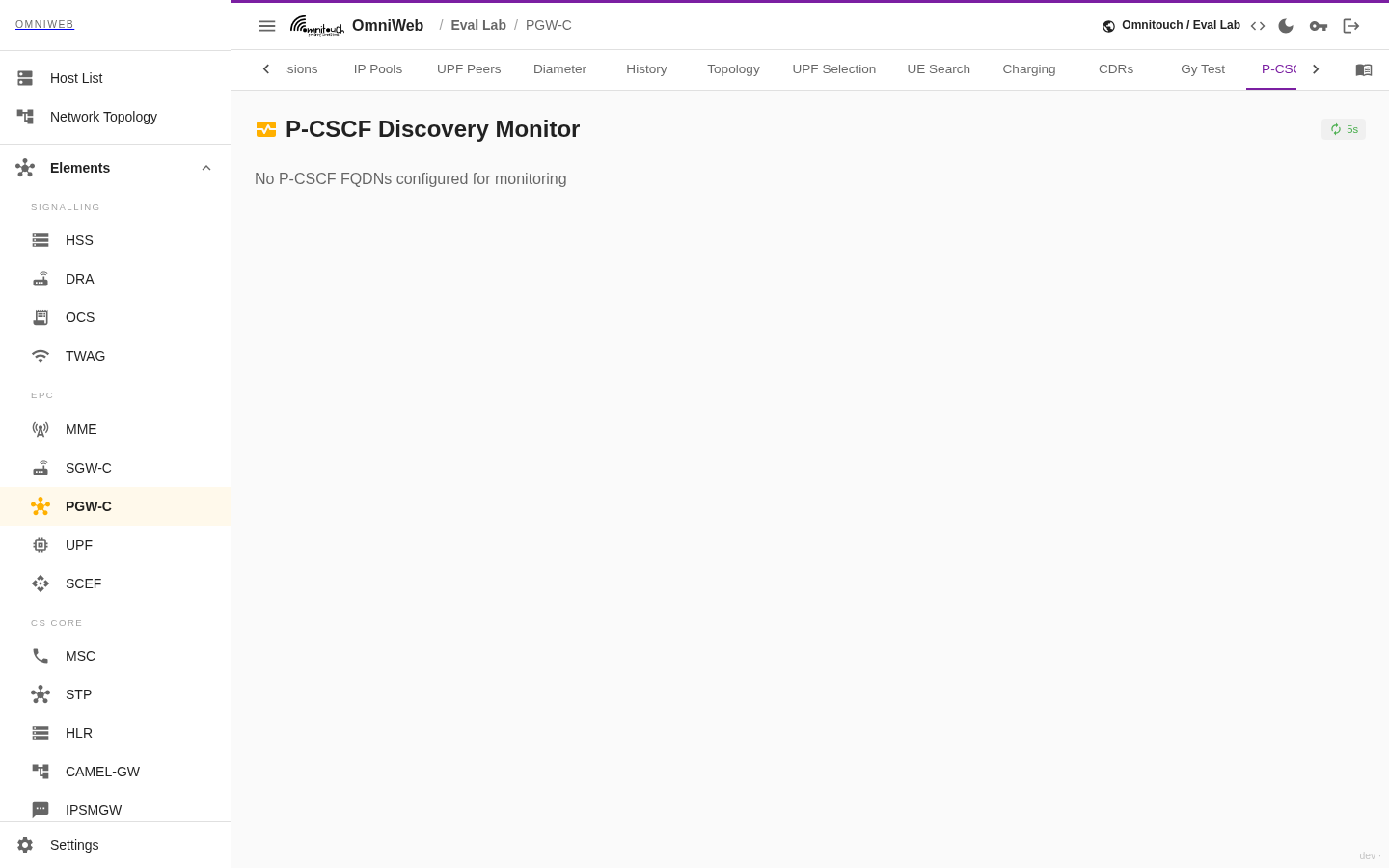

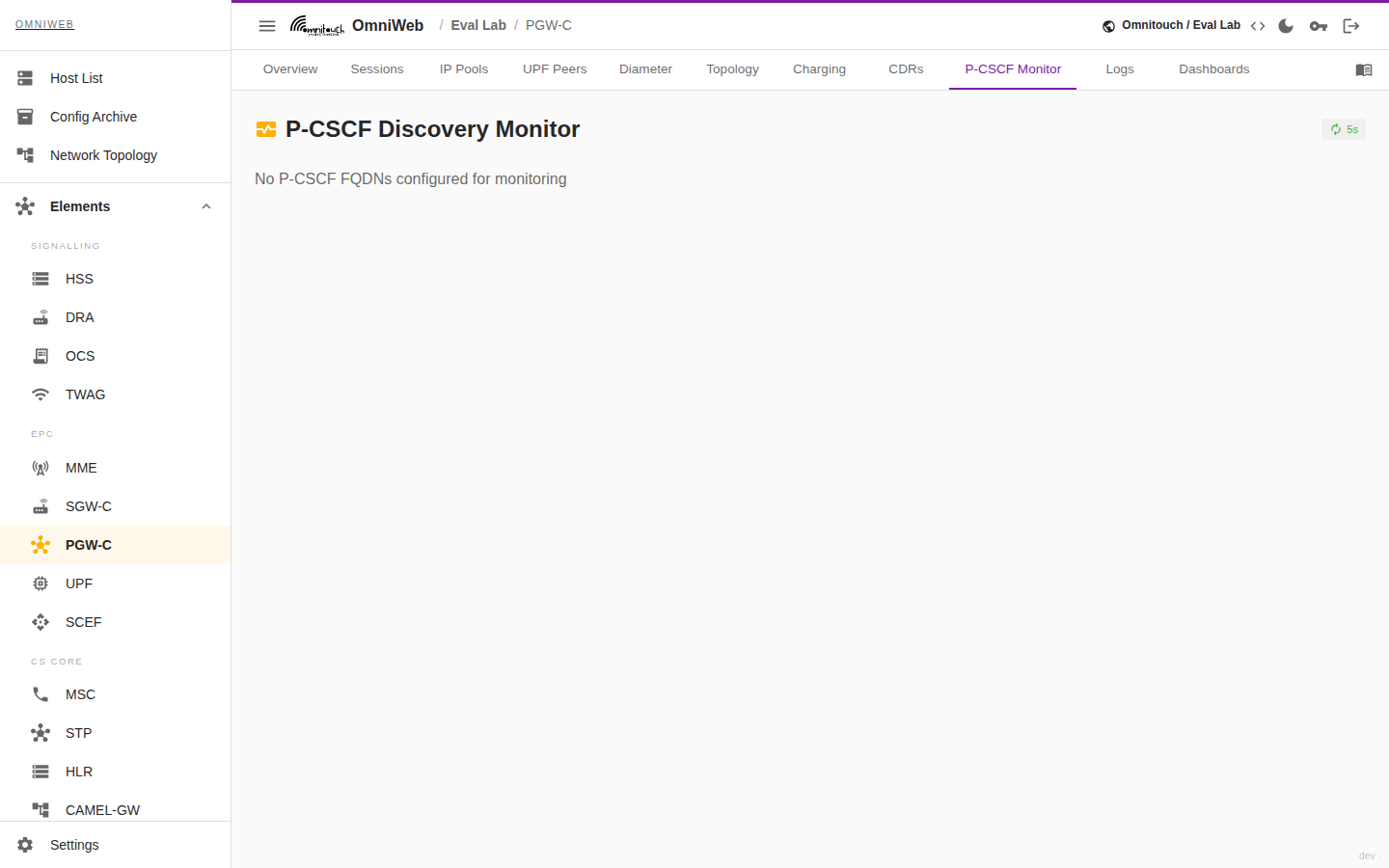

Monitor de P-CSCF

El estado y las métricas del monitor de descubrimiento de P‑CSCF. El PGW‑C devuelve una dirección de P‑CSCF a dispositivos VoLTE durante la configuración de PDN, y esta pestaña confirma que el descubrimiento está saludable para que el registro IMS pueda proceder.

Registros

La pestaña de Registros sigue la salida de registro en vivo del PGW‑C para solucionar problemas de un solo nodo (fallos en la configuración de sesiones, errores de PFCP y Diameter) sin salir de OmniWeb.

Monitoreo

Las tendencias del conteo de sesiones, el rendimiento y otras series temporales para el PGW‑C se presentan como paneles de Grafana, accesibles desde la página del elemento. OmniWeb no duplica esos gráficos de forma nativa.

Relacionados

• El SGW‑C es el par de control sobre S5/S8; ancla las portadoras del lado de acceso a las que el PGW‑C se conecta a la PDN.
• El UPF es el plano de usuario que el PGW‑C selecciona y controla a través de Sx/PFCP.
• El PCF/PCRF proporciona política y QoS a través de Gx.
• El CHF/OCS realiza el cobro en línea a través de Gy; el PGW‑C también genera CDRs para el cobro fuera de línea.
