CHF — Función de Carga

La CHF (Función de Carga) proporciona carga convergente en línea y fuera de línea para el núcleo 5G. El SMF la consume a través de la interfaz N40: a medida que las sesiones PDU transportan tráfico, la CHF gestiona las cuotas de uso, tasa ese uso a través del motor de tarificación/carga y genera los CDRs (Registros de Datos de Carga) que alimentan la facturación y la conciliación. Su panel muestra las sesiones de carga en vivo, la salud del enlace al motor de tarificación y el historial de CDRs completados, de modo que un operador puede responder "¿se está cobrando correctamente a un suscriptor y es accesible el motor de tarificación?" sin salir de OmniWeb.

← Núcleo 5G

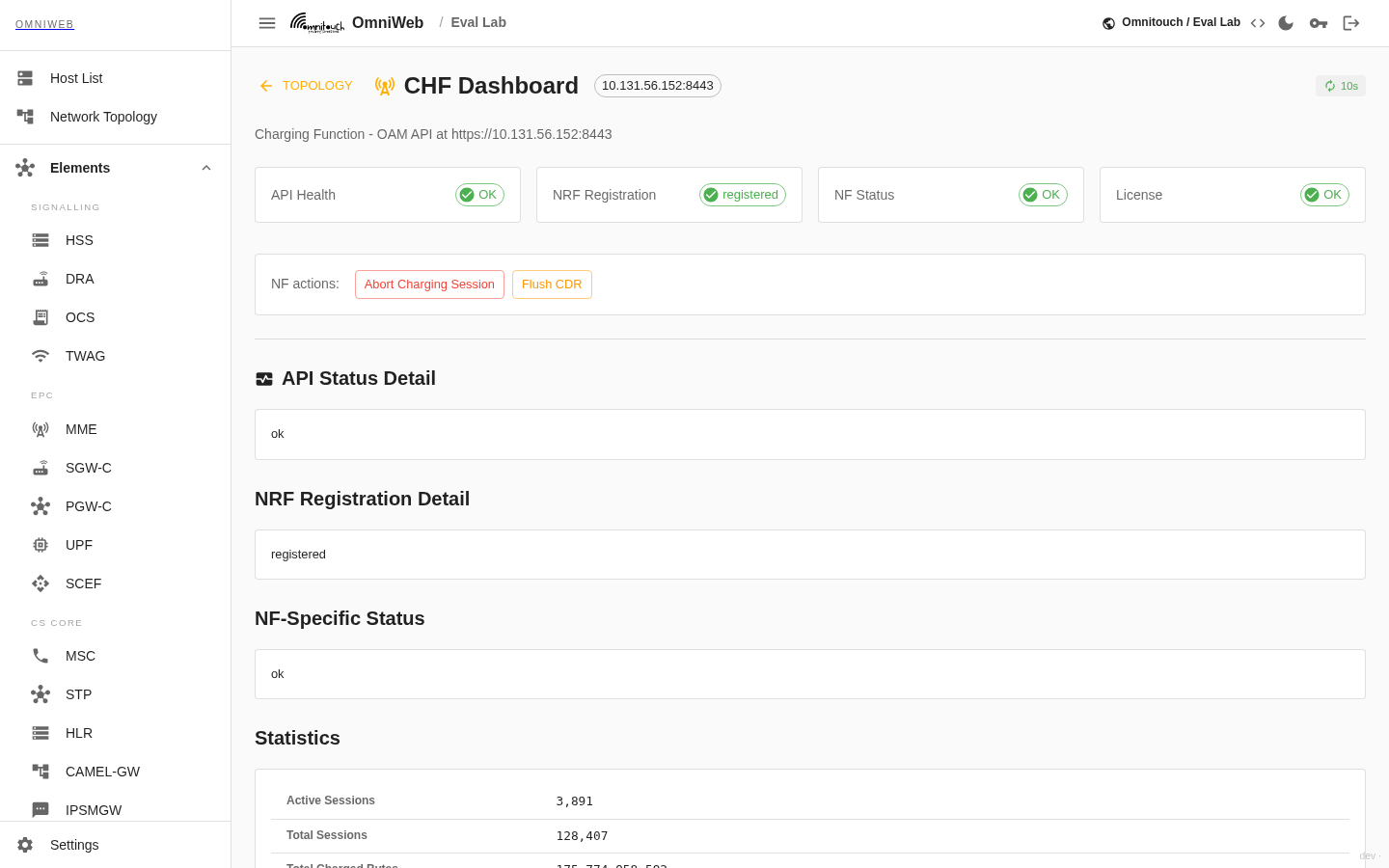

En el panel

En la parte superior se encuentran las tarjetas de salud estándar — Salud de API, Registro de NRF (¿está la CHF registrada con el NRF?), Estado de NF y Licencia — cada una sondeando en un intervalo. Debajo de ellas, las secciones de datos específicas de CHF se actualizan automáticamente:

• Sesiones de carga activas — las sesiones en vivo que la CHF está midiendo, cada una mostrando su referencia de carga (chargingDataRef), el suscriptor (SUPI), el DNN, el uso acumulado y las marcas de tiempo de inicio/actualización. Este es el conjunto de trabajo de "quién está siendo cargado en este momento".
• Estadísticas — una vista resumida: total de sesiones, conectividad al motor de tarificación/carga y volumen total cobrado.
• Salud de conectividad del motor de tarificación — una verificación de salud dedicada que confirma que la CHF puede alcanzar el motor de tarificación/carga que realiza la tarificación real. Si esto no está saludable, las sesiones no pueden ser tarifadas y la carga está en riesgo.
• Búsqueda de CDR completados — una vista buscable sobre los CDRs finalizados, filtrable por SUPI, DNN y rango de fechas, para confirmar lo que se registró después de que una sesión se cierra.
• Configuración — la configuración de tiempo de ejecución de la CHF tal como el servicio la ve actualmente.

Seleccionar una sesión abre su detalle completo por referencia de datos de carga, mostrando el estado completo de uso y medición para esa sesión.

Acciones

• Abortar una sesión de carga — termina una sesión de carga en progreso por su chargingDataRef. Utiliza esto para despejar una sesión atascada u huérfana que el SMF ya no está manteniendo, para que deje de consumir cuota y estado de medición.
• Buscar CDRs — consulta el historial de CDRs completados por SUPI, DNN y rango de fechas. Utiliza esto después de que una sesión termina para confirmar qué uso fue tarifado y registrado — para consultas de facturación, investigación de disputas o verificación aleatoria de que la carga se está registrando correctamente.

Operaciones

• Establecer nivel de registro — cambia la verbosidad del registro de la CHF en tiempo de ejecución (emergencia, alerta, crítica, error, advertencia, aviso, info, depuración) para recopilar más detalles mientras se investiga un problema de carga, y luego regresar a lo normal.
• Forzar re-registro de NRF — hace que la CHF se re-registre con el NRF, utilizado para recuperarse si ha caído fuera del registro y el SMF ya no puede descubrirlo.

Relacionado

• SMF — el consumidor N40 que impulsa la carga a medida que las sesiones PDU transportan tráfico.
• PCF — el lado de políticas del control de políticas y carga que gobierna contra lo que la CHF mide.
• El motor de tarificación/carga (OCS) — el sistema aguas abajo a través del cual la CHF tarifa; la tarjeta de salud de conectividad del motor de tarificación refleja el enlace a él.
• ← Núcleo 5G — la visión general de todos los paneles de NF.
